NSP151L-AHXRKU (2016)

Toyota Yaris

Production Jul 2016 - Aug 2017
Engine 2NRFE
Transmission CVT
Displacement 2500cc
Power 168 HP (125 kW)

(1310-1709)NSP152 ; (1403-1710)NCP15#,NSP150,151..RHD ; (1710- )C

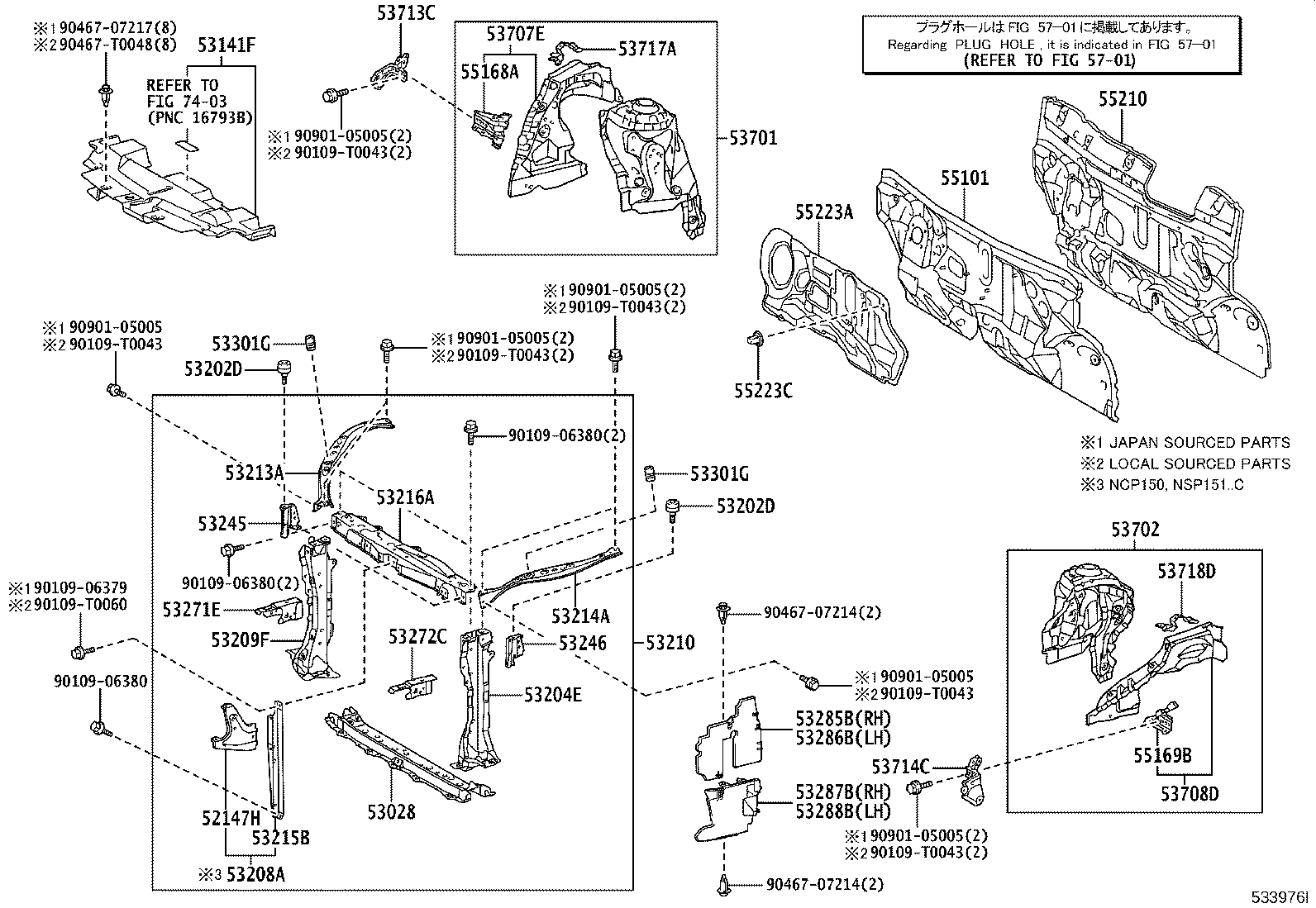

Click highlighted areas on diagram

diagram 52147H 53028 53141F 53202D 53202D 53204E 53208A 53209F 53210 53213A 53214A 53215B 53216A 53245 53246 53271E 53272C 53285B 53286B 53287B 53288B 53301G 53301G 53701 53702 53707E 53708D 53713C 53714C 53717A 53718D 55101 55168A 55169B 55210 55223A 55223C 5701 7403 9010906379 9010906380 9010906380 9010906380 90109T0043 90109T0043 90109T0043 90109T0043 90109T0043 90109T0043 90109T0060 9046707214 9046707214 9046707217 90467T0048 9090105005 9090105005 9090105005 9090105005 9090105005 9090105005
Part # Description Qty Price
52147H - BRACKET, FRONT BUMPER MOUNTING
52147-0D120

NSP15#..GCC,GEN,PH,TH,VN

1
53028 - SUPPORT SUB-ASSY, RADIATOR, LOWER
53028-0D070

NSP15#..GCC,GEN,PH,TH,VN

1
53141F - COVER, RADIATOR
53141-0D081

NSP150,151..GCC,GEN,PH,VN

1
53202D - CUSHION, RADIATOR SUPPORT
53119-12150

NSP151..C

2
53119-12150

NSP15#..GCC,GEN,PH,TH,VN

2
53202D - CUSHION, RADIATOR SUPPORT
53119-12150

NSP151..C

2
53119-12150

NSP15#..GCC,GEN,PH,TH,VN

2
53204E - BRACE SUB-ASSY, RADIATOR SUPPORT TO CROSS MEMBER, LH
53204-0D071

NSP15#..GCC,GEN,PH,TH,VN

1
53204-0D070

NSP15#..GCC,GEN,PH,TH,VN

1
53209F - BRACE SUB-ASSY, RADIATOR SUPPORT TO CROSS MEMBER, RH
53209-0D070

NSP15#..GCC,GEN,PH,TH,VN

1
53209-0D071

NSP15#..GCC,GEN,PH,TH,VN

1
53210 - SUPPORT ASSY, RADIATOR
53210-0D917

NSP15#..GCC,GEN,PH,TH,VN

1
53210-0D924

NSP15#..GCC,GEN,PH,TH,VN

1
53213A - SUPPORT, RADIATOR, UPPER RH
53213-0D160

NSP15#..GCC,GEN,PH,TH,VN

1
53214A - SUPPORT, RADIATOR, UPPER LH
53214-0D160

NSP15#..GCC,GEN,PH,TH,VN

1
53215B - SUPPORT, HOOD LOCK
53215-0D121

NSP15#..GCC,GEN,PH,TH,VN

1
53216A - SUPPORT, RADIATOR, UPPER
53216-0D150

NSP15#..GCC,GEN,PH,TH,VN

1
53245 - BRACKET, HEADLAMP, RH
53245-0D030

NSP15#..GCC,GEN,PH,TH,VN

1
53246 - BRACKET, HEADLAMP, LH
53246-0D030

NSP15#..GCC,GEN,PH,TH,VN

1
53271E - BRACKET, HEADLAMP MOUNTING, RH
53271-0D040

NSP15#..GCC,GEN,PH,TH,VN

1
53272C - BRACKET, HEADLAMP MOUNTING, LH
53272-0D040

NSP15#..GCC,GEN,PH,TH,VN

1
53285B - SEAL, RADIATOR SIDE AIR, NO.1
53285-0D170

NSP15#..GEN,PH,TH,VN

1
53286B - SEAL, RADIATOR SIDE AIR, NO.2
53286-0D160

NSP15#..GEN,PH,TH,VN

1
53287B - EXTENSION, RADIATOR SUPPORT, RH
53287-0D120

NSP15#..GCC,GEN,PH,TH,VN

1
53288B - EXTENSION, RADIATOR SUPPORT, LH
53288-0D110

NSP15#..GCC,GEN,PH,TH,VN

1
53301G - CUSHION, HOOD BUMPER
90541-15111

NSP15#..GCC,GEN,PH,TH,VN

2
90541-15111

NSP151..C

2
53301G - CUSHION, HOOD BUMPER
90541-15111

NSP15#..GCC,GEN,PH,TH,VN

2
90541-15111

NSP151..C

2
53701 - APRON SUB-ASSY, FRONT FENDER, RH
53701-0D190

NSP15#..GCC,GEN,PH,TH,VN

1
53702 - APRON SUB-ASSY, FRONT FENDER, LH
53702-0D180

NSP15#..GCC,GEN,PH,TH,VN

1
53707E - APRON SUB-ASSY, FENDER SIDE, RH
53707-0D020

NSP15#..GCC,GEN,PH,TH,VN

1
53708D - APRON SUB-ASSY, FENDER SIDE, LH
53708-0D020

NSP15#..GCC,GEN,PH,TH,VN

1
53713C - EXTENSION, FRONT FENDER APRON, FRONT RH
53713-0D070

NSP15#..GCC,GEN,PH,TH,VN

1
53714C - EXTENSION, FRONT FENDER APRON, FRONT LH
53714-0D070

NSP15#..GCC,GEN,PH,TH,VN

1
53717A - PLATE, FENDER APRON
53717-0D060

NSP15#..GCC,GEN,PH,TH,VN

1
53718D - GUSSET, FENDER APRON, LH
53718-0D060

NSP15#..GCC,GEN,PH,TH,VN

1
55168A - BRACKET, FRONT FENDER MOUNTING, RH
55168-0D050

NSP15#..GCC,GEN,PH,TH,VN

1
55169B - BRACKET, FRONT FENDER MOUNTING, LH
55169-0D050

NSP15#..GCC,GEN,PH,TH,VN

1
55223A - INSULATOR, DASH PANEL, OUTER
55223-0D250

NSP151..C

1
Common parts
90109-06379
90109-06380
90109-T0043
90109-T0060
90467-07214
90467-07217
90467-T0048
90901-05005
Linked diagrams
5701
7403
