VCK40L-ARSLKA (1999)

Toyota Tundra

Production Jul 1999 - Aug 2002
Engine 5VZFE
Transmission 4HC ATM
Displacement 2500cc
Power 168 HP (125 kW)

(9902-0408)VCK40..4HC

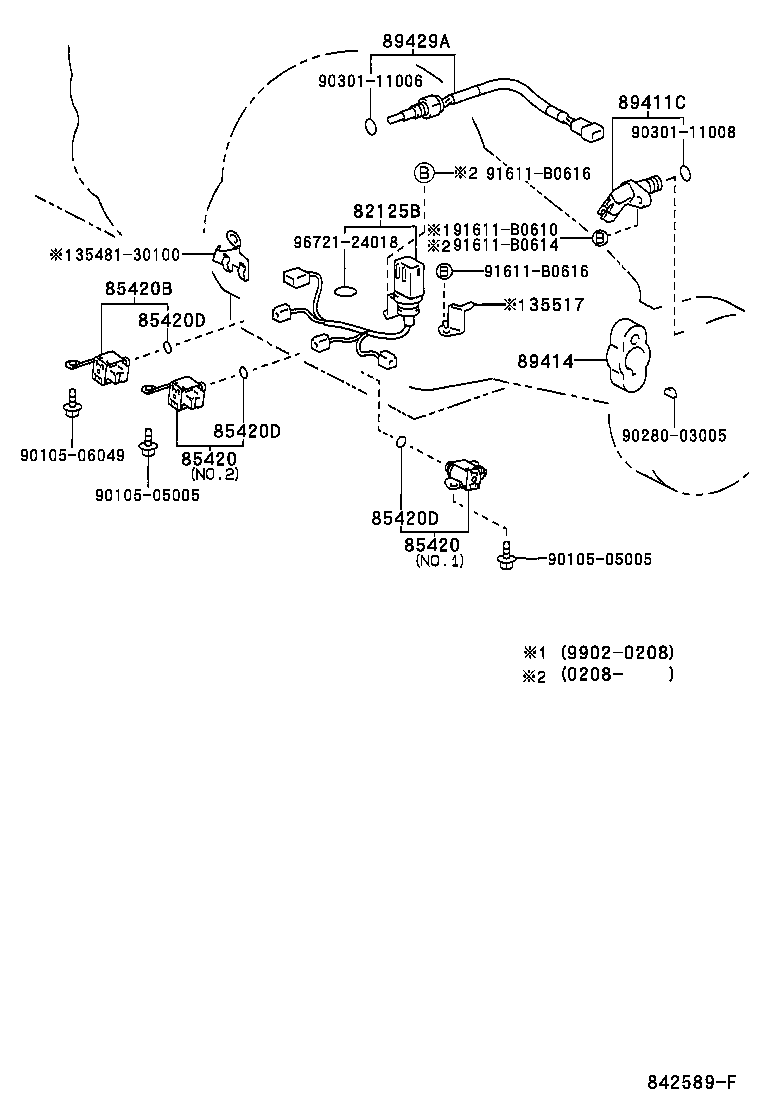

Click highlighted areas on diagram

diagram 3548130100 35517 82125B 85420 85420 85420B 85420D 85420D 85420D 89411C 89414 89429A 9010505005 9010505005 9010506049 9028003005 9030111006 9030111008 91611B0610 91611B0614 91611B0616 91611B0616 9672124018
Part # Description Qty Price
35517 - PLATE, TRANSMISSION WIRE LOCK
35517-30010

UCK30..SR5;UCK40..USA;VCK30,40..4HC;UCK40..SR5..CND;UCK30..LIMD..USA

1
82125B - WIRE, TRANSMISSION
82125-60310

UCK30,40

1
82125-22240

VCK30,40..4HC

1
82125-30400

VCK30,40..4HC

1
85420 - SOLENOID ASSY, TRANSMISSION
85420-21100

VCK30,40..4HC

NO.1 & NO.2 AISIN

2
85420-22150

UCK30,40

NO.1

1
85420-21090

VCK30,40..4HC

NO.1 & NO.2 DENSO

2
35250-30070

UCK30,40,VCK30,40..4HC

DENSO,NO.2

1
85420-22170

UCK30,40

NO.2

1
35250-30050

UCK30,40,VCK30,40..4HC

DENSO,NO.1

1
85420 - SOLENOID ASSY, TRANSMISSION
85420-21100

VCK30,40..4HC

NO.1 & NO.2 AISIN

2
85420-22150

UCK30,40

NO.1

1
85420-21090

VCK30,40..4HC

NO.1 & NO.2 DENSO

2
35250-30070

UCK30,40,VCK30,40..4HC

DENSO,NO.2

1
85420-22170

UCK30,40

NO.2

1
35250-30050

UCK30,40,VCK30,40..4HC

DENSO,NO.1

1
85420B - SOLENOID ASSY, TRANSMISSION
85420-30260

UCK30..SR5;UCK40..USA;VCK30,40..4HC;UCK40..SR5..CND;UCK30..LIMD..USA

DENSO

1
85420-30270

UCK30..SR5;UCK40..USA;VCK30,40..4HC;UCK40..SR5..CND;UCK30..LIMD..USA

AISIN

1
35250-50030

UCK30,40,VCK30,40..4HC

1
85420D - RING, O (FOR TRANSMISSION SOLENOID)
90301-06004

UCK30,40,VCK30,40..4HC

3
85420D - RING, O (FOR TRANSMISSION SOLENOID)
90301-06004

UCK30,40,VCK30,40..4HC

3
85420D - RING, O (FOR TRANSMISSION SOLENOID)
90301-06004

UCK30,40,VCK30,40..4HC

3
89411C - SENSOR, SPEED
89411-50010

UCK30,VCK40..4HC

1
89414 - ROTOR, SENSOR
89414-35020

UCK40,VCK40..4HC

1
89429A - SENSOR, TEMPERATURE
89429-34010

UCK30,40

1
89429-35042

VCK30,40..4HC

1
Common parts
35481-30100
90105-05005
90105-06049
90280-03005
90301-11006
90301-11008
91611-B0610
91611-B0614
91611-B0616
96721-24018
