EL31L-ZHMRSA (1986)

Toyota Tercel

Production Aug 1986 - Aug 1988
Engine 3E
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(8608- )5DS

Click highlighted areas on diagram

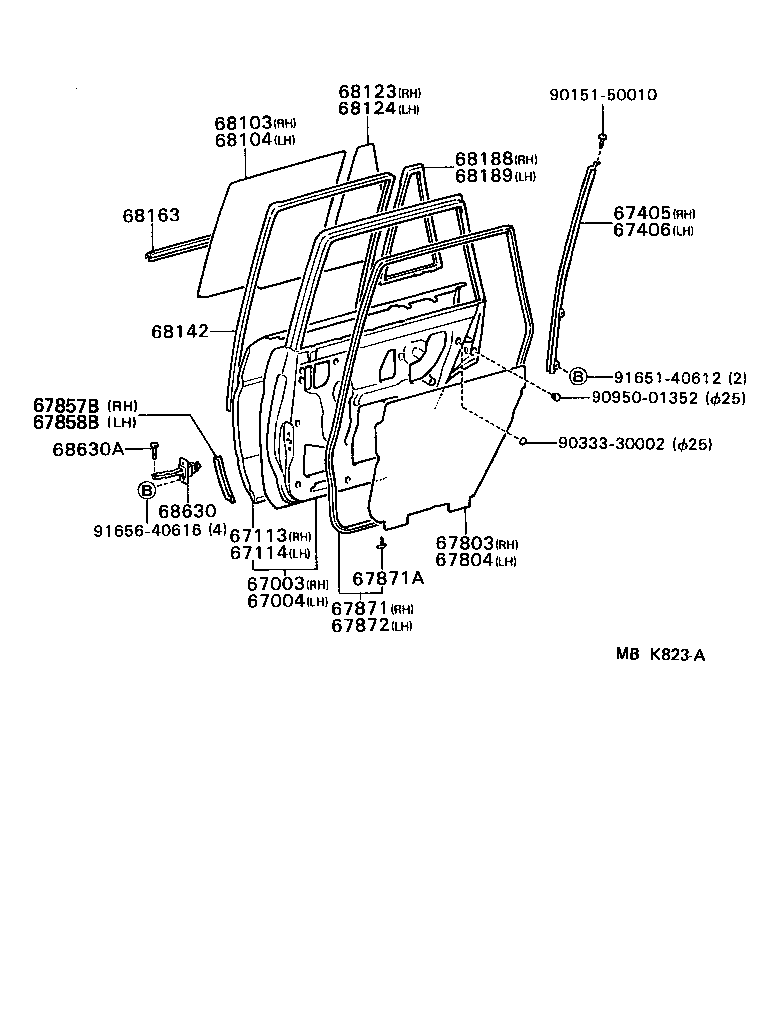

diagram 67003 67004 67113 67114 67405 67406 67803 67804 67857B 67858B 67871 67871A 67872 68103 68104 68123 68124 68142 68163 68188 68189 68630 68630A 9015150010 9033330002 9095001352 9165140612 9165640616
Part # Description Qty Price
67003 - PANEL SUB-ASSY, REAR DOOR, RH
67003-16160

EL31..5DS

1
67004 - PANEL SUB-ASSY, REAR DOOR, LH
67004-16160

EL31..5DS

1
67113 - PANEL, REAR DOOR, OUTER RH
67113-16070

EL31..5DS

1
67114 - PANEL, REAR DOOR, OUTER LH
67114-16070

EL31..5DS

1
67405 - BAR SUB-ASSY, REAR DOOR WINDOW DIVISION, RH
67407-16050

EL31..5DS

1
67406 - BAR SUB-ASSY, REAR DOOR WINDOW DIVISION, LH
67408-16050

EL31..5DS

1
67803 - COVER SUB-ASSY, REAR DOOR SERVICE HOLE, RH
67841-16090

EL31..5DS

1
67804 - COVER SUB-ASSY, REAR DOOR SERVICE HOLE, LH
67842-16060

EL31..5DS

1
67857B - PROTECTOR, REAR DOOR PANEL, RH
67855-16010

EL31..5DS

1
67858B - PROTECTOR, REAR DOOR PANEL, LH
67856-16010

EL31..5DS

1
67871 - WEATHERSTRIP, REAR DOOR, RH
67871-16120

EL31..5DS

1
67871A - RETAINER(FOR REAR DOOR WEATHERSTRIP)
67868-30040

EL31..5DS

28
67872 - WEATHERSTRIP, REAR DOOR, LH
67872-16120

EL31..5DS

1
68103 - GLASS SUB-ASSY, REAR DOOR, RH
68113-16080

EL31..5DS..STD

*TEM,T=3.5,*TEM,T=3.5

1
68104 - GLASS SUB-ASSY, REAR DOOR, LH
68114-16080

EL31..5DS..STD

*TEM,T=3.5,*TEM,T=3.5

1
68123 - GLASS, REAR DOOR WINDOW, RH
68123-16080

EL31..5DS..STD

*TEM,T=3.5,*TEM,T=3.5

1
68124 - GLASS, REAR DOOR WINDOW, LH
68124-16080

EL31..5DS..STD

*TEM,T=3.5,*TEM,T=3.5

1
68142 - RUN, REAR DOOR GLASS
68142-16060

EL31..5DS

2
68163 - WEATHERSTRIP, REAR DOOR GLASS, OUTER
68180-16030

EL31..5DS

RH

1
68230-16020

EL31..5DS

LH

1
68188 - WEATHERSTRIP, REAR DOOR QUARTER WINDOW, RH
68188-16050

EL31..5DS

1
68189 - WEATHERSTRIP, REAR DOOR QUARTER WINDOW, LH
68189-16050

EL31..5DS

1
68630 - CHECK ASSY, REAR DOOR
68630-16040

EL31..5DS

2
68630A - PIN(FOR REAR DOOR CHECK)
68617-90A00

EL31..5DS

2
Common parts
90151-50010
90333-30002
90950-01352
91651-40612
91656-40616

(8608- )5DS

Click highlighted areas on diagram

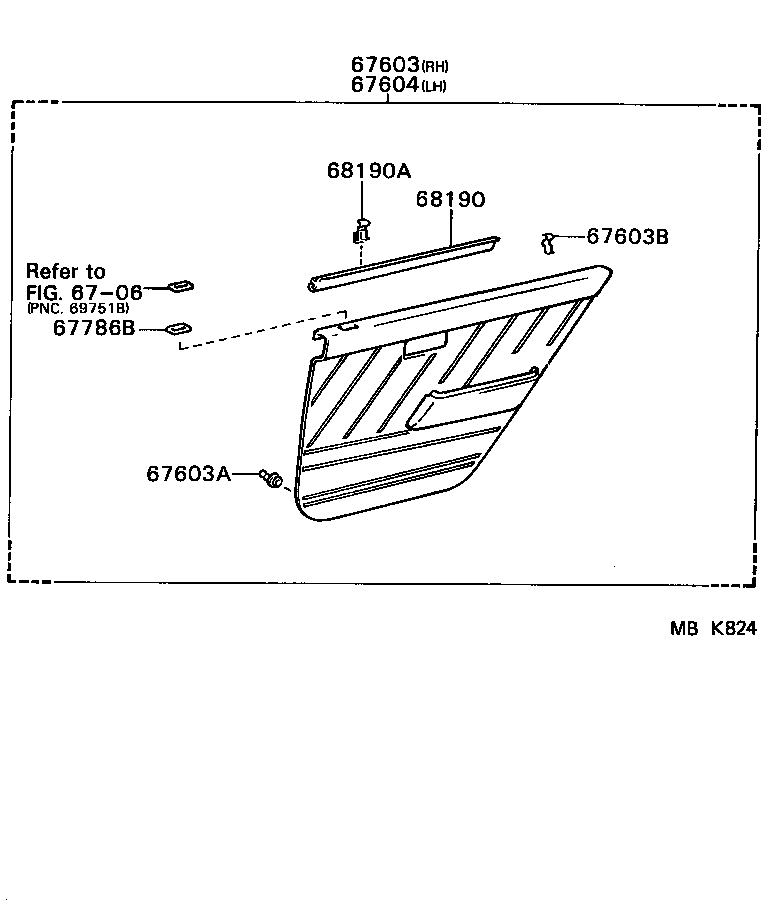

diagram 6706 67603 67603A 67603B 67604 67786B 68190 68190A
Part # Description Qty Price
67603 - BOARD SUB-ASSY, REAR DOOR TRIM, RH
67630-1618014

EL31..5DS..STD

VL,BLUE,BLUE,TRIM8#

1
67630-1618015

EL31..5DS..STD

VL,BEIGE,DARK BEIGE,TRIM4#

1
67630-1618011

EL31..5DS..STD

VL,BLACK,BLACK,TRIM2#

1
67603A - RETAINER(FOR REAR DOOR TRIM BOARD)
67771-16080

EL31..5DS

22
67603B - CLIP(FOR REAR DOOR TRIM BOARD)
67774-10010

EL31..5DS

4
67604 - BOARD SUB-ASSY, REAR DOOR TRIM, LH
67640-1619011

EL31..5DS..STD

VL,BLACK,BLACK,TRIM2#

1
67640-1619014

EL31..5DS..STD

VL,BLUE,BLUE,TRIM8#

1
67640-1619015

EL31..5DS..STD

VL,BEIGE,DARK BEIGE,TRIM4#

1
67786B - RETAINER, DOOR LOCKING BUTTON COLLAR(FOR REAR DOOR)
67786-12010

EL31..5DS

2
68190 - WEATHERSTRIP ASSY, REAR DOOR GLASS, INNER
68173-16030

EL31..5DS

RH

1
68174-16030

EL31..5DS

LH

1
68190A - CLIP(FOR REAR DOOR GLASS INNER WEATHERSTRIP SET)
67773-16040

EL31..5DS

6
Linked diagrams
6706
