VZN150L-CRSDKAB (1995)

Toyota Tacoma

Production Jan 1995 - Sep 2000
Engine 5VZFE
Transmission 4HC ATM
Displacement 2500cc
Power 168 HP (125 kW)

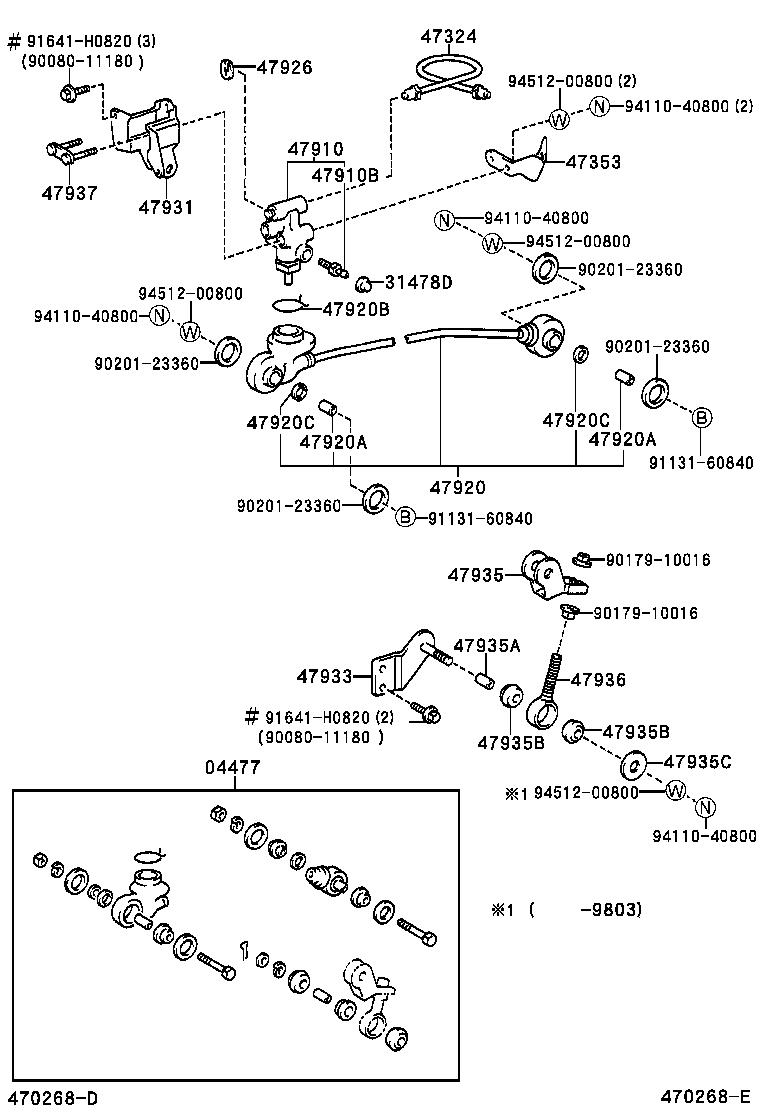

ILLUST NO. 3 OF 3(9501-0009)RZN140,150,VZN150

Click highlighted areas on diagram

diagram 04477 31478D 47324 47353 47910 47910B 47920 47920A 47920A 47920B 47920C 47920C 47926 47931 47933 47935 47935A 47935B 47935B 47935C 47936 47937 9008011180 9008011180 9017910016 9017910016 9020123360 9020123360 9020123360 9020123360 9113160840 9113160840 91641H0820 91641H0820 9411040800 9411040800 9411040800 9411040800 9451200800 9451200800 9451200800 9451200800
Part # Description Qty Price
04477 - BUSH & BOOT KIT, LOAD SENSING SPRING
04477-60010

RZN140,150,19#,VZN150,195

1
31478D - CAP, BLEEDER PLUG(FOR LSPV)
31478-30010

RZN140,150,19#,VZN150,195

1
47324 - TUBE, REAR BRAKE, NO.4
47324-04040

RZN140,150,VZN150

1
47353 - BRACKET, FLEXIBLE HOSE(FOR REAR)
47352-35290

RZN140,150,VZN150

1
47910 - VALVE ASSY, LOAD SENSING PROPORTIONING
47910-35330

RZN140,150,VZN150

1
47910B - PLUG, BLEEDER
47547-27020

RZN140,150,196,VZN150,195

1
47547-27030

RZN140,150,19#,VZN150,195

1
47920 - SPRING ASSY, LOAD SENSING
47920-35120

RZN140,150,VZN150

1
47920A - COLLAR(FOR LOAD SENSING SPRING)
90387-08099

RZN140,150,19#,VZN150,195

2
47920A - COLLAR(FOR LOAD SENSING SPRING)
90387-08099

RZN140,150,19#,VZN150,195

2
47920B - CLIP(FOR LOAD SENSING VALVE BOOT)
90467-31110

RZN140,150,19#,VZN150,195

1
47920C - WASHER(FOR LOAD SENSING SPRING)
90202-10103

RZN140,150,19#,VZN150,195

2
47920C - WASHER(FOR LOAD SENSING SPRING)
90202-10103

RZN140,150,19#,VZN150,195

2
47926 - SPACER, LOAD SENSING VALVE
47926-35010

RZN140,150,19#,VZN150,195

1
47931 - BRACKET, LOAD SENSING VALVE
47931-35100

RZN140,150,19#,VZN150,195

1
47933 - BRACKET, LOAD SENSING SHACKLE, NO.1
47933-35100

RZN140,150,VZN150

1
47933-35101

RZN140,150,VZN150

1
47935 - SHACKLE, LOAD SENSING SPRING, NO.1
47935-35020

RZN140,150,19#,VZN150,195

1
47935A - COLLAR(FOR LOAD SENSING SPRING SHACKLE)
90387-08099

RZN140,150,19#,VZN150,195

1
47935B - BUSH(FOR LOAD SENSING SPRING SHACKLE)
90385-10064

RZN140,150,19#,VZN150,195

2
47935B - BUSH(FOR LOAD SENSING SPRING SHACKLE)
90385-10064

RZN140,150,19#,VZN150,195

2
47935C - RETAINER(FOR LOAD SENSING SPRING SHACKLE)
90201-08062

RZN140,150,19#,VZN150,195

1
47936 - SHACKLE, LOAD SENSING SPRING, NO.2
47936-35040

RZN140,150,VZN150

1
47937 - PLATE, LOAD SENSING VALVE SET
47937-60010

RZN140,150,19#,VZN150,195

1
Common parts
90080-11180
90179-10016
90201-23360
91131-60840
91641-H0820
94110-40800
94512-00800

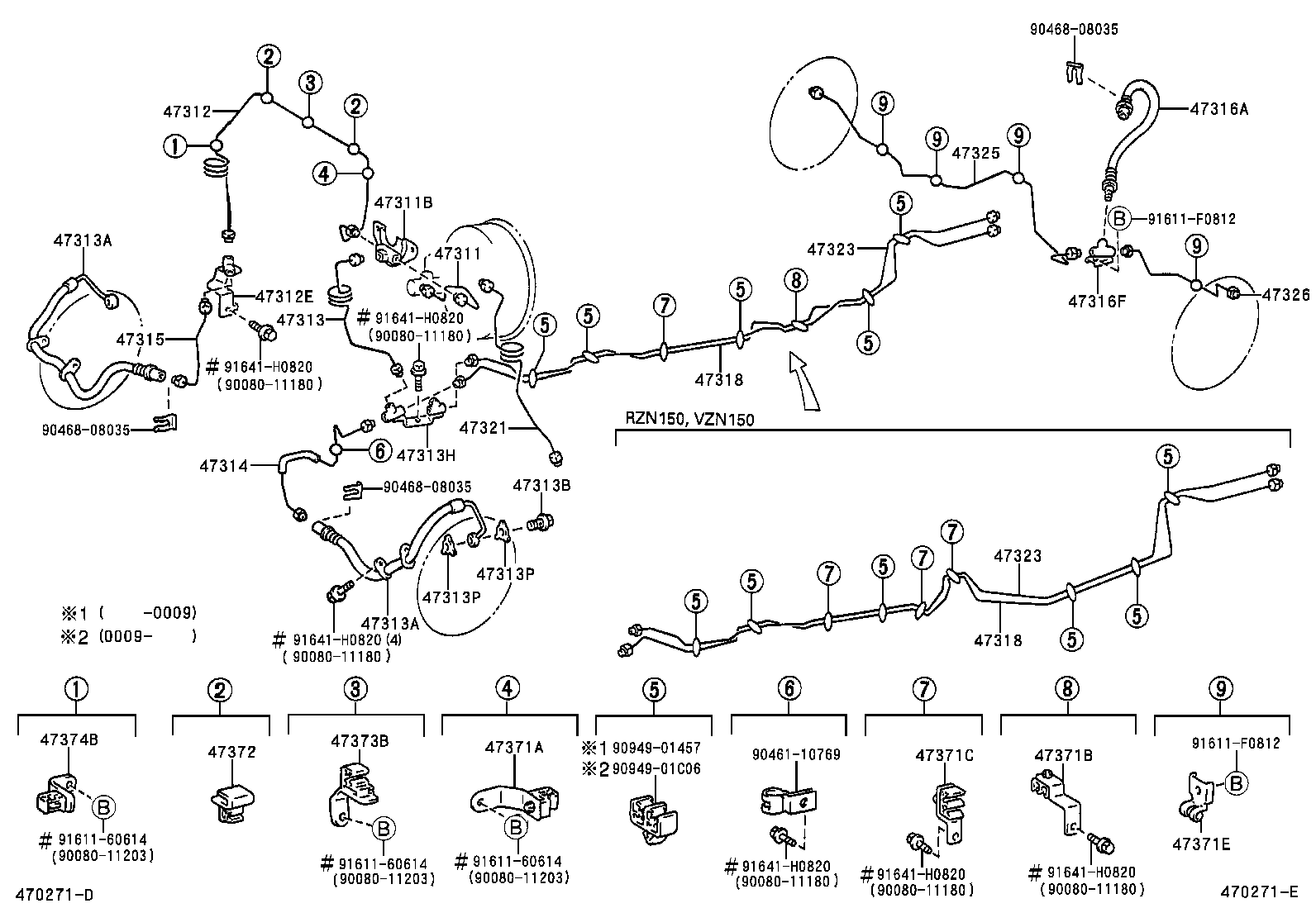

ILLUST NO. 1 OF 3(9501-0209)RZN140,150,VZN150

Click highlighted areas on diagram

diagram 47311 47311B 47312 47312E 47313 47313A 47313A 47313B 47313H 47313P 47313P 47314 47315 47316A 47316F 47318 47318 47321 47323 47323 47325 47326 47371A 47371B 47371C 47371E 47372 47373B 47374B 9008011180 9008011180 9008011180 9008011180 9008011180 9008011180 9008011203 9008011203 9008011203 9046110769 9046808035 9046808035 9046808035 9094901457 9094901C06 9161160614 9161160614 9161160614 91611F0812 91611F0812 91641H0820 91641H0820 91641H0820 91641H0820 91641H0820 91641H0820
Part # Description Qty Price
47311 - TUBE, FRONT BRAKE, NO.1
47311-35470

RZN140,150,19#,VZN150,195

W(ABS)

1
47311-35480

RZN140,150,19#,VZN150,195

1
47311B - WAY, NO.1(FOR FRONT BRAKE TUBE)
90413-10111

RZN140,150,19#,VZN150,195

1
47312 - TUBE, FRONT BRAKE, NO.2
47312-04040

RZN140,150,VZN150

W(ABS)

1
47312-04060

RZN140,150,19#,VZN150,195

W(ABS)

1
47312-04050

RZN140,150,19#,VZN150,195

1
47312E - WAY, NO.2(FOR FRONT BRAKE TUBE)
90904-12029

RZN140,150,19#,VZN150,195

1
47313 - TUBE, FRONT BRAKE, NO.3
47313-04040

RZN140,150,VZN150

W(ABS)

1
47313-04050

RZN140,150,VZN150

1
47313A - HOSE, FLEXIBLE, NO.1(FOR FRONT)
90947-02788

RZN140,150,VZN150

LH

1
90947-02787

RZN140,150,VZN150

RH

1
90947-02B39

RZN140,150,VZN150

RH

1
90947-02B40

RZN140,150,VZN150

LH

1
47313A - HOSE, FLEXIBLE, NO.1(FOR FRONT)
90947-02788

RZN140,150,VZN150

LH

1
90947-02787

RZN140,150,VZN150

RH

1
90947-02B39

RZN140,150,VZN150

RH

1
90947-02B40

RZN140,150,VZN150

LH

1
47313B - BOLT, UNION(FOR FRONT FLEXIBLE HOSE)
90401-10015

RZN140,150,19#,VZN150,195

2
47313H - WAY, NO.3(FOR FRONT BRAKE TUBE)
90904-14004

RZN140,150,19#,VZN150,195

W(ABS)

1
90904-15001

RZN140,150,19#,VZN150,195

1
47313P - GASKET(FOR FRONT FLEXIBLE HOSE)
47389-30010

RZN140,150,19#,VZN150,195

4
47313P - GASKET(FOR FRONT FLEXIBLE HOSE)
47389-30010

RZN140,150,19#,VZN150,195

4
47314 - TUBE, FRONT BRAKE, NO.4
47314-04030

RZN140,150,VZN150

W(ABS)

1
47314-04040

RZN140,150,VZN150

1
47314-04050

RZN140,150,19#,VZN150,195

W(ABS)

1
47315 - TUBE, FRONT BRAKE, NO.5
47315-04050

RZN140,150,VZN150

1
47316A - HOSE, FLEXIBLE(FOR REAR BRAKE TUBE)
90947-02812

RZN140,150,VZN150

1
90947-02B38

RZN140,150,VZN150

1
47316F - WAY, 3(FOR REAR BRAKE TUBE)
90413-10235

RZN140,150,VZN150

1
47318 - TUBE, FRONT BRAKE, NO.8
47318-04020

RZN150,196,VZN150,195

1
47318 - TUBE, FRONT BRAKE, NO.8
47318-04020

RZN150,196,VZN150,195

1
47321 - TUBE, REAR BRAKE, NO.1
47321-04040

RZN140,150,VZN150

W(ABS)

1
47321-04060

RZN140,150,19#,VZN150,195

W(ABS)

1
47321-04050

RZN140,150,19#,VZN150,195

1
47323 - TUBE, REAR BRAKE, NO.3
47323-04050

RZN150,196,VZN150,195

1
47323 - TUBE, REAR BRAKE, NO.3
47323-04050

RZN150,196,VZN150,195

1
47325 - TUBE, REAR BRAKE, NO.5
47325-04030

RZN140,150

1
47325-04040

VZN150

1
47326 - TUBE, REAR BRAKE, NO.6
47326-04030

RZN140,150,VZN150

1
47371A - CLAMP, BRAKE TUBE, NO.1
47371-35290

RZN140,150,19#,VZN150,195

1
47371-35280

RZN140,150,19#,VZN150,195

W(ABS)

1
47371C - CLAMP, BRAKE TUBE, NO.7
47372-35030

RZN150,196,VZN150,195

3
47371E - CLAMP, BRAKE TUBE, NO.9
90949-01994

RZN140,150,VZN150

4
47372 - CLAMP, BRAKE TUBE, NO.2
47372-35150

RZN140,150,19#,VZN150,195

W(ABS)

2
47372-35170

RZN140,150,19#,VZN150,195

2
47373B - CLAMP, BRAKE TUBE, NO.3
47373-35060

RZN140,150,19#,VZN150,195

W(ABS)

1
47373-35070

RZN140,150,19#,VZN150,195

1
47374B - CLAMP, BRAKE TUBE, NO.4
47374-35040

RZN140,150,19#,VZN150,195

1
Common parts
90080-11180
90080-11203
90461-10769
90468-08035
90949-01457
90949-01C06
91611-60614
91611-F0812
91641-H0820

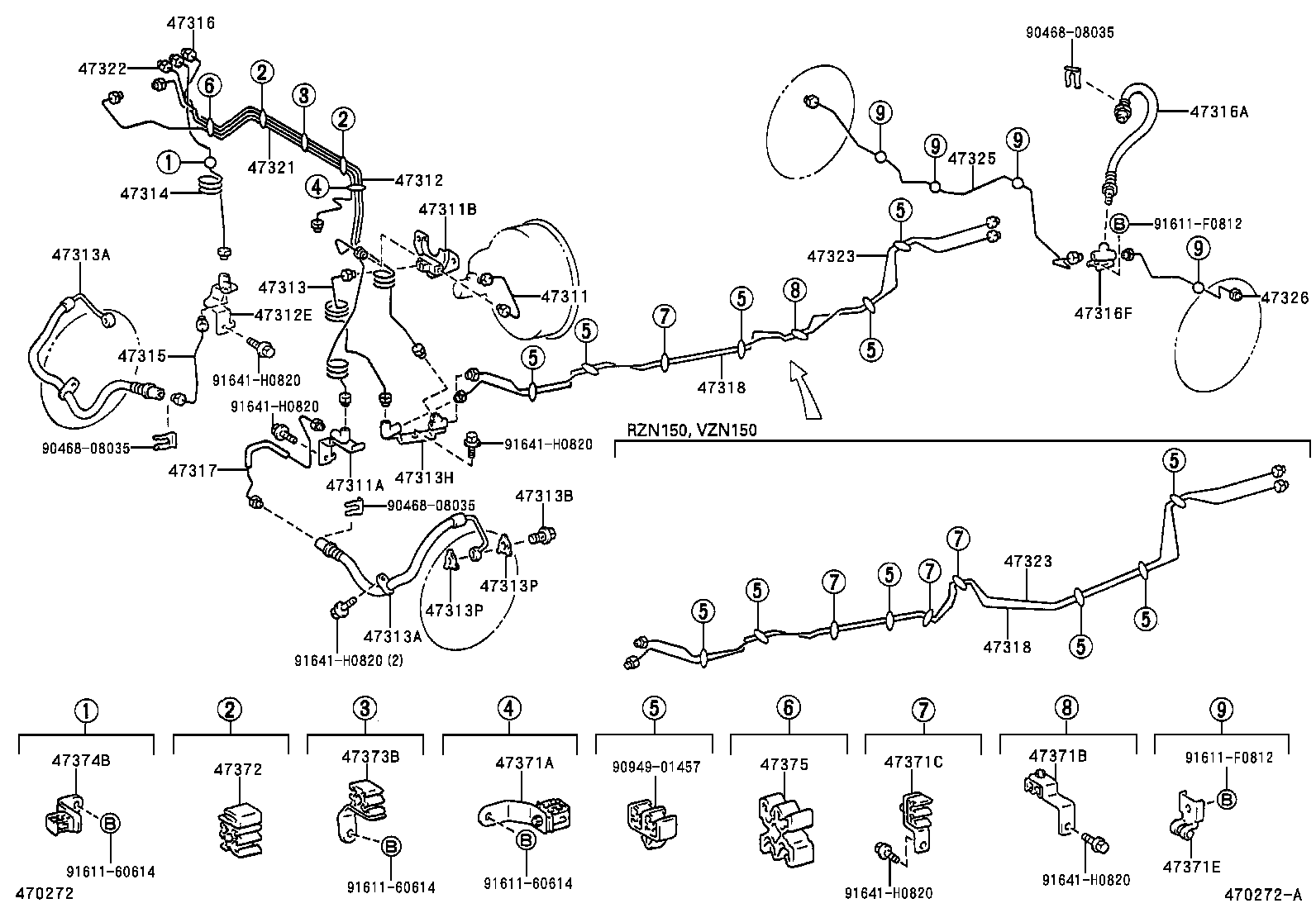

ILLUST NO. 1 OF 3(9501-9706)

Click highlighted areas on diagram

W(ABS)

diagram 47311 47311A 47311B 47312 47312E 47313 47313A 47313A 47313B 47313H 47313P 47313P 47314 47315 47316 47316A 47316F 47317 47318 47318 47321 47322 47323 47323 47325 47326 47371A 47371B 47371C 47371E 47372 47373B 47374B 47375 9046808035 9046808035 9046808035 9094901457 9161160614 9161160614 9161160614 91611F0812 91611F0812 91641H0820 91641H0820 91641H0820 91641H0820 91641H0820 91641H0820
Part # Description Qty Price
47311 - TUBE, FRONT BRAKE, NO.1
47311-35470

RZN140,150,19#,VZN150,195

W(ABS)

1
47311-35480

RZN140,150,19#,VZN150,195

1
47311A - WAY(FOR FRONT BRAKE TUBE)
90904-12030

RZN140,150,19#,VZN150,195

1
47311B - WAY, NO.1(FOR FRONT BRAKE TUBE)
90413-10111

RZN140,150,19#,VZN150,195

1
47312 - TUBE, FRONT BRAKE, NO.2
47312-04040

RZN140,150,VZN150

W(ABS)

1
47312-04060

RZN140,150,19#,VZN150,195

W(ABS)

1
47312-04050

RZN140,150,19#,VZN150,195

1
47312E - WAY, NO.2(FOR FRONT BRAKE TUBE)
90904-12029

RZN140,150,19#,VZN150,195

1
47313 - TUBE, FRONT BRAKE, NO.3
47313-04040

RZN140,150,VZN150

W(ABS)

1
47313-04050

RZN140,150,VZN150

1
47313A - HOSE, FLEXIBLE, NO.1(FOR FRONT)
90947-02788

RZN140,150,VZN150

LH

1
90947-02787

RZN140,150,VZN150

RH

1
90947-02B39

RZN140,150,VZN150

RH

1
90947-02B40

RZN140,150,VZN150

LH

1
47313A - HOSE, FLEXIBLE, NO.1(FOR FRONT)
90947-02788

RZN140,150,VZN150

LH

1
90947-02787

RZN140,150,VZN150

RH

1
90947-02B39

RZN140,150,VZN150

RH

1
90947-02B40

RZN140,150,VZN150

LH

1
47313B - BOLT, UNION(FOR FRONT FLEXIBLE HOSE)
90401-10015

RZN140,150,19#,VZN150,195

2
47313H - WAY, NO.3(FOR FRONT BRAKE TUBE)
90904-14004

RZN140,150,19#,VZN150,195

W(ABS)

1
90904-15001

RZN140,150,19#,VZN150,195

1
47313P - GASKET(FOR FRONT FLEXIBLE HOSE)
47389-30010

RZN140,150,19#,VZN150,195

4
47313P - GASKET(FOR FRONT FLEXIBLE HOSE)
47389-30010

RZN140,150,19#,VZN150,195

4
47314 - TUBE, FRONT BRAKE, NO.4
47314-04030

RZN140,150,VZN150

W(ABS)

1
47314-04040

RZN140,150,VZN150

1
47314-04050

RZN140,150,19#,VZN150,195

W(ABS)

1
47315 - TUBE, FRONT BRAKE, NO.5
47315-04050

RZN140,150,VZN150

1
47316 - TUBE, FRONT BRAKE, NO.6
47316-04010

RZN140,150,VZN150

1
47316-04030

RZN140,150,VZN150

1
47316A - HOSE, FLEXIBLE(FOR REAR BRAKE TUBE)
90947-02812

RZN140,150,VZN150

1
90947-02B38

RZN140,150,VZN150

1
47316F - WAY, 3(FOR REAR BRAKE TUBE)
90413-10235

RZN140,150,VZN150

1
47317 - TUBE, FRONT BRAKE, NO.7
47317-04010

RZN140,150,VZN150

1
47318 - TUBE, FRONT BRAKE, NO.8
47318-04020

RZN150,196,VZN150,195

1
47318 - TUBE, FRONT BRAKE, NO.8
47318-04020

RZN150,196,VZN150,195

1
47321 - TUBE, REAR BRAKE, NO.1
47321-04040

RZN140,150,VZN150

W(ABS)

1
47321-04060

RZN140,150,19#,VZN150,195

W(ABS)

1
47321-04050

RZN140,150,19#,VZN150,195

1
47322 - TUBE, REAR BRAKE, NO.2
47322-04090

RZN140,150,VZN150

1
47322-04110

RZN140,150,19#,VZN150,195

1
47323 - TUBE, REAR BRAKE, NO.3
47323-04050

RZN150,196,VZN150,195

1
47323 - TUBE, REAR BRAKE, NO.3
47323-04050

RZN150,196,VZN150,195

1
47325 - TUBE, REAR BRAKE, NO.5
47325-04030

RZN140,150

1
47325-04040

VZN150

1
47326 - TUBE, REAR BRAKE, NO.6
47326-04030

RZN140,150,VZN150

1
47371A - CLAMP, BRAKE TUBE, NO.1
47371-35290

RZN140,150,19#,VZN150,195

1
47371-35280

RZN140,150,19#,VZN150,195

W(ABS)

1
47371C - CLAMP, BRAKE TUBE, NO.7
47372-35030

RZN150,196,VZN150,195

3
47371E - CLAMP, BRAKE TUBE, NO.9
90949-01994

RZN140,150,VZN150

4
47372 - CLAMP, BRAKE TUBE, NO.2
47372-35150

RZN140,150,19#,VZN150,195

W(ABS)

2
47372-35170

RZN140,150,19#,VZN150,195

2
47373B - CLAMP, BRAKE TUBE, NO.3
47373-35060

RZN140,150,19#,VZN150,195

W(ABS)

1
47373-35070

RZN140,150,19#,VZN150,195

1
47374B - CLAMP, BRAKE TUBE, NO.4
47374-35040

RZN140,150,19#,VZN150,195

1
47375 - CLAMP, BRAKE TUBE, NO.5
47375-35120

RZN140,150,19#,VZN150,195

1
Common parts
90468-08035
90949-01457
91611-60614
91611-F0812
91641-H0820

ILLUST NO. 2 OF 3(9501-9706)

Click highlighted areas on diagram

W(ABS)

diagram 44510 44545D 44545D 44545D 44546A 44546A 44546A 44590 44597 9017905003 9017906074 9017906074 9017906074 9017908249 9161160814 9163360816 9331915008
Part # Description Qty Price
44510 - ACTUATOR ASSY, BRAKE
44510-35060

RZN140,150,VZN150

1
44050-04020

RZN140,150,VZN150

1
44545D - HOLDER, BRAKE ACTUATOR BOLT
44545-12090

RZN140,150,VZN150

3
44545D - HOLDER, BRAKE ACTUATOR BOLT
44545-12090

RZN140,150,VZN150

3
44545D - HOLDER, BRAKE ACTUATOR BOLT
44545-12090

RZN140,150,VZN150

3
44546A - CUSHION, BRAKE ACTUATOR BOLT
44546-04010

RZN140,150,19#,VZN150,195

3
44546-30100

RZN140,150,VZN150

3
44546A - CUSHION, BRAKE ACTUATOR BOLT
44546-04010

RZN140,150,19#,VZN150,195

3
44546-30100

RZN140,150,VZN150

3
44546A - CUSHION, BRAKE ACTUATOR BOLT
44546-04010

RZN140,150,19#,VZN150,195

3
44546-30100

RZN140,150,VZN150

3
44590 - BRACKET ASSY, BRAKE ACTUATOR
44590-35020

RZN140,150,VZN150

1
44597 - CLAMP, BRAKE ACTUATOR CONNECTOR, NO.1
44597-34010

RZN140,150,VZN150

1
Common parts
90179-05003
90179-06074
90179-08249
91611-60814
91633-60816
93319-15008
