GSL30L-PFZEHA (2016)

Toyota Sienna

Production Aug 2016 - Nov 2017
Engine 2GRFKS
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

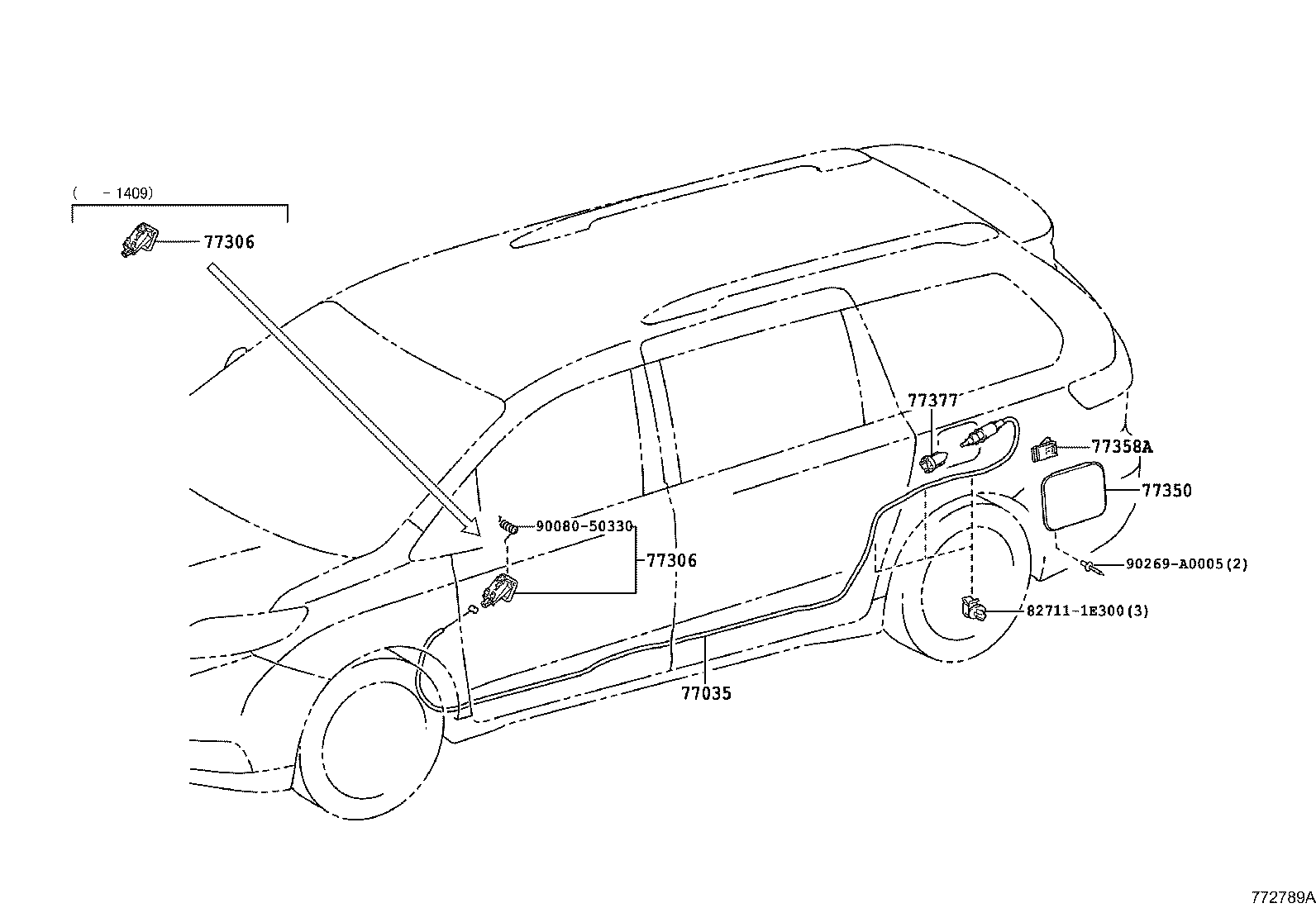

ILLUST NO. 3 OF 3(1001- )

Click highlighted areas on diagram

FULE LID LOCK

diagram 77035 77306 77306 77350 77358A 77377 827111E300 9008050330 90269A0005
Part # Description Qty Price
77035 - CABLE SUB-ASSY, FUEL LID LOCK CONTROL
77035-08020

GSL30,33;GSL35..LE,XLE

1
77035-08020

GSL3#

1
77306 - LEVER SUB-ASSY, FUEL LID LOCK OPEN
77306-08010E0

GSL35..LE,XLE;GSL30,33..LE,STD,XLE

ASH BROWN,TRIM4#

1
77306-08010B0

GSL30,33;GSL35..LE,XLE

GRAY,TRIM1#

1
77306-08010B1

GSL30..08S..(LE,XLE);GSL3#..(01S,07S)..(LE,STD)

MD.GRAY,TRIM1#

1
77306-08010E0

GSL30..08S..(LE,XLE);GSL3#..(01S,07S)..(LE,STD)

ASH BROWN,TRIM4#

1
77306 - LEVER SUB-ASSY, FUEL LID LOCK OPEN
77306-08010E0

GSL35..LE,XLE;GSL30,33..LE,STD,XLE

ASH BROWN,TRIM4#

1
77306-08010B0

GSL30,33;GSL35..LE,XLE

GRAY,TRIM1#

1
77306-08010B1

GSL30..08S..(LE,XLE);GSL3#..(01S,07S)..(LE,STD)

MD.GRAY,TRIM1#

1
77306-08010E0

GSL30..08S..(LE,XLE);GSL3#..(01S,07S)..(LE,STD)

ASH BROWN,TRIM4#

1
77350 - LID ASSY, FUEL FILLER OPENING
77350-08020

GSL30,33;GSL35..LE,XLE

1
77350-08020

GSL3#

1
77358A - STOPPER, FUEL FILLER OPENING LID
77358-30060

GSL3#

1
77358-30060

GSL30,33;GSL35..LE,XLE

1
77377 - RETAINER, FUEL FILLER OPENING LID LOCK
77377-AA020

GSL30,33;GSL35..LE,XLE

1
77377-AA020

GSL3#

1
Common parts
82711-1E300
90080-50330
90269-A0005

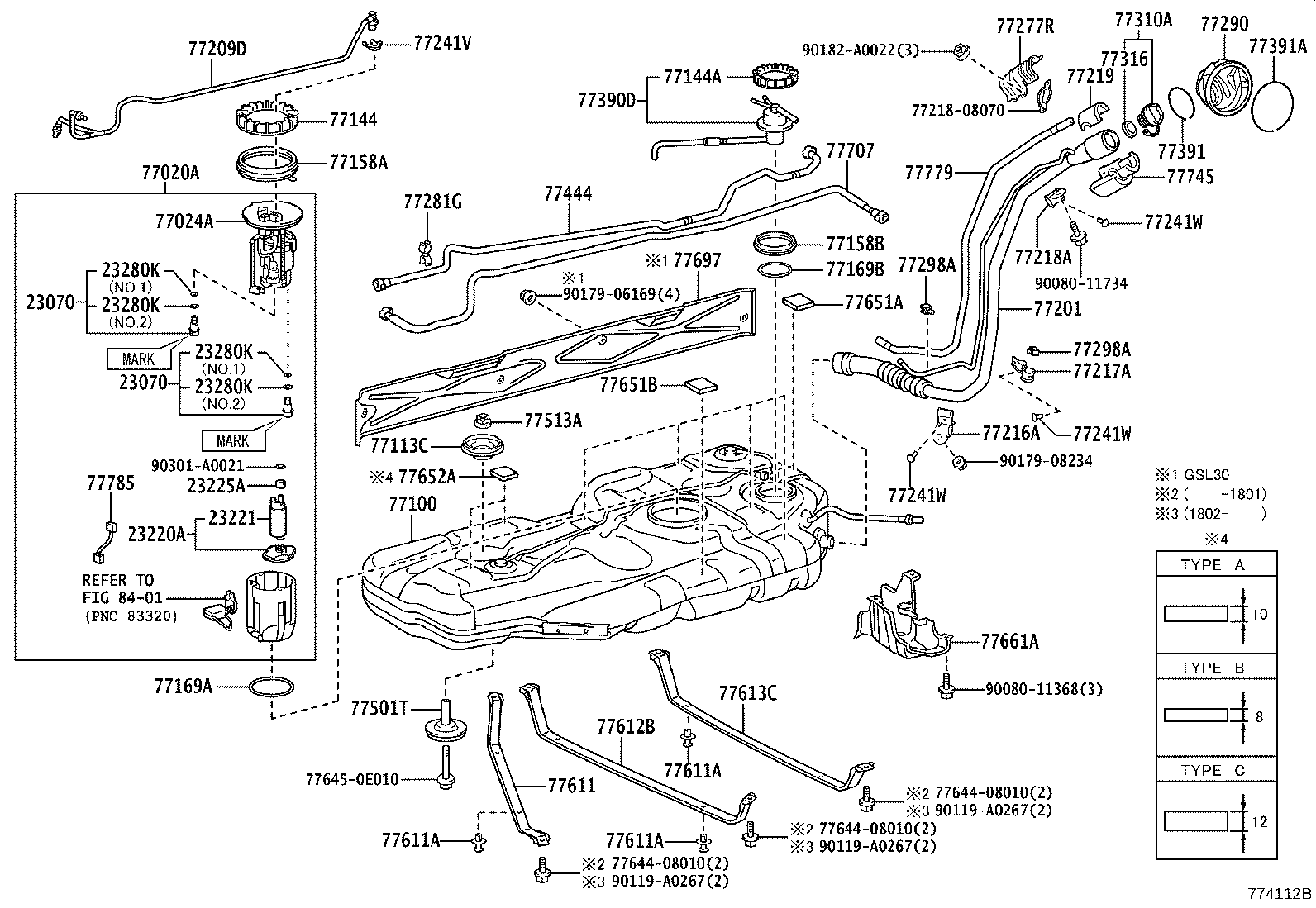

ILLUST NO. 1 OF 3(1608- )

Click highlighted areas on diagram

FUEL TANK

diagram 23070 23070 23220A 23221 23225A 23280K 23280K 23280K 23280K 77020A 77024A 77100 77113C 77144 77144A 77158A 77158B 77169A 77169B 77201 77209D 77216A 77217A 7721808070 77218A 77219 77241V 77241W 77241W 77241W 77277R 77281G 77290 77298A 77298A 77310A 77316 77390D 77391 77391A 77444 77501T 77513A 77611 77611A 77611A 77611A 77612B 77613C 7764408010 7764408010 7764408010 776450E010 77651A 77651B 77652A 77661A 77697 77707 77745 77779 77785 8401 9008011368 9008011734 90119A0267 90119A0267 90119A0267 9017906169 9017908234 90182A0022 90301A0021
Part # Description Qty Price
23070 - VALVE ASSY, FUEL MAIN
23070-31030

2GRFKS..GSL3#

MARK 23070-31030

1
23070-36010

2GRFKS..GSL3#

MARK 23070-36010

1
23070 - VALVE ASSY, FUEL MAIN
23070-31030

2GRFKS..GSL3#

MARK 23070-31030

1
23070-36010

2GRFKS..GSL3#

MARK 23070-36010

1
23220A - PUMP ASSY, FUEL W/FILTER
23220-0P240

2GRFKS..GSL3#

1
23221 - PUMP, FUEL
23221-31130

2GRFKS..GSL3#

1
23225A - SPACER, FUEL PUMP
23225-0P010

2GRFKS..GSL3#

1
23280K - RING, O(FOR FUEL PRESSURE REGULATOR)
90301-04013

2GRFKS..GSL3#

NO.1

2
90301-15024

2GRFKS..GSL3#

NO.2

2
23280K - RING, O(FOR FUEL PRESSURE REGULATOR)
90301-04013

2GRFKS..GSL3#

NO.1

2
90301-15024

2GRFKS..GSL3#

NO.2

2
23280K - RING, O(FOR FUEL PRESSURE REGULATOR)
90301-04013

2GRFKS..GSL3#

NO.1

2
90301-15024

2GRFKS..GSL3#

NO.2

2
23280K - RING, O(FOR FUEL PRESSURE REGULATOR)
90301-04013

2GRFKS..GSL3#

NO.1

2
90301-15024

2GRFKS..GSL3#

NO.2

2
77020A - TUBE ASSY, FUEL SUCTION W/PUMP & GAGE
77020-08050

GSL30,33;GSL35..LE,XLE

1
77020-08070

GSL3#

1
77024A - PLATE SUB-ASSY, FUEL SUCTION
77024-08060

GSL3#

1
77024-08040

GSL30,33;GSL35..LE,XLE

1
77100 - TANK ASSY, FUEL
77001-08100

GSL30,33

1
77001-08080

GSL30,33

1
77113C - PLATE, FUEL TANK SIDE
77103-08010

GSL30,33;GSL35..LE,XLE

1
77103-08010

GSL3#

1
77144 - RETAINER, FUEL PUMP GAUGE
77144-08010

GSL30,33;GSL35..LE,XLE

NO.1

1
77144-08020

GSL30,33;GSL35..LE,XLE

NO.2

1
77144-08010

GSL3#

1
77144A - RETAINER, FUEL PUMP GAUGE
77144-08020

GSL3#

1
77158A - SUPPORT, TANK SUCTION TUBE
77158-08010

GSL30,33;GSL35..LE,XLE

1
77158-08010

GSL3#

1
77158B - SUPPORT, TANK SUCTION TUBE, NO.1
77158-08020

GSL30,33;GSL35..LE,XLE

1
77158-08020

GSL3#

1
77169A - GASKET, FUEL SUCTION TUBE SET
77169-08040

GSL3#

1
77169-0C010

GSL3#

1
77169-48040

ASL30,GSL3#

1
77169B - GASKET, FUEL SUCTION TUBE SET, NO.1
77169-48030

ASL30,GSL3#

1
77169-08030

GSL3#

1
77201 - PIPE SUB-ASSY, FUEL TANK INLET
77201-08050

ASL30,GSL3#

1
77201-08060

GSL3#

1
77209D - TUBE SUB-ASSY, FUEL TANK MAIN
77209-08050

GSL3#

1
77209-08040

GSL30,33;GSL35..LE,XLE

1
77216A - SUPPORT, FUEL TANK FILLER PIPE, NO.1
77216-45030

GSL30,33;GSL35..LE,XLE

1
77216-45040

GSL3#

1
77217A - SUPPORT, FUEL TANK FILLER PIPE, NO.2
77217-08030

GSL30,33;GSL35..LE,XLE

1
77217-08050

GSL3#

1
77218A - SUPPORT, FUEL TANK FILLER PIPE, NO.3
77218-08060

GSL30,33;GSL35..LE,XLE

1
77218-08060

GSL3#

1
77219 - COVER, FUEL TANK FILLER PIPE
77219-0E010

GSL30,33;GSL35..LE,XLE

1
77219-0E010

GSL3#

1
77241V - CLIP, TUBE JOINT
77241-06020

GSL3#

1
77241-06020

GSL30,33;GSL35..LE,XLE

1
77241W - CLIP, TUBE JOINT
77241-35470

GSL3#

3
77241-35470

GSL30,33;GSL35..LE,XLE

3
77241W - CLIP, TUBE JOINT
77241-35470

GSL3#

3
77241-35470

GSL30,33;GSL35..LE,XLE

3
77241W - CLIP, TUBE JOINT
77241-35470

GSL3#

3
77241-35470

GSL30,33;GSL35..LE,XLE

3
77277R - PROTECTOR, FUEL TANK FILLER PIPE
77277-08020

GSL3#

1
77281G - CLAMP, FUEL HOSE
77281-08050

GSL3#

1
77281-08050

GSL30,33;GSL35..LE,XLE

1
77290 - SHIELD ASSY, FUEL TANK FILLER PIPE
77291-08020

GSL3#

1
77291-08020

GSL30,33;GSL35..LE,XLE

1
77298A - CLAMP, FUEL TUBE, NO.4
77298-08010

GSL3#

2
77298-08010

GSL30,33;GSL35..LE,XLE

2
77298A - CLAMP, FUEL TUBE, NO.4
77298-08010

GSL3#

2
77298-08010

GSL30,33;GSL35..LE,XLE

2
77310A - CAP ASSY, FUEL TANK
77300-07040

GSL3#

1
77300-06040

ASL30,GSL3#

1
77316 - GASKET, FUEL TANK CAP
77316-06070

ASL30,GSL3#

1
77316-06090

GSL3#

1
77390D - VALVE ASSY, FUEL TANK OVER FILL CHECK
77390-08012

GSL3#

1
77390-08012

GSL30,33;GSL35..LE,XLE

1
77391 - RING, FUEL INLET BOX
77391-12020

GSL30,33;GSL35..LE,XLE

1
77391-12020

GSL3#

1
77391A - RING, FUEL INLET BOX
77391-08010

GSL3#

1
77391-08010

GSL30,33;GSL35..LE,XLE

1
77444 - HOSE, FUEL TANK VENT
77404-08050

GSL3#

1
77404-08040

GSL30,33;GSL35..LE,XLE

1
77501T - BRACKET SUB-ASSY, FUEL TANK
77501-08010

GSL3#

1
77501-08010

GSL30,33;GSL35..LE,XLE

1
77513A - RETAINER, TANK BRACKET
77513-0E010

GSL30,33;GSL35..LE,XLE

1
77513-0E010

GSL3#

1
77611 - BAND, FUEL TANK
77611-08011

GSL3#

1
77611-08011

GSL30,33;GSL35..LE,XLE

1
77611A - PIN (FOR FUEL TANK BAND)
77653-08020

GSL30,33;GSL35..LE,XLE

6
77653-08020

GSL3#

6
77611A - PIN (FOR FUEL TANK BAND)
77653-08020

GSL30,33;GSL35..LE,XLE

6
77653-08020

GSL3#

6
77611A - PIN (FOR FUEL TANK BAND)
77653-08020

GSL30,33;GSL35..LE,XLE

6
77653-08020

GSL3#

6
77612B - BAND, FUEL TANK, NO.2
77612-08011

GSL3#

1
77612-08011

GSL30,33;GSL35..LE,XLE

1
77613C - BAND, FUEL TANK, NO.3
77613-08011

GSL3#

1
77613-08011

GSL30,33;GSL35..LE,XLE

1
77651A - CUSHION, FUEL TANK, NO.1
77651-08020

ASL30,GSL3#

1
77651-08030

GSL3#

1
77651B - CUSHION, FUEL TANK
77651-08020

GSL30,33;GSL35..LE,XLE

5
77651-08020

GSL3#

5
77652A - CUSHION, FUEL TANK, NO.2
77652-45030

GSL30,33;GSL35..LE,XLE

TYPE C:REFER ILLUST.

2
77652-45010

GSL30,33;GSL35..LE,XLE

TYPE A:REFER ILLUST.

2
77652-45020

GSL30,33;GSL35..LE,XLE

TYPE B:REFER ILLUST.

2
77652-45010

GSL3#

TYPE A:REFER ILLUST.

1
77652-45020

GSL3#

TYPE B:REFER ILLUST.

1
77652-45030

GSL3#

TYPE C:REFER ILLUST.

1
77661A - COVER, FUEL TANK FILLER HOSE
77661-08020

GSL30,33;GSL35..LE,XLE

1
77661-08030

GSL3#

1
77697 - INSULATOR, FUEL TANK HEAT, NO.1
77697-08011

GSL30,33

1
77697-08011

GSL30,33

1
77707 - TUBE SUB-ASSY, CHARCOAL CANISTER OUTLET
77707-08020

GSL30,33;GSL35..LE,XLE

1
77707-08030

GSL3#

1
77745 - FILTER, CHARCOAL CANISTER, NO.1
77745-0E010

GSL3#

1
77745-0E010

GSL30,33;GSL35..LE,XLE

1
77779 - TUBE, CHARCOAL CANISTER OUTLET
77779-08020

GSL30,33;GSL35..LE,XLE

1
77779-08020

GSL3#

1
77785 - HARNESS, FUEL PUMP
77785-08030

GSL3#

1
77785-0E030

GSL30,33;GSL35..LE,XLE

1
Common parts
77218-08070
77644-08010
77645-0E010
90080-11368
90080-11734
90119-A0267
90179-06169
90179-08234
90182-A0022
90301-A0021
Linked diagrams
8401

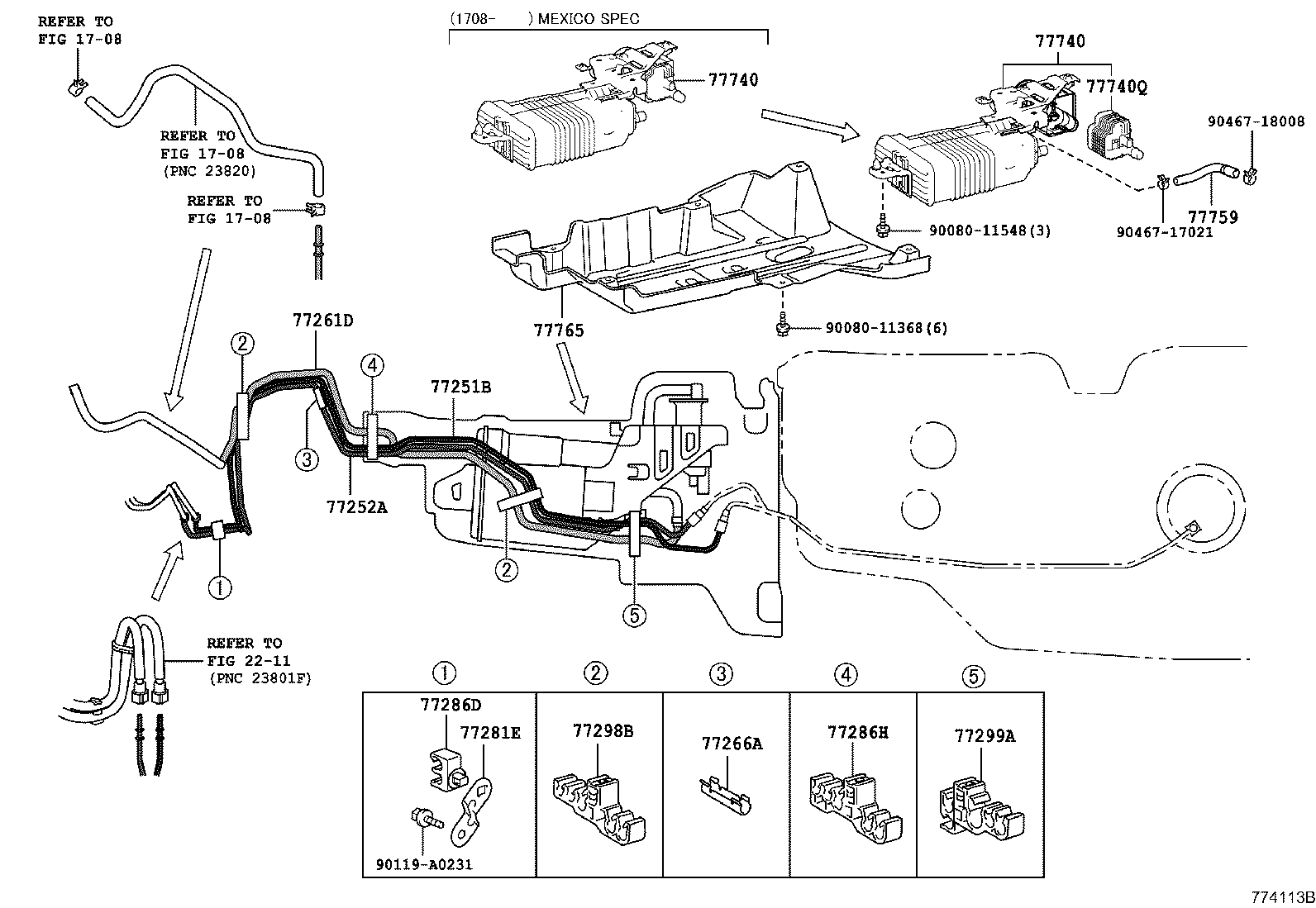

ILLUST NO. 2 OF 3(1608- )

Click highlighted areas on diagram

FUEL TUBE

diagram 1708 1708 1708 2211 77251B 77252A 77261D 77266A 77281E 77286D 77286H 77298B 77299A 77740 77740 77740Q 77759 77765 9008011368 9008011548 90119A0231 9046717021 9046718008
Part # Description Qty Price
77251B - TUBE, FUEL MAIN
77251-08050

GSL30,33;GSL35..LE,XLE

1
77251-08070

GSL3#

1
77252A - TUBE, FUEL MAIN, NO.2
77252-08010

GSL3#

1
77261D - TUBE, FUEL TANK TO CANISTER
77261-08040

GSL3#

1
77266A - PROTECTOR, FUEL TUBE, NO.1
77266-08030

GSL3#

2
77281E - BRACKET, FUEL MAIN TUBE, NO.1
77281-0E110

GSL3#

1
77286D - CLAMP, FUEL TUBE, NO.2
77286-0E070

GSL3#

1
77286-08090

GSL30,33;GSL35..LE,XLE

2
77286H - CLAMP, FUEL TUBE, NO.3
77286-08100

GSL3#

1
77298B - CLAMP, FUEL TUBE, NO.4
77298-48040

GSL30,33;GSL35..LE,XLE

1
77298-0E120

GSL3#

2
77299A - CLAMP, FUEL TUBE, NO.5
77298-08020

GSL3#

1
77299-52070

GSL30,33;GSL35..LE,XLE

1
77740 - CANISTER ASSY, CHARCOAL
77740-08070

GSL30,33;GSL35..LE,XLE

1
77740-08080

GSL3#

1
77740-08090

GSL30..LE,STD,XLE

MEXICO SPEC

1
77740 - CANISTER ASSY, CHARCOAL
77740-08070

GSL30,33;GSL35..LE,XLE

1
77740-08080

GSL3#

1
77740-08090

GSL30..LE,STD,XLE

MEXICO SPEC

1
77740Q - LEAK DETECTION PUMP SUB-ASSY, CHARCOAL CANISTER
90910-AF006

GSL3#

1
90910-AF003

GSL30,33;GSL35..LE,XLE

1
77759 - HOSE, CHARCOAL CANISTER
77759-08010

GSL3#

1
77765 - PROTECTOR, CHARCOAL CANISTER
77765-08030

GSL30,33;GSL35..LE,XLE

1
77765-08040

GSL3#

1
Common parts
90080-11368
90080-11548
90119-A0231
90467-17021
90467-18008
Linked diagrams
1708
2211
