USK65L-GKTSGA (2008)

Toyota Sequoia

Production Aug 2008 - Aug 2017
Engine 3URFBE
Transmission 6FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

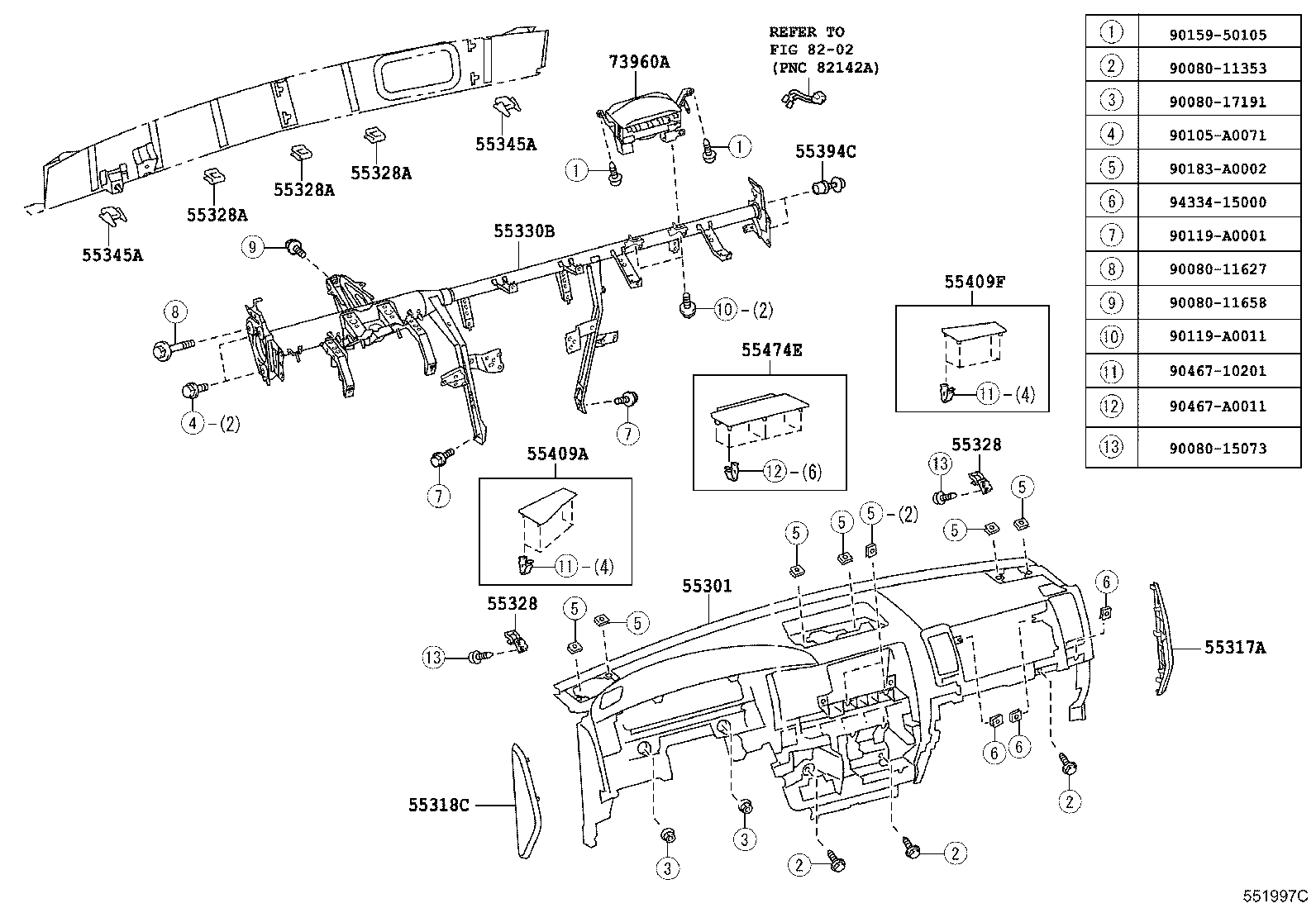

ILLUST NO. 1 OF 2(0711-1708)

Click highlighted areas on diagram

diagram 55301 55317A 55318C 55328 55328 55328A 55328A 55328A 55330B 55345A 55345A 55394C 55409A 55409F 55474E 73960A 8202 9008011353 9008011627 9008011658 9008015073 9008017191 90105A0071 90119A0001 90119A0011 9015950105 90183A0002 9046710201 90467A0011 9433415000
Part # Description Qty Price
55301 - PANEL SUB-ASSY, INSTRUMENT
55301-0C030E0

UCK6#,UPK6#,USK6#

DK. BROWN,TRIM4#

1
55301-0C032C0

USK6#..PLAT,SR5

BLACK,TRIM1#,2#,4#

1
55301-0C030C0

UPK6#,USK6#..PLAT,SR5

BLACK,TRIM1#,2#,4#

1
55301-0C030C0

UCK6#,UPK6#,USK6#..PLAT,SR5

BLACK,TRIM1#,2#

1
55301-0C031C0

UPK6#,USK6#..PLAT,SR5

BLACK,TRIM1#,2#,4#

1
55317A - PANEL, INSTRUMENT SIDE, RH
55317-0C020C0

UPK6#,USK6#..PLAT,SR5

BLACK,TRIM1#,2#,44

1
55317-0C020E0

UPK6#,USK6#

DK. BROWN,TRIM44

1
55317-0C020C0

UPK6#,USK6#..PLAT,SR5

BLACK,TRIM1#,2#,4#

1
55318C - PANEL, INSTRUMENT SIDE, LH
55318-0C020E0

UPK6#,USK6#

DK. BROWN,TRIM44

1
55318-0C020C0

UPK6#,USK6#..PLAT,SR5

BLACK,TRIM1#,2#,44

1
55318-0C020C0

UPK6#,USK6#..PLAT,SR5

BLACK,TRIM1#,2#,4#

1
55328 - PIN, INSTRUMENT PANEL, NO.1
55328-30140

USK6#

2
55328 - PIN, INSTRUMENT PANEL, NO.1
55328-30140

USK6#

2
55328A - STAY, INSTRUMENT PANEL, NO.3
55328-22060

USK6#

3
55328A - STAY, INSTRUMENT PANEL, NO.3
55328-22060

USK6#

3
55328A - STAY, INSTRUMENT PANEL, NO.3
55328-22060

USK6#

3
55330B - REINFORCEMENT ASSY, INSTRUMENT PANEL
55330-0C030

UCK6#,USK6#

1
55330-0C051

USK6#

1
55345A - CLIP, INSTRUMENT PANEL, NO.1
55345-0C020

USK6#

2
55345A - CLIP, INSTRUMENT PANEL, NO.1
55345-0C020

USK6#

2
55394C - BOLT, INSTRUMENT PANEL
55394-51011

USK6#

2
55409A - PANEL SUB-ASSY, INSTRUMENT PANEL SPEAKER
55472-0C010C0

UPK6#,USK6#..PLAT,SR5

BLACK,TRIM1#,2#,44

1
55472-0C010C0

UPK6#,USK6#..PLAT,SR5

BLACK,TRIM1#,2#,4#

1
55472-0C010E0

UPK6#,USK6#

DK. BROWN,TRIM44

1
55409F - PANEL SUB-ASSY, INSTRUMENT PANEL SPEAKER, NO.2
55473-0C010E0

UPK6#,USK6#

DK. BROWN,TRIM44

1
55473-0C010C0

UPK6#,USK6#..PLAT,SR5

BLACK,TRIM1#,2#,44

1
55473-0C010C0

UPK6#,USK6#..PLAT,SR5

BLACK,TRIM1#,2#,4#

1
55474E - PANEL SUB-ASSY, INSTRUMENT PANEL SPEAKER, NO.3
55474-0C010E0

UPK6#,USK6#

DK. BROWN,TRIM44

1
55474-0C010C0

UPK6#,USK6#..PLAT,SR5

BLACK,TRIM1#,2#,44

1
55474-0C010C0

UPK6#,USK6#..PLAT,SR5

BLACK,TRIM1#,2#,4#

1
73960A - AIR BAG ASSY, INSTRUMENT PANEL PASSENGER W/O DOOR
73960-0C010

UCK6#,USK6#

1
73960-0C030

USK6#

1
Common parts
90080-11353
90080-11627
90080-11658
90080-15073
90080-17191
90105-A0071
90119-A0001
90119-A0011
90159-50105
90183-A0002
90467-10201
90467-A0011
94334-15000
Linked diagrams
8202

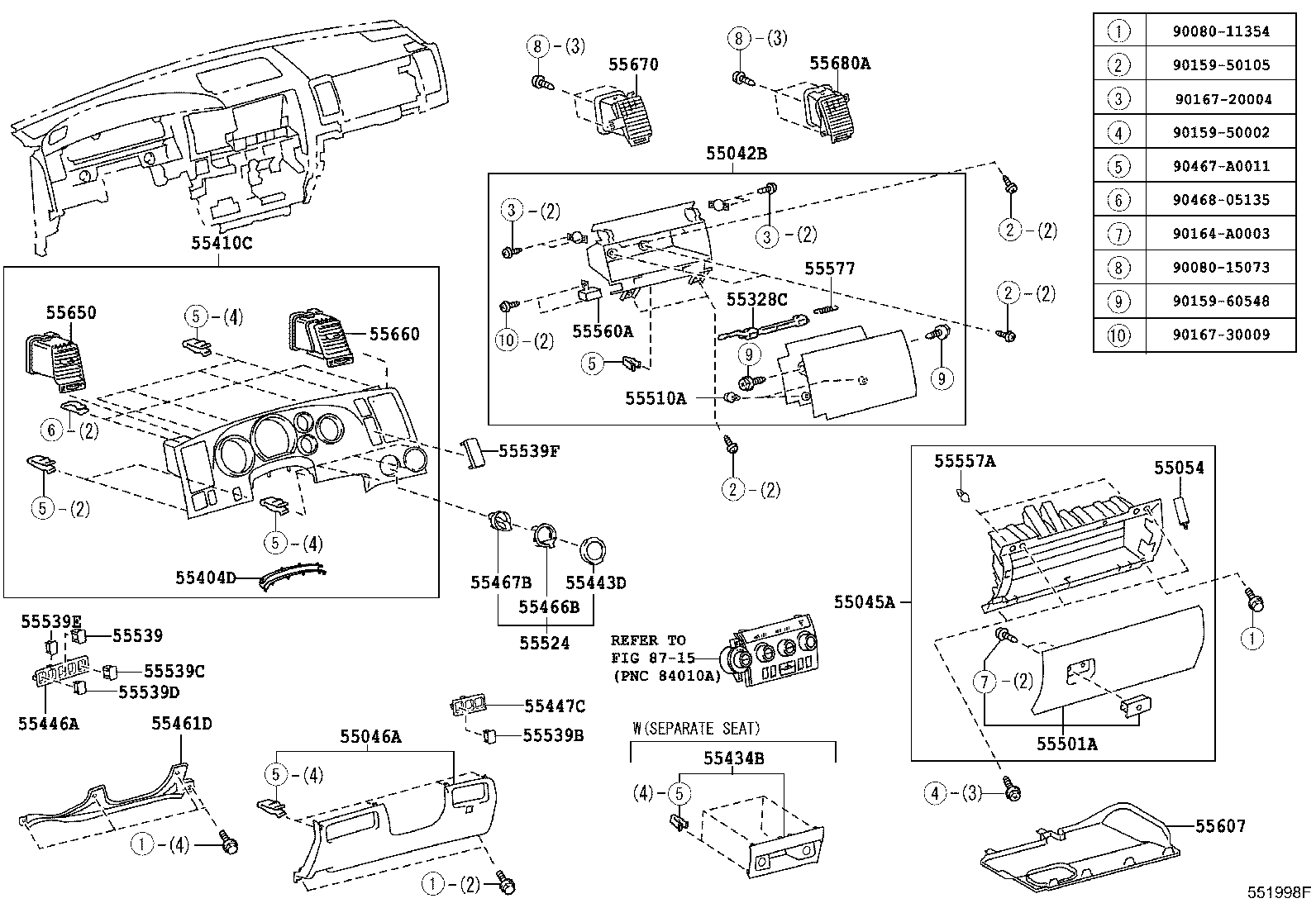

ILLUST NO. 2 OF 2(0711-0904)

Click highlighted areas on diagram

diagram 55042B 55045A 55046A 55054 55328C 55404D 55410C 55434B 55443D 55446A 55447C 55461D 55466B 55467B 55501A 55510A 55524 55539 55539B 55539C 55539D 55539E 55539F 55557A 55560A 55577 55607 55650 55660 55670 55680A 8715 9008011354 9008015073 9015950002 9015950105 9015960548 90164A0003 9016720004 9016730009 90467A0011 9046805135
Part # Description Qty Price
55042B - DOOR SUB-ASSY, INSTRUMENT PANEL BOX, NO.2
55042-0C011C0

UPK6#,USK6#..PLAT,SR5

BLACK,TRIM1#,2#,44

1
55042-0C011E0

UPK6#,USK6#

DK. BROWN,TRIM44

1
55042-0C011C0

UPK6#,USK6#..PLAT,SR5

BLACK,TRIM1#,2#,4#

1
55045A - PANEL SUB-ASSY, INSTRUMENT PANEL FINISH, LOWER RH
55045-0C010C1

UCK6#,USK6#..SR5

BLACK,TRIM2#

1
55045-0C010E3

UCK6#,USK6#

SAND BEIGE,TRIM4#

1
55045-0C010B1

UCK6#,USK6#

GRAY,TRIM1#

1
55320-0C012E1

UPK6#,USK6#

SAND BEIGE,TRIM4#

1
55320-0C012C0

UPK6#,USK6#..SR5

BLACK,TRIM2#

1
55320-0C012B0

UPK6#,USK6#

GRAY,TRIM1#

1
55046A - PANEL SUB-ASSY, INSTRUMENT PANEL FINISH, LOWER LH
55046-0C080B0

UPK6#,USK6#

GRAY,TRIM1#

1
55046-0C080C0

UPK6#,USK6#..SR5

BLACK,TRIM2#

1
55046-0C070B0

UCK6#,USK6#

GRAY,TRIM1#

1
55046-0C070C0

UCK6#,USK6#..SR5

BLACK,TRIM2#

1
55046-0C080E1

UPK6#,USK6#

SAND BEIGE,TRIM4#

1
55046-0C070E1

UCK6#,USK6#

SAND BEIGE,TRIM4#

1
55054 - STOPPER SUB-ASSY, GLOVE COMPARTMENT DOOR
55054-35010

UCK6#,USK6#

1
55054-0C020

USK6#

1
55328C - PIN, INSTRUMENT PANEL, NO.2
55328-0C040

USK6#

1
55404D - PANEL SUB-ASSY, INSTRUMENT CLUSTER FINISH
55404-0C020

USK6#

1
55410C - PANEL ASSY, INSTRUMENT CLUSTER FINISH
55410-0C040

UCK6#,USK6#..SR5

1
55410-0C110

USK6#..SR5

1
55434B - PANEL, INSTRUMENT PANEL FINISH, LOWER CENTER
55434-0C010C0

UPK6#,USK6#..PLAT,SR5

BLACK,TRIM1#,2#,44

1
55434-0C010E0

UPK6#,USK6#

DK. BROWN,TRIM44

1
55434-0C020C0

UPK6#,USK6#..PLAT,SR5

BLACK,TRIM1#,2#,4#

1
55446A - BASE, SWITCH HOLE, NO.1
55446-0C030

UPK6#,USK6#

1
55446-0C050

USK6#

1
55447C - BASE, SWITCH HOLE, NO.2
55447-0C011

USK6#

1
55461D - INSERT, INSTRUMENT PANEL SAFETY PAD, NO.1
55461-0C030

UCK6#,USK6#

1
55501A - DOOR SUB-ASSY, GLOVE COMPARTMENT
55501-0C010B0

UCK6#,USK6#

GRAY,TRIM1#

1
55501-0C010C0

UCK6#,USK6#..SR5

BLACK,TRIM2#

1
55501-0C010E1

UCK6#,USK6#

SAND BEIGE,TRIM4#

1
55510A - CUSHION(FOR GLOVE COMPARTMENT DOOR)
90541-05026

USK6#

2
55539 - COVER, SPARE SWITCH HOLE
55539-0C090

USK6#..LIMD,SR5

1
55539B - COVER, SPARE SWITCH HOLE, NO.2
55539-0C100

UCK6#,UPK6#,USK6#

1
55539-52060C0

UPK6#;USK65..HTWCF

BLACK

1
55539-52060C4

USK6#

BLACK

1
55539-52060C0

USK6#..(LIMD,SR5)..HTWC

BLACK,TRIM1#

1
55539C - COVER, SPARE SWITCH HOLE
55539-52060C0

UPK6#;USK65..HTWCF;USK6#..PLAT..HTWC

BLACK

1
55539-0C090

UPK6#,USK6#..LIMD,SR5

1
55539-52060C0

USK6#..(LIMD,SR5)..HTWC

BLACK,TRIM1#

1
55539D - COVER, SPARE SWITCH HOLE
55539-0C100

USK6#..LIMD,SR5

1
55539E - COVER, SPARE SWITCH HOLE
55539-0C100

USK6#..LIMD,SR5

1
55539F - COVER, SPARE SWITCH HOLE
55539-0C040

USK6#..SR5

1
55557A - CUSHION, GLOVE COMPARTMENT DOOR CHECK
55557-30080

USK6#

2
55560A - LOCK ASSY, GLOVE COMPARTMENT DOOR
55560-0C020C0

UPK6#,USK6#..PLAT,SR5

BLACK,TRIM1#,2#,44

1
55560-0C020E0

UPK6#,USK6#

TRIM44

1
55560-0C020C0

UPK6#,USK6#..PLAT,SR5

BLACK,TRIM1#,2#,4#

1
55577 - SPRING, GLOVE COMPARTMENT DOOR LOCK, NO.2
55577-0C010

USK6#

1
55607 - COVER SUB-ASSY, INSTRUMENT PANEL UNDER, NO.2
55607-0C010C0

UPK6#,USK6#..PLAT,SR5

BLACK,TRIM1#,2#,44

1
55607-0C020

UCK6#,USK6#

1
55607-0C010E0

UPK6#,USK6#

DK. BROWN,TRIM44

1
55607-0C010C0

UPK6#,USK6#..PLAT,SR5

BLACK,TRIM1#,2#,4#

1
55650 - REGISTER ASSY, INSTRUMENT PANEL, NO.1
55650-0C020

USK6#..SR5

1
55660 - REGISTER ASSY, INSTRUMENT PANEL, NO.2
55660-0C020

USK6#..SR5

1
55670 - REGISTER ASSY, INSTRUMENT PANEL, NO.3
55670-0C010

USK6#..SR5

1
55680A - REGISTER ASSY, INSTRUMENT PANEL, NO.4
55680-0C030

USK6#..SR5

1
Common parts
90080-11354
90080-15073
90159-50002
90159-50105
90159-60548
90164-A0003
90167-20004
90167-30009
90467-A0011
90468-05135
Linked diagrams
8715

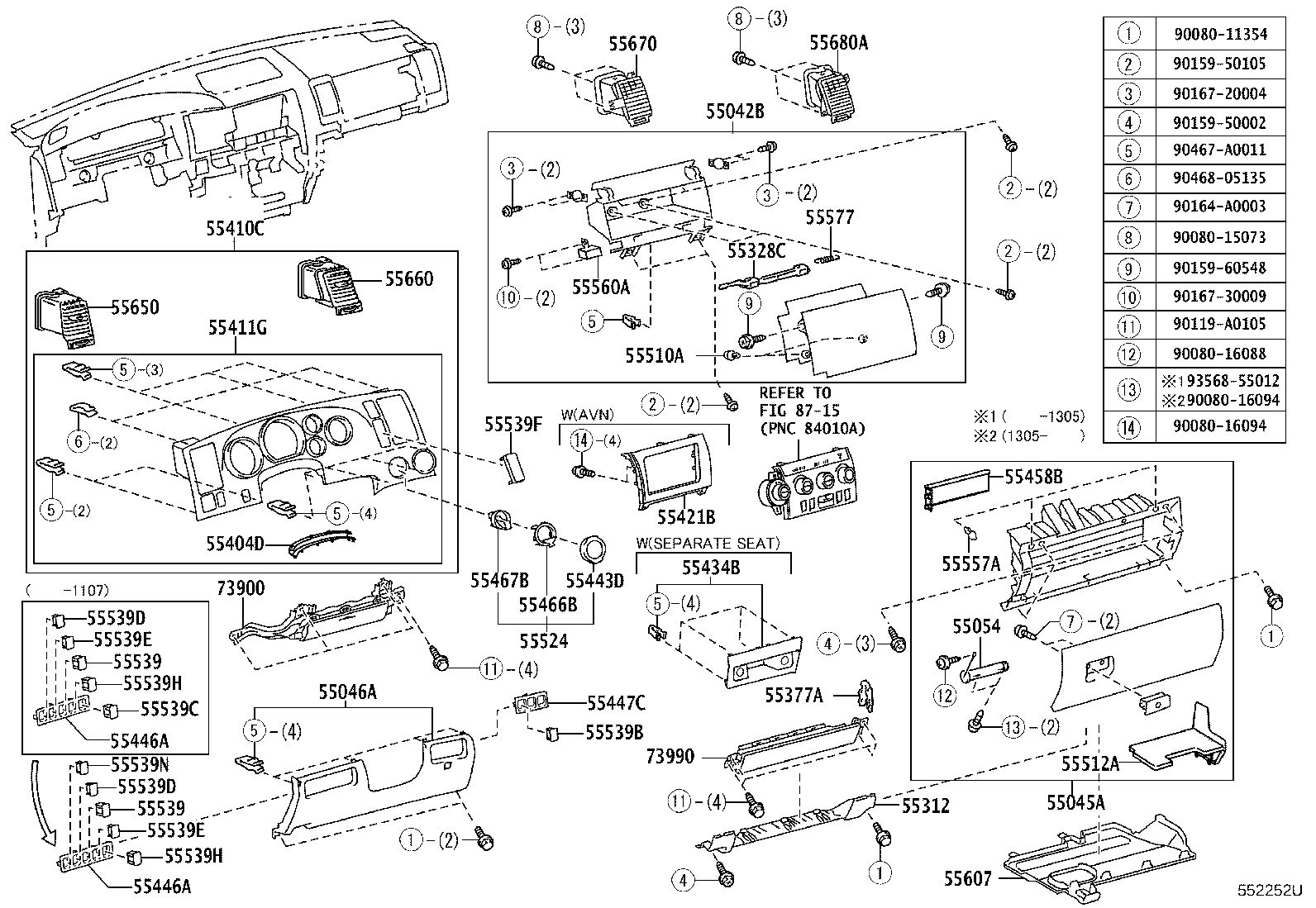

ILLUST NO. 2 OF 2(0904-1708)

Click highlighted areas on diagram

W(SRS KNEE AIR BAG)

diagram 55042B 55045A 55046A 55054 55312 55328C 55377A 55404D 55410C 55411G 55421B 55434B 55443D 55446A 55446A 55447C 55458B 55466B 55467B 55510A 55512A 55524 55539 55539 55539B 55539C 55539D 55539D 55539E 55539E 55539F 55539H 55539H 55539N 55557A 55560A 55577 55607 55650 55660 55670 55680A 73900 73990 8715 9008011354 9008015073 9008016088 9008016094 9008016094 90119A0105 9015950002 9015950105 9015960548 90164A0003 9016720004 9016730009 90467A0011 9046805135 9356855012
Part # Description Qty Price
55042B - DOOR SUB-ASSY, INSTRUMENT PANEL BOX, NO.2
55042-0C011C0

UPK6#,USK6#..PLAT,SR5

BLACK,TRIM1#,2#,44

1
55042-0C011E0

UPK6#,USK6#

DK. BROWN,TRIM44

1
55042-0C011C0

UPK6#,USK6#..PLAT,SR5

BLACK,TRIM1#,2#,4#

1
55045A - PANEL SUB-ASSY, INSTRUMENT PANEL FINISH, LOWER RH
55045-0C010C1

UCK6#,USK6#..SR5

BLACK,TRIM2#

1
55045-0C010E3

UCK6#,USK6#

SAND BEIGE,TRIM4#

1
55045-0C010B1

UCK6#,USK6#

GRAY,TRIM1#

1
55320-0C012E1

UPK6#,USK6#

SAND BEIGE,TRIM4#

1
55320-0C012C0

UPK6#,USK6#..SR5

BLACK,TRIM2#

1
55320-0C012B0

UPK6#,USK6#

GRAY,TRIM1#

1
55046A - PANEL SUB-ASSY, INSTRUMENT PANEL FINISH, LOWER LH
55046-0C080B0

UPK6#,USK6#

GRAY,TRIM1#

1
55046-0C080C0

UPK6#,USK6#..SR5

BLACK,TRIM2#

1
55046-0C070B0

UCK6#,USK6#

GRAY,TRIM1#

1
55046-0C070C0

UCK6#,USK6#..SR5

BLACK,TRIM2#

1
55046-0C080E1

UPK6#,USK6#

SAND BEIGE,TRIM4#

1
55046-0C070E1

UCK6#,USK6#

SAND BEIGE,TRIM4#

1
55054 - STOPPER SUB-ASSY, GLOVE COMPARTMENT DOOR
55054-35010

UCK6#,USK6#

1
55054-0C020

USK6#

1
55312 - PANEL, INSTRUMENT, LOWER
55312-0C010E0

UPK6#,USK6#

DK. BROWN,TRIM44

1
55312-0C010C0

UPK6#,USK6#..PLAT,SR5

BLACK,TRIM1#,2#,44

1
55312-0C010C0

UPK6#,USK6#..PLAT,SR5

BLACK,TRIM1#,2#,4#

1
55328C - PIN, INSTRUMENT PANEL, NO.2
55328-0C040

USK6#

1
55377A - BRACKET, INSTRUMENT PANEL MOUNTING, NO.2
55377-0C030

UPK6#,USK6#

1
55404D - PANEL SUB-ASSY, INSTRUMENT CLUSTER FINISH
55404-0C020

USK6#

1
55410C - PANEL ASSY, INSTRUMENT CLUSTER FINISH
55410-0C040

UCK6#,USK6#..SR5

1
55410-0C110

USK6#..SR5

1
55411G - PANEL, INSTRUMENT CLUSTER FINISH, NO.1
55403-0C080

USK6#..SR5

1
55421B - PANEL, INSTRUMENT CLUSTER FINISH, UPPER
55421-0C050

USK6#..SR5

AUDIO-AVN(DOP) 8SPEAKER

1
55421-0C070

USK6#

1
55421-0C050

UPK6#,USK6#..SR5

AUDIO-AVN CD 8SPEAKER

1
55434B - PANEL, INSTRUMENT PANEL FINISH, LOWER CENTER
55434-0C010C0

UPK6#,USK6#..PLAT,SR5

BLACK,TRIM1#,2#,44

1
55434-0C010E0

UPK6#,USK6#

DK. BROWN,TRIM44

1
55434-0C020C0

UPK6#,USK6#..PLAT,SR5

BLACK,TRIM1#,2#,4#

1
55446A - BASE, SWITCH HOLE, NO.1
55446-0C030

UPK6#,USK6#

1
55446-0C050

USK6#

1
55446A - BASE, SWITCH HOLE, NO.1
55446-0C030

UPK6#,USK6#

1
55446-0C050

USK6#

1
55447C - BASE, SWITCH HOLE, NO.2
55447-0C011

USK6#

1
55458B - COVER, INSTRUMENT, LWR
55459-0C010

USK6#

1
55510A - CUSHION(FOR GLOVE COMPARTMENT DOOR)
90541-05026

USK6#

2
55512A - PLATE, GLOVE COMPARTMENT
55512-0C010

USK6#

1
55539 - COVER, SPARE SWITCH HOLE
55539-0C090

USK6#..LIMD,SR5

1
55539 - COVER, SPARE SWITCH HOLE
55539-0C090

USK6#..LIMD,SR5

1
55539B - COVER, SPARE SWITCH HOLE, NO.2
55539-0C100

UCK6#,UPK6#,USK6#

1
55539-52060C0

UPK6#;USK65..HTWCF

BLACK

1
55539-52060C4

USK6#

BLACK

1
55539-52060C0

USK6#..(LIMD,SR5)..HTWC

BLACK,TRIM1#

1
55539C - COVER, SPARE SWITCH HOLE
55539-52060C0

UPK6#;USK65..HTWCF;USK6#..PLAT..HTWC

BLACK

1
55539-0C090

UPK6#,USK6#..LIMD,SR5

1
55539-52060C0

USK6#..(LIMD,SR5)..HTWC

BLACK,TRIM1#

1
55539D - COVER, SPARE SWITCH HOLE
55539-0C100

USK6#..LIMD,SR5

1
55539D - COVER, SPARE SWITCH HOLE
55539-0C100

USK6#..LIMD,SR5

1
55539E - COVER, SPARE SWITCH HOLE
55539-0C100

USK6#..LIMD,SR5

1
55539E - COVER, SPARE SWITCH HOLE
55539-0C100

USK6#..LIMD,SR5

1
55539F - COVER, SPARE SWITCH HOLE
55539-0C040

USK6#..SR5

1
55539H - COVER, SPARE SWITCH HOLE
55539-52060C0

USK6#

BLACK

1
55539-52060C4

USK6#

BLACK

1
55539H - COVER, SPARE SWITCH HOLE
55539-52060C0

USK6#

BLACK

1
55539-52060C4

USK6#

BLACK

1
55539N - COVER, SPARE SWITCH HOLE
55539-0C170

USK6#..LIMD,SR5

1
55557A - CUSHION, GLOVE COMPARTMENT DOOR CHECK
55557-30080

USK6#

2
55560A - LOCK ASSY, GLOVE COMPARTMENT DOOR
55560-0C020C0

UPK6#,USK6#..PLAT,SR5

BLACK,TRIM1#,2#,44

1
55560-0C020E0

UPK6#,USK6#

TRIM44

1
55560-0C020C0

UPK6#,USK6#..PLAT,SR5

BLACK,TRIM1#,2#,4#

1
55577 - SPRING, GLOVE COMPARTMENT DOOR LOCK, NO.2
55577-0C010

USK6#

1
55607 - COVER SUB-ASSY, INSTRUMENT PANEL UNDER, NO.2
55607-0C010C0

UPK6#,USK6#..PLAT,SR5

BLACK,TRIM1#,2#,44

1
55607-0C020

UCK6#,USK6#

1
55607-0C010E0

UPK6#,USK6#

DK. BROWN,TRIM44

1
55607-0C010C0

UPK6#,USK6#..PLAT,SR5

BLACK,TRIM1#,2#,4#

1
55650 - REGISTER ASSY, INSTRUMENT PANEL, NO.1
55650-0C020

USK6#..SR5

1
55660 - REGISTER ASSY, INSTRUMENT PANEL, NO.2
55660-0C020

USK6#..SR5

1
55670 - REGISTER ASSY, INSTRUMENT PANEL, NO.3
55670-0C010

USK6#..SR5

1
55680A - REGISTER ASSY, INSTRUMENT PANEL, NO.4
55680-0C030

USK6#..SR5

1
73900 - AIR BAG ASSY, INSTRUMENT PANEL, LOWER NO.1
73900-0C020B0

UPK6#,USK6#

GRAY,TRIM1#

1
73900-0C020E1

UPK6#,USK6#

SAND BEIGE,TRIM4#

1
73900-0C020C0

UPK6#,USK6#..SR5

BLACK,TRIM2#

1
73990 - AIR BAG ASSY, INSTRUMENT PANEL, LOWER NO.2
73990-0C010C0

UPK6#,USK6#..PLAT,SR5

BLACK,TRIM1#,2#,4#

1
73990-0C010C0

UPK6#,USK6#..PLAT,SR5

BLACK,TRIM1#,2#,44

1
73990-0C010E4

UPK6#,USK6#

DK. BROWN,TRIM44

1
Common parts
90080-11354
90080-15073
90080-16088
90080-16094
90119-A0105
90159-50002
90159-50105
90159-60548
90164-A0003
90167-20004
90167-30009
90467-A0011
90468-05135
93568-55012
Linked diagrams
8715
