AZE151L-FHPNKA (2007)

Toyota Scion Xb

Production Mar 2007 - Mar 2010
Engine 2AZFE
Transmission ATM
Displacement 2500cc
Power 168 HP (125 kW)

ILLUST NO. 1 OF 3(0703- )

Click highlighted areas on diagram

HEATER CONTROL

diagram 5501 55901 55902B 55903A 55906D 55909C 55910B 55910B 55910B
Part # Description Qty Price
55901 - BASE SUB-ASSY, HEATER CONTROL
55901-12200

AZE151

1
55902B - CONTROL SUB-ASSY, HEATER
55902-12110

AZE151

1
55903A - CONTROL SUB-ASSY, HEATER, NO.3
55903-12210

AZE151

1
55906D - CABLE SUB-ASSY, HEATER CONTROL, NO.2
55906-26060

AZE151

1
55909C - CABLE SUB-ASSY, AIRMIX DAMPER CONTROL
55909-26080

AZE151

1
55910B - BULB, HEATER CONTROL
90010-01145

AZE151

3
55910B - BULB, HEATER CONTROL
90010-01145

AZE151

3
55910B - BULB, HEATER CONTROL
90010-01145

AZE151

3
Linked diagrams
5501

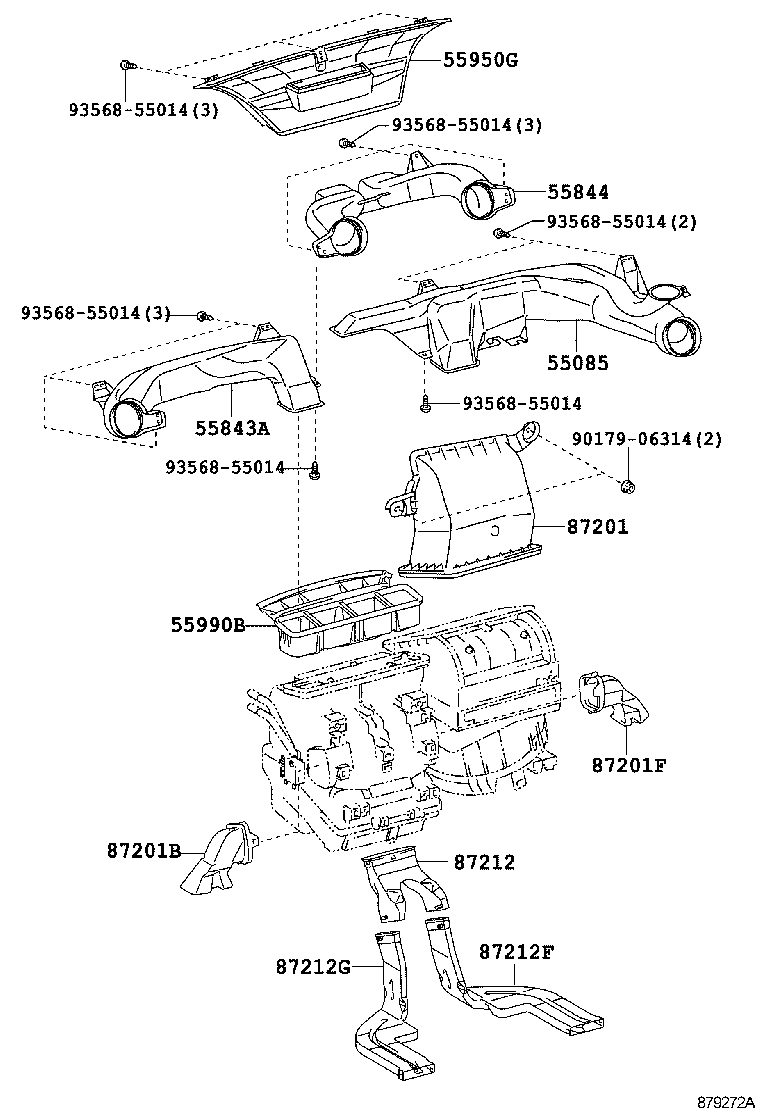

ILLUST NO. 2 OF 3(0703- )

Click highlighted areas on diagram

AIR DUCT

diagram 55085 55843A 55844 55950G 55990B 87201 87201B 87201F 87212 87212F 87212G 9017906314 9356855014 9356855014 9356855014 9356855014 9356855014 9356855014
Part # Description Qty Price
55085 - DUCT SUB-ASSY, HEATER TO REGISTER, NO.2
55085-12170

AZE151

1
55843A - DUCT, HEATER TO REGISTER, NO.1
55843-12380

AZE151

1
55844 - DUCT, HEATER TO REGISTER, NO.2
55844-12530

AZE151

1
55950G - NOZZLE ASSY, DEFROSTER
55950-12300

AZE151

1
55990B - NOZZLE ASSY, DEFROSTER, LOWER
55990-12060

AZE151

1
87201 - DUCT SUB-ASSY, AIR, NO.1
87220-12060

AZE151

1
87201B - DUCT SUB-ASSY, AIR, NO.2
87211-12350

AZE151

1
87201F - DUCT SUB-ASSY, AIR, NO.3
87211-12340

AZE151

1
87212 - DUCT, AIR, REAR NO.1
87215-12050

AZE151

1
87212F - DUCT, AIR, REAR NO.2
87212-12130

AZE151

1
87212G - DUCT, AIR, REAR NO.3
87213-12090

AZE151

1
Common parts
90179-06314
93568-55014

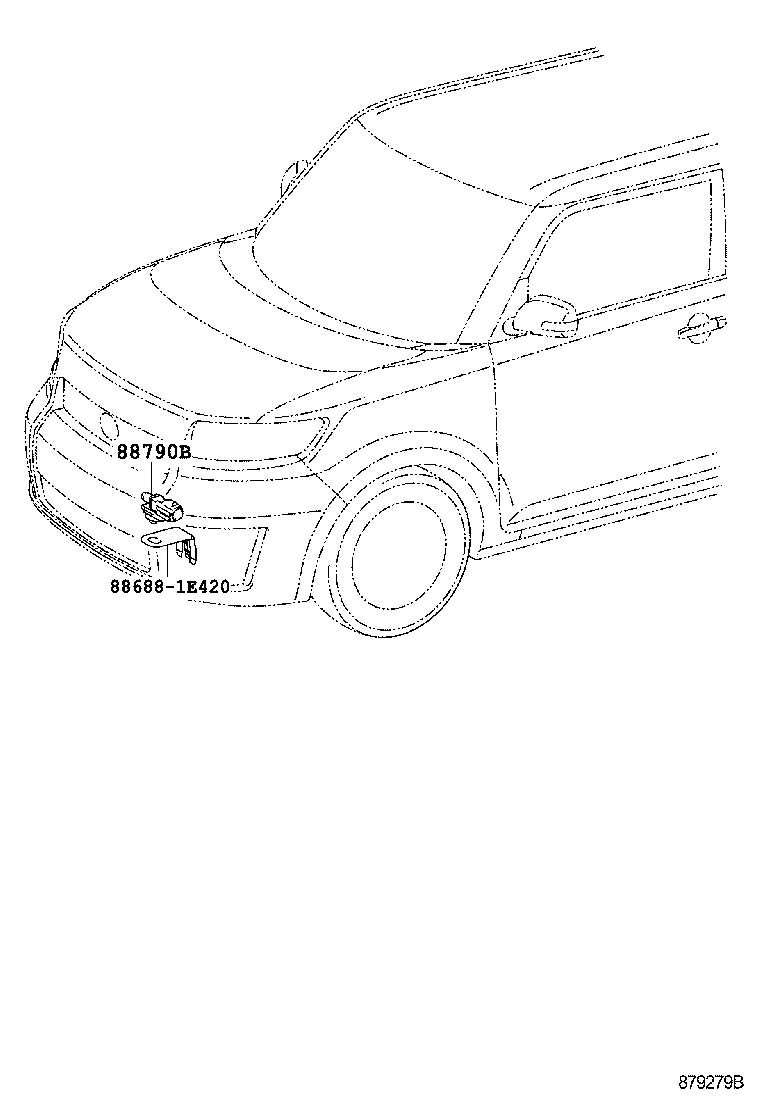

ILLUST NO. 3 OF 3(0703- )

Click highlighted areas on diagram

SENSOR

diagram 886881E420 88790B
Part # Description Qty Price
88790B - THERMISTOR ASSY
88790-22131

AZE151

1
Common parts
88688-1E420
