DDF5-NAC (2018)

Toyota Scion Ia/Yaris R/Ia

Production Aug 2018 - Aug 2019
Engine P5 1500
Transmission 6FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

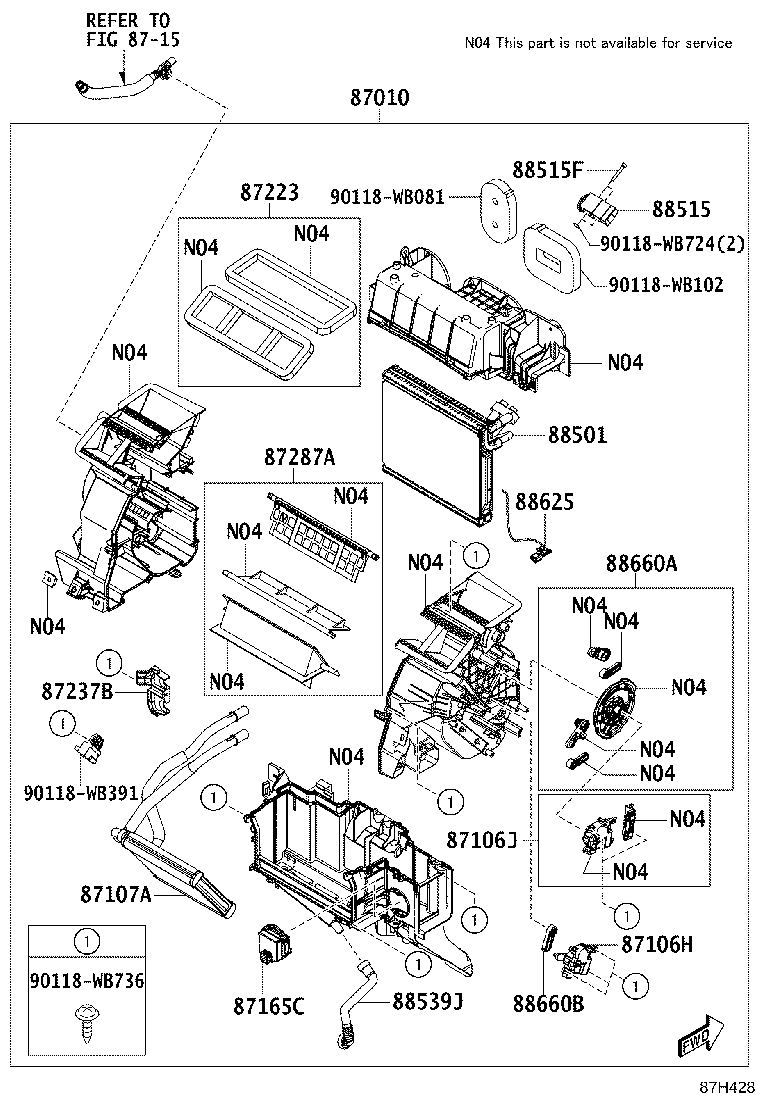

ILLUST NO. 1 OF 2(1808- )DDF# ; (1908- )HI..USA

Click highlighted areas on diagram

ELECT.HEATER CONRTOL

diagram 87010 87106H 87106J 87107A 8715 87165C 87223 87237B 87287A 88501 88515 88515F 88539J 88625 88660A 88660B 90118WB081 90118WB102 90118WB391 90118WB724 90118WB736
Part # Description Qty Price
87010 - UNIT ASSY, AIR CONDITIONER
87010-WB006

DAEC1..C,E,F;DDF5..A,B,D,E,F,G;DADW1,DAEA1,DAEB1,DAED1,DAEE1,DDF4,8,9..A,B,C,D

1
87010-WB003

DAEA1,DAEC1,DDF5..HI..USA

1
87106H - SERVO SUB-ASSY, DAMPER(FOR AIRMIX)
87106-WB001

DAEA1,DAEC1,DDF5..HI..USA

1
87106J - SERVO SUB-ASSY, DAMPER(FOR MODE)
87106-WB002

DAEA1,DAEC1,DDF5..HI..USA

1
87107A - UNIT SUB-ASSY, HEATER RADIATOR
87107-WB002

DADW1,DAEA1,DAEB1,DAEC1,DAED1,DAEE1,DB7P,DD1B,F4,F5,DM0S,0T

1
87165C - CONTROL, BLOWER MOTOR
87165-WB001

DADW1,DAEA1,DAEB1,DAEC1,DAED1,DAEE1,DDF#

1
87223 - PAD, AIR DUCT
87429-WB001

DADW1,DAEA1,DAEB1,DAEC1,DAED1,DAEE1,DB7P,DD1B,F4,F5,DM0S,0T

1
87237B - COVER, HEATER PIPING
87237-WB001

DADW1,DAEA1,DAEB1,DAEC1,DAED1,DAEE1,DB7P,DD1B,F4,F5,DM0S,0T

1
87287A - DAMPER, HEATER AIR
87287-WB001

DADW1,DAEA1,DAEB1,DAEC1,DAED1,DAEE1,DB7P,DD1B,F4,F5,DM0S,0T

1
88515 - VALVE, COOLER EXPANSION
88515-WB001

DADW1,DAEA1,DAEB1,DAEC1,DAED1,DAEE1,DB7P,DD1B,F4,F5,DM0S,0T

1
88515F - BOLT(FOR COOLER EXPANSION VALVE)
90118-WB365

DADW1,DAEA1,DAEB1,DAEC1,DAED1,DAEE1,DB7P,DD1B,F4,F5,DM0S,0T

2
88539J - HOSE, DRAIN COOLER
88539-WB001

DADW1,DAEA1,DAEB1,DAEC1,DAED1,DAEE1,DB7P,DD1B,F4,F5,DM0S,0T

1
88625 - THERMISTOR, COOLER, NO.1
88625-WB001

DADW1,DAEA1,DAEB1,DAEC1,DAED1,DAEE1,DB7P,DD1B,F4,F5,DM0S,0T

1
88660A - SERVO ASSY, AIR CONDITIONER, NO.1
88660-WB001

DAEA1,DAEC1,DDF5..HI..USA

1
88660-WB003

DAEC1..C,E,F;DDF5..A,B,D,E,F,G;DADW1,DAEA1,DAEB1,DAED1,DAEE1,DDF4,8,9..A,B,C,D

1
88660B - SERVO ASSY, AIR CONDITIONER, NO.2
88660-WB002

DAEC1..C,E,F;DDF5..A,B,D,E,F,G;DADW1,DAEA1,DAEB1,DAED1,DAEE1,DDF4,8,9..A,B,C,D

1
88660-WB004

DAEA1,DAEC1,DDF5..HI..USA

1
Common parts
90118-WB081
90118-WB102
90118-WB391
90118-WB724
90118-WB736
Linked diagrams
8715

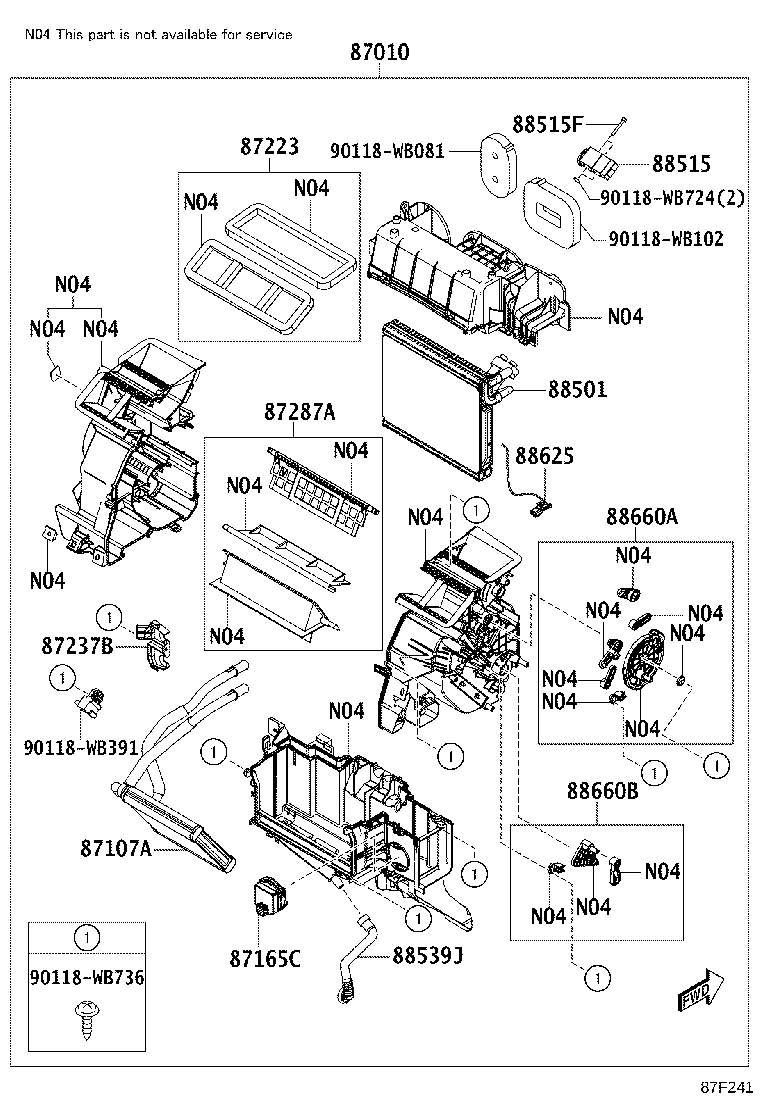

ILLUST NO. 1 OF 2(1808- )DDF# ; (1908- )DAEC1..C,E,F ; (1908- )DADW1,DAEA1,DAEB1,DAED1,DAEE

Click highlighted areas on diagram

MECHA-LOGI.HEATER CONTROL

diagram 87010 87107A 87165C 87223 87237B 87287A 88501 88515 88515F 88539J 88625 88660A 88660B 90118WB081 90118WB102 90118WB391 90118WB724 90118WB736
Part # Description Qty Price
87010 - UNIT ASSY, AIR CONDITIONER
87010-WB006

DAEC1..C,E,F;DDF5..A,B,D,E,F,G;DADW1,DAEA1,DAEB1,DAED1,DAEE1,DDF4,8,9..A,B,C,D

1
87010-WB003

DAEA1,DAEC1,DDF5..HI..USA

1
87107A - UNIT SUB-ASSY, HEATER RADIATOR
87107-WB002

DADW1,DAEA1,DAEB1,DAEC1,DAED1,DAEE1,DB7P,DD1B,F4,F5,DM0S,0T

1
87165C - CONTROL, BLOWER MOTOR
87165-WB001

DADW1,DAEA1,DAEB1,DAEC1,DAED1,DAEE1,DDF#

1
87223 - PAD, AIR DUCT
87429-WB001

DADW1,DAEA1,DAEB1,DAEC1,DAED1,DAEE1,DB7P,DD1B,F4,F5,DM0S,0T

1
87237B - COVER, HEATER PIPING
87237-WB001

DADW1,DAEA1,DAEB1,DAEC1,DAED1,DAEE1,DB7P,DD1B,F4,F5,DM0S,0T

1
87287A - DAMPER, HEATER AIR
87287-WB001

DADW1,DAEA1,DAEB1,DAEC1,DAED1,DAEE1,DB7P,DD1B,F4,F5,DM0S,0T

1
88515 - VALVE, COOLER EXPANSION
88515-WB001

DADW1,DAEA1,DAEB1,DAEC1,DAED1,DAEE1,DB7P,DD1B,F4,F5,DM0S,0T

1
88515F - BOLT(FOR COOLER EXPANSION VALVE)
90118-WB365

DADW1,DAEA1,DAEB1,DAEC1,DAED1,DAEE1,DB7P,DD1B,F4,F5,DM0S,0T

2
88539J - HOSE, DRAIN COOLER
88539-WB001

DADW1,DAEA1,DAEB1,DAEC1,DAED1,DAEE1,DB7P,DD1B,F4,F5,DM0S,0T

1
88625 - THERMISTOR, COOLER, NO.1
88625-WB001

DADW1,DAEA1,DAEB1,DAEC1,DAED1,DAEE1,DB7P,DD1B,F4,F5,DM0S,0T

1
88660A - SERVO ASSY, AIR CONDITIONER, NO.1
88660-WB001

DAEA1,DAEC1,DDF5..HI..USA

1
88660-WB003

DAEC1..C,E,F;DDF5..A,B,D,E,F,G;DADW1,DAEA1,DAEB1,DAED1,DAEE1,DDF4,8,9..A,B,C,D

1
88660B - SERVO ASSY, AIR CONDITIONER, NO.2
88660-WB002

DAEC1..C,E,F;DDF5..A,B,D,E,F,G;DADW1,DAEA1,DAEB1,DAED1,DAEE1,DDF4,8,9..A,B,C,D

1
88660-WB004

DAEA1,DAEC1,DDF5..HI..USA

1
Common parts
90118-WB081
90118-WB102
90118-WB391
90118-WB724
90118-WB736
