AXAA54L-CNZGBK (2018)

Toyota Rav4 (Nap)

Production Dec 2018 - Sep 2020
Engine A25AFKS
Transmission 8FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

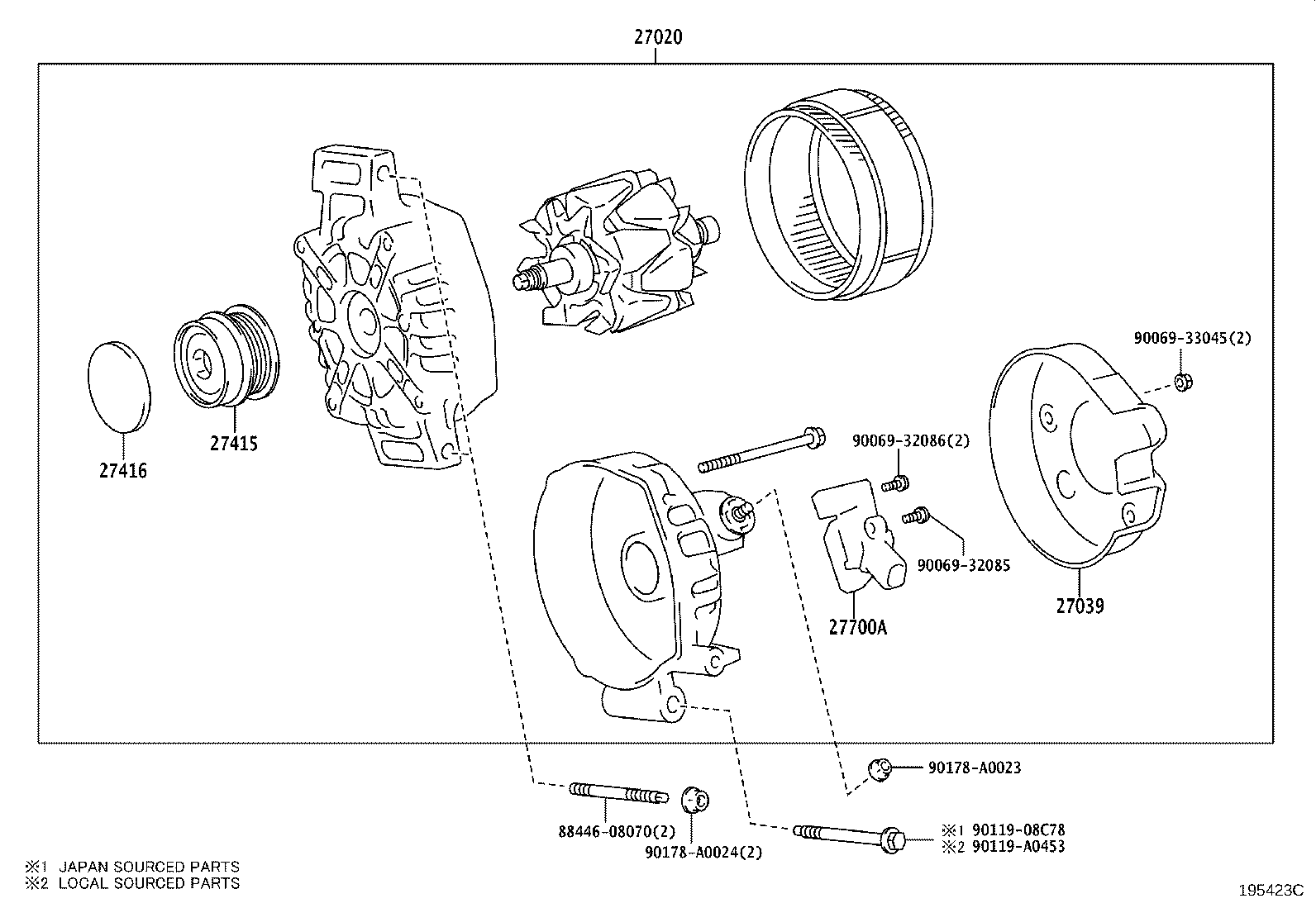

(1812- )A25AFKS

Click highlighted areas on diagram

12V 115A

diagram 27020 27039 27415 27416 27700A 8844608070 9006932085 9006932086 9006933045 9011908C78 90119A0453 90178A0023 90178A0024
Part # Description Qty Price
27020 - ALTERNATOR ASSY
27060-F0040

A25AFKS..AXAA5#..G

12V 130A,*COS,W(STEERING HEATER&REAR SEAT HEATER)

1
27060-F2010

A25AFKS..AXAA52..G,X;A25AFKS..AXAA54..G,V;A25AFKS..AXAA52..M..CND;A25AFKS..AXAA54..(M,X)..CND

12V 115A

1
27060-F0040

A25AFKS..AXAA5#..G,V;A25AFKS..AXAA5#..M..CND

12V 130A,COLD AREA SPEC,W(STEERING HEATER)

1
27039 - COVER, ALTERNATOR REAR END
27039-F2010

A25AFKS..AXAA52..G,X;A25AFKS..AXAA54..G,V;A25AFKS..AXAA52..M..CND;A25AFKS..AXAA54..(M,X)..CND

1
27039-0C170

A25AFKS..AXAA5#..G

*COS,W(STEERING HEATER&REAR SEAT HEATER)

1
27039-0C170

A25AFKS..AXAA5#..G,V;A25AFKS..AXAA5#..M..CND

COLD AREA SPEC,W(STEERING HEATER)

1
27415 - PULLEY, ALTERNATOR W/CLUTCH
27415-F0010

A25AFKS..AXAA5#..G,V;A25AFKS..AXAA5#..M..CND

COLD AREA SPEC,W(STEERING HEATER)

1
27415-F0010

A25AFKS..AXAA5#..G

*COS,W(STEERING HEATER&REAR SEAT HEATER)

1
27415-F0040

A25AFKS..AXAA52..G,X;A25AFKS..AXAA54..G,V;A25AFKS..AXAA52..M..CND;A25AFKS..AXAA54..(M,X)..CND

1
27416 - CAP, ALTERNATOR PULLEY
27416-0W050

A25AFKS..AXAA5#

1
27700A - REGULATOR ASSY, GENERATOR
27700-F2010

A25AFKS..AXAA52..G,X;A25AFKS..AXAA54..G,V;A25AFKS..AXAA52..M..CND;A25AFKS..AXAA54..(M,X)..CND

1
Common parts
88446-08070
90069-32085
90069-32086
90069-33045
90119-08C78
90119-A0453
90178-A0023
90178-A0024

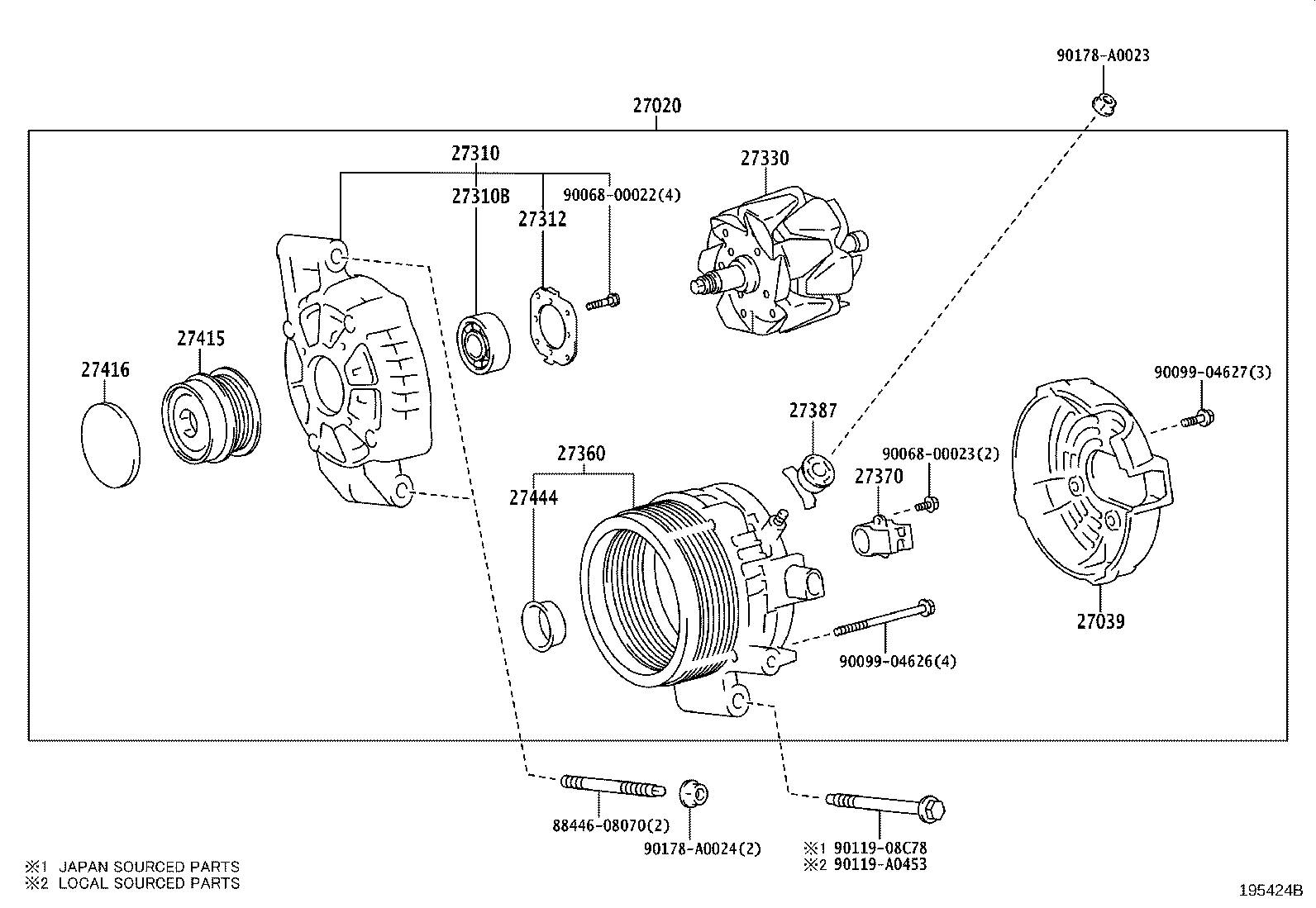

(1812- )A25AFKS

Click highlighted areas on diagram

12V 130A

diagram 27020 27039 27310 27310B 27312 27330 27360 27370 27387 27415 27416 27444 8844608070 9006800022 9006800023 9009904626 9009904627 9011908C78 90119A0453 90178A0023 90178A0024
Part # Description Qty Price
27020 - ALTERNATOR ASSY
27060-F0040

A25AFKS..AXAA5#..G

12V 130A,*COS,W(STEERING HEATER&REAR SEAT HEATER)

1
27060-F2010

A25AFKS..AXAA52..G,X;A25AFKS..AXAA54..G,V;A25AFKS..AXAA52..M..CND;A25AFKS..AXAA54..(M,X)..CND

12V 115A

1
27060-F0040

A25AFKS..AXAA5#..G,V;A25AFKS..AXAA5#..M..CND

12V 130A,COLD AREA SPEC,W(STEERING HEATER)

1
27039 - COVER, ALTERNATOR REAR END
27039-F2010

A25AFKS..AXAA52..G,X;A25AFKS..AXAA54..G,V;A25AFKS..AXAA52..M..CND;A25AFKS..AXAA54..(M,X)..CND

1
27039-0C170

A25AFKS..AXAA5#..G

*COS,W(STEERING HEATER&REAR SEAT HEATER)

1
27039-0C170

A25AFKS..AXAA5#..G,V;A25AFKS..AXAA5#..M..CND

COLD AREA SPEC,W(STEERING HEATER)

1
27310 - FRAME ASSY, DRIVE END, ALTERNATOR
27310-F2020

A25AFKS..AXAA5#..G

*COS,W(STEERING HEATER&REAR SEAT HEATER)

1
27310-F2020

A25AFKS..AXAA5#..G,V;A25AFKS..AXAA5#..M..CND

COLD AREA SPEC,W(STEERING HEATER)

1
27310B - BEARING(FOR ALTERNATOR DRIVE END FRAME)
90068-10033

A25AFKS..AXAA5#..G,V;A25AFKS..AXAA5#..M..CND

COLD AREA SPEC,W(STEERING HEATER)

1
90068-10033

A25AFKS..AXAA5#..G

*COS,W(STEERING HEATER&REAR SEAT HEATER)

1
27312 - PLATE, RETAINER
27312-72100

A25AFKS..AXAA5#..G,V;A25AFKS..AXAA5#..M..CND

COLD AREA SPEC,W(STEERING HEATER)

1
27312-72100

A25AFKS..AXAA5#..G

*COS,W(STEERING HEATER&REAR SEAT HEATER)

1
27330 - ROTOR ASSY, ALTERNATOR
27330-0P400

A25AFKS..AXAA5#..G

*COS,W(STEERING HEATER&REAR SEAT HEATER)

1
27330-0P400

A25AFKS..AXAA5#..G,V;A25AFKS..AXAA5#..M..CND

COLD AREA SPEC,W(STEERING HEATER)

1
27360 - COIL ASSY, ALTERNATOR
27360-F2020

A25AFKS..AXAA5#..G,V;A25AFKS..AXAA5#..M..CND

COLD AREA SPEC,W(STEERING HEATER)

1
27360-F2020

A25AFKS..AXAA5#..G

*COS,W(STEERING HEATER&REAR SEAT HEATER)

1
27370 - HOLDER ASSY, ALTERNATOR BRUSH
27370-0V160

A25AFKS..AXAA5#..G

*COS,W(STEERING HEATER&REAR SEAT HEATER)

1
27370-0V160

A25AFKS..AXAA5#..G,V;A25AFKS..AXAA5#..M..CND

COLD AREA SPEC,W(STEERING HEATER)

1
27387 - INSULATOR, TERMINAL
27387-20130

A25AFKS..AXAA5#..G

*COS,W(STEERING HEATER&REAR SEAT HEATER)

1
27387-20130

A25AFKS..AXAA5#..G,V;A25AFKS..AXAA5#..M..CND

COLD AREA SPEC,W(STEERING HEATER)

1
27415 - PULLEY, ALTERNATOR W/CLUTCH
27415-F0010

A25AFKS..AXAA5#..G,V;A25AFKS..AXAA5#..M..CND

COLD AREA SPEC,W(STEERING HEATER)

1
27415-F0010

A25AFKS..AXAA5#..G

*COS,W(STEERING HEATER&REAR SEAT HEATER)

1
27415-F0040

A25AFKS..AXAA52..G,X;A25AFKS..AXAA54..G,V;A25AFKS..AXAA52..M..CND;A25AFKS..AXAA54..(M,X)..CND

1
27416 - CAP, ALTERNATOR PULLEY
27416-0W050

A25AFKS..AXAA5#

1
27444 - PACKING, ALTERNATOR BEARING COVER
27444-0C170

A25AFKS..AXAA5#..G,V;A25AFKS..AXAA5#..M..CND

COLD AREA SPEC,W(STEERING HEATER)

1
27444-0C170

A25AFKS..AXAA5#..G

*COS,W(STEERING HEATER&REAR SEAT HEATER)

1
Common parts
88446-08070
90068-00022
90068-00023
90099-04626
90099-04627
90119-08C78
90119-A0453
90178-A0023
90178-A0024

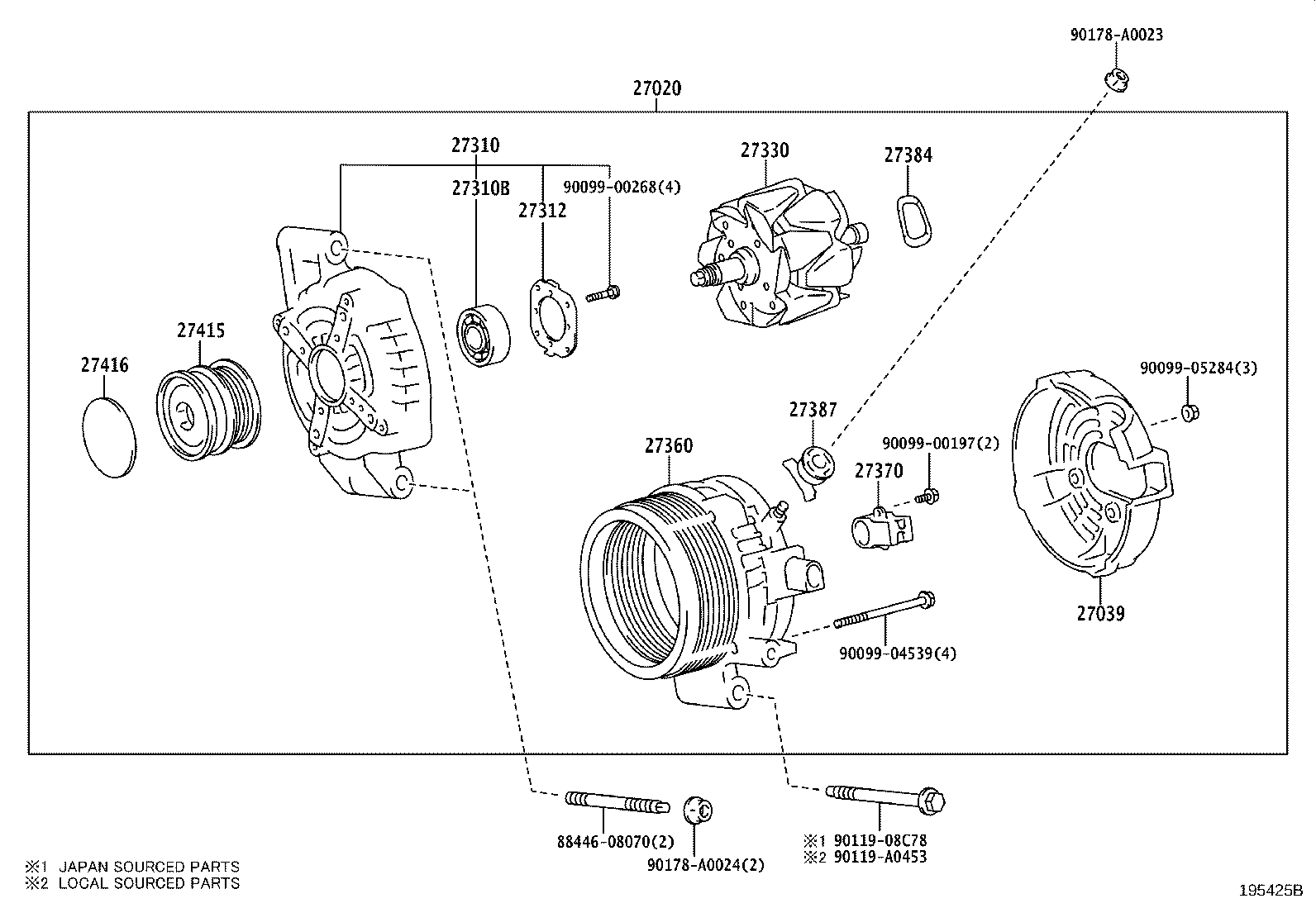

(1812- )A25AFKS

Click highlighted areas on diagram

12V 150A

diagram 27020 27039 27310 27310B 27312 27330 27360 27370 27384 27387 27415 27416 8844608070 9009900197 9009900268 9009904539 9009905284 9011908C78 90119A0453 90178A0023 90178A0024
Part # Description Qty Price
27020 - ALTERNATOR ASSY
27060-F0040

A25AFKS..AXAA5#..G

12V 130A,*COS,W(STEERING HEATER&REAR SEAT HEATER)

1
27060-F2010

A25AFKS..AXAA52..G,X;A25AFKS..AXAA54..G,V;A25AFKS..AXAA52..M..CND;A25AFKS..AXAA54..(M,X)..CND

12V 115A

1
27060-F0040

A25AFKS..AXAA5#..G,V;A25AFKS..AXAA5#..M..CND

12V 130A,COLD AREA SPEC,W(STEERING HEATER)

1
27039 - COVER, ALTERNATOR REAR END
27039-F2010

A25AFKS..AXAA52..G,X;A25AFKS..AXAA54..G,V;A25AFKS..AXAA52..M..CND;A25AFKS..AXAA54..(M,X)..CND

1
27039-0C170

A25AFKS..AXAA5#..G

*COS,W(STEERING HEATER&REAR SEAT HEATER)

1
27039-0C170

A25AFKS..AXAA5#..G,V;A25AFKS..AXAA5#..M..CND

COLD AREA SPEC,W(STEERING HEATER)

1
27310 - FRAME ASSY, DRIVE END, ALTERNATOR
27310-F2020

A25AFKS..AXAA5#..G

*COS,W(STEERING HEATER&REAR SEAT HEATER)

1
27310-F2020

A25AFKS..AXAA5#..G,V;A25AFKS..AXAA5#..M..CND

COLD AREA SPEC,W(STEERING HEATER)

1
27310B - BEARING(FOR ALTERNATOR DRIVE END FRAME)
90068-10033

A25AFKS..AXAA5#..G,V;A25AFKS..AXAA5#..M..CND

COLD AREA SPEC,W(STEERING HEATER)

1
90068-10033

A25AFKS..AXAA5#..G

*COS,W(STEERING HEATER&REAR SEAT HEATER)

1
27312 - PLATE, RETAINER
27312-72100

A25AFKS..AXAA5#..G,V;A25AFKS..AXAA5#..M..CND

COLD AREA SPEC,W(STEERING HEATER)

1
27312-72100

A25AFKS..AXAA5#..G

*COS,W(STEERING HEATER&REAR SEAT HEATER)

1
27330 - ROTOR ASSY, ALTERNATOR
27330-0P400

A25AFKS..AXAA5#..G

*COS,W(STEERING HEATER&REAR SEAT HEATER)

1
27330-0P400

A25AFKS..AXAA5#..G,V;A25AFKS..AXAA5#..M..CND

COLD AREA SPEC,W(STEERING HEATER)

1
27360 - COIL ASSY, ALTERNATOR
27360-F2020

A25AFKS..AXAA5#..G,V;A25AFKS..AXAA5#..M..CND

COLD AREA SPEC,W(STEERING HEATER)

1
27360-F2020

A25AFKS..AXAA5#..G

*COS,W(STEERING HEATER&REAR SEAT HEATER)

1
27370 - HOLDER ASSY, ALTERNATOR BRUSH
27370-0V160

A25AFKS..AXAA5#..G

*COS,W(STEERING HEATER&REAR SEAT HEATER)

1
27370-0V160

A25AFKS..AXAA5#..G,V;A25AFKS..AXAA5#..M..CND

COLD AREA SPEC,W(STEERING HEATER)

1
27387 - INSULATOR, TERMINAL
27387-20130

A25AFKS..AXAA5#..G

*COS,W(STEERING HEATER&REAR SEAT HEATER)

1
27387-20130

A25AFKS..AXAA5#..G,V;A25AFKS..AXAA5#..M..CND

COLD AREA SPEC,W(STEERING HEATER)

1
27415 - PULLEY, ALTERNATOR W/CLUTCH
27415-F0010

A25AFKS..AXAA5#..G,V;A25AFKS..AXAA5#..M..CND

COLD AREA SPEC,W(STEERING HEATER)

1
27415-F0010

A25AFKS..AXAA5#..G

*COS,W(STEERING HEATER&REAR SEAT HEATER)

1
27415-F0040

A25AFKS..AXAA52..G,X;A25AFKS..AXAA54..G,V;A25AFKS..AXAA52..M..CND;A25AFKS..AXAA54..(M,X)..CND

1
27416 - CAP, ALTERNATOR PULLEY
27416-0W050

A25AFKS..AXAA5#

1
Common parts
88446-08070
90099-00197
90099-00268
90099-04539
90099-05284
90119-08C78
90119-A0453
90178-A0023
90178-A0024
