ASA44L-CNTXKA (2013)

Toyota Rav4 (Nap)

Production Jan 2013 - Nov 2015
Engine 2ARFE
Transmission 6FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

(1301- )

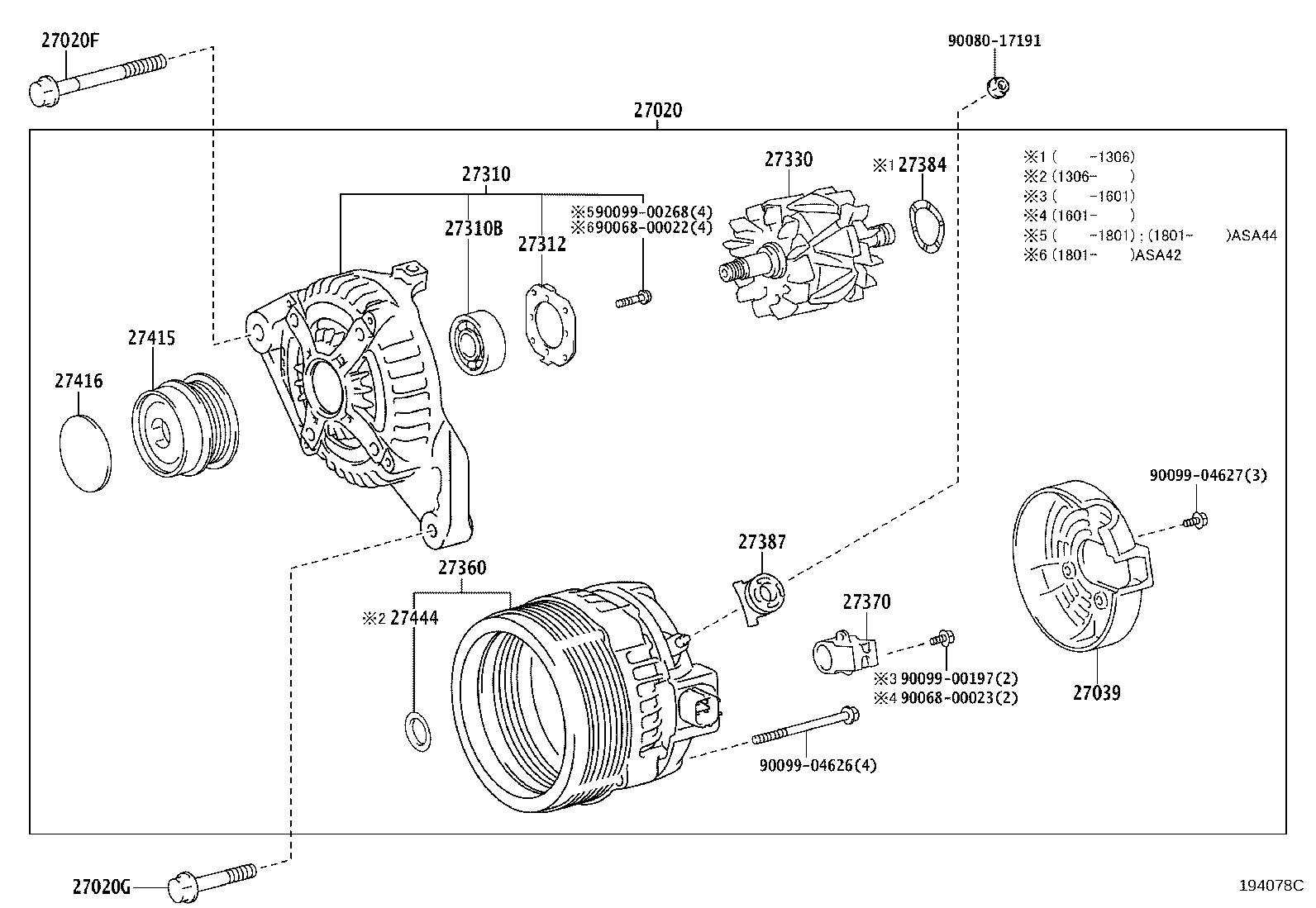

Click highlighted areas on diagram

12V 100A

diagram 27020 27020F 27020G 27039 27310 27310B 27312 27330 27360 27370 27384 27387 27415 27416 27444 9006800022 9006800023 9008017191 9009900197 9009900268 9009904626 9009904627
Part # Description Qty Price
27020 - ALTERNATOR ASSY
27060-36080

2ARFE..ASA44

12V 100A

1
27060-0V170

2ARFE..ASA44

12V 100A

1
27020F - BOLT, NO.1(FOR ALTERNATOR)
90105-A0230

2ARFE..ASA4#

1
27020G - BOLT, NO.2(FOR ALTERNATOR)
90105-A0166

2ARFE..ASA4#

1
27039 - COVER, ALTERNATOR REAR END
27039-47330

2ARFE..ASA4#

1
27310 - FRAME ASSY, DRIVE END, ALTERNATOR
27310-36160

2ARFE..ASA4#

1
27310B - BEARING(FOR ALTERNATOR DRIVE END FRAME)
90099-10223

2ARFE..ASA4#

1
27312 - PLATE, RETAINER
27312-72100

2ARFE..ASA4#

1
27330 - ROTOR ASSY, ALTERNATOR
27330-47330

2ARFE..ASA4#

1
27360 - COIL ASSY, ALTERNATOR
27360-36161

2ARFE..ASA44

1
27360-36160

2ARFE..ASA44

1
27370 - HOLDER ASSY, ALTERNATOR BRUSH
27370-31220

2ARFE..ASA4#

1
27384 - WASHER
27384-38130

2ARFE..ASA4#

1
27387 - INSULATOR, TERMINAL
27387-20130

2ARFE..ASA4#

1
27415 - PULLEY, ALTERNATOR W/CLUTCH
27415-0W021

2ARFE..ASA4#

1
27415-0W020

2ARFE..ASA4#

1
27416 - CAP, ALTERNATOR PULLEY
27416-0W050

2ARFE..ASA4#

1
27444 - PACKING, ALTERNATOR BEARING COVER
27444-21190

2ARFE..ASA4#

1
Common parts
90068-00022
90068-00023
90080-17191
90099-00197
90099-00268
90099-04626
90099-04627
