Toyota Rav4 (jpp) MXAA54 CYLINDER BLOCK

MXAA54L-RNFMBX (2019)

Toyota Rav4 (Jpp)

Production Oct 2019 - Oct 2020

Engine M20AFKS

Transmission 6F MTM

Displacement 2500cc

Power 168 HP (125 kW)

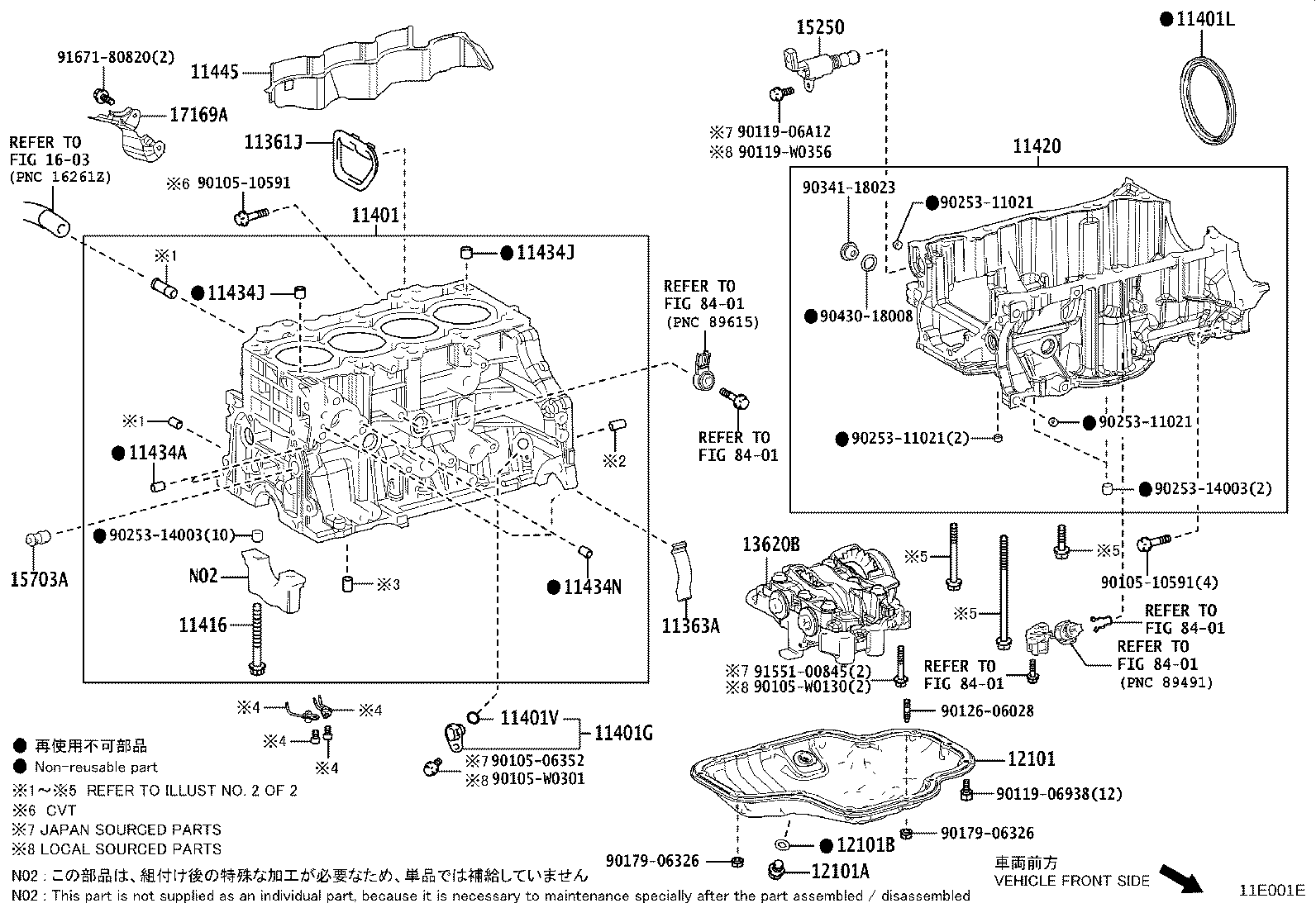

ILLUST NO. 1 OF 2(1811- )M20AFKS

Click highlighted areas on diagram

Part #	Description	Period	Qty
11361J - COVER, FLYWHEEL HOUSING UNDER
11361-25010	M20AFKS..MXAA5#	11/2018 - 09/2020	1
11361-25010	M20AFKS..MXAA52..CVT;M20AFKS..MXAA54..LHD..(M,X);M20AFKS..MXAA52..LHD..6F..GEN;M20AFKS..MXAA54..RHD..CVT..(M,X);M20AFKS..MXAA52..6F..(EUR,RUS,SA);M20AFKS..MXAA54..(G,V)..(EUR,GEN,RUS,SA)	08/2020 - 12/2999	1
11363A - COVER, FLYWHEEL HOUSING SIDE
11363-33010	M20AFKS..MXAA5#	11/2018 - 09/2020	1
11363-33010	M20AFKS..MXAA52..CVT;M20AFKS..MXAA54..LHD..(M,X);M20AFKS..MXAA52..LHD..6F..GEN;M20AFKS..MXAA54..RHD..CVT..(M,X);M20AFKS..MXAA52..6F..(EUR,RUS,SA);M20AFKS..MXAA54..(G,V)..(EUR,GEN,RUS,SA)	08/2020 - 12/2999	1
11401 - BLOCK SUB-ASSY, CYLINDER
11410-F9030	M20AFKS..MXAA5#..RUS	10/2019 - 09/2020	1
11401G - SENSOR, CRANK POSITION
90919-05095	M20AFKS..MXAA54;M20AFKS..MXAA52..LHD..EUR;M20AFKS..MXAA52..ARL,GEN,RUS,SA	11/2018 - 09/2020	1
90919-05095	M20AFKS..MXAA54..LHD..(M,X);M20AFKS..MXAA52..LHD..6F..GEN;M20AFKS..MXAA52..LHD..CVT..EUR;M20AFKS..MXAA54..RHD..CVT..(M,X);M20AFKS..MXAA52..6F..(EUR,RUS,SA);M20AFKS..MXAA52..CVT..(ARL,GEN,RUS,SA);M20AFKS..MXAA54..(G,V)..(EUR,GEN,RUS,SA)	08/2020 - 12/2999	1
11401L - SEAL, ENGINE REAR OIL
90311-W0022	M20AFKS..MXAA5#..RUS (L)	10/2019 - 09/2020	1
90311-90010	M20AFKS..MXAA5#..RUS (J)	10/2019 - 09/2020	1
11401V - O-RING, CRANK POSITION SENSOR
90301-11039	M20AFKS..MXAA52..CVT;M20AFKS..MXAA54..LHD..(M,X);M20AFKS..MXAA52..LHD..6F..GEN;M20AFKS..MXAA54..RHD..CVT..(M,X);M20AFKS..MXAA52..6F..(EUR,RUS,SA);M20AFKS..MXAA54..(G,V)..(EUR,GEN,RUS,SA)	08/2020 - 12/2999	1
90301-11039	M20AFKS..MXAA5#	11/2018 - 09/2020	1
11416 - BOLT(FOR CRANKSHAFT BEARING CAP SET)
90910-02197	M20AFKS..MXAA5#	11/2018 - 09/2020	10
90910-02197	M20AFKS..MXAA52..CVT;M20AFKS..MXAA54..LHD..(M,X);M20AFKS..MXAA52..LHD..6F..GEN;M20AFKS..MXAA54..RHD..CVT..(M,X);M20AFKS..MXAA52..6F..(EUR,RUS,SA);M20AFKS..MXAA54..(G,V)..(EUR,GEN,RUS,SA)	08/2020 - 12/2999	10
11420 - CRANKCASE ASSY, STIFFENING
11420-F2020	M20AFKS..MXAA5#..RUS	10/2019 - 09/2020	1
11434A - PIN, STRAIGHT(FOR TIMING GEAR COVER SET)
90250-06003	M20AFKS..MXAA5# L=14,OD=6	11/2018 - 09/2020	2
90250-06003	M20AFKS..MXAA52..CVT;M20AFKS..MXAA54..LHD..(M,X);M20AFKS..MXAA52..LHD..6F..GEN;M20AFKS..MXAA54..RHD..CVT..(M,X);M20AFKS..MXAA52..6F..(EUR,RUS,SA);M20AFKS..MXAA54..(G,V)..(EUR,GEN,RUS,SA) L=14,OD=6	08/2020 - 12/2999	2
11434J - PIN, RING (FOR CYLINDER HEAD SET)
90253-13017	M20AFKS..MXAA52..CVT;M20AFKS..MXAA54..LHD..(M,X);M20AFKS..MXAA52..LHD..6F..GEN;M20AFKS..MXAA54..RHD..CVT..(M,X);M20AFKS..MXAA52..6F..(EUR,RUS,SA);M20AFKS..MXAA54..(G,V)..(EUR,GEN,RUS,SA)	08/2020 - 12/2999	2
90253-13017	M20AFKS..MXAA5#	11/2018 - 09/2020	2
11434J - PIN, RING (FOR CYLINDER HEAD SET)
90253-13017	M20AFKS..MXAA52..CVT;M20AFKS..MXAA54..LHD..(M,X);M20AFKS..MXAA52..LHD..6F..GEN;M20AFKS..MXAA54..RHD..CVT..(M,X);M20AFKS..MXAA52..6F..(EUR,RUS,SA);M20AFKS..MXAA54..(G,V)..(EUR,GEN,RUS,SA)	08/2020 - 12/2999	2
90253-13017	M20AFKS..MXAA5#	11/2018 - 09/2020	2
11434N - PIN, STRAIGHT(FOR WATER INLET HOUSING)
90250-06003	M20AFKS..MXAA5#	11/2018 - 09/2020	2
90250-06003	M20AFKS..MXAA52..CVT;M20AFKS..MXAA54..LHD..(M,X);M20AFKS..MXAA52..LHD..6F..GEN;M20AFKS..MXAA54..RHD..CVT..(M,X);M20AFKS..MXAA52..6F..(EUR,RUS,SA);M20AFKS..MXAA54..(G,V)..(EUR,GEN,RUS,SA)	08/2020 - 12/2999	2
11445 - SPACER, CYLINDER BLOCK WATER JACKET
11445-F2020	M20AFKS..MXAA5#..RUS	10/2019 - 09/2020	1
12101 - PAN SUB-ASSY, OIL
12102-24020	M20AFKS..MXAA52..CVT;M20AFKS..MXAA54..LHD..(M,X);M20AFKS..MXAA52..LHD..6F..GEN;M20AFKS..MXAA54..RHD..CVT..(M,X);M20AFKS..MXAA52..6F..(EUR,RUS,SA);M20AFKS..MXAA54..(G,V)..(EUR,GEN,RUS,SA)	08/2020 - 12/2999	1
12102-24020	M20AFKS..MXAA5#	11/2018 - 09/2020	1
12101A - PLUG(FOR OIL PAN DRAIN)
90341-12012	M20AFKS..MXAA5#	11/2018 - 09/2020	1
90341-12012	M20AFKS..MXAA52..CVT;M20AFKS..MXAA54..LHD..(M,X);M20AFKS..MXAA52..LHD..6F..GEN;M20AFKS..MXAA54..RHD..CVT..(M,X);M20AFKS..MXAA52..6F..(EUR,RUS,SA);M20AFKS..MXAA54..(G,V)..(EUR,GEN,RUS,SA)	08/2020 - 12/2999	1
12101B - GASKET(FOR OIL PAN DRAIN PLUG)
90430-12031	M20AFKS..MXAA52..CVT;M20AFKS..MXAA54..LHD..(M,X);M20AFKS..MXAA52..LHD..6F..GEN;M20AFKS..MXAA54..RHD..CVT..(M,X);M20AFKS..MXAA52..6F..(EUR,RUS,SA);M20AFKS..MXAA54..(G,V)..(EUR,GEN,RUS,SA)	08/2020 - 12/2999	1
90430-12031	M20AFKS..MXAA5#	11/2018 - 09/2020	1
13620B - BALANCER ASSY, ENGINE
13620-24010	M20AFKS..MXAA5#	11/2018 - 09/2020	1
13620-24010	M20AFKS..MXAA52..CVT;M20AFKS..MXAA54..LHD..(M,X);M20AFKS..MXAA52..LHD..6F..GEN;M20AFKS..MXAA54..RHD..CVT..(M,X);M20AFKS..MXAA52..6F..(EUR,RUS,SA);M20AFKS..MXAA54..(G,V)..(EUR,GEN,RUS,SA)	08/2020 - 12/2999	1
15250 - VALVE ASSY, OIL PRESSURE CONTROL
15250-25010	M20AFKS..MXAA5#	11/2018 - 09/2020	1
15250-25010	M20AFKS..MXAA52..CVT;M20AFKS..MXAA54..LHD..(M,X);M20AFKS..MXAA52..LHD..6F..GEN;M20AFKS..MXAA54..RHD..CVT..(M,X);M20AFKS..MXAA52..6F..(EUR,RUS,SA);M20AFKS..MXAA54..(G,V)..(EUR,GEN,RUS,SA)	08/2020 - 12/2999	1
15703A - VALVE SUB-ASSY, OIL NOZZLE
15703-25011	M20AFKS..MXAA5#	11/2018 - 09/2020	1
15703-25011	M20AFKS..MXAA52..CVT;M20AFKS..MXAA54..LHD..(M,X);M20AFKS..MXAA52..LHD..6F..GEN;M20AFKS..MXAA54..RHD..CVT..(M,X);M20AFKS..MXAA52..6F..(EUR,RUS,SA);M20AFKS..MXAA54..(G,V)..(EUR,GEN,RUS,SA)	08/2020 - 12/2999	1
17169A - INSULATOR, EXHAUST MANIFOLD HEAT, NO.3
17169-F2050	M20AFKS..MXAA5#..RUS	10/2019 - 09/2020	1
Common parts
90105-06352
90105-10591
90105-W0130
90105-W0301
90119-06938
90119-06A12
90119-W0356
90126-06028
90179-06326
90253-11021
90253-14003
90341-18023
90430-18008
91551-00845
91671-80820
Linked diagrams
1603
8401

ILLUST NO. 2 OF 2(1811- )M20AFKS

Click highlighted areas on diagram

Part #	Description	Period	Qty
11434B - PIN, STRAIGHT(FOR CLUTCH HOUSING SET)
90250-10113	M20AFKS..MXAA5# L=22,OD=10	11/2018 - 09/2020	2
90250-10113	M20AFKS..MXAA52..CVT;M20AFKS..MXAA54..LHD..(M,X);M20AFKS..MXAA52..LHD..6F..GEN;M20AFKS..MXAA54..RHD..CVT..(M,X);M20AFKS..MXAA52..6F..(EUR,RUS,SA);M20AFKS..MXAA54..(G,V)..(EUR,GEN,RUS,SA) L=22,OD=10	08/2020 - 12/2999	2
11434Q - PIN, STRAIGHT(FOR CRANKCASE)
90250-06003	M20AFKS..MXAA5# L=14,OD=6	11/2018 - 09/2020	2
90250-06003	M20AFKS..MXAA52..CVT;M20AFKS..MXAA54..LHD..(M,X);M20AFKS..MXAA52..LHD..6F..GEN;M20AFKS..MXAA54..RHD..CVT..(M,X);M20AFKS..MXAA52..6F..(EUR,RUS,SA);M20AFKS..MXAA54..(G,V)..(EUR,GEN,RUS,SA) L=14,OD=6	08/2020 - 12/2999	2
11434R - PIN, STRAIGHT(FOR DRIVE SHAFT BEARING BRACKET)
90250-06003	M20AFKS..MXAA5#	11/2018 - 09/2020	2
90250-06003	M20AFKS..MXAA52..CVT;M20AFKS..MXAA54..LHD..(M,X);M20AFKS..MXAA52..LHD..6F..GEN;M20AFKS..MXAA54..RHD..CVT..(M,X);M20AFKS..MXAA52..6F..(EUR,RUS,SA);M20AFKS..MXAA54..(G,V)..(EUR,GEN,RUS,SA)	08/2020 - 12/2999	2
15708 - NOZZLE SUB-ASSY, OIL, NO.1
15708-25010	M20AFKS..MXAA5#	11/2018 - 09/2020	4
15708-25010	M20AFKS..MXAA52..CVT;M20AFKS..MXAA54..LHD..(M,X);M20AFKS..MXAA52..LHD..6F..GEN;M20AFKS..MXAA54..RHD..CVT..(M,X);M20AFKS..MXAA52..6F..(EUR,RUS,SA);M20AFKS..MXAA54..(G,V)..(EUR,GEN,RUS,SA)	08/2020 - 12/2999	4
15709 - NOZZLE SUB-ASSY, OIL, NO.2
15709-25010	M20AFKS..MXAA5#	11/2018 - 09/2020	4
15709-25010	M20AFKS..MXAA52..CVT;M20AFKS..MXAA54..LHD..(M,X);M20AFKS..MXAA52..LHD..6F..GEN;M20AFKS..MXAA54..RHD..CVT..(M,X);M20AFKS..MXAA52..6F..(EUR,RUS,SA);M20AFKS..MXAA54..(G,V)..(EUR,GEN,RUS,SA)	08/2020 - 12/2999	4
Common parts
90105-10582
90110-06040
91552-F1040
91552-F1090

MXAA54L-RNFMBX (2019)

ILLUST NO. 1 OF 2(1811- )M20AFKS

ILLUST NO. 2 OF 2(1811- )M20AFKS
