ZVW41L-AXXEBK (2014)

Toyota Prius V

Production Nov 2014 - Nov 2018
Engine 2ZRFXE
Transmission CVT
Displacement 2500cc
Power 168 HP (125 kW)

ILLUST NO. 5 OF 7(1411- )

Click highlighted areas on diagram

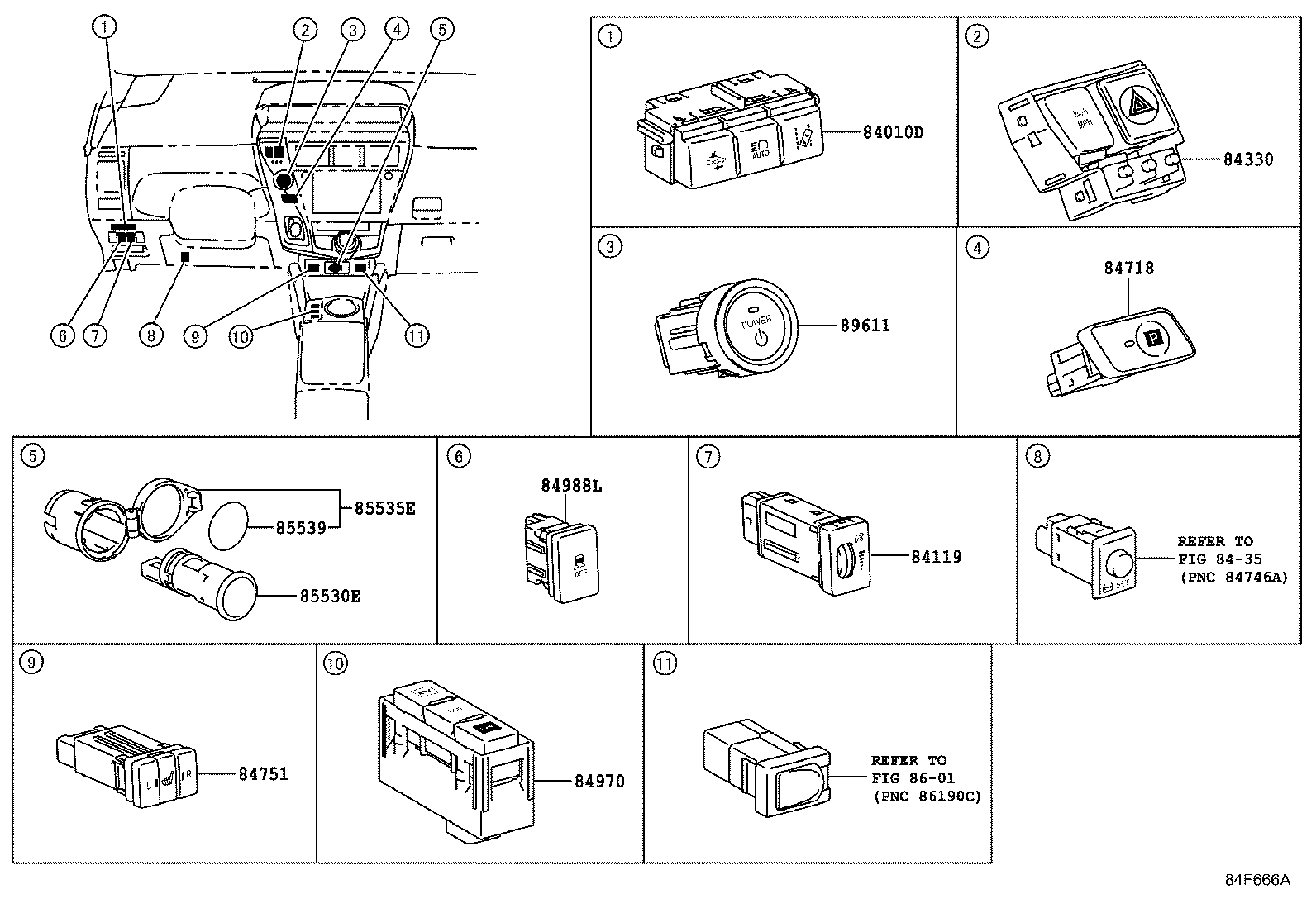

INSTRUMENT PANEL

diagram 84010D 84119 84330 8435 84718 84751 84970 84988L 85530E 85535E 85539 8601 89611
Part # Description Qty Price
84010D - CONTROL & PANEL ASSY, INTEGRATION
84010-47190

ZVW41

US GRADE5&CRUISE CONTROL-WITH(MICRO WAVE TYPE)&HEADLAMP-LED & *AHB&LANE KEEPING SYSTEM-WITH

1
84010-47450

ZVW41

1
84010-47190

ZVW41

US GRADE4&CRUISE CONTROL-WITH(MICRO WAVE TYPE)&HEADLAMP-HALOGEN & *AHB&LANE KEEPING SYSTEM-WITH

1
84119 - RHEOSTAT, LIGHT CONTROL
84119-47030

ZVW41

1
84119-47030

ZVW41

1
84119-47031

ZVW41

1
84330 - SWITCH ASSY, HAZARD WARNING SIGNAL
84330-47070

ZVW41

1
84330-47110

ZVW41

1
84330-47070

ZVW41

1
84330-47070

ZVW41

1
84718 - SWITCH, TRANSMISSION SHIFT MAIN
84718-47041

ZVW41

1
84718-47040

ZVW41

1
84751 - SWITCH, SEAT HEATER
84751-47030

ZVW41

SEAT COVER MATERIAL-LEATHER

1
84751-47031

ZVW41

SEAT COVER MATERIAL-SYNTHETIC LEATHER

1
84751-47030

ZVW41

SEAT COVER MATERIAL-SYNTHETIC LEATHER

1
84970 - SWITCH ASSY, COMBINATION
84970-47020

ZVW41

1
84970-47020

ZVW41

1
84988L - SWITCH, VSC OFF
84988-48071

ZVW41..CND

1
84988-48070

ZVW41

1
85530E - SOCKET ASSY, POWER OUTLET, NO.3
85530-42010

ZVW41

1
85530-42010

ZVW41

1
85535E - COVER, POWER OUTLET SOCKET, NO.2
85535-60100C0

ZVW41

BLACK

1
85535-60100C0

ZVW41

BLACK

1
85539 - LABEL, POWER OUTLET NOTICE
85539-60020

ZVW41

1
85539-60020

ZVW41

1
89611 - SWITCH, PUSH START
89611-75044

ZVW41

1
89611-33023

ZVW41

1
89611-75042

ZVW41

1
89611-75043

ZVW41

1
Linked diagrams
8435
8601
