RN34L-MSA (1980)

Toyota Pickup

Production Aug 1980 - Jul 1983
Engine 22R
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

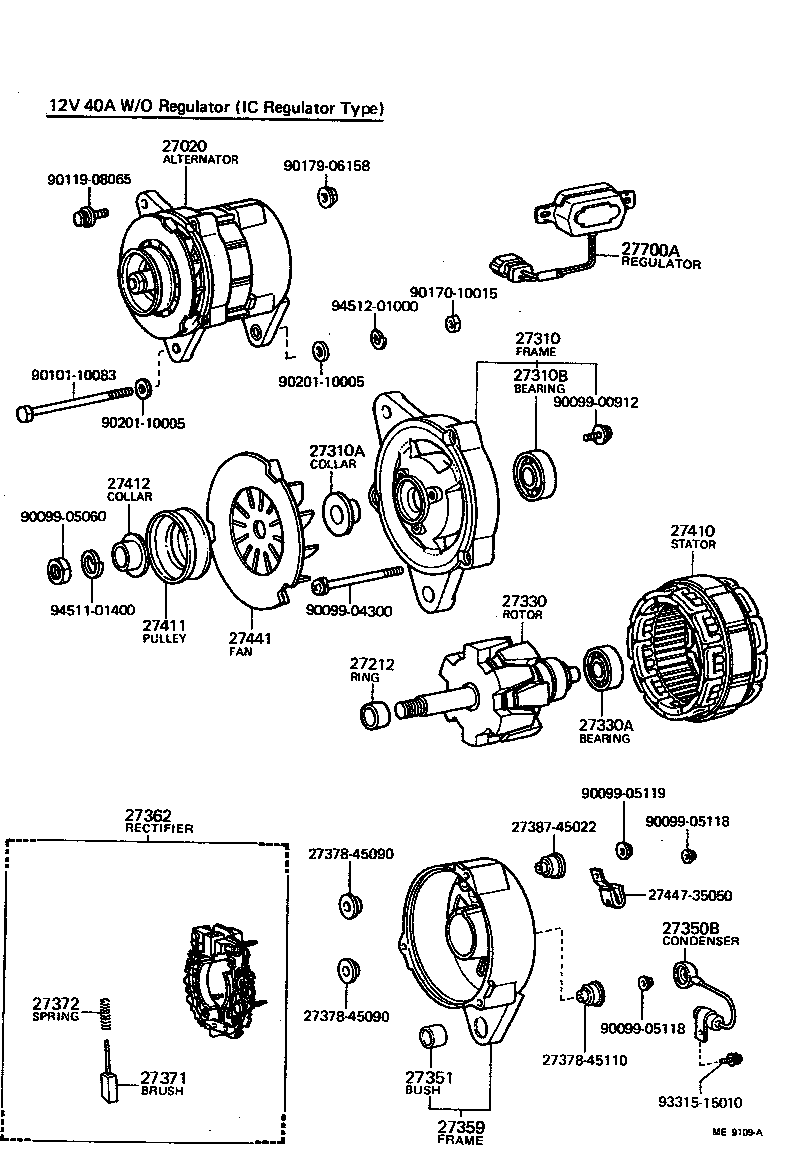

(8008- )22R

Click highlighted areas on diagram

diagram 27020 27020A 27212 27310 27310A 27310B 27330 27330A 27330B 27351 27359 27362 27371 27372 2737815030 2737815030 2737838040 2738745022 27410 27411 27412 27441 27700A 9009900912 9009904300 9009905060 9009905118 9009905118 9009905119 9010110083 9011908065 9017010015 9017906158 9020110005 9020110005 9451101400 9451201000
Part # Description Qty Price
27020 - ALTERNATOR ASSY
27020-35040

22R..RN34,44..USA

12V 40A,W/O REGULATOR-STD TYPE

1
27020-35040

22R..RN34,44..(4F,4FC,5F)..USA

12V 40A,W/O REGULATOR-STD TYPE

1
27020-35050

22R..RN3#,4#..3FC,4F,5F

12V 40A,W/O REGULATOR-IC TYPE

1
27020-35050

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
27020-35050

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
27020A - CAP, ALTERNATOR TERMINAL
90099-34006

22R..RN34,44..(4F,4FC,5F)..USA

12V 40A,W/O REGULATOR-STD TYPE

1
27212 - RING, SPACE(FOR ALTERNATOR ROTOR)
27412-45070

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
27212-39050

22R..RN34,44..(4F,4FC,5F)..USA

12V 40A,W/O REGULATOR-STD TYPE

1
27412-45070

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
27412-45070

22R..RN3#,4#..3FC,4F,5F

12V 40A,W/O REGULATOR-IC TYPE

1
27310 - FRAME ASSY, DRIVE END, ALTERNATOR
27310-18010

22R..RN34,44..(4F,4FC,5F)..USA

12V 40A,W/O REGULATOR-STD TYPE

1
27310-38061

22R..RN3#,4#..3FC,4F,5F

12V 40A,W/O REGULATOR-IC TYPE

1
27310-38061

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
27310-38061

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
27310A - COLLAR OR NUT(FOR ALTERNATOR DRIVE END FRAME)
27412-31040

20R,22R..RN3#,4#

12V 40A,55A

1
27310B - BEARING(FOR ALTERNATOR DRIVE END FRAME)
90099-10125

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
90099-10125

22R..RN3#,4#..3FC,4F,5F

12V 40A,W/O REGULATOR-IC TYPE

1
90099-10125

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
90099-10126

22R..RN34,44..(4F,4FC,5F)..USA

12V 40A,W/O REGULATOR-STD TYPE

1
27330 - ROTOR ASSY, ALTERNATOR
27330-35050

22R..RN3#,4#..3FC,4F,5F

12V 40A,W/O REGULATOR-IC TYPE

1
27330-35050

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
27330-26050

22R..RN34,44..(4F,4FC,5F)..USA

12V 40A,W/O REGULATOR-STD TYPE

1
27330-35050

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
27330A - BEARING(FOR ALTERNATOR ROTOR)
90099-10116

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
90099-10116

22R..RN3#,4#..3FC,4F,5F

12V 40A,W/O REGULATOR-IC TYPE

1
90099-10116

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
90099-10111

22R..RN34,44..(4F,4FC,5F)..USA

12V 40A,W/O REGULATOR-STD TYPE

1
27330B - RING, SNAP(FOR ALTERNATOR ROTOR)
90099-07048

22R..RN34,44..(4F,4FC,5F)..USA

12V 40A,W/O REGULATOR-STD TYPE

1
90099-07048

22R..RN34,44..USA

12V 40A,W/O REGULATOR-STD TYPE

1
27351 - BUSH(FOR ALTERNATOR RECTIFIER END FRAME)
27351-38051

20R,22R..RN3#,4#

12V 40A,55A

1
27359 - FRAME, ALTERNATOR RECTIFIER END
27359-35050

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
27359-35040

22R..RN34,44..(4F,4FC,5F)..USA

12V 40A,W/O REGULATOR-STD TYPE

1
27359-35050

22R..RN3#,4#..3FC,4F,5F

12V 40A,W/O REGULATOR-IC TYPE

1
27359-35050

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
27362 - RECTIFIER ASSY, W/BRUSH
27362-35051

22R..RN3#,4#..3FC,4F,5F

12V 40A,W/O REGULATOR-IC TYPE

1
27362-61100

22R..RN34,44..(4F,4FC,5F)..USA

12V 40A,W/O REGULATOR-STD TYPE

1
27362-35050

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
27362-35051

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
27371 - BRUSH, ALTERNATOR
27371-31011

22R..RN3#,4#

12V 40A

2
27372 - SPRING, ALTERNATOR BRUSH
27372-31011

22R..RN3#,4#

12V 40A

2
27410 - STATOR ASSY, ALTERNATOR
27410-41080

22R..RN3#,4#..3FC,4F,5F

12V 40A,W/O REGULATOR-IC TYPE

1
27410-41080

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
27410-41080

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
27410-15030

22R..RN34,44..(4F,4FC,5F)..USA

12V 40A,W/O REGULATOR-STD TYPE

1
27411 - PULLEY, ALTERNATOR
27411-31042

20R,22R..RN3#,4#

12V 40A,55A

1
27412 - COLLAR, SPACER(FOR ALTERNATOR PULLEY)
27412-44030

20R,22R..RN3#,4#

12V 40A,55A

1
27441 - FAN, ALTERNATOR
27441-45110

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
27441-45110

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
27441-34030

22R..RN34,44..(4F,4FC,5F)..USA

12V 40A,W/O REGULATOR-STD TYPE

1
27441-45110

22R..RN3#,4#..3FC,4F,5F

12V 40A,W/O REGULATOR-IC TYPE

1
27700A - REGULATOR ASSY, GENERATOR
27700-38110

22R..RN3#,4#

IC REGULATOR

1
27700-38110

22R..RN3#,4#

IC REGULATOR

1
27700-35010

22R..RN34,44..(4F,4FC,5F)..USA

STANDARD REGULATOR

1
27700-38110

22R..RN3#,4#..3FC,4F,5F

IC REGULATOR

1
27700-38113

22R..RN3#,4#

IC REGULATOR

1
27700-35010

22R..RN34,44..USA

STANDARD REGULATOR

1
Common parts
27378-15030
27378-38040
27387-45022
90099-00912
90099-04300
90099-05060
90099-05118
90099-05119
90101-10083
90119-08065
90170-10015
90179-06158
90201-10005
94511-01400
94512-01000

(8008- )22R

Click highlighted areas on diagram

diagram 27020 27212 27310 27310A 27310B 27330 27330A 27350B 27351 27359 27362 27371 27372 2737845090 2737845090 2737845110 2738745022 27410 27411 27412 27441 2744735050 27700A 9009900912 9009904300 9009905060 9009905118 9009905118 9009905119 9010110083 9011908065 9017010015 9017906158 9020110005 9020110005 9331515010 9451101400 9451201000
Part # Description Qty Price
27020 - ALTERNATOR ASSY
27020-35040

22R..RN34,44..USA

12V 40A,W/O REGULATOR-STD TYPE

1
27020-35040

22R..RN34,44..(4F,4FC,5F)..USA

12V 40A,W/O REGULATOR-STD TYPE

1
27020-35050

22R..RN3#,4#..3FC,4F,5F

12V 40A,W/O REGULATOR-IC TYPE

1
27020-35050

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
27020-35050

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
27212 - RING, SPACE(FOR ALTERNATOR ROTOR)
27412-45070

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
27212-39050

22R..RN34,44..(4F,4FC,5F)..USA

12V 40A,W/O REGULATOR-STD TYPE

1
27412-45070

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
27412-45070

22R..RN3#,4#..3FC,4F,5F

12V 40A,W/O REGULATOR-IC TYPE

1
27310 - FRAME ASSY, DRIVE END, ALTERNATOR
27310-18010

22R..RN34,44..(4F,4FC,5F)..USA

12V 40A,W/O REGULATOR-STD TYPE

1
27310-38061

22R..RN3#,4#..3FC,4F,5F

12V 40A,W/O REGULATOR-IC TYPE

1
27310-38061

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
27310-38061

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
27310A - COLLAR OR NUT(FOR ALTERNATOR DRIVE END FRAME)
27412-31040

20R,22R..RN3#,4#

12V 40A,55A

1
27310B - BEARING(FOR ALTERNATOR DRIVE END FRAME)
90099-10125

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
90099-10125

22R..RN3#,4#..3FC,4F,5F

12V 40A,W/O REGULATOR-IC TYPE

1
90099-10125

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
90099-10126

22R..RN34,44..(4F,4FC,5F)..USA

12V 40A,W/O REGULATOR-STD TYPE

1
27330 - ROTOR ASSY, ALTERNATOR
27330-35050

22R..RN3#,4#..3FC,4F,5F

12V 40A,W/O REGULATOR-IC TYPE

1
27330-35050

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
27330-26050

22R..RN34,44..(4F,4FC,5F)..USA

12V 40A,W/O REGULATOR-STD TYPE

1
27330-35050

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
27330A - BEARING(FOR ALTERNATOR ROTOR)
90099-10116

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
90099-10116

22R..RN3#,4#..3FC,4F,5F

12V 40A,W/O REGULATOR-IC TYPE

1
90099-10116

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
90099-10111

22R..RN34,44..(4F,4FC,5F)..USA

12V 40A,W/O REGULATOR-STD TYPE

1
27350B - CONDENSER, ALTERNATOR
90099-52065

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
90099-52065

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
90099-52065

22R..RN3#,4#..3FC,4F,5F

12V 40A,W/O REGULATOR-IC TYPE

1
27351 - BUSH(FOR ALTERNATOR RECTIFIER END FRAME)
27351-38051

20R,22R..RN3#,4#

12V 40A,55A

1
27359 - FRAME, ALTERNATOR RECTIFIER END
27359-35050

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
27359-35040

22R..RN34,44..(4F,4FC,5F)..USA

12V 40A,W/O REGULATOR-STD TYPE

1
27359-35050

22R..RN3#,4#..3FC,4F,5F

12V 40A,W/O REGULATOR-IC TYPE

1
27359-35050

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
27362 - RECTIFIER ASSY, W/BRUSH
27362-35051

22R..RN3#,4#..3FC,4F,5F

12V 40A,W/O REGULATOR-IC TYPE

1
27362-61100

22R..RN34,44..(4F,4FC,5F)..USA

12V 40A,W/O REGULATOR-STD TYPE

1
27362-35050

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
27362-35051

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
27371 - BRUSH, ALTERNATOR
27371-31011

22R..RN3#,4#

12V 40A

2
27372 - SPRING, ALTERNATOR BRUSH
27372-31011

22R..RN3#,4#

12V 40A

2
27410 - STATOR ASSY, ALTERNATOR
27410-41080

22R..RN3#,4#..3FC,4F,5F

12V 40A,W/O REGULATOR-IC TYPE

1
27410-41080

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
27410-41080

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
27410-15030

22R..RN34,44..(4F,4FC,5F)..USA

12V 40A,W/O REGULATOR-STD TYPE

1
27411 - PULLEY, ALTERNATOR
27411-31042

20R,22R..RN3#,4#

12V 40A,55A

1
27412 - COLLAR, SPACER(FOR ALTERNATOR PULLEY)
27412-44030

20R,22R..RN3#,4#

12V 40A,55A

1
27441 - FAN, ALTERNATOR
27441-45110

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
27441-45110

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
27441-34030

22R..RN34,44..(4F,4FC,5F)..USA

12V 40A,W/O REGULATOR-STD TYPE

1
27441-45110

22R..RN3#,4#..3FC,4F,5F

12V 40A,W/O REGULATOR-IC TYPE

1
27700A - REGULATOR ASSY, GENERATOR
27700-38110

22R..RN3#,4#

IC REGULATOR

1
27700-38110

22R..RN3#,4#

IC REGULATOR

1
27700-35010

22R..RN34,44..(4F,4FC,5F)..USA

STANDARD REGULATOR

1
27700-38110

22R..RN3#,4#..3FC,4F,5F

IC REGULATOR

1
27700-38113

22R..RN3#,4#

IC REGULATOR

1
27700-35010

22R..RN34,44..USA

STANDARD REGULATOR

1
Common parts
27378-45090
27378-45110
27387-45022
27447-35050
90099-00912
90099-04300
90099-05060
90099-05118
90099-05119
90101-10083
90119-08065
90170-10015
90179-06158
90201-10005
93315-15010
94511-01400
94512-01000

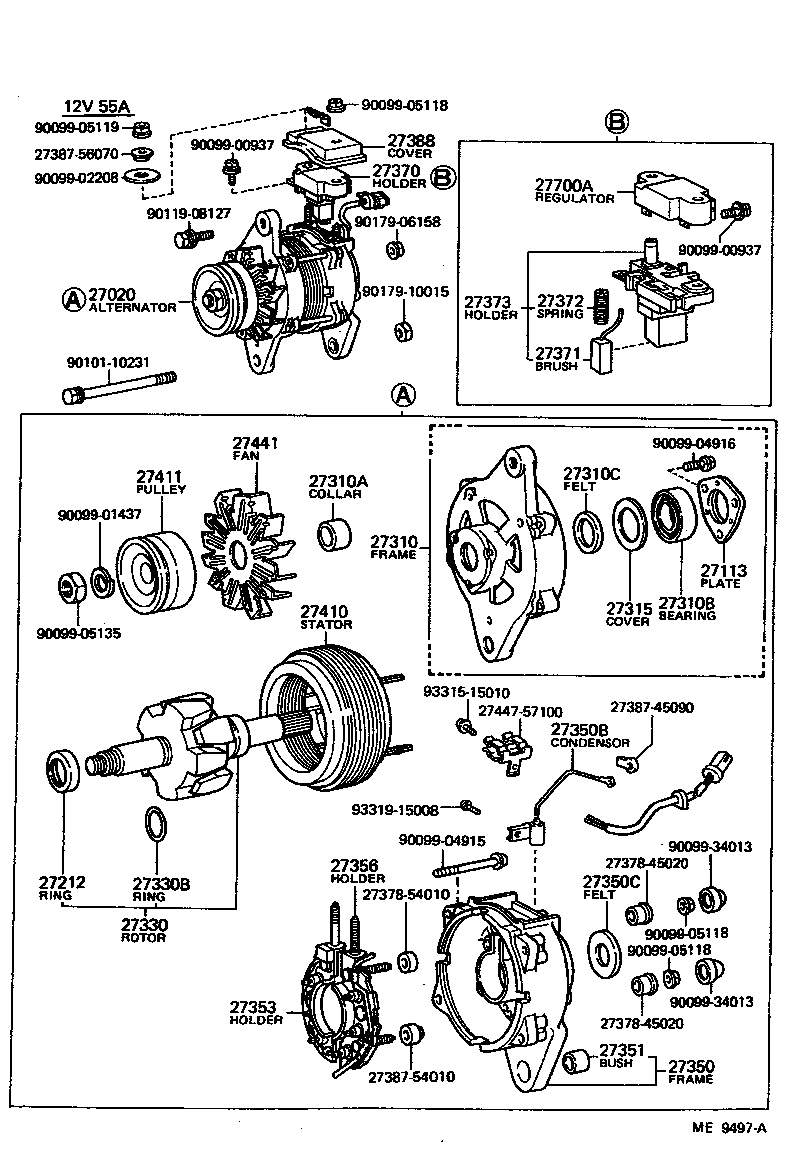

(8101- )L

Click highlighted areas on diagram

diagram 27020 27113 27212 27310 27310A 27310B 27310C 27315 27330 27330B 27350 27350B 27350C 27351 27353 27356 27370 27371 27372 27373 2737845020 2737845020 2737854010 2738745090 2738754010 2738756070 27388 27410 27411 27441 2744757100 27700A 9009900937 9009900937 9009901437 9009902208 9009904915 9009904916 9009905118 9009905118 9009905118 9009905119 9009905135 9009934013 9009934013 9010110231 9011908127 9017906158 9017910015 9331515010 9331915008
Part # Description Qty Price
27020 - ALTERNATOR ASSY
27020-35040

22R..RN34,44..USA

12V 40A,W/O REGULATOR-STD TYPE

1
27020-35040

22R..RN34,44..(4F,4FC,5F)..USA

12V 40A,W/O REGULATOR-STD TYPE

1
27020-35050

22R..RN3#,4#..3FC,4F,5F

12V 40A,W/O REGULATOR-IC TYPE

1
27020-35050

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
27020-35050

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
27212 - RING, SPACE(FOR ALTERNATOR ROTOR)
27412-45070

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
27212-39050

22R..RN34,44..(4F,4FC,5F)..USA

12V 40A,W/O REGULATOR-STD TYPE

1
27412-45070

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
27412-45070

22R..RN3#,4#..3FC,4F,5F

12V 40A,W/O REGULATOR-IC TYPE

1
27310 - FRAME ASSY, DRIVE END, ALTERNATOR
27310-18010

22R..RN34,44..(4F,4FC,5F)..USA

12V 40A,W/O REGULATOR-STD TYPE

1
27310-38061

22R..RN3#,4#..3FC,4F,5F

12V 40A,W/O REGULATOR-IC TYPE

1
27310-38061

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
27310-38061

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
27310A - COLLAR OR NUT(FOR ALTERNATOR DRIVE END FRAME)
27412-31040

20R,22R..RN3#,4#

12V 40A,55A

1
27310B - BEARING(FOR ALTERNATOR DRIVE END FRAME)
90099-10125

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
90099-10125

22R..RN3#,4#..3FC,4F,5F

12V 40A,W/O REGULATOR-IC TYPE

1
90099-10125

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
90099-10126

22R..RN34,44..(4F,4FC,5F)..USA

12V 40A,W/O REGULATOR-STD TYPE

1
27330 - ROTOR ASSY, ALTERNATOR
27330-35050

22R..RN3#,4#..3FC,4F,5F

12V 40A,W/O REGULATOR-IC TYPE

1
27330-35050

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
27330-26050

22R..RN34,44..(4F,4FC,5F)..USA

12V 40A,W/O REGULATOR-STD TYPE

1
27330-35050

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
27330B - RING, SNAP(FOR ALTERNATOR ROTOR)
90099-07048

22R..RN34,44..(4F,4FC,5F)..USA

12V 40A,W/O REGULATOR-STD TYPE

1
90099-07048

22R..RN34,44..USA

12V 40A,W/O REGULATOR-STD TYPE

1
27350B - CONDENSER, ALTERNATOR
90099-52065

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
90099-52065

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
90099-52065

22R..RN3#,4#..3FC,4F,5F

12V 40A,W/O REGULATOR-IC TYPE

1
27351 - BUSH(FOR ALTERNATOR RECTIFIER END FRAME)
27351-38051

20R,22R..RN3#,4#

12V 40A,55A

1
27371 - BRUSH, ALTERNATOR
27371-31011

22R..RN3#,4#

12V 40A

2
27372 - SPRING, ALTERNATOR BRUSH
27372-31011

22R..RN3#,4#

12V 40A

2
27410 - STATOR ASSY, ALTERNATOR
27410-41080

22R..RN3#,4#..3FC,4F,5F

12V 40A,W/O REGULATOR-IC TYPE

1
27410-41080

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
27410-41080

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
27410-15030

22R..RN34,44..(4F,4FC,5F)..USA

12V 40A,W/O REGULATOR-STD TYPE

1
27411 - PULLEY, ALTERNATOR
27411-31042

20R,22R..RN3#,4#

12V 40A,55A

1
27441 - FAN, ALTERNATOR
27441-45110

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
27441-45110

22R..RN3#,4#

12V 40A,W/O REGULATOR-IC TYPE

1
27441-34030

22R..RN34,44..(4F,4FC,5F)..USA

12V 40A,W/O REGULATOR-STD TYPE

1
27441-45110

22R..RN3#,4#..3FC,4F,5F

12V 40A,W/O REGULATOR-IC TYPE

1
27700A - REGULATOR ASSY, GENERATOR
27700-38110

22R..RN3#,4#

IC REGULATOR

1
27700-38110

22R..RN3#,4#

IC REGULATOR

1
27700-35010

22R..RN34,44..(4F,4FC,5F)..USA

STANDARD REGULATOR

1
27700-38110

22R..RN3#,4#..3FC,4F,5F

IC REGULATOR

1
27700-38113

22R..RN3#,4#

IC REGULATOR

1
27700-35010

22R..RN34,44..USA

STANDARD REGULATOR

1
Common parts
27378-45020
27378-54010
27387-45090
27387-54010
27387-56070
27447-57100
90099-00937
90099-01437
90099-02208
90099-04915
90099-04916
90099-05118
90099-05119
90099-05135
90099-34013
90101-10231
90119-08127
90179-06158
90179-10015
93315-15010
93319-15008
