GYL25L-CWXGBA (2015)

Toyota Lexus Rx450h/350(Nap

Production Oct 2015 - Sep 2019
Engine 2GRFXS
Transmission CVT
Displacement 2500cc
Power 168 HP (125 kW)

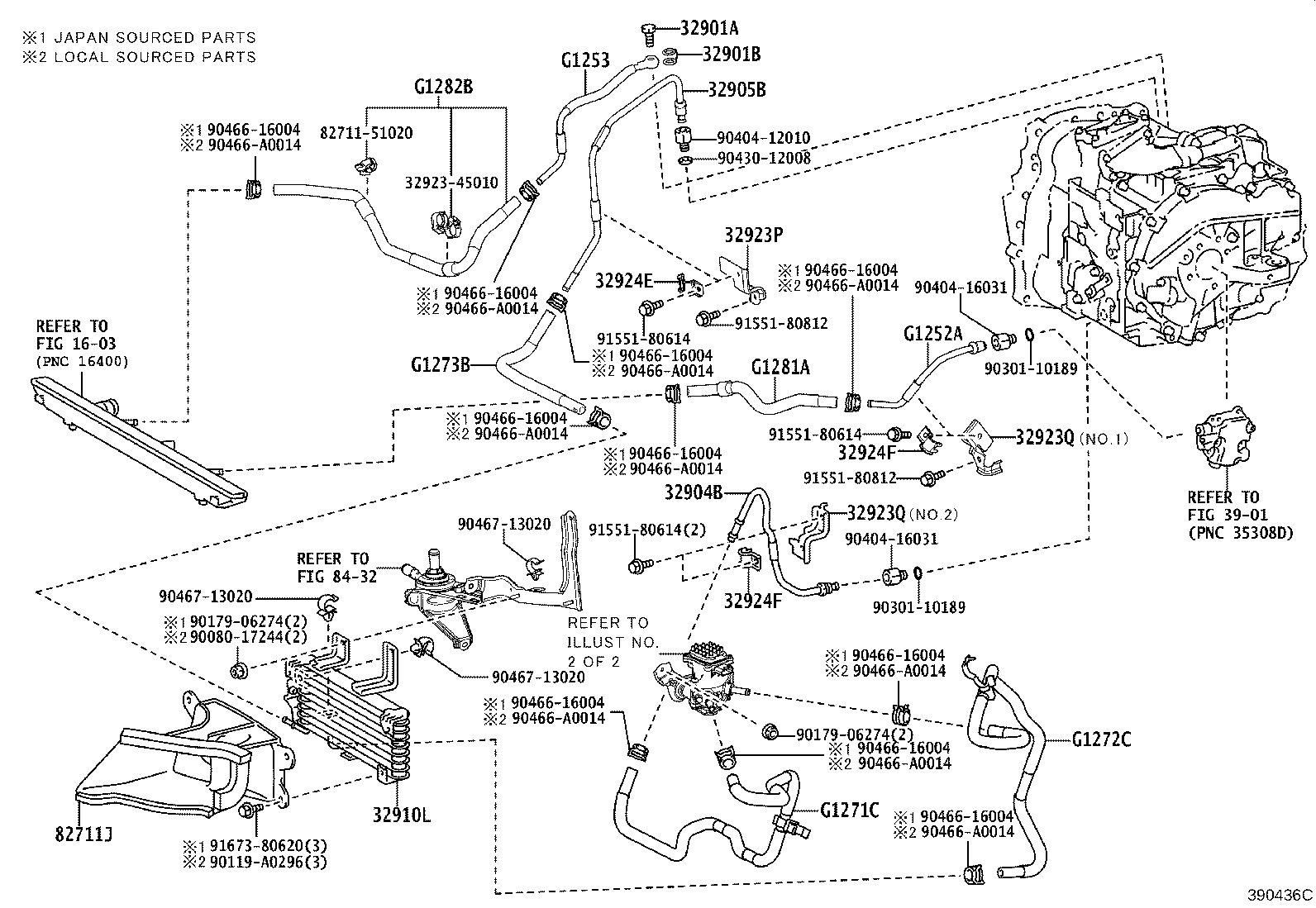

ILLUST NO. 1 OF 2(1510-1909)GYL2#

Click highlighted areas on diagram

diagram 1603 32901A 32901B 32904B 32905B 32910L 3292345010 32923P 32923Q 32923Q 32924E 32924F 32924F 3901 8271151020 82711J 8432 9008017244 90119A0296 9017906274 9017906274 9030110189 9030110189 9040412010 9040416031 9040416031 9043012008 9046616004 9046616004 9046616004 9046616004 9046616004 9046616004 9046616004 9046616004 9046616004 9046616004 90466A0014 90466A0014 90466A0014 90466A0014 90466A0014 90466A0014 90466A0014 90466A0014 90466A0014 90466A0014 9046713020 9046713020 9046713020 9155180614 9155180614 9155180614 9155180812 9155180812 9167380620 G1252A G1253 G1271C G1272C G1273B G1281A G1282B
Part # Description Qty Price
32901A - BOLT, UNION(FOR OIL COOLER)
90401-12039

GYL25

1
32901B - GASKET(FOR OIL COOLER UNION)
90430-12037

GYL25

1
32904B - TUBE SUB-ASSY, OIL COOLER INLET
32904-48160

GYL25

1
32905B - TUBE SUB-ASSY, OIL COOLER OUTLET
32905-0E080

GYL25

1
32910L - COOLER ASSY, OIL
32910-0E030

GYL25

1
32923P - CLAMP, OIL COOLER TUBE, NO.1
32923-48080

GYL25

1
32923Q - CLAMP, OIL COOLER TUBE
32923-48050

GYL25

NO.2

1
32923-48090

GYL25

NO.1

1
32923Q - CLAMP, OIL COOLER TUBE
32923-48050

GYL25

NO.2

1
32923-48090

GYL25

NO.1

1
32924E - CLAMP, OIL COOLER TUBE, NO.2
32929-30170

GYL25

1
32924F - CLAMP, OIL COOLER TUBE, NO.2
32924-48010

GYL25

1
32924F - CLAMP, OIL COOLER TUBE, NO.2
32924-48010

GYL25

1
82711J - DUCT, AIR
32917-0E030

GYL25

1
G1252A - PIPE, MOTOR COOLING, NO.2
G1252-48010

GYL25

1
G1253 - PIPE, MOTOR COOLING, NO.3
G1253-48010

GYL25

1
G1271C - HOSE, MOTOR COOLING, NO.1
G1271-0E020

GYL25

1
G1272C - HOSE, MOTOR COOLING, NO.2
G1272-0E030

GYL25

1
G1273B - HOSE, MOTOR COOLING, NO.3
G1273-0E020

GYL25

1
G1281A - HOSE, MOTOR INLET
G1281-48010

GYL25

1
G1282B - HOSE, MOTOR OUTLET
G1282-48010

GYL25

1
Common parts
32923-45010
82711-51020
90080-17244
90119-A0296
90179-06274
90301-10189
90404-12010
90404-16031
90430-12008
90466-16004
90466-A0014
90467-13020
91551-80614
91551-80812
91673-80620
Linked diagrams
1603
3901
8432

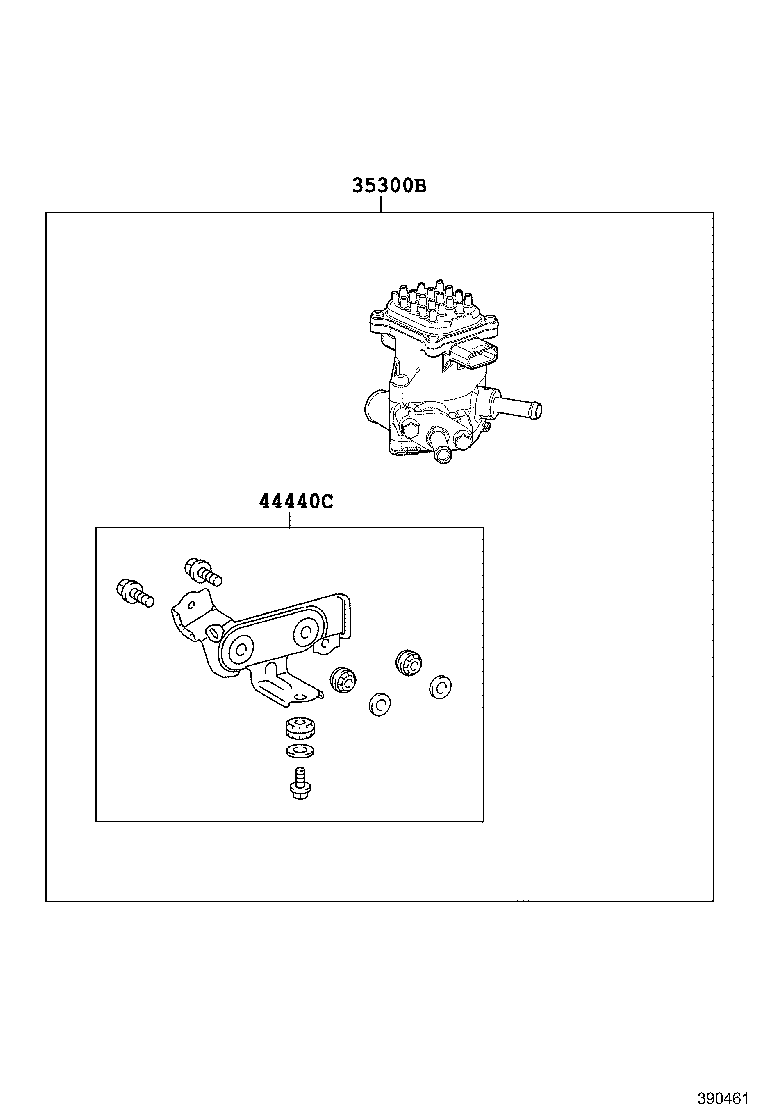

ILLUST NO. 2 OF 2(1510- )GYL2#

Click highlighted areas on diagram

diagram 35300B 44440C
Part # Description Qty Price
35300B - PUMP ASSY, OIL W/MOTOR
35300-48020

GYL25

1
44440C - BRACKET ASSY, PUMP
44440-48020

GYL25

1
