GYL10L-AWXGKA (2009)

Toyota Lexus Rx350/450h(Jpp

Production Mar 2009 - Mar 2012
Engine 2GRFXE
Transmission CVFC ATM
Displacement 2500cc
Power 168 HP (125 kW)

ILLUST NO. 2 OF 8(0903- )GYL1#

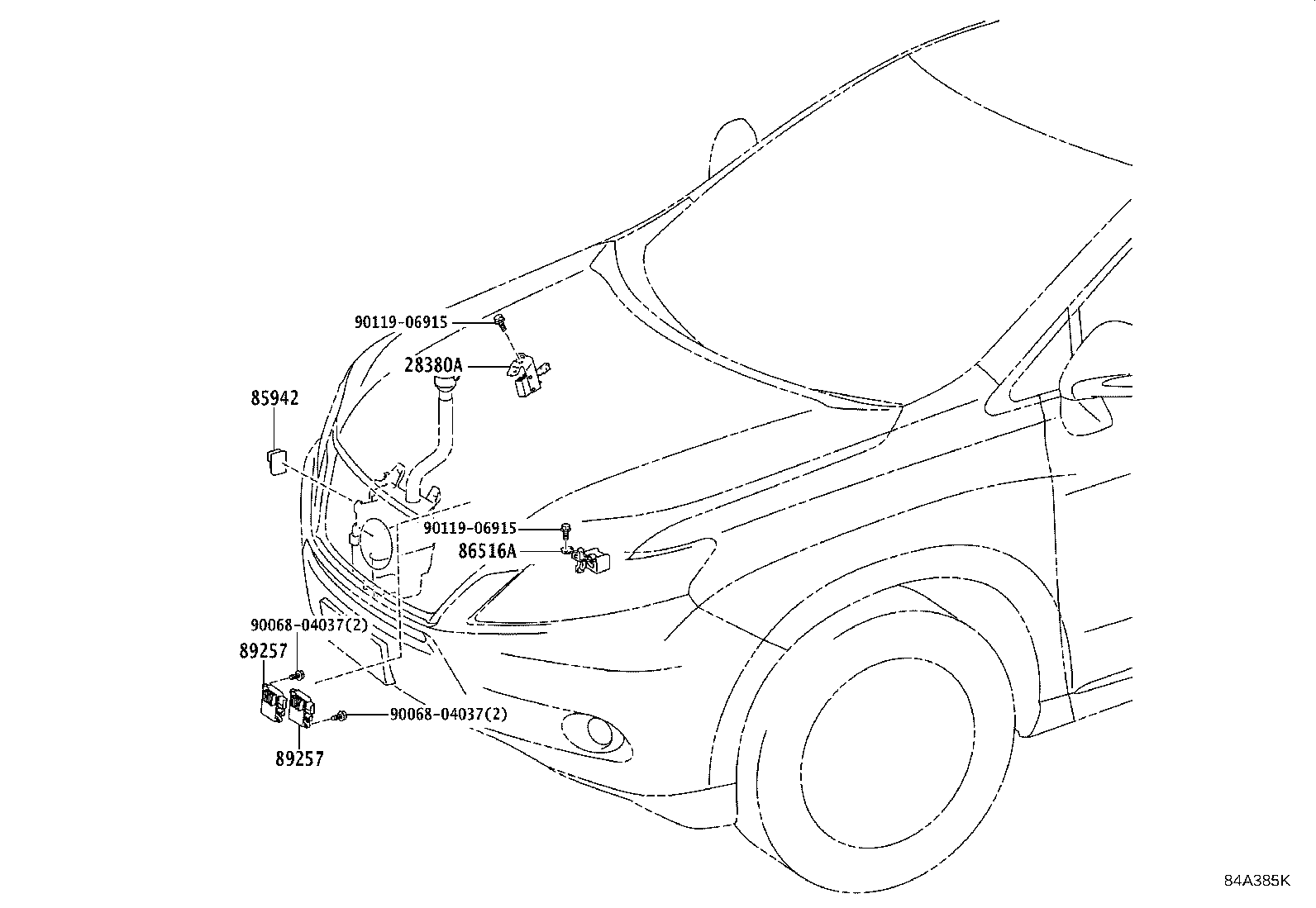

ENGINE ROOM 1/2

diagram 28380A 85942 86516A 89257 89257 9006804037 9006804037 9011906915 9011906915
Part # Description Qty Price
28380A - RESISTER, FUEL PUMP
23080-31190

2GRFXE..GYL1#..JPP

1
23080-31152

2GRFXE..GYL1#..JPP

1
23080-31151

2GRFXE..GYL1#..JPP

1
23080-31190

2GRFXE..GYL1#..JPP

1
85942 - RELAY, HEADLAMP CLEANER CONTROL
85942-48020

GYL1#..JPP

CANADA SPEC&PREMIUM PACKAGE&HEADLAMP-LED & AFS & AUTOMATIC HIGH BEAM SYSTEM

1
85942-48020

GYL1#..JPP

CANADA SPEC&PREMIUM PACKAGE&HEADLAMP-LED & AFS

1
85942-48020

GYL1#..JPP

PREMIUM PACKAGE&HEADLAMP-LED & AFS & AUTOMATIC HIGH BEAM SYSTEM

1
85942-48020

GYL1#..JPP

PREMIUM PACKAGE&HEADLAMP-LED & AFS

1
85942-58010

GYL1#..JPP

PREMIUM PACKAGE&HEADLAMP-LED & AFS

1
85942-58010

GYL1#..JPP

PREMIUM PACKAGE&HEADLAMP-LED & AFS & AUTOMATIC HIGH BEAM SYSTEM

1
86516A - CONDENSER
86516-48020

GYL1#..JPP

1
89257 - COMPUTER, COOLING FAN
89257-26020

GYL1#..JPP

2
89257-26020

GYL1#..JPP

2
89257 - COMPUTER, COOLING FAN
89257-26020

GYL1#..JPP

2
89257-26020

GYL1#..JPP

2
Common parts
90068-04037 None epc.PartDetail.None
90119-06915 None epc.PartDetail.None

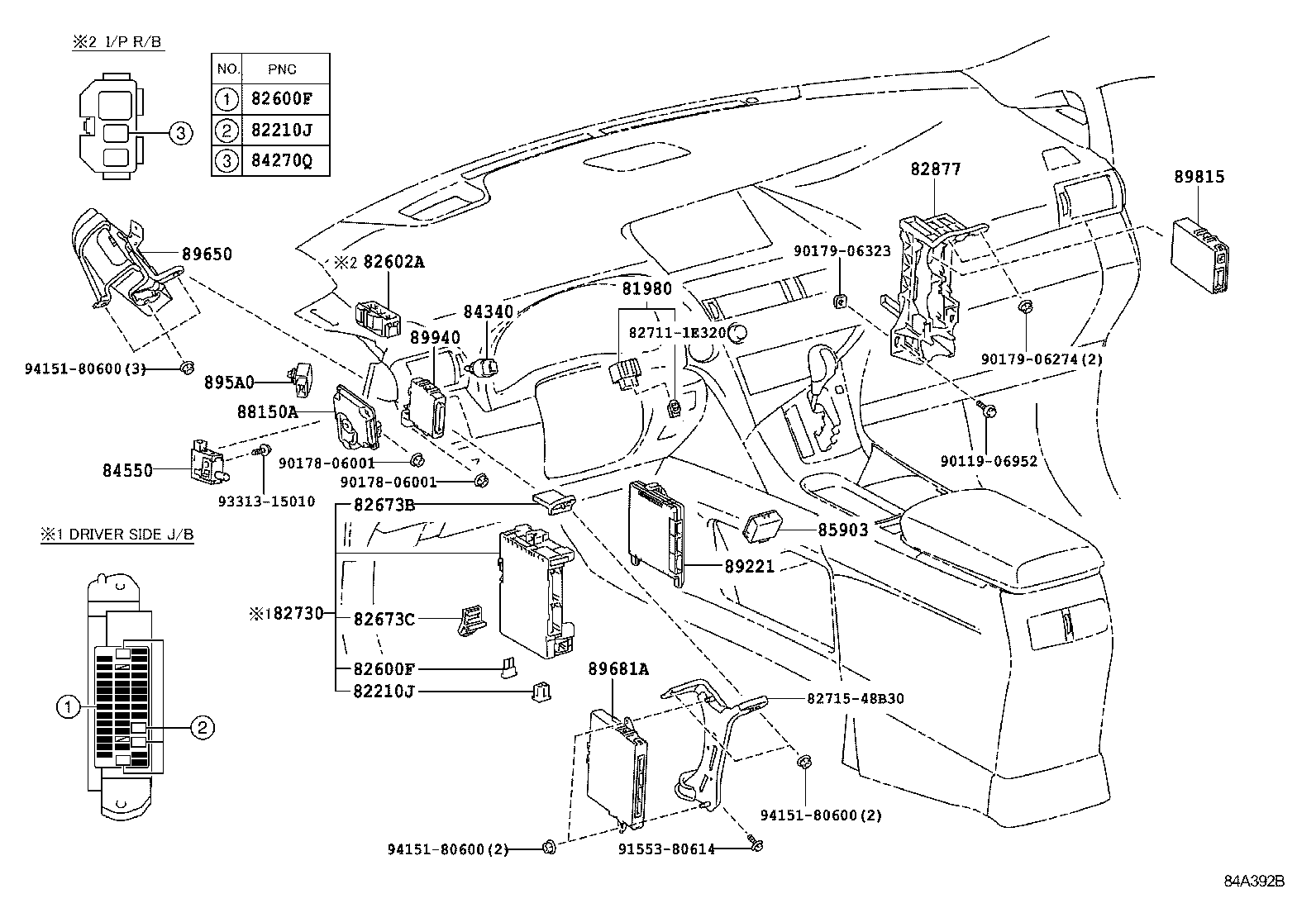

ILLUST NO. 4 OF 8(0903- )GYL1#

COWL

diagram 81980 82210J 82210J 82600F 82600F 82602A 82673B 82673C 827111E320 8271548B30 82730 82877 84270Q 84340 84550 85903 88150A 89221 895A0 89650 89681A 89815 89940 9011906952 9017806001 9017806001 9017906274 9017906323 9155380614 9331315010 9415180600 9415180600 9415180600
Part # Description Qty Price
81980 - FLASHER ASSY, TURN SIGNAL
81980-30170

GGL1#,GYL1#..JPP

1
82210J - FUSIBLE LINK
90982-08254

GYL1#..JPP

120A,TERM.:MALE,WHT

1
82210J - FUSIBLE LINK
90982-08254

GYL1#..JPP

120A,TERM.:MALE,WHT

1
82673B - BRACKET, JUNCTION BLOCK
82673-48020

GGL1#,GYL1#..JPP

1
82673C - BRACKET, JUNCTION BLOCK
82673-48030

GGL1#,GYL1#..JPP

1
82730 - BLOCK ASSY, INSTRUMENT PANEL JUNCTION
82730-48A12

GGL1#,GYL1#..JPP

1
82730-48A22

GGL1#,GYL1#..JPP

SEAT HEATER-WITH(DRIVER & PASSENGER)

1
84270Q - RELAY, LAMP CUT
90987-02027

GGL1#,GYL1#..JPP

1
88150A - COMPUTER ASSY, DRIVING SUPPORT
88150-48060

GYL10..JPP

PRE-COLLISION SYSTEM-WITH(*PSB & *PBA)

1
88150-48104

GYL1#..JPP

PRE-COLLISION SYSTEM-WITH(*PSB & *PBA & *PB)

1
88150-48100

GYL1#..JPP

PRE-COLLISION SYSTEM-WITH(*PSB & *PBA)

1
89221 - COMPUTER, MULTIPLEX NETWORK BODY
89220-48330

GYL1#..JPP

CANADA SPEC

1
89220-48350

GYL1#..JPP

USA DEPENDANCY SPEC

1
89220-48340

GYL1#..JPP

CANADA SPEC&HEADLAMP-LED & AFS & AUTOMATIC HIGH BEAM SYSTEM

1
89220-48380

GYL1#..JPP

HEADLAMP-LED & AFS & AUTOMATIC HIGH BEAM SYSTEM

1
89220-48380

GYL1#..JPP

HEADLAMP-LED & AFS

1
89220-48341

GYL10..JPP

CANADA SPEC&HEADLAMP-LED & AFS & AUTOMATIC HIGH BEAM SYSTEM

1
89220-48340

GYL1#..JPP

CANADA SPEC&HEADLAMP-LED & AFS

1
89220-48370

GYL1#..JPP

1
89220-48341

GYL10..JPP

CANADA SPEC&HEADLAMP-LED & AFS

1
89220-48360

GYL1#..JPP

USA DEPENDANCY SPEC&HEADLAMP-LED & AFS & AUTOMATIC HIGH BEAM SYSTEM

1
89220-48360

GYL1#..JPP

USA DEPENDANCY SPEC&HEADLAMP-LED & AFS

1
89220-48331

GYL10..JPP

CANADA SPEC

1
89220-48361

GYL1#..JPP

USA DEPENDANCY SPEC&HEADLAMP-LED & AFS

1
89220-48351

GYL1#..JPP

USA DEPENDANCY SPEC

1
89220-48381

GYL1#..JPP

HEADLAMP-LED & AFS & AUTOMATIC HIGH BEAM SYSTEM

1
89220-48371

GYL1#..JPP

1
89220-48381

GYL1#..JPP

HEADLAMP-LED & AFS

1
89220-48361

GYL1#..JPP

USA DEPENDANCY SPEC&HEADLAMP-LED & AFS & AUTOMATIC HIGH BEAM SYSTEM

1
89220-48W00

GGL1#,GYL1#..JPP

1
89220-48W50

GGL1#,GYL1#..JPP

USA DEPENDANCY SPEC

1
895A0 - RELAY ASSY, STOP LAMP CONTROL
895A0-20020

GGL1#,GYL1#..JPP

1
89650 - COMPUTER ASSY, POWER STEERING
89650-48110

GYL1#..JPP

1
89650-48210

GYL1#..JPP

SUSPENSION-COIL SPRING(EURO)

1
89650-48480

GYL1#..JPP

1
89681A - COMPUTER, POWER MANAGEMENT CONTROL
89690-48050

GYL10..JPP

1
89690-48110

GYL10..JPP

1
89690-48052

GYL10..JPP

1
89690-48051

GYL10..JPP

1
89690-48112

GYL10..JPP

1
89690-48111

GYL10..JPP

1
89690-48310

GYL10..JPP

1
89815 - COMPUTER, SEAT BELT CONTROL
89815-76020

GGL1#,GYL1#..JPP

PRE-COLLISION SYSTEM-WITH(*PSB & *PBA & *PB)

1
89815-48040

GYL10..JPP

PRE-COLLISION SYSTEM-WITH(*PSB & *PBA)

1
89815-76020

GGL1#,GYL1#..JPP

PRE-COLLISION SYSTEM-WITH(*PSB & *PBA)

1
89940 - COMPUTER ASSY, HEADLAMP SWIVEL
89940-48080

GYL1#..JPP

HEADLAMP-LED & AFS

1
89940-48320

GYL1#..JPP

HEADLAMP-LED & AFS & AUTOMATIC HIGH BEAM SYSTEM

1
89940-48230

GYL1#..JPP

HEADLAMP-DISCHARGE & AFS

1
89940-48220

GYL1#..JPP

HEADLAMP-DISCHARGE&AFS&AUTOMATIC HIGH BEAM SYSTEM

1
89940-48380

GGL10,GYL10..JPP

HEADLAMP-DISCHARGE

1
Common parts
82711-1E320 None epc.PartDetail.None
82715-48B30 None epc.PartDetail.None
90119-06952 None epc.PartDetail.None
90178-06001 None epc.PartDetail.None
90179-06274 None epc.PartDetail.None
90179-06323 None epc.PartDetail.None
91553-80614 None epc.PartDetail.None
93313-15010 None epc.PartDetail.None
94151-80600 None epc.PartDetail.None

ILLUST NO. 1 OF 8(0903-1008)GYL1#

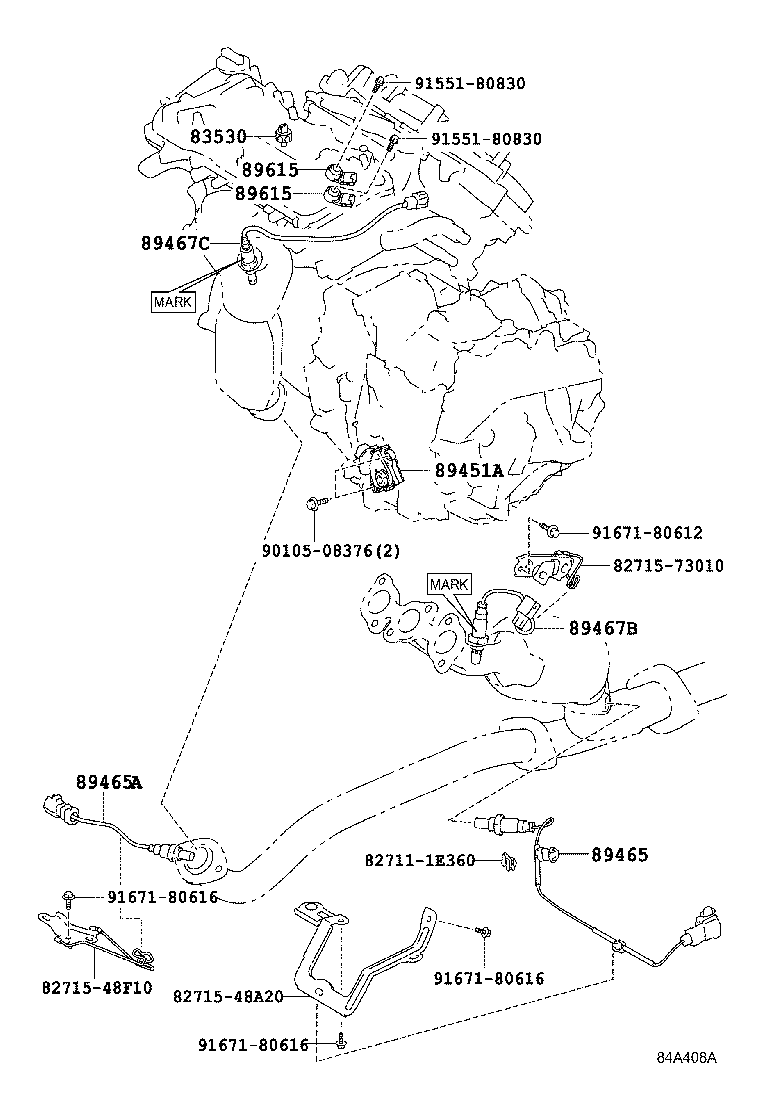

ENGINE & TRANSMISSION

diagram 827111E360 8271548A20 8271548F10 8271573010 83530 89451A 89465 89465A 89467B 89467C 89615 89615 9010508376 9155180830 9155180830 9167180612 9167180616 9167180616 9167180616
Part # Description Qty Price
83530 - SWITCH ASSY, OIL PRESSURE (FOR ENGINE)
83530-60020

GGL1#,GYL1#..JPP

YAZAKI

1
83530-28020

GGL1#,GYL1#..JPP

DENSO

1
89451A - SENSOR, SHIFT LEVER POSITION
89451-48010

GYL1#..JPP

1
89465 - SENSOR, OXYGEN
89465-48230

GYL1#..JPP

1
89465-48280

GYL1#..JPP

1
89465-48360

GYL1#..JPP

1
89465A - SENSOR, OXYGEN NO.2
89465-48430

GYL1#..JPP

1
89465-48270

GYL1#..JPP

1
89465-48350

GYL1#..JPP

1
89467B - SENSOR, AIR FUEL RATIO
89467-48210

GYL1#..JPP

MARK 89467-48210

1
89467-48210

GYL1#..JPP

1
89467C - SENSOR, AIR FUEL RATIO, NO.2
89467-48220

GYL1#..JPP

1
89467-48220

GYL1#..JPP

MARK 89467-48220

1
89615 - SENSOR, KNOCK CONTROL
89615-20090

GGL1#,GYL1#..JPP

2
89615 - SENSOR, KNOCK CONTROL
89615-20090

GGL1#,GYL1#..JPP

2
Common parts
82711-1E360 None epc.PartDetail.None
82715-48A20 None epc.PartDetail.None
82715-48F10 None epc.PartDetail.None
82715-73010 None epc.PartDetail.None
90105-08376 None epc.PartDetail.None
91551-80830 None epc.PartDetail.None
91671-80612 None epc.PartDetail.None
91671-80616 None epc.PartDetail.None

ILLUST NO. 8 OF 8(0903- )GYL1#

DOOR,ROOF,FLOOR & BACK DOOR

diagram 81985 82600F 82610A 82620C 82620E 82621A 82660C 83320 84040 84233 84233 84234 84234 84810 84810D 84810D 84840G 84927 84930 85530B 85535C 85539A 86210A 86220A 88161 88162 88171 88172 88790F 892A0A 892A0A 89430 89430 89461 89658B 89658C 89747C 89755 9011906915 9011906915 9011906915 9011906915 9011906915 9011908C88 9015950385 9015960303 9015960303 9015960602 9015960602 9016440103 9016840061 9017906178 9017906178 9018906172 9018906172 9018906227 9018906227 9090148003 9090148003 9090148003 9090148003 9415180600 9415180600 9415180801 F2615A F2615A G9250 G927DA
Part # Description Qty Price
82610A - BLOCK ASSY, FUSE
82610-48020

GYL1#..JPP

1
82620E - BLOCK ASSY, FUSIBLE LINK
82620-48111

GYL1#..JPP

1
82621A - COVER, FUSIBLE LINK
82621-52130

GYL1#..JPP

1
82660C - BLOCK ASSY, RELAY
82660-52030

GYL10..JPP

PREMIUM PACKAGE&SEAT HEATER-WITH(DRIVER & PASSENGER)&AUDIO-DVD CHANGER,SDARS,12SPEAKER&WITH(REAR DISPLAY)&EMV & NAVIGATION SYSTEM-WITH(HDD NAVIGATION)

1
82660-52030

GYL10..JPP

PREMIUM PACKAGE&SEAT HEATER-WITH(DRIVER & PASSENGER)&AUDIO-DVD CHANGER,SDARS,15SPEAKER,*MAR&WITH(REAR DISPLAY)&EMV & NAVIGATION SYSTEM-WITH(HDD NAVIGATION)&CLEARANCE & BACK SONAR-WITH

1
82660-52030

GYL10..JPP

PREMIUM PACKAGE&SEAT HEATER-WITH(DRIVER & PASSENGER)&AUDIO-DVD CHANGER,SDARS,15SPEAKER,*MAR&WITH(REAR DISPLAY)&EMV & NAVIGATION SYSTEM-WITH(HDD NAVIGATION)

1
82660-52030

GGL1#,GYL1#..JPP

PREMIUM PACKAGE&SEAT HEATER-WITH(DRIVER & PASSENGER)&EMV & NAVIGATION SYSTEM-WITH(HDD NAVIGATION)&CLEARANCE & BACK SONAR-WITH

1
82660-52030

GGL1#,GYL1#..JPP

PREMIUM PACKAGE&SEAT HEATER-WITH(DRIVER & PASSENGER)&EMV & NAVIGATION SYSTEM-WITH(HDD NAVIGATION)

1
82660-52030

GGL1#,GYL1#..JPP

PREMIUM PACKAGE&EMV & NAVIGATION SYSTEM-WITH(HDD NAVIGATION)

1
82660-52030

GYL10..JPP

PREMIUM PACKAGE&SEAT HEATER-WITH(DRIVER & PASSENGER)&AUDIO-DVD CHANGER,SDARS,12SPEAKER&WITH(REAR DISPLAY)&EMV & NAVIGATION SYSTEM-WITH(HDD NAVIGATION)&CLEARANCE & BACK SONAR-WITH

1
82660-52030

GGL1#,GYL1#..JPP

PREMIUM PACKAGE&EMV & NAVIGATION SYSTEM-WITH(HDD NAVIGATION)&CLEARANCE & BACK SONAR-WITH

1
82660-52030

GGL1#,GYL1#..JPP

PREMIUM PACKAGE&AUDIO-CD CHANGER,SDARS,12SPEAKER

1
82660-52030

GGL1#,GYL1#..JPP

PREMIUM PACKAGE&INSIDE REAR VIEW MIRROR-WITH(COMPUS & REAR CAMERA DISPLAY)&SEAT HEATER-WITH(DRIVER & PASSENGER)&AUDIO-CD CHANGER,SDARS,12SPEAKER

1
82660-52030

GGL1#,GYL1#..JPP

PREMIUM PACKAGE&INSIDE REAR VIEW MIRROR-WITH(COMPUS & REAR CAMERA DISPLAY)&SEAT HEATER-WITH(DRIVER & PASSENGER)&AUDIO-CD CHANGER,SDARS,12SPEAKER&CLEARANCE & BACK SONAR-WITH

1
82660-52030

GGL1#,GYL1#..JPP

PREMIUM PACKAGE&INSIDE REAR VIEW MIRROR-WITH(COMPUS & REAR CAMERA DISPLAY)&AUDIO-CD CHANGER,SDARS,12SPEAKER&CLEARANCE & BACK SONAR-WITH

1
82660-52030

GYL10..JPP

PREMIUM PACKAGE&PRE-COLLISION SYSTEM-WITH(*PSB & *PBA)

1
82660-52030

GGL1#,GYL1#..JPP

PREMIUM PACKAGE&INSIDE REAR VIEW MIRROR-WITH(COMPUS & REAR CAMERA DISPLAY)&AUDIO-CD CHANGER,SDARS,12SPEAKER

1
82660-52030

GGL1#,GYL1#..JPP

PREMIUM PACKAGE&SEAT HEATER-WITH(DRIVER & PASSENGER)&AUDIO-CD CHANGER,SDARS,12SPEAKER&CLEARANCE & BACK SONAR-WITH

1
82660-52030

GGL1#,GYL1#..JPP

PREMIUM PACKAGE&AUDIO-CD CHANGER,SDARS,12SPEAKER&CLEARANCE & BACK SONAR-WITH

1
82660-52030

GYL10..JPP

PREMIUM PACKAGE&PRE-COLLISION SYSTEM-WITH(*PSB & *PBA)&INSIDE REAR VIEW MIRROR-WITH(COMPUS & REAR CAMERA DISPLAY)

1
82660-52030

GYL10..JPP

PREMIUM PACKAGE&PRE-COLLISION SYSTEM-WITH(*PSB & *PBA)&INSIDE REAR VIEW MIRROR-WITH(COMPUS & REAR CAMERA DISPLAY)&SEAT HEATER-WITH(DRIVER & PASSENGER)&CLEARANCE & BACK SONAR-WITH

1
82660-52030

GGL1#,GYL1#..JPP

PREMIUM PACKAGE&SEAT HEATER-WITH(DRIVER & PASSENGER)&AUDIO-CD CHANGER,SDARS,12SPEAKER

1
82660-52030

GYL10..JPP

PREMIUM PACKAGE&PRE-COLLISION SYSTEM-WITH(*PSB & *PBA)&SEAT HEATER-WITH(DRIVER & PASSENGER)

1
82660-52030

GYL10..JPP

PREMIUM PACKAGE&PRE-COLLISION SYSTEM-WITH(*PSB & *PBA)&SEAT HEATER-WITH(DRIVER & PASSENGER)&CLEARANCE & BACK SONAR-WITH

1
82660-52030

GYL10..JPP

PREMIUM PACKAGE&PRE-COLLISION SYSTEM-WITH(*PSB & *PBA)&INSIDE REAR VIEW MIRROR-WITH(COMPUS & REAR CAMERA DISPLAY)&SEAT HEATER-WITH(DRIVER & PASSENGER)

1
82660-52030

GYL10..JPP

PREMIUM PACKAGE&PRE-COLLISION SYSTEM-WITH(*PSB & *PBA)&CLEARANCE & BACK SONAR-WITH

1
82660-52030

GYL10..JPP

PREMIUM PACKAGE&PRE-COLLISION SYSTEM-WITH(*PSB & *PBA)&INSIDE REAR VIEW MIRROR-WITH(COMPUS & REAR CAMERA DISPLAY)&SEAT HEATER-WITH(DRIVER & PASSENGER)&AUDIO-CD CHANGER,SDARS,12SPEAKER&CLEARANCE & BACK SONAR-WITH

1
82660-52030

GYL10..JPP

PREMIUM PACKAGE&PRE-COLLISION SYSTEM-WITH(*PSB & *PBA)&INSIDE REAR VIEW MIRROR-WITH(COMPUS & REAR CAMERA DISPLAY)&CLEARANCE & BACK SONAR-WITH

1
82660-52030

GYL10..JPP

PREMIUM PACKAGE&PRE-COLLISION SYSTEM-WITH(*PSB & *PBA)&INSIDE REAR VIEW MIRROR-WITH(COMPUS & REAR CAMERA DISPLAY)&AUDIO-CD CHANGER,SDARS,12SPEAKER&CLEARANCE & BACKSONAR-WITH

1
82660-52030

GYL10..JPP

PREMIUM PACKAGE&PRE-COLLISION SYSTEM-WITH(*PSB & *PBA)&INSIDE REAR VIEW MIRROR-WITH(COMPUS & REAR CAMERA DISPLAY)&AUDIO-CD CHANGER,SDARS,12SPEAKER

1
82660-52030

GYL10..JPP

PREMIUM PACKAGE&PRE-COLLISION SYSTEM-WITH(*PSB & *PBA)&AUDIO-CD CHANGER,SDARS,12SPEAKER&CLEARANCE & BACK SONAR-WITH

1
82660-52030

GYL10..JPP

PREMIUM PACKAGE&PRE-COLLISION SYSTEM-WITH(*PSB & *PBA)&AUDIO-CD CHANGER,SDARS,12SPEAKER

1
82660-52030

GYL10..JPP

PREMIUM PACKAGE&PRE-COLLISION SYSTEM-WITH(*PSB & *PBA)&INSIDE REAR VIEW MIRROR-WITH(COMPUS & REAR CAMERA DISPLAY)&SEAT HEATER-WITH(DRIVER & PASSENGER)&AUDIO-CD CHANGER,SDARS,12SPEAKER

1
82660-52030

GYL10..JPP

PREMIUM PACKAGE&PRE-COLLISION SYSTEM-WITH(*PSB & *PBA)&SEAT HEATER-WITH(DRIVER & PASSENGER)&AUDIO-CD CHANGER,SDARS,12SPEAKER&CLEARANCE & BACK SONAR-WITH

1
82660-52030

GYL10..JPP

PREMIUM PACKAGE&PRE-COLLISION SYSTEM-WITH(*PSB & *PBA)&SEAT HEATER-WITH(DRIVER & PASSENGER)&AUDIO-CD CHANGER,SDARS,12SPEAKER

1
82660-52030

GGL1#,GYL1#..JPP

PREMIUM PACKAGE&INSIDE REAR VIEW MIRROR-AUTOMATIC ANTI-GLARE&EMV & NAVIGATION SYSTEM-WITH(HDD NAVIGATION)

1
82660-52030

GYL10..JPP

USA DEPENDANCY SPEC&PREMIUM PACKAGE&PRE-COLLISION SYSTEM-WITH(*PSB & *PBA)&INSIDEREAR VIEW MIRROR-AUTOMATIC ANTI-GLARE&SEAT HEATER-WITH(DRIVER & PASSENGER)&AUDIO-DVD CHANGER,15SPEAKER,*MAR&WITH(REAR DISPLAY)&EMV & NAVIGATION SYSTEM-WITH(HDD NAVIGATION)

1
82660-52030

GYL10..JPP

USA DEPENDANCY SPEC&PREMIUM PACKAGE&INSIDE REAR VIEW MIRROR-AUTOMATIC ANTI-GLARE&SEAT HEATER-WITH(DRIVER & PASSENGER)&AUDIO-DVD CHANGER,15SPEAKER,*MAR&WITH(REAR DISPLAY)&EMV & NAVIGATION SYSTEM-WITH(HDD NAVIGATION)

1
82660-52030

GYL10..JPP

USA DEPENDANCY SPEC&PREMIUM PACKAGE&PRE-COLLISION SYSTEM-WITH(*PSB & *PBA)&INSIDEREAR VIEW MIRROR-AUTOMATIC ANTI-GLARE&SEAT HEATER-WITH(DRIVER & PASSENGER)&AUDIO-DVD CHANGER,15SPEAKER,*MAR&WITH(REAR DISPLAY)&EMV & NAVIGATION SYSTEM-WITH(HDD NAVIGATION)&CLEARANCE & BACK SONAR-WITH

1
82660-52030

GYL10..JPP

USA DEPENDANCY SPEC&PREMIUM PACKAGE&INSIDE REAR VIEW MIRROR-AUTOMATIC ANTI-GLARE&SEAT HEATER-WITH(DRIVER & PASSENGER)&AUDIO-DVD CHANGER,15SPEAKER,*MAR&WITH(REAR DISPLAY)&EMV & NAVIGATION SYSTEM-WITH(HDD NAVIGATION)&CLEARANCE & BACK SONAR-WITH

1
82660-52030

GYL10..JPP

PREMIUM PACKAGE&PRE-COLLISION SYSTEM-WITH(*PSB & *PBA)&INSIDE REAR VIEW MIRROR-AUTOMATIC ANTI-GLARE&SEAT HEATER-WITH(DRIVER & PASSENGER)&AUDIO-DVD CHANGER,SDARS,12SPEAKER&WITH(REAR DISPLAY)&EMV & NAVIGATION SYSTEM-WITH(HDD NAVIGATION)&CLEARANCE & BACK SONAR-WITH

1
82660-52030

GYL10..JPP

PREMIUM PACKAGE&PRE-COLLISION SYSTEM-WITH(*PSB & *PBA)&INSIDE REAR VIEW MIRROR-AUTOMATIC ANTI-GLARE&SEAT HEATER-WITH(DRIVER & PASSENGER)&AUDIO-DVD CHANGER,SDARS,12SPEAKER&WITH(REAR DISPLAY)&EMV & NAVIGATION SYSTEM-WITH(HDD NAVIGATION)

1
82660-52030

GYL1#..JPP

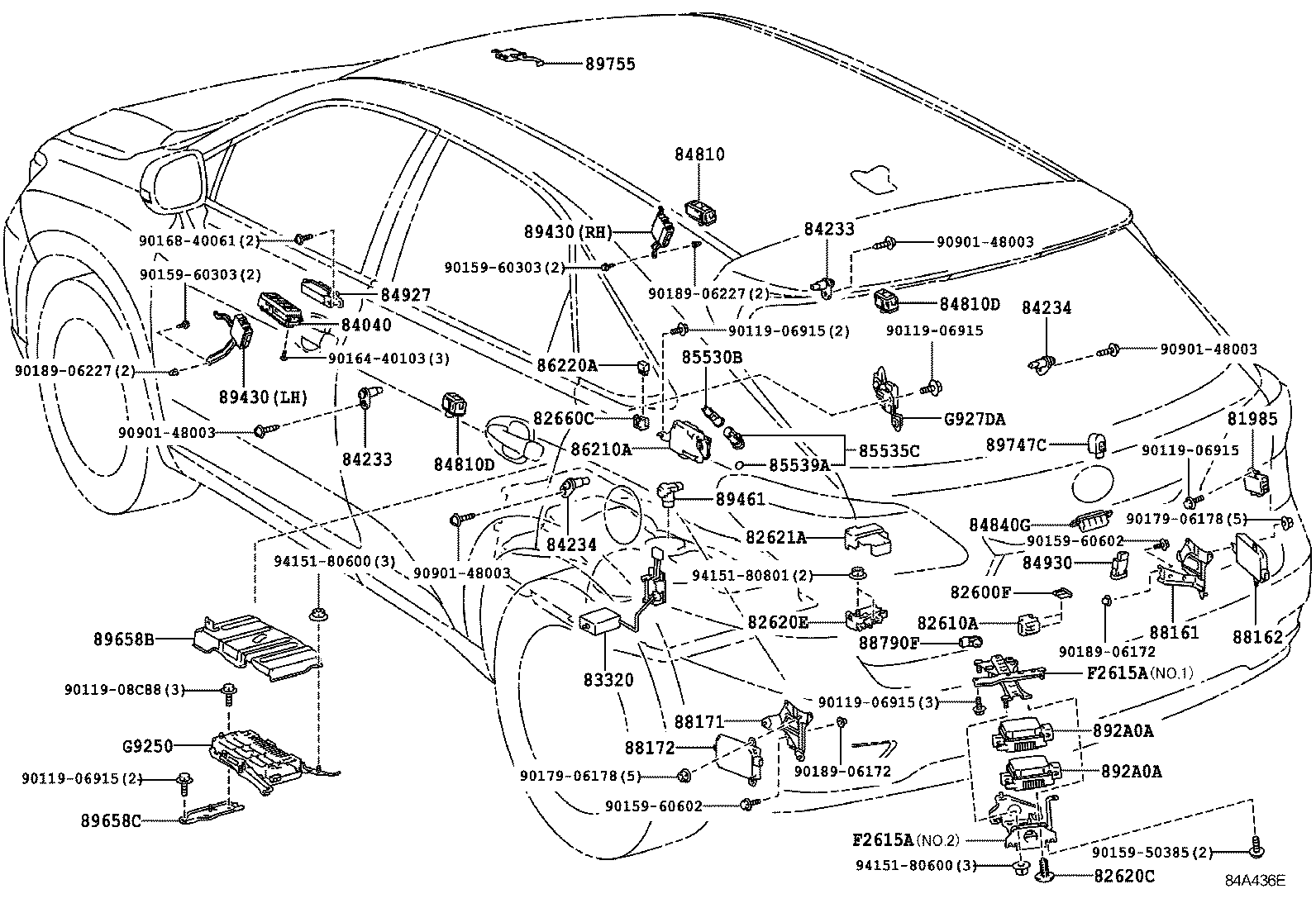

PREMIUM PACKAGE&PRE-COLLISION SYSTEM-WITH(*PSB & *PBA)&INSIDE REAR VIEW MIRROR-AUTOMATIC ANTI-GLARE&SEAT HEATER-WITH(DRIVER & PASSENGER)&EMV & NAVIGATION SYSTEM-WITH(HDD NAVIGATION)

1
82660-52030

GYL1#..JPP

PREMIUM PACKAGE&PRE-COLLISION SYSTEM-WITH(*PSB & *PBA)&INSIDE REAR VIEW MIRROR-AUTOMATIC ANTI-GLARE&EMV & NAVIGATION SYSTEM-WITH(HDD NAVIGATION)&CLEARANCE & BACK SONAR-WITH

1
82660-52030

GYL10..JPP

PREMIUM PACKAGE&PRE-COLLISION SYSTEM-WITH(*PSB & *PBA)&INSIDE REAR VIEW MIRROR-AUTOMATIC ANTI-GLARE&SEAT HEATER-WITH(DRIVER & PASSENGER)&AUDIO-DVD CHANGER,SDARS,15SPEAKER,*MAR&WITH(REAR DISPLAY)&EMV & NAVIGATION SYSTEM-WITH(HDD NAVIGATION)&CLEARANCE & BACK SONAR-WITH

1
82660-52030

GYL10..JPP

PREMIUM PACKAGE&PRE-COLLISION SYSTEM-WITH(*PSB & *PBA)&INSIDE REAR VIEW MIRROR-AUTOMATIC ANTI-GLARE&SEAT HEATER-WITH(DRIVER & PASSENGER)&AUDIO-DVD CHANGER,SDARS,15SPEAKER,*MAR&WITH(REAR DISPLAY)&EMV & NAVIGATION SYSTEM-WITH(HDD NAVIGATION)

1
82660-52030

GYL1#..JPP

PREMIUM PACKAGE&PRE-COLLISION SYSTEM-WITH(*PSB & *PBA)&INSIDE REAR VIEW MIRROR-AUTOMATIC ANTI-GLARE&EMV & NAVIGATION SYSTEM-WITH(HDD NAVIGATION)

1
82660-52030

GYL1#..JPP

PREMIUM PACKAGE&PRE-COLLISION SYSTEM-WITH(*PSB & *PBA)&INSIDE REAR VIEW MIRROR-AUTOMATIC ANTI-GLARE&SEAT HEATER-WITH(DRIVER & PASSENGER)&EMV & NAVIGATION SYSTEM-WITH(HDD NAVIGATION)&CLEARANCE & BACK SONAR-WITH

1
82660-52030

GYL1#..JPP

PREMIUM PACKAGE&PRE-COLLISION SYSTEM-WITH(*PSB & *PBA)&INSIDE REAR VIEW MIRROR-AUTOMATIC ANTI-GLARE&SEAT HEATER-WITH(DRIVER & PASSENGER)&AUDIO-CD CHANGER,SDARS,12SPEAKER&EMV & NAVIGATION SYSTEM-WITH(HDD NAVIGATION)&CLEARANCE & BACK SONAR-WITH

1
82660-52030

GYL10..JPP

PREMIUM PACKAGE&INSIDE REAR VIEW MIRROR-AUTOMATIC ANTI-GLARE&SEAT HEATER-WITH(DRIVER & PASSENGER)&AUDIO-DVD CHANGER,SDARS,15SPEAKER,*MAR&WITH(REAR DISPLAY)&EMV & NAVIGATION SYSTEM-WITH(HDD NAVIGATION)

1
82660-52030

GYL10..JPP

PREMIUM PACKAGE&INSIDE REAR VIEW MIRROR-AUTOMATIC ANTI-GLARE&SEAT HEATER-WITH(DRIVER & PASSENGER)&AUDIO-DVD CHANGER,SDARS,12SPEAKER&WITH(REAR DISPLAY)&EMV & NAVIGATION SYSTEM-WITH(HDD NAVIGATION)&CLEARANCE & BACK SONAR-WITH

1
82660-52030

GYL1#..JPP

PREMIUM PACKAGE&PRE-COLLISION SYSTEM-WITH(*PSB & *PBA)&INSIDE REAR VIEW MIRROR-AUTOMATIC ANTI-GLARE&AUDIO-CD CHANGER,SDARS,12SPEAKER&EMV & NAVIGATION SYSTEM-WITH(HDD NAVIGATION)&CLEARANCE & BACK SONAR-WITH

1
82660-52030

GYL10..JPP

PREMIUM PACKAGE&INSIDE REAR VIEW MIRROR-AUTOMATIC ANTI-GLARE&SEAT HEATER-WITH(DRIVER & PASSENGER)&AUDIO-DVD CHANGER,SDARS,15SPEAKER,*MAR&WITH(REAR DISPLAY)&EMV & NAVIGATION SYSTEM-WITH(HDD NAVIGATION)&CLEARANCE & BACK SONAR-WITH

1
82660-52030

GYL1#..JPP

PREMIUM PACKAGE&PRE-COLLISION SYSTEM-WITH(*PSB & *PBA)&INSIDE REAR VIEW MIRROR-AUTOMATIC ANTI-GLARE&SEAT HEATER-WITH(DRIVER & PASSENGER)&AUDIO-CD CHANGER,SDARS,12SPEAKER&EMV & NAVIGATION SYSTEM-WITH(HDD NAVIGATION)

1
82660-52030

GGL1#,GYL1#..JPP

PREMIUM PACKAGE&INSIDE REAR VIEW MIRROR-AUTOMATIC ANTI-GLARE&SEAT HEATER-WITH(DRIVER & PASSENGER)&AUDIO-CD CHANGER,SDARS,12SPEAKER&EMV & NAVIGATION SYSTEM-WITH(HDDNAVIGATION)

1
82660-52030

GGL1#,GYL1#..JPP

PREMIUM PACKAGE&INSIDE REAR VIEW MIRROR-AUTOMATIC ANTI-GLARE&SEAT HEATER-WITH(DRIVER & PASSENGER)&EMV & NAVIGATION SYSTEM-WITH(HDD NAVIGATION)

1
82660-52030

GGL1#,GYL1#..JPP

PREMIUM PACKAGE&INSIDE REAR VIEW MIRROR-AUTOMATIC ANTI-GLARE&SEAT HEATER-WITH(DRIVER & PASSENGER)&EMV & NAVIGATION SYSTEM-WITH(HDD NAVIGATION)&CLEARANCE & BACK SONAR-WITH

1
82660-52030

GGL1#,GYL1#..JPP

PREMIUM PACKAGE&INSIDE REAR VIEW MIRROR-AUTOMATIC ANTI-GLARE&EMV & NAVIGATION SYSTEM-WITH(HDD NAVIGATION)&CLEARANCE & BACK SONAR-WITH

1
82660-52030

GYL1#..JPP

PREMIUM PACKAGE&PRE-COLLISION SYSTEM-WITH(*PSB & *PBA)&INSIDE REAR VIEW MIRROR-AUTOMATIC ANTI-GLARE&AUDIO-CD CHANGER,SDARS,12SPEAKER&EMV & NAVIGATION SYSTEM-WITH(HDD NAVIGATION)

1
82660-52030

GGL1#,GYL1#..JPP

PREMIUM PACKAGE&INSIDE REAR VIEW MIRROR-AUTOMATIC ANTI-GLARE&AUDIO-CD CHANGER,SDARS,12SPEAKER&EMV & NAVIGATION SYSTEM-WITH(HDD NAVIGATION)&CLEARANCE & BACK SONAR-WITH

1
82660-52030

GYL10..JPP

PREMIUM PACKAGE&INSIDE REAR VIEW MIRROR-AUTOMATIC ANTI-GLARE&SEAT HEATER-WITH(DRIVER & PASSENGER)&AUDIO-DVD CHANGER,SDARS,12SPEAKER&WITH(REAR DISPLAY)&EMV & NAVIGATION SYSTEM-WITH(HDD NAVIGATION)

1
82660-52030

GGL1#,GYL1#..JPP

PREMIUM PACKAGE&INSIDE REAR VIEW MIRROR-AUTOMATIC ANTI-GLARE&AUDIO-CD CHANGER,SDARS,12SPEAKER&EMV & NAVIGATION SYSTEM-WITH(HDD NAVIGATION)

1
82660-52030

GGL1#,GYL1#..JPP

PREMIUM PACKAGE&INSIDE REAR VIEW MIRROR-AUTOMATIC ANTI-GLARE&SEAT HEATER-WITH(DRIVER & PASSENGER)&AUDIO-CD CHANGER,SDARS,12SPEAKER&EMV & NAVIGATION SYSTEM-WITH(HDDNAVIGATION)&CLEARANCE & BACK SONAR-WITH

1
83320 - GAGE ASSY, FUEL SENDER
83320-48040

GYL1#..JPP

1
84040 - MASTER SWITCH ASSY,MULTIPLEX NETWORK
840A0-48010

GGL1#,GYL1#..JPP

OUTSIDE REAR VIEW MIRROR-*AREM & AUTOMATIC ANTI-GLARE & MEMORY

1
840A0-48020

GGL1#,GYL1#..JPP

1
840A0-48010

GGL1#,GYL1#..JPP

OUTSIDE REAR VIEW MIRROR-*AREM & MEMORY & BLIND SPOT DETECTION

1
84233 - SWITCH ASSY, COURTESY LAMP (FOR FRONT DOOR)
84231-30380

GGL1#,GYL1#..JPP

2
84233 - SWITCH ASSY, COURTESY LAMP (FOR FRONT DOOR)
84231-30380

GGL1#,GYL1#..JPP

2
84234 - SWITCH ASSY, COURTESY LAMP (FOR REAR DOOR)
84231-30380

GGL1#,GYL1#..JPP

2
84234 - SWITCH ASSY, COURTESY LAMP (FOR REAR DOOR)
84231-30380

GGL1#,GYL1#..JPP

2
84810 - SWITCH ASSY, POWER WINDOW REGULATOR
84810-48010

GGL1#,GYL1#..JPP

1
84810D - SWITCH ASSY, POWER WINDOW REGULATOR, REAR
84810-48021

GGL1#,GYL1#..JPP

2
84810D - SWITCH ASSY, POWER WINDOW REGULATOR, REAR
84810-48021

GGL1#,GYL1#..JPP

2
84840G - SWITCH ASSY, BACK DOOR OPENER
84840-28040

GGL1#,GYL1#..JPP

1
84927 - SWITCH, SEAT MEMORY
84927-48040C0

GYL1#..JPP

ULTRAPREMIUM PACKAGE,BLACK,TRIM1#,2#,LH

1
84927-48040C0

GYL1#..JPP

PREMIUM PACKAGE,BLACK,TRIM1#,2#,LH

1
84930 - SWITCH ASSY, DOOR CONTROL
84930-58010

GGL1#,GYL1#..JPP

1
85530B - SOCKET ASSY, POWER OUTLET, REAR NO.1
85530-42010

GGL1#,GYL1#..JPP

1
85535C - COVER, POWER OUTLET SOCKET, REAR
85535-48070B0

GYL1#..JPP

LT.GRAY,TRIM10,12

1
85535-48070C0

GGL1#,GYL1#..JPP

BLACK,TRIM1#,2#,3#,4#

1
85535-48070A1

GGL1#,GYL1#..JPP

IVORY,TRIM0#

1
85535-48070C0

GYL1#..JPP

BLACK,TRIM12,2#

1
85539A - LABEL, POWER OUTLET NOTICE, REAR
85539-60020

GGL1#,GYL1#..JPP

1
86210A - INVERTER ASSY, VOLTAGE
86210-48070

GYL10..JPP

PREMIUM PACKAGE&WITH(REAR DISPLAY)

1
86210-48070

GYL10..JPP

PREMIUM PACKAGE&WITH(REAR DISPLAY)

1
86220A - RELAY, INVERTER
90987-02027

GYL10..JPP

PREMIUM PACKAGE&WITH(REAR DISPLAY)

1
90987-02027

GYL10..JPP

PREMIUM PACKAGE&WITH(REAR DISPLAY)

1
88161 - BRACKET, BLIND SPOT MONITOR, RH
88161-48010

GGL1#,GYL1#..JPP

LANE CHANGE ASSIST-WITH(BLIND SPOT DETECTION)

1
88162 - SENSOR, BLIND SPOT MONITOR, RH
88162-0W050

GGL1#,GYL1#..JPP

LANE CHANGE ASSIST-WITH(BLIND SPOT DETECTION)

1
88171 - BRACKET, BLIND SPOT MONITOR, LH
88171-48010

GGL1#,GYL1#..JPP

LANE CHANGE ASSIST-WITH(BLIND SPOT DETECTION)

1
88172 - SENSOR, BLIND SPOT MONITOR, LH
88162-0W050

GGL1#,GYL1#..JPP

LANE CHANGE ASSIST-WITH(BLIND SPOT DETECTION)

1
88790F - THERMISTOR ASSY
88790-22131

GYL1#..JPP

1
88790-22131

GYL1#..JPP

1
89461 - SENSOR, VAPOR PRESSURE
89461-48020

GYL1#..JPP

1
89658B - BRACKET, POWER STEERING, NO.1
89658-48060

GYL1#..JPP

1
89658-48060

GYL1#..JPP

1
89658C - BRACKET, POWER STEERING, NO.2
89658-48080

GYL1#..JPP

1
89658-48080

GYL1#..JPP

1
G9250 - CONVERTER ASSY, POWER STEERING
G9250-48030

GYL1#..JPP

1
G9250-48030

GYL1#..JPP

1
G927DA - FILTER, CONVERTER
G927D-48010

GYL1#..JPP

1
G927D-48010

GYL1#..JPP

1
Common parts
90119-06915 None epc.PartDetail.None
90119-08C88 None epc.PartDetail.None
90159-50385 None epc.PartDetail.None
90159-60303 None epc.PartDetail.None
90159-60602 None epc.PartDetail.None
90164-40103 None epc.PartDetail.None
90168-40061 None epc.PartDetail.None
90179-06178 None epc.PartDetail.None
90189-06172 None epc.PartDetail.None
90189-06227 None epc.PartDetail.None
90901-48003 None epc.PartDetail.None
94151-80600 None epc.PartDetail.None
94151-80801 None epc.PartDetail.None

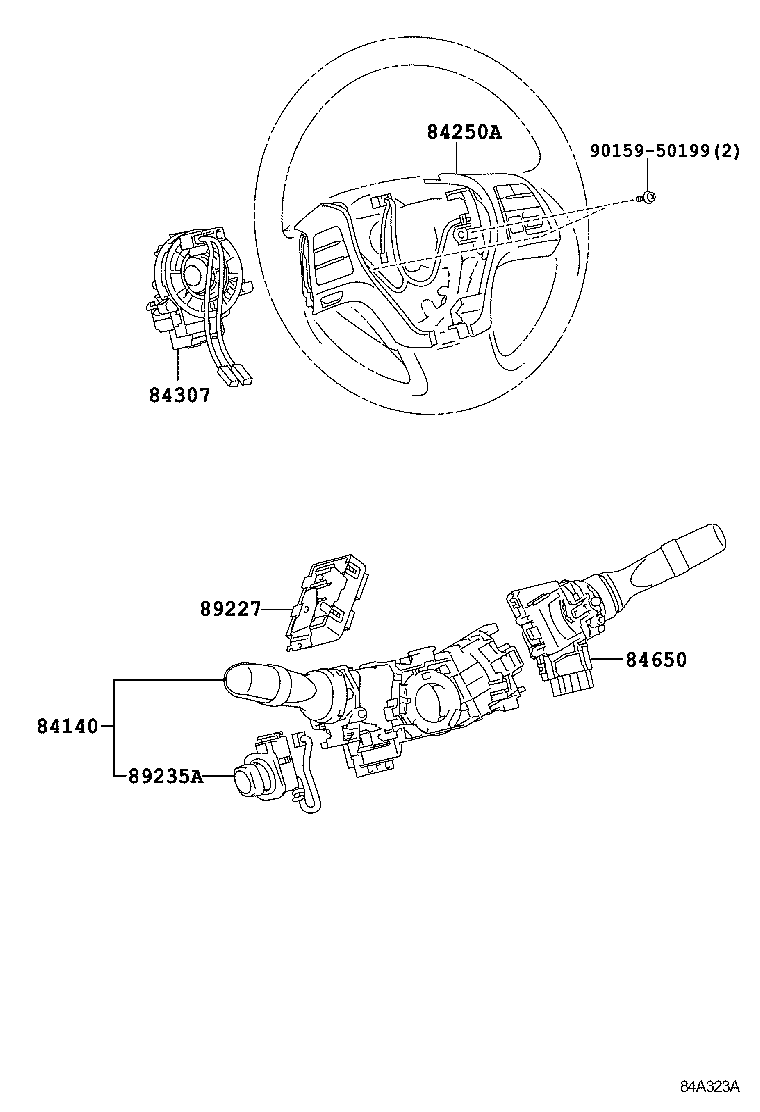

ILLUST NO. 6 OF 8(1203- )

STEERING

diagram 84140 84250A 84307 84523 84610F 84610F 84650 89227 89235A 9015950199 9015950265 9015950265
Part # Description Qty Price
84140 - SWITCH ASSY, HEADLAMP DIMMER
84140-48191

GGL1#,GYL1#..JPP

1
84140-48191

GGL1#,GYL1#..JPP

1
84250A - SWITCH ASSY, STEERING PAD
84250-48230C0

GYL10..JPP

USA DEPENDANCY SPEC&PREMIUM PACKAGE&PRE-COLLISION SYSTEM-WITH(*PSB & *PBA)&AUDIO-CD CHANGER,9SPEAKER,BLACK,TRIM1#,2#

1
84250-48240C0

GYL10..JPP

PREMIUM PACKAGE&PRE-COLLISION SYSTEM-WITH(*PSB & *PBA),BLACK,TRIM1#,2#

1
84250-48240E0

GYL10..JPP

PREMIUM PACKAGE&PRE-COLLISION SYSTEM-WITH(*PSB & *PBA),DK. BROWN,TRIM0#

1
84250-48230E0

GYL10..JPP

USA DEPENDANCY SPEC&PREMIUM PACKAGE&PRE-COLLISION SYSTEM-WITH(*PSB & *PBA)&AUDIO-CD CHANGER,9SPEAKER,DK. BROWN,TRIM0#

1
84650 - SWITCH ASSY, WINDSHIELD WIPER
84652-48200

GGL1#,GYL1#..JPP

INTERMITTENT WIPER-AUTO(RAIN SENSOR)

1
84652-48210

GGL1#,GYL1#..JPP

1
84652-48200

GGL1#,GYL1#..JPP

INTERMITTENT WIPER-AUTO(RAIN SENSOR)

1
84652-48210

GGL1#,GYL1#..JPP

1
89227 - COMPUTER, MULTIPLEX TILT & TELESCOPIC
89227-0E030

GGL1#,GYL1#..JPP

(L)

1
89227-48030

GGL1#,GYL1#..JPP

(J)

1
89235A - SWITCH, TILT & TELESCOPIC
89235-30120

GGL1#,GYL1#..JPP

1
Common parts
90159-50199 None epc.PartDetail.None
90159-50265 None epc.PartDetail.None

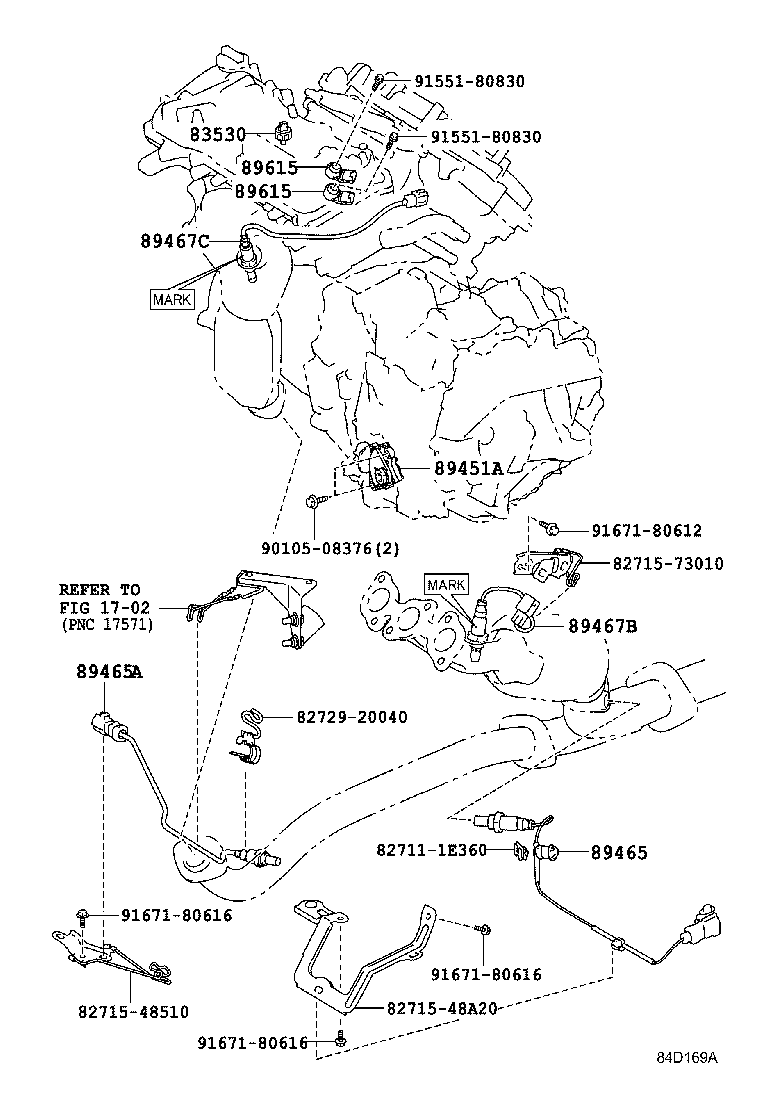

ILLUST NO. 1 OF 8(1008- )GYL1#

ENGINE & TRANSMISSION

diagram 1702 827111E360 8271548510 8271548A20 8271573010 8272920040 83530 89451A 89465 89465A 89467B 89467C 89615 89615 9010508376 9155180830 9155180830 9167180612 9167180616 9167180616 9167180616
Part # Description Qty Price
83530 - SWITCH ASSY, OIL PRESSURE (FOR ENGINE)
83530-60020

GGL1#,GYL1#..JPP

YAZAKI

1
83530-28020

GGL1#,GYL1#..JPP

DENSO

1
89451A - SENSOR, SHIFT LEVER POSITION
89451-48010

GYL1#..JPP

1
89465 - SENSOR, OXYGEN
89465-48230

GYL1#..JPP

1
89465-48280

GYL1#..JPP

1
89465-48360

GYL1#..JPP

1
89465A - SENSOR, OXYGEN NO.2
89465-48430

GYL1#..JPP

1
89465-48270

GYL1#..JPP

1
89465-48350

GYL1#..JPP

1
89467B - SENSOR, AIR FUEL RATIO
89467-48210

GYL1#..JPP

MARK 89467-48210

1
89467-48210

GYL1#..JPP

1
89467C - SENSOR, AIR FUEL RATIO, NO.2
89467-48220

GYL1#..JPP

1
89467-48220

GYL1#..JPP

MARK 89467-48220

1
89615 - SENSOR, KNOCK CONTROL
89615-20090

GGL1#,GYL1#..JPP

2
89615 - SENSOR, KNOCK CONTROL
89615-20090

GGL1#,GYL1#..JPP

2
Common parts
82711-1E360 None epc.PartDetail.None
82715-48510 None epc.PartDetail.None
82715-48A20 None epc.PartDetail.None
82715-73010 None epc.PartDetail.None
82729-20040 None epc.PartDetail.None
90105-08376 None epc.PartDetail.None
91551-80830 None epc.PartDetail.None
91671-80612 None epc.PartDetail.None
91671-80616 None epc.PartDetail.None
Linked diagrams
1702

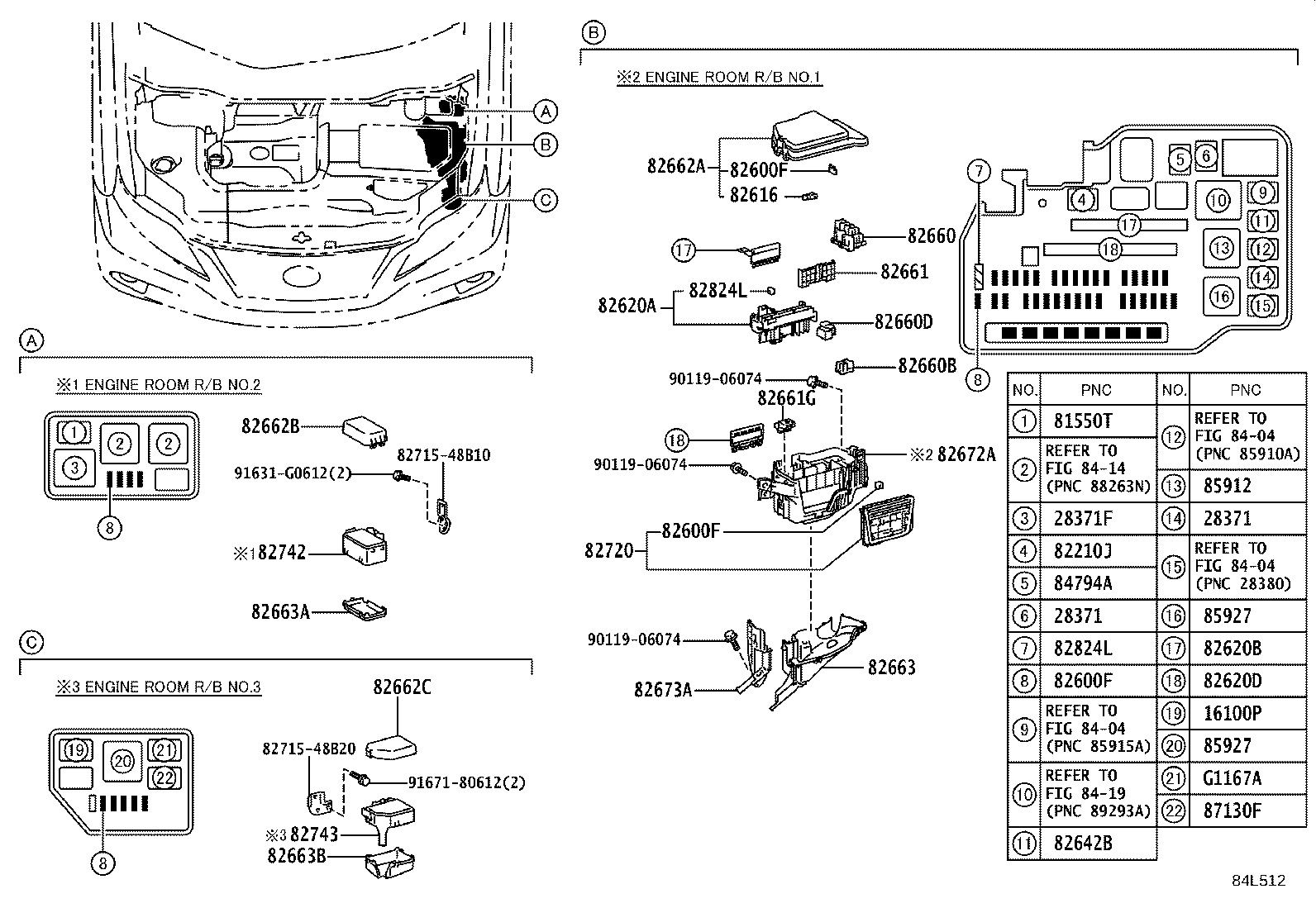

ILLUST NO. 3 OF 8(0903- )GYL1#

ENGINE ROOM 2/2

diagram 16100P 28371 28371 28371F 81550T 82210J 82600F 82600F 82600F 82616 82620A 82620B 82620D 82642B 82660 82660B 82660D 82661 82661G 82662A 82662B 82662C 82663 82663A 82663B 82672A 82673A 8271548B10 8271548B20 82720 82742 82743 82824L 82824L 8404 8404 8404 8414 8419 84794A 85912 85927 85927 87130F 9011906074 9011906074 9011906074 91631G0612 9167180612 G1167A
Part # Description Qty Price
16100P - RELAY, WATER PUMP
90987-02028

2GRFXE..GYL1#..JPP

1
90987-02028

2GRFXE..GYL1#..JPP

1
28371 - RELAY, IGNITION, NO.1
90987-02027

2GR#..GGL1#,GYL1#..JPP

2
28371 - RELAY, IGNITION, NO.1
90987-02027

2GR#..GGL1#,GYL1#..JPP

2
28371F - RELAY, IGNITION, NO.5
90987-02025

2GRFXE..GYL1#..JPP

1
90987-02025

2GRFXE..GYL1#..JPP

1
81550T - RELAY, BACK UP LAMP
90987-02027

GYL1#..JPP

1
90987-02027

GYL1#..JPP

1
82210J - FUSIBLE LINK
90982-08254

GYL1#..JPP

120A,TERM.:MALE,WHT

1
82616 - PULLER, FUSE
82616-58010

GGL1#,GYL1#..JPP

1
82620A - BLOCK ASSY, FUSIBLE LINK
82620-48170

GYL1#..JPP

1
82620B - BLOCK ASSY, FUSIBLE LINK
82620-48150

GYL1#..JPP

1
82620D - BLOCK ASSY, FUSIBLE LINK
82620-48160

GYL1#..JPP

1
82642B - RELAY, DAY TIME RUNNING LIGHT, NO.1
90987-02027

GGL1#,GYL1#..JPP

1
82660B - BLOCK ASSY, RELAY
82660-48020

GYL1#..JPP

1
82661G - COVER, BOOSTER TERMINAL
82661-48100

GYL1#..JPP

1
82662A - COVER, RELAY BLOCK, UPPER, NO.1
82662-48180

GYL1#..JPP

1
82662-48300

GYL1#..JPP

1
82662B - COVER, RELAY BLOCK, UPPER, NO.2
82662-48190

GYL1#..JPP

1
82662-48320

GYL1#..JPP

1
82662C - COVER, RELAY BLOCK, UPPER, NO.3
82662-48330

GYL1#..JPP

1
82662-48200

GYL1#..JPP

1
82663A - COVER, RELAY BLOCK, LOWER, NO.2
82663-48100

GYL1#..JPP

1
82663B - COVER, RELAY BLOCK, LOWER, NO.3
82663-48090

GYL1#..JPP

1
82672A - COVER, JUNCTION BLOCK
82672-48330

GYL1#..JPP

1
82720 - BLOCK ASSY, ENGINE ROOM JUNCTION
82720-48090

GYL1#..JPP

HEADLAMP-LED & AFS

1
82720-48090

GYL1#..JPP

HEADLAMP-DISCHARGE & AFS

1
82720-48100

GGL1#,GYL1#..JPP

1
82720-48090

GYL1#..JPP

HEADLAMP-DISCHARGE&AFS&AUTOMATIC HIGH BEAM SYSTEM

1
82742 - BLOCK, ENGINE ROOM RELAY, NO.2
82742-48020

GYL1#..JPP

1
82743 - BLOCK, ENGINE ROOM RELAY, NO.3
82743-48010

GYL1#..JPP

1
85912 - RELAY, DEFOGGER
90987-04010

GGL1#,GYL1#..JPP

1
85927 - RELAY, COOLING FAN
90987-02025

GYL1#..JPP

2
90987-02025

GYL1#..JPP

2
85927 - RELAY, COOLING FAN
90987-02025

GYL1#..JPP

2
90987-02025

GYL1#..JPP

2
87130F - RELAY, BATTERY BLOWER, NO.1
90987-02027

GYL1#..JPP

1
90987-02027

GYL1#..JPP

1
G1167A - RELAY (FOR OIL PUMP MOTOR)
90987-02027

GYL1#..JPP

1
Common parts
82715-48B10 None epc.PartDetail.None
82715-48B20 None epc.PartDetail.None
90119-06074 None epc.PartDetail.None
91631-G0612 None epc.PartDetail.None
91671-80612 None epc.PartDetail.None
Linked diagrams
8404
8414
8419
