URJ201L-GNTGKA (2007)

Toyota Lexus Lx570

Production Nov 2007 - Jan 2012
Engine 3URFE
Transmission 6FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

(0711-0903)

Click highlighted areas on diagram

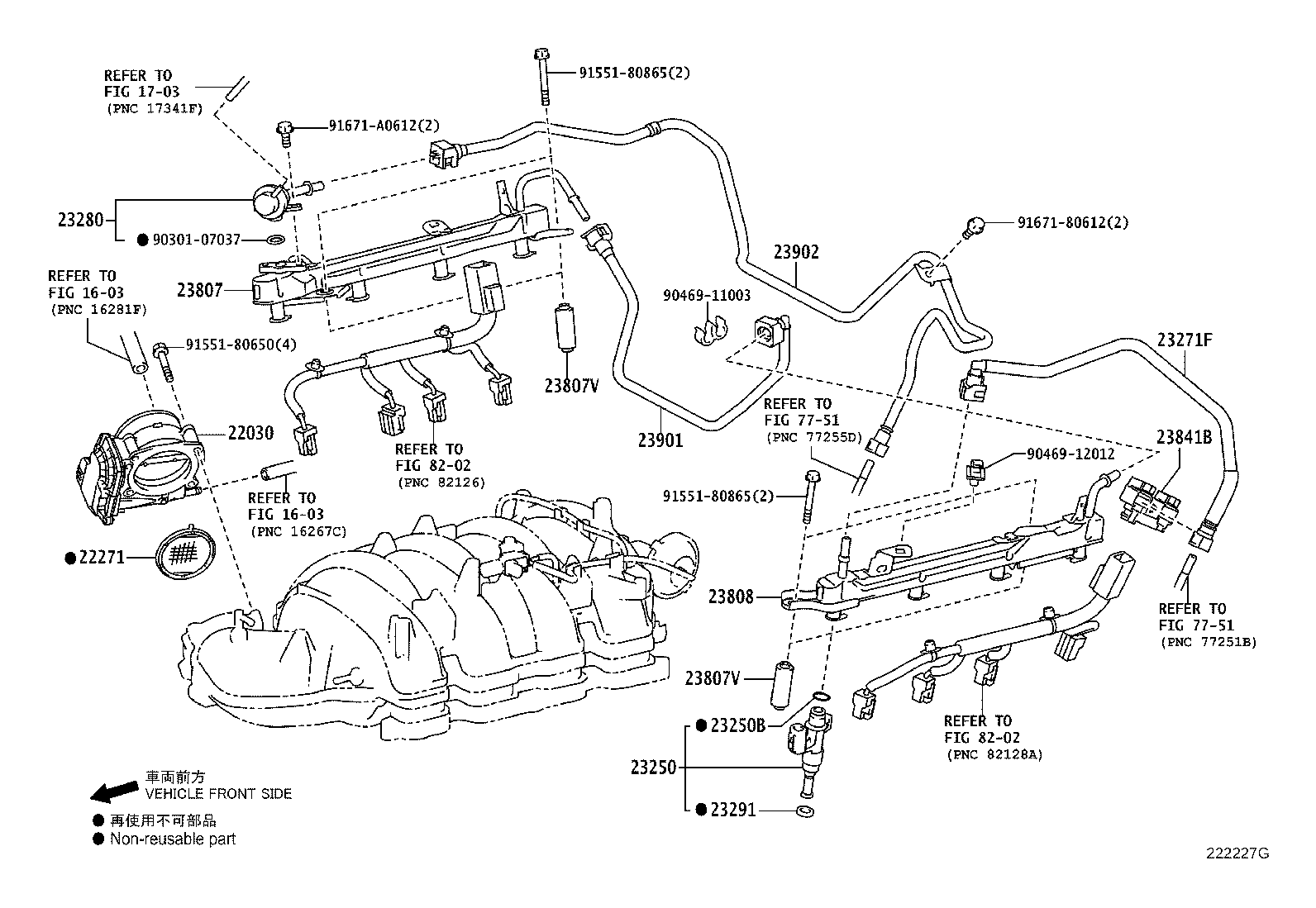

diagram 1603 1603 1703 22030 22271 23250 23250B 23271F 23280 23291 23807 23807V 23807V 23808 23841B 23901 23902 7751 7751 8202 8202 9030107037 9046911003 9046912012 9155180650 9155180865 9155180865 9167180612 91671A0612
Part # Description Qty Price
22030 - BODY ASSY, THROTTLE W/THROTTLE POSITION SENSOR
22030-0S010

3URFE..URJ201

*145

 1
22030-38020

3URFE..URJ201

*119

 1
22271 - GASKET, THROTTLE BODY
22271-38010

3URFE..URJ201

*119

 1
22271-0S010

3URFE..URJ201

*145

 1
23250 - INJECTOR ASSY, FUEL
23209-39165

3URFE..URJ201

 8
23209-39165

3URFE..URJ201

*119

 8
23209-09151

3URFE..URJ201

(L),*145

 8
23209-39165

3URFE..URJ201

(J),*145

 8
23250B - RING, O(FOR FUEL INJECTOR)
90301-07037

3URFE..URJ201

*119

 8
90301-07037

3URFE..URJ201

*145

 8
23271F - HOSE, FUEL
23271-38050

3URFE..URJ201

 1
23280 - REGULATOR ASSY, FUEL PRESSURE
23280-38010

3URFE..URJ201

*119

 1
23280-38010

3URFE..URJ201

*145

 1
23291 - INSULATOR, INJECTOR VIBRATION
23291-23010

3URFE..URJ201

*145

 8
23291-23010

3URFE..URJ201

*119

 8
23807 - PIPE SUB-ASSY, FUEL DELIVERY
23814-38030

3URFE..URJ201

*119

 1
23814-38031

3URFE..URJ201

*145

 1
23814-38031

3URFE..URJ201

*119

 1
23814-38030

3URFE..URJ201

*145

 1
23807V - SPACER, NO.1(FOR DELIVERY PIPE)
23891-38020

3URFE..URJ201

*119

 4
23891-38020

3URFE..URJ201

*145

 4
23807V - SPACER, NO.1(FOR DELIVERY PIPE)
23891-38020

3URFE..URJ201

*119

 4
23891-38020

3URFE..URJ201

*145

 4
23808 - PIPE SUB-ASSY, FUEL DELIVERY, NO.2
23815-38010

3URFE..URJ201

*145

 1
23815-38010

3URFE..URJ201

*119

 1
23841B - CLAMP, FUEL PIPE, NO.1(FOR EFI)
23841-50020

3URFE..URJ201

 1
23901 - TUBE SUB-ASSY, FUEL
23901-38010

3URFE..URJ201

*119

 1
23901-38010

3URFE..URJ201

*145

 1
23901-38011

3URFE..URJ201

*145

 1
23901-38011

3URFE..URJ201

*119

 1
23902 - TUBE SUB-ASSY, FUEL
23902-38011

3URFE..URJ201

*119

 1
23902-38010

3URFE..URJ201

*145

 1
23902-38010

3URFE..URJ201

*119

 1
23902-38011

3URFE..URJ201

*145

 1
Common parts
90301-07037
90469-11003
90469-12012
91551-80650
91551-80865
91671-80612
91671-A0612
Linked diagrams
1603
1703
7751
8202

(0903- )

Click highlighted areas on diagram

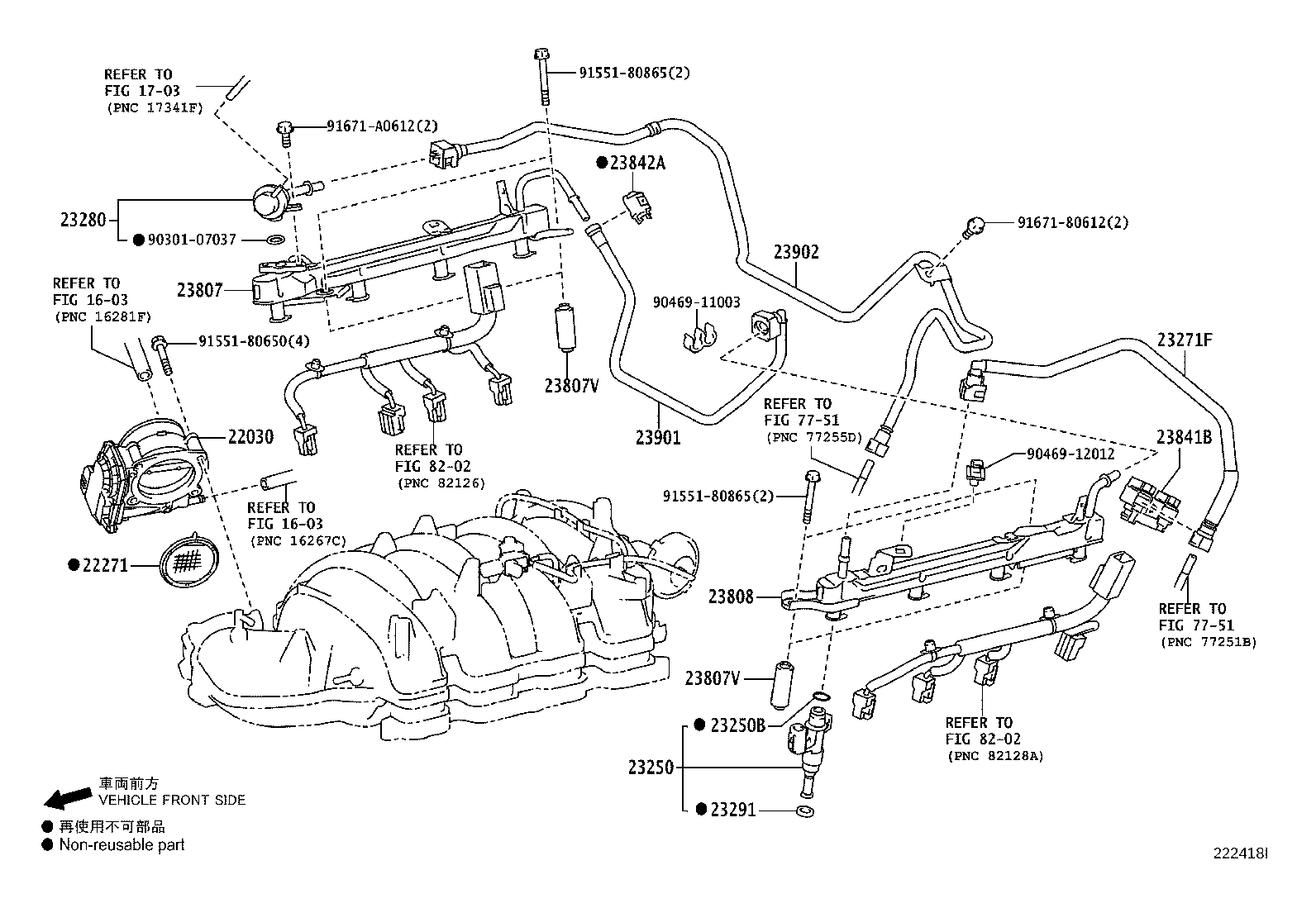

diagram 1603 1603 1703 22030 22271 23250 23250B 23271F 23280 23291 23807 23807V 23807V 23808 23841B 23842A 23901 23902 7751 7751 8202 8202 9030107037 9046911003 9046912012 9155180650 9155180865 9155180865 9167180612 91671A0612
Part # Description Qty Price
22030 - BODY ASSY, THROTTLE W/THROTTLE POSITION SENSOR
22030-0S010

3URFE..URJ201

*145

 1
22030-38020

3URFE..URJ201

*119

 1
22271 - GASKET, THROTTLE BODY
22271-38010

3URFE..URJ201

*119

 1
22271-0S010

3URFE..URJ201

*145

 1
23250 - INJECTOR ASSY, FUEL
23209-39165

3URFE..URJ201

 8
23209-39165

3URFE..URJ201

*119

 8
23209-09151

3URFE..URJ201

(L),*145

 8
23209-39165

3URFE..URJ201

(J),*145

 8
23250B - RING, O(FOR FUEL INJECTOR)
90301-07037

3URFE..URJ201

*119

 8
90301-07037

3URFE..URJ201

*145

 8
23271F - HOSE, FUEL
23271-38050

3URFE..URJ201

 1
23280 - REGULATOR ASSY, FUEL PRESSURE
23280-38010

3URFE..URJ201

*119

 1
23280-38010

3URFE..URJ201

*145

 1
23291 - INSULATOR, INJECTOR VIBRATION
23291-23010

3URFE..URJ201

*145

 8
23291-23010

3URFE..URJ201

*119

 8
23807 - PIPE SUB-ASSY, FUEL DELIVERY
23814-38030

3URFE..URJ201

*119

 1
23814-38031

3URFE..URJ201

*145

 1
23814-38031

3URFE..URJ201

*119

 1
23814-38030

3URFE..URJ201

*145

 1
23807V - SPACER, NO.1(FOR DELIVERY PIPE)
23891-38020

3URFE..URJ201

*119

 4
23891-38020

3URFE..URJ201

*145

 4
23807V - SPACER, NO.1(FOR DELIVERY PIPE)
23891-38020

3URFE..URJ201

*119

 4
23891-38020

3URFE..URJ201

*145

 4
23808 - PIPE SUB-ASSY, FUEL DELIVERY, NO.2
23815-38010

3URFE..URJ201

*145

 1
23815-38010

3URFE..URJ201

*119

 1
23841B - CLAMP, FUEL PIPE, NO.1(FOR EFI)
23841-50020

3URFE..URJ201

 1
23842A - CLAMP, FUEL PIPE, NO.2(FOR EFI)
23842-28010

3URFE..URJ201

*119

 1
23842-28010

3URFE..URJ201

*145

 1
23901 - TUBE SUB-ASSY, FUEL
23901-38010

3URFE..URJ201

*119

 1
23901-38010

3URFE..URJ201

*145

 1
23901-38011

3URFE..URJ201

*145

 1
23901-38011

3URFE..URJ201

*119

 1
23902 - TUBE SUB-ASSY, FUEL
23902-38011

3URFE..URJ201

*119

 1
23902-38010

3URFE..URJ201

*145

 1
23902-38010

3URFE..URJ201

*119

 1
23902-38011

3URFE..URJ201

*145

 1
Common parts
90301-07037
90469-11003
90469-12012
91551-80650
91551-80865
91671-80612
91671-A0612
Linked diagrams
1603
1703
7751
8202
