GSE20L-AETLHA (2010)

Toyota Lexus Is250/350

Production Aug 2010 - Apr 2013
Engine 4GRFSE
Transmission ATM
Displacement 2500cc
Power 168 HP (125 kW)

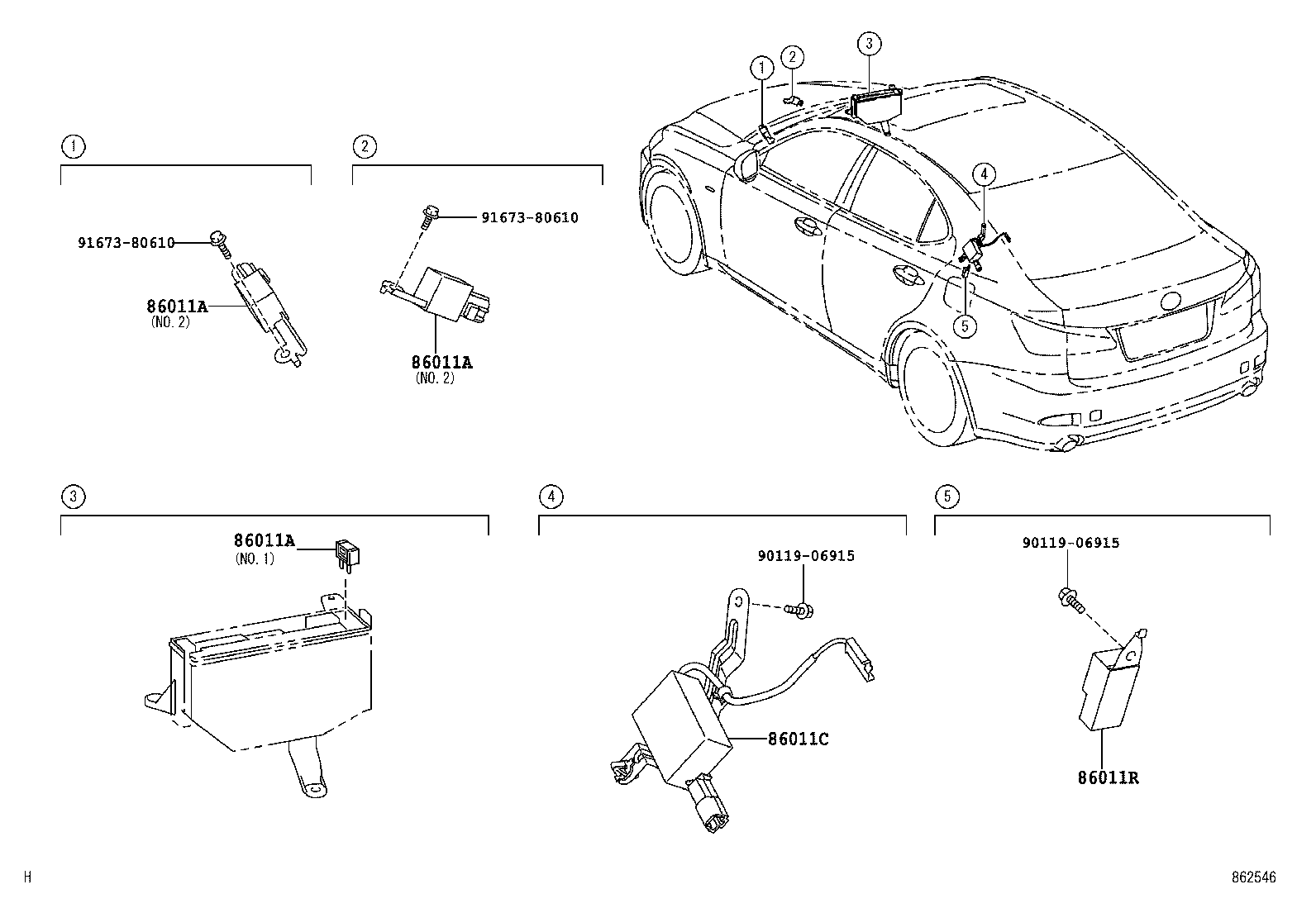

ILLUST NO. 2 OF 2(0508- )

Click highlighted areas on diagram

CONDENSER

diagram 86011A 86011A 86011A 86011C 86011R 9011906915 9011906915 9167380610 9167380610
Part # Description Qty Price
86011A - CONDENSER, RADIO SETTING
90980-04066

GSE2#

NO.1

1
90980-04066

GSE2#

NO.1

1
90980-04190

GSE2#

NO.2

2
86011A - CONDENSER, RADIO SETTING
90980-04066

GSE2#

NO.1

1
90980-04066

GSE2#

NO.1

1
90980-04190

GSE2#

NO.2

2
86011A - CONDENSER, RADIO SETTING
90980-04066

GSE2#

NO.1

1
90980-04066

GSE2#

NO.1

1
90980-04190

GSE2#

NO.2

2
86011C - FILTER, NOISE
863B0-53010

GSE2#

1
90980-05370

GSE2#

1
86011R - CONDENSER, RADIO SETTING
90980-04184

GSE2#

2
90980-04184

GSE2#

2
Common parts
90119-06915
91673-80610

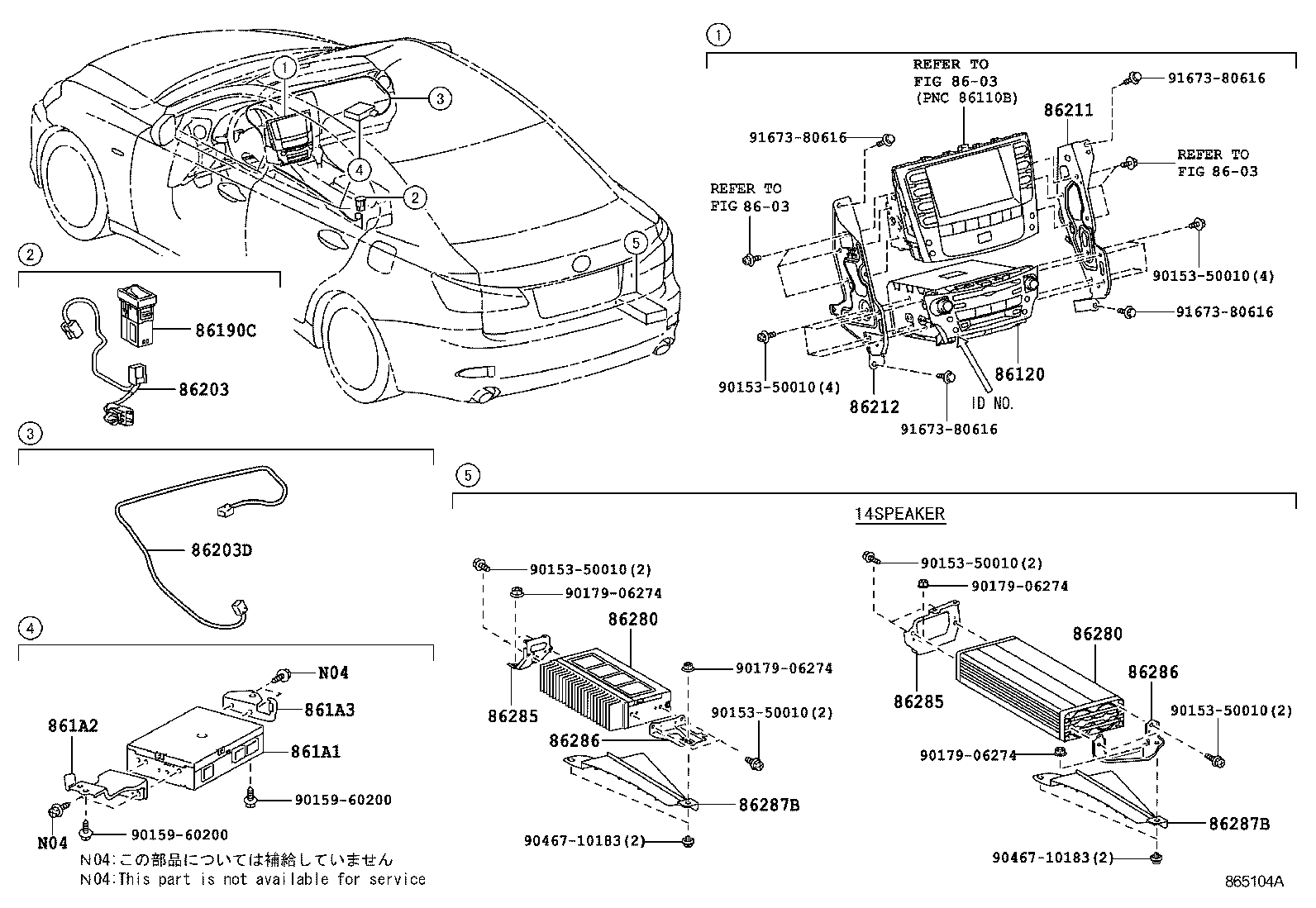

ILLUST NO. 1 OF 2(1208- )

Click highlighted areas on diagram

W/O(EMV)

diagram 8603 8603 8603 86120 86190C 861A1 861A2 861A3 86203 86203D 86211 86212 86280 86280 86285 86285 86286 86286 86287B 86287B 9015350010 9015350010 9015350010 9015350010 9015350010 9015350010 9015960200 9015960200 9017906274 9017906274 9017906274 9017906274 9046710183 9046710183 9167380616 9167380616 9167380616 9167380616
Part # Description Qty Price
86120 - RECEIVER ASSY, RADIO
86120-53360

GSE20..ATM

PIONEER, ID=P2807,TAIWAN SPEC&AUDIO-MARK LEVINSON-AM/FM CD-CHANGER 14SPEAKER

1
86120-53350

GSE20..ATM

PIONEER, ID=P2808,TAIWAN SPEC

1
86120-53320

GSE20..ATM

PIONEER, ID=P1801,TAIWAN SPEC&CANADA SPEC

1
86120-53320

GSE20..ATM

PIONEER, ID=P1801,KOREA SPEC&CANADA SPEC

1
86120-53320

GSE20..ATM

PIONEER, ID=P1801,TAIWAN SPEC&CANADA SPEC&AUDIO-MARK LEVINSON-AM/FM CD-CHANGER 14SPEAKER

1
86120-53320

GSE20..ATM

PIONEER, ID=P1801,TAIWAN SPEC&CANADA SPEC&AUDIO-AM/FM, DVD-CHANGER 5.1CH 14SPEAKER

1
86120-53350

GSE20..ATM

PIONEER, ID=P2808,KOREA SPEC

1
86120-53360

GSE20..ATM

PIONEER, ID=P2807,KOREA SPEC&AUDIO-MARK LEVINSON-AM/FM CD-CHANGER 14SPEAKER

1
86120-53320

GSE20..ATM

PIONEER, ID=P1801,KOREA SPEC&CANADA SPEC&AUDIO-MARK LEVINSON-AM/FM CD-CHANGER 14SPEAKER

1
86120-53320

GSE2#

PIONEER, ID=P1801

1
86120-53340

GSE2#

PIONEER, ID=P6500,AUDIO-AM/FM, DVD-CHANGER 5.1CH 14SPEAKER

1
86120-53320

GSE20..ATM

PIONEER, ID=P1801,KOREA SPEC&CANADA SPEC&AUDIO-AM/FM, DVD-CHANGER 5.1CH 14SPEAKER

1
86120-53320

GSE20..ATM

PIONEER, ID=P1801,TAIWAN SPEC&AUDIO-AM/FM, DVD-CHANGER 5.1CH 14SPEAKER

1
86120-53320

GSE20..ATM

PIONEER, ID=P1801,KOREA SPEC&AUDIO-AM/FM, DVD-CHANGER 5.1CH 14SPEAKER

1
86120-53330

GSE2#

PIONEER, ID=P1800,AUDIO-MARK LEVINSON-AM/FM CD-CHANGER 14SPEAKER

1
86120-53430

GSE2#

PIONEER, ID=P1809,AUDIO-AM/FM, CD-CHANGER 13SPEAKER NAVIGATION

1
86120-53A40

GSE2#..ATM

PIONEER, ID=P1839,AUDIO-AM/FM, CD-CHANGER 13SPEAKER NAVIGATION

1
86120-53C60

GSE2#..ATM

PIONEER, ID=P2883,USA POSSESSIONS SPEC(GUAM,PUERTO RICO)

1
86120-53F40

GSE20..ATM

PIONEER, ID=P2877,KOREA SPEC&AUDIO-AM/FM, CD-CHANGER 13SPEAKER NAVIGATION

1
86120-53A91

GSE20..ATM

PIONEER,KOREA SPEC&AUDIO-AM/FM, DVD-CHANGER 5.1CH 14SPEAKER

1
86120-53A90

GSE20..ATM

PIONEER, ID=P7543,KOREA SPEC&AUDIO-AM/FM, DVD-CHANGER 5.1CH 14SPEAKER

1
86120-53D60

GSE2#..ATM

PIONEER, ID=P6540,USA POSSESSIONS SPEC(GUAM,PUERTO RICO)&AUDIO-AM/FM, DVD-CHANGER5.1CH 14SPEAKER

1
86120-53A60

GSE20..ATM

PIONEER, ID=P2877,KOREA SPEC&AUDIO-AM/FM, CD-CHANGER 13SPEAKER NAVIGATION

1
86120-53A70

GSE2#..ATM

PIONEER, ID=P6514,AUDIO-AM/FM, DVD-CHANGER 5.1CH 14SPEAKER

1
86120-53A30

GSE20..ATM

PIONEER, ID=P2876,KOREA SPEC

1
86120-53E50

GSE2#..ATM

PIONEER, ID=P10061,USA POSSESSIONS SPEC(GUAM,PUERTO RICO)&AUDIO-AM/FM, CD-CHANGER13SPEAKER NAVIGATION

1
86120-53A50

GSE2#..ATM

PIONEER, ID=P1840,CANADA SPEC&AUDIO-AM/FM, CD-CHANGER 13SPEAKER NAVIGATION

1
86120-53F60

GSE20..ATM

PIONEER,KOREA SPEC&AUDIO-AM/FM, CD-CHANGER 13SPEAKER NAVIGATION

1
86120-53F50

GSE20..ATM

PIONEER,KOREA SPEC&AUDIO-AM/FM, DVD-CHANGER 5.1CH 14SPEAKER

1
86120-53A10

GSE2#

PIONEER, ID=P1837

1
86120-53520

GSE2#..ATM

PIONEER, ID=P10127,USA POSSESSIONS SPEC(GUAM,PUERTO RICO)

1
86120-53670

GSE20..ATM

PIONEER, ID=P10127,KOREA SPEC

1
86120-53A80

GSE2#..ATM

PIONEER, ID=P6515,CANADA SPEC&AUDIO-AM/FM, DVD-CHANGER 5.1CH 14SPEAKER

1
86120-53A20

GSE2#

PIONEER, ID=P1838,CANADA SPEC

1
86190C - ADAPTER ASSY, STEREO JACK, NO.1
86190-53020

GSE2#

1
86190-53040

GSE2#

1
861A1 - COMPUTER, MULTI-MEDIA INTERFACE
861A0-77010

GSE2#..ATM

AUDIO-AM/FM, DVD-CHANGER 5.1CH 14SPEAKER

1
861A0-48030

GSE2#

1
861A0-48030

GSE2#..ATM

AUDIO-AM/FM DVD 13SPEAKER

1
861A0-77010

GSE2#..ATM

AUDIO-AM/FM, CD-CHANGER 13SPEAKER NAVIGATION

1
861A0-48030

GSE2#..ATM

AUDIO-AM/FM DVD 5.1CH 14SPEAKER

1
861A0-77010

GSE2#..ATM

AUDIO-AM/FM, DVD-CHANGER 5.1CH 14SPEAKER

1
861A0-77010

GSE2#..ATM

AUDIO-AM/FM, CD-CHANGER 13SPEAKER NAVIGATION

1
861A0-48030

GSE2#..ATM

AUDIO-AM/FM DVD 13SPEAKER

1
861A0-48030

GSE2#

1
861A0-48030

GSE2#..ATM

AUDIO-AM/FM DVD 5.1CH 14SPEAKER

1
861A2 - BRACKET, MULTI-MEDIA INTERFACE, NO.1
861A2-53010

GSE2#..ATM

AUDIO-AM/FM DVD 5.1CH 14SPEAKER

1
861A2-53010

GSE2#..ATM

AUDIO-AM/FM DVD 13SPEAKER

1
861A2-53010

GSE2#

1
861A3 - BRACKET, MULTI-MEDIA INTERFACE, NO.2
861A3-53010

GSE2#

1
861A3-53010

GSE2#..ATM

AUDIO-AM/FM DVD 13SPEAKER

1
861A3-53010

GSE2#..ATM

AUDIO-AM/FM DVD 5.1CH 14SPEAKER

1
86203 - WIRE, RADIO
86203-53010

GSE2#

1
86203D - WIRE, STEREO COMPONENT, NO.1
86203-53210

GSE2#

AUDIO-AM/FM DVD 5.1CH 14SPEAKER

1
86203-53210

GSE2#

AUDIO-AM/FM DVD 13SPEAKER

1
86203-53020

GSE2#..ATM

1
86211 - BRACKET, RADIO, NO.1
86211-53030

GSE2#

1
86211-53020

GSE2#

1
86211-53070

GSE2#

AUDIO-AM/FM DVD 5.1CH 14SPEAKER

1
86211-53070

GSE2#

AUDIO-AM/FM DVD 13SPEAKER

1
86212 - BRACKET, RADIO, NO.2
86212-53070

GSE2#

AUDIO-AM/FM DVD 5.1CH 14SPEAKER

1
86212-53070

GSE2#

AUDIO-AM/FM DVD 13SPEAKER

1
86212-53020

GSE2#

1
86212-53030

GSE2#

1
86280 - AMPLIFIER ASSY, STEREO COMPONENT
86280-0W360

GSE2#

AUDIO-AM/FM, DVD-CHANGER 5.1CH 14SPEAKER

1
86280-0W360

GSE2#

AUDIO-MARK LEVINSON-AM/FM CD-CHANGER 14SPEAKER

1
86280-53110

GSE2#

1
86280-53150

GSE2#..ATM

AUDIO-AM/FM, CD-CHANGER 13SPEAKER NAVIGATION

1
86280-0W790

GSE2#..ATM

AUDIO-AM/FM, DVD-CHANGER 5.1CH 14SPEAKER

1
86280-53140

GSE2#

1
86280-53210

GSE2#

AUDIO-AM/FM DVD 13SPEAKER

1
86280-53160

GSE2#

AUDIO-AM/FM CD-CHANGER 8SPEAKER(PIONEER)

1
86280-0W740

GSE2#

AUDIO-AM/FM DVD 5.1CH 14SPEAKER

1
86280 - AMPLIFIER ASSY, STEREO COMPONENT
86280-0W360

GSE2#

AUDIO-AM/FM, DVD-CHANGER 5.1CH 14SPEAKER

1
86280-0W360

GSE2#

AUDIO-MARK LEVINSON-AM/FM CD-CHANGER 14SPEAKER

1
86280-53110

GSE2#

1
86280-53150

GSE2#..ATM

AUDIO-AM/FM, CD-CHANGER 13SPEAKER NAVIGATION

1
86280-0W790

GSE2#..ATM

AUDIO-AM/FM, DVD-CHANGER 5.1CH 14SPEAKER

1
86280-53140

GSE2#

1
86280-53210

GSE2#

AUDIO-AM/FM DVD 13SPEAKER

1
86280-53160

GSE2#

AUDIO-AM/FM CD-CHANGER 8SPEAKER(PIONEER)

1
86280-0W740

GSE2#

AUDIO-AM/FM DVD 5.1CH 14SPEAKER

1
86285 - BRACKET, AMPLIFIER, NO.1
86285-53040

GSE2#

1
86285-53050

GSE2#

AUDIO-MARK LEVINSON-AM/FM CD-CHANGER 14SPEAKER

1
86285-53070

GSE2#..ATM

AUDIO-AM/FM, DVD-CHANGER 5.1CH 14SPEAKER

1
86285-53050

GSE2#

AUDIO-AM/FM, DVD-CHANGER 5.1CH 14SPEAKER

1
86285-53060

GSE2#

1
86285-53070

GSE2#

AUDIO-AM/FM DVD 5.1CH 14SPEAKER

1
86285 - BRACKET, AMPLIFIER, NO.1
86285-53040

GSE2#

1
86285-53050

GSE2#

AUDIO-MARK LEVINSON-AM/FM CD-CHANGER 14SPEAKER

1
86285-53070

GSE2#..ATM

AUDIO-AM/FM, DVD-CHANGER 5.1CH 14SPEAKER

1
86285-53050

GSE2#

AUDIO-AM/FM, DVD-CHANGER 5.1CH 14SPEAKER

1
86285-53060

GSE2#

1
86285-53070

GSE2#

AUDIO-AM/FM DVD 5.1CH 14SPEAKER

1
86286 - BRACKET, AMPLIFIER, NO.2
86286-53080

GSE2#..ATM

AUDIO-AM/FM, DVD-CHANGER 5.1CH 14SPEAKER

1
86286-53040

GSE2#

1
86286-53050

GSE2#

AUDIO-AM/FM, DVD-CHANGER 5.1CH 14SPEAKER

1
86286-53080

GSE2#

AUDIO-AM/FM DVD 5.1CH 14SPEAKER

1
86286-53050

GSE2#

AUDIO-MARK LEVINSON-AM/FM CD-CHANGER 14SPEAKER

1
86286-53090

GSE2#

1
86286 - BRACKET, AMPLIFIER, NO.2
86286-53080

GSE2#..ATM

AUDIO-AM/FM, DVD-CHANGER 5.1CH 14SPEAKER

1
86286-53040

GSE2#

1
86286-53050

GSE2#

AUDIO-AM/FM, DVD-CHANGER 5.1CH 14SPEAKER

1
86286-53080

GSE2#

AUDIO-AM/FM DVD 5.1CH 14SPEAKER

1
86286-53050

GSE2#

AUDIO-MARK LEVINSON-AM/FM CD-CHANGER 14SPEAKER

1
86286-53090

GSE2#

1
86287B - COVER, AMPLIFIER
86287-53010

GSE2#

1
86287-53010

GSE2#

1
86287B - COVER, AMPLIFIER
86287-53010

GSE2#

1
86287-53010

GSE2#

1
Common parts
90153-50010
90159-60200
90179-06274
90467-10183
91673-80616
Linked diagrams
8603

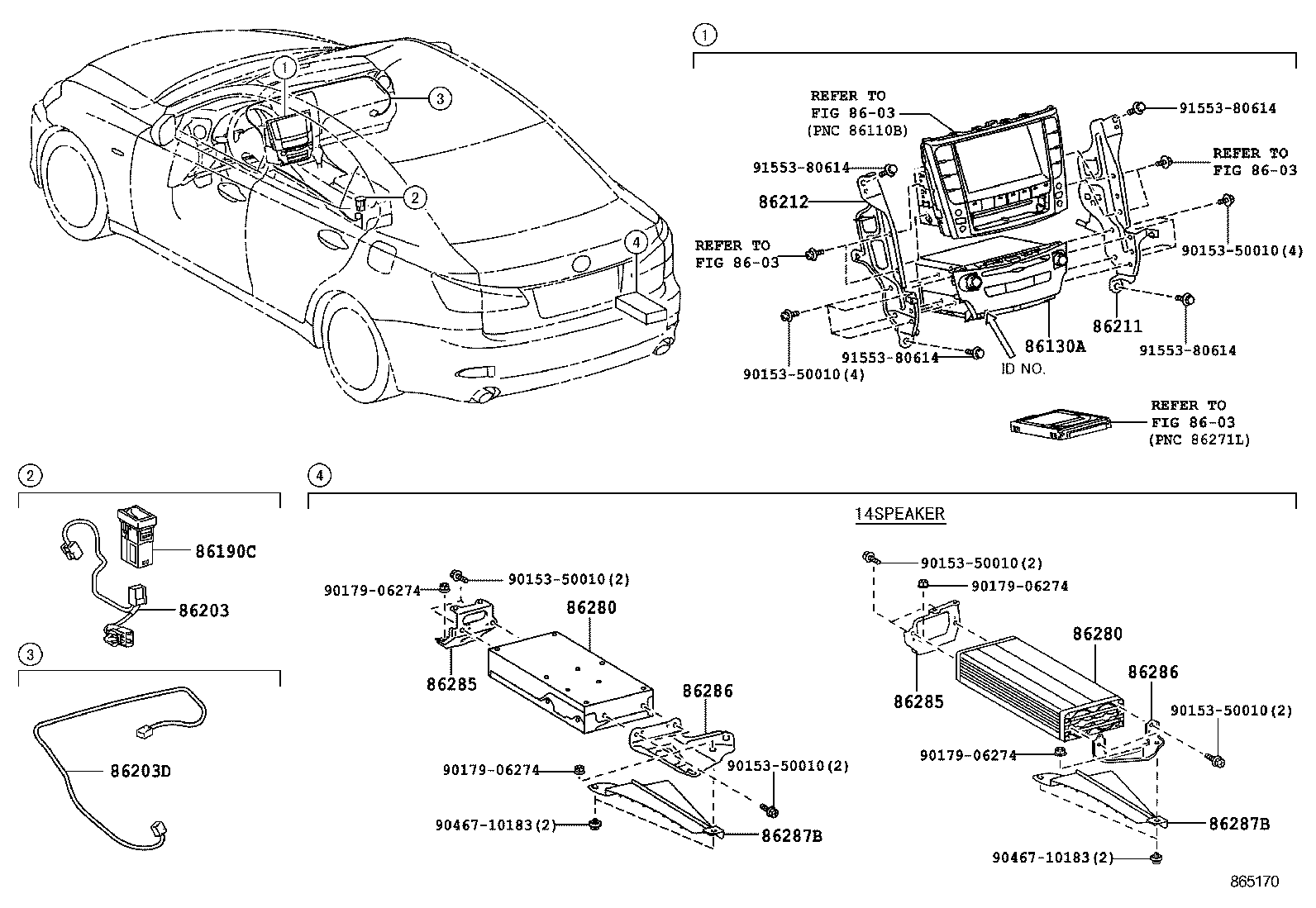

ILLUST NO. 1 OF 2(1208- )

Click highlighted areas on diagram

W(EMV)

diagram 8603 8603 8603 8603 86130A 86190C 86203 86203D 86211 86212 86280 86280 86285 86285 86286 86286 86287B 86287B 9015350010 9015350010 9015350010 9015350010 9015350010 9015350010 9017906274 9017906274 9017906274 9017906274 9046710183 9046710183 9155380614 9155380614 9155380614 9155380614
Part # Description Qty Price
86130A - RECEIVER ASSY, MULTI-MEDIA MODULE
86804-53G60

GSE20

PIONEER,ID=P10383,KOREA SPEC&AUDIO-AM/FM DVD 5.1CH 14SPEAKER

1
86804-53F60

GSE2#

PIONEER,ID=P10361,AUDIO-AM/FM DVD 5.1CH 14SPEAKER

1
86804-53G70

GSE20

PIONEER,ID=P10384,KOREA SPEC&AUDIO-AM/FM DVD 13SPEAKER

1
86804-53F70

GSE2#

PIONEER,ID=P10362,AUDIO-AM/FM DVD 13SPEAKER

1
86804-53F80

GSE2#

PIONEER,ID=P10363,CANADA SPEC&AUDIO-AM/FM DVD 5.1CH 14SPEAKER

1
86804-53F90

GSE2#

PIONEER,ID=P10364,CANADA SPEC&AUDIO-AM/FM DVD 13SPEAKER

1
86190C - ADAPTER ASSY, STEREO JACK, NO.1
86190-53020

GSE2#

1
86190-53040

GSE2#

1
86203 - WIRE, RADIO
86203-53010

GSE2#

1
86203D - WIRE, STEREO COMPONENT, NO.1
86203-53210

GSE2#

AUDIO-AM/FM DVD 5.1CH 14SPEAKER

1
86203-53210

GSE2#

AUDIO-AM/FM DVD 13SPEAKER

1
86203-53020

GSE2#..ATM

1
86211 - BRACKET, RADIO, NO.1
86211-53030

GSE2#

1
86211-53020

GSE2#

1
86211-53070

GSE2#

AUDIO-AM/FM DVD 5.1CH 14SPEAKER

1
86211-53070

GSE2#

AUDIO-AM/FM DVD 13SPEAKER

1
86212 - BRACKET, RADIO, NO.2
86212-53070

GSE2#

AUDIO-AM/FM DVD 5.1CH 14SPEAKER

1
86212-53070

GSE2#

AUDIO-AM/FM DVD 13SPEAKER

1
86212-53020

GSE2#

1
86212-53030

GSE2#

1
86280 - AMPLIFIER ASSY, STEREO COMPONENT
86280-0W360

GSE2#

AUDIO-AM/FM, DVD-CHANGER 5.1CH 14SPEAKER

1
86280-0W360

GSE2#

AUDIO-MARK LEVINSON-AM/FM CD-CHANGER 14SPEAKER

1
86280-53110

GSE2#

1
86280-53150

GSE2#..ATM

AUDIO-AM/FM, CD-CHANGER 13SPEAKER NAVIGATION

1
86280-0W790

GSE2#..ATM

AUDIO-AM/FM, DVD-CHANGER 5.1CH 14SPEAKER

1
86280-53140

GSE2#

1
86280-53210

GSE2#

AUDIO-AM/FM DVD 13SPEAKER

1
86280-53160

GSE2#

AUDIO-AM/FM CD-CHANGER 8SPEAKER(PIONEER)

1
86280-0W740

GSE2#

AUDIO-AM/FM DVD 5.1CH 14SPEAKER

1
86280 - AMPLIFIER ASSY, STEREO COMPONENT
86280-0W360

GSE2#

AUDIO-AM/FM, DVD-CHANGER 5.1CH 14SPEAKER

1
86280-0W360

GSE2#

AUDIO-MARK LEVINSON-AM/FM CD-CHANGER 14SPEAKER

1
86280-53110

GSE2#

1
86280-53150

GSE2#..ATM

AUDIO-AM/FM, CD-CHANGER 13SPEAKER NAVIGATION

1
86280-0W790

GSE2#..ATM

AUDIO-AM/FM, DVD-CHANGER 5.1CH 14SPEAKER

1
86280-53140

GSE2#

1
86280-53210

GSE2#

AUDIO-AM/FM DVD 13SPEAKER

1
86280-53160

GSE2#

AUDIO-AM/FM CD-CHANGER 8SPEAKER(PIONEER)

1
86280-0W740

GSE2#

AUDIO-AM/FM DVD 5.1CH 14SPEAKER

1
86285 - BRACKET, AMPLIFIER, NO.1
86285-53040

GSE2#

1
86285-53050

GSE2#

AUDIO-MARK LEVINSON-AM/FM CD-CHANGER 14SPEAKER

1
86285-53070

GSE2#..ATM

AUDIO-AM/FM, DVD-CHANGER 5.1CH 14SPEAKER

1
86285-53050

GSE2#

AUDIO-AM/FM, DVD-CHANGER 5.1CH 14SPEAKER

1
86285-53060

GSE2#

1
86285-53070

GSE2#

AUDIO-AM/FM DVD 5.1CH 14SPEAKER

1
86285 - BRACKET, AMPLIFIER, NO.1
86285-53040

GSE2#

1
86285-53050

GSE2#

AUDIO-MARK LEVINSON-AM/FM CD-CHANGER 14SPEAKER

1
86285-53070

GSE2#..ATM

AUDIO-AM/FM, DVD-CHANGER 5.1CH 14SPEAKER

1
86285-53050

GSE2#

AUDIO-AM/FM, DVD-CHANGER 5.1CH 14SPEAKER

1
86285-53060

GSE2#

1
86285-53070

GSE2#

AUDIO-AM/FM DVD 5.1CH 14SPEAKER

1
86286 - BRACKET, AMPLIFIER, NO.2
86286-53080

GSE2#..ATM

AUDIO-AM/FM, DVD-CHANGER 5.1CH 14SPEAKER

1
86286-53040

GSE2#

1
86286-53050

GSE2#

AUDIO-AM/FM, DVD-CHANGER 5.1CH 14SPEAKER

1
86286-53080

GSE2#

AUDIO-AM/FM DVD 5.1CH 14SPEAKER

1
86286-53050

GSE2#

AUDIO-MARK LEVINSON-AM/FM CD-CHANGER 14SPEAKER

1
86286-53090

GSE2#

1
86286 - BRACKET, AMPLIFIER, NO.2
86286-53080

GSE2#..ATM

AUDIO-AM/FM, DVD-CHANGER 5.1CH 14SPEAKER

1
86286-53040

GSE2#

1
86286-53050

GSE2#

AUDIO-AM/FM, DVD-CHANGER 5.1CH 14SPEAKER

1
86286-53080

GSE2#

AUDIO-AM/FM DVD 5.1CH 14SPEAKER

1
86286-53050

GSE2#

AUDIO-MARK LEVINSON-AM/FM CD-CHANGER 14SPEAKER

1
86286-53090

GSE2#

1
86287B - COVER, AMPLIFIER
86287-53010

GSE2#

1
86287-53010

GSE2#

1
86287B - COVER, AMPLIFIER
86287-53010

GSE2#

1
86287-53010

GSE2#

1
Common parts
90153-50010
90179-06274
90467-10183
91553-80614
Linked diagrams
8603
