VCV10L-BTMGKK (1991)

Toyota Lexus Es300

Production Jul 1991 - Aug 1993
Engine 3VZFE
Transmission MTM
Displacement 2500cc
Power 168 HP (125 kW)

(9107-9308)

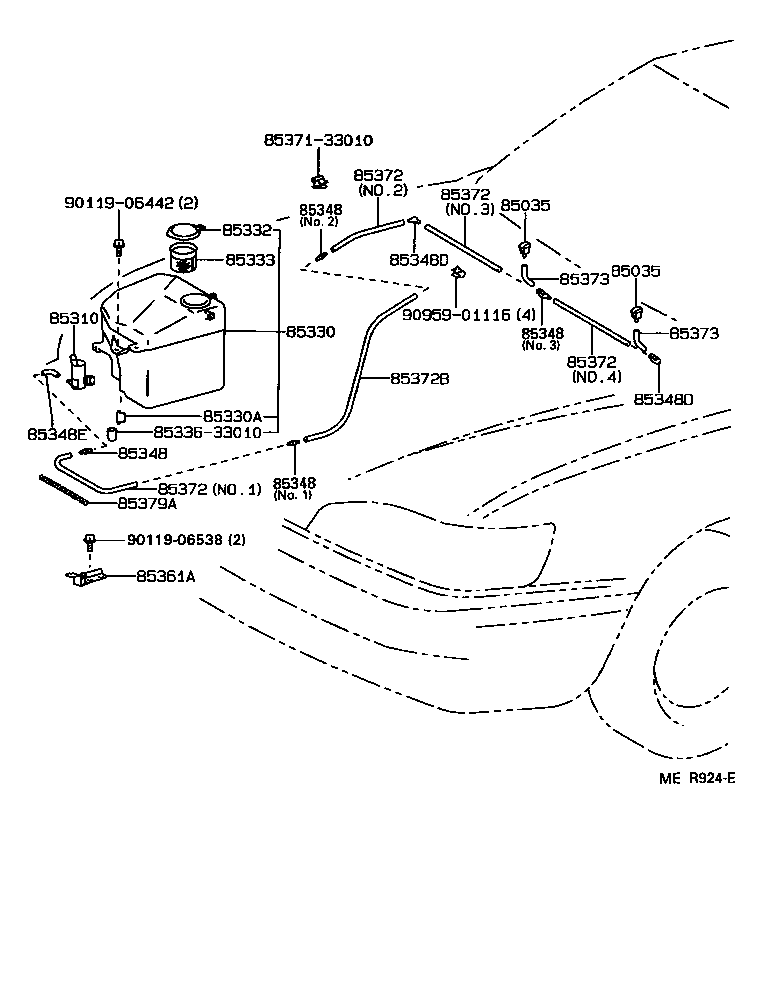

Click highlighted areas on diagram

diagram 85035 85035 85310 85330 85330A 85332 85333 8533633010 85348 85348 85348 85348 85348D 85348D 85348E 85361A 8537133010 85372 85372 85372 85372 85372B 85373 85373 85379A 9011906442 9011906538 9095901116
Part # Description Qty Price
85035 - NOZZLE SUB-ASSY, WASHER
85385-33010D1

VCV10

RED MICA,3K3

2
85385-33010C0

VCV10

BLACK,202

2
85385-33010G0

VCV10

DARK GREEN MICA,6M1

2
85385-33010J0

VCV10

DARK BLUE MICA,8J4

2
85385-33010E0

VCV10

BEIGE MICA,4J1

2
85385-33010D2

MCV10,VCV10

LT GRAYISH ROSE M OP,3K7

2
85385-33010A0

MCV10,VCV10

SUPER WHITE PEARL M.,051

2
85385-33010D0

VCV10

DARK MAUVE MICA M.,3K1

2
85035 - NOZZLE SUB-ASSY, WASHER
85385-33010D1

VCV10

RED MICA,3K3

2
85385-33010C0

VCV10

BLACK,202

2
85385-33010G0

VCV10

DARK GREEN MICA,6M1

2
85385-33010J0

VCV10

DARK BLUE MICA,8J4

2
85385-33010E0

VCV10

BEIGE MICA,4J1

2
85385-33010D2

MCV10,VCV10

LT GRAYISH ROSE M OP,3K7

2
85385-33010A0

MCV10,VCV10

SUPER WHITE PEARL M.,051

2
85385-33010D0

VCV10

DARK MAUVE MICA M.,3K1

2
85310 - MOTOR AND PUMP ASSY, WINDSHIELD WASHER
85310-20190

MCV10,VCV10

1
85330 - JAR ASSY, WINDSHIELD WASHER
85315-33080

VCV10..CND

W(HEADLAMP CLEANER)

1
85315-33010

VCV10

1
85330A - BUSH, WINDSHIELD WASHER JAR
90099-32089

MCV10,VCV10

1
85332 - CAP, WINDSHIELD WASHER JAR
85316-22190

VCV10

1
85316-33020

VCV10

1
85316-33010

VCV10

1
85333 - FILTER, WINDSHIELD WASHER JAR
85312-33010

VCV10

1
85348 - JOINT, WINDSHIELD WASHER HOSE, NO.1
85334-22470

VCV10

NO.2

1
85334-22480

VCV10

NO.1

1
85378-33030

VCV10

NO.3

1
85348 - JOINT, WINDSHIELD WASHER HOSE, NO.1
85334-22470

VCV10

NO.2

1
85334-22480

VCV10

NO.1

1
85378-33030

VCV10

NO.3

1
85348 - JOINT, WINDSHIELD WASHER HOSE, NO.1
85334-22470

VCV10

NO.2

1
85334-22480

VCV10

NO.1

1
85378-33030

VCV10

NO.3

1
85348 - JOINT, WINDSHIELD WASHER HOSE, NO.1
85334-22470

VCV10

NO.2

1
85334-22480

VCV10

NO.1

1
85378-33030

VCV10

NO.3

1
85348D - JOINT, WINDSHIELD WASHER ELBOW, NO.1
85377-33030

VCV10

LH

1
85376-10250

VCV10

RH

1
85348D - JOINT, WINDSHIELD WASHER ELBOW, NO.1
85377-33030

VCV10

LH

1
85376-10250

VCV10

RH

1
85348E - JOINT, WINDSHIELD WASHER ELBOW, NO.2
90099-33729

VCV10

1
85361A - BRACKET, WINDSHIELD WASHER, NO.1
85361-33010

VCV10

1
85372 - HOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.1
90099-33075

VCV10

L=1100,NO.1

1
90099-33080

VCV10

L=1450,NO.3,NO.4,NO.2

1
90099-33075

VCV10

L=1100,NO.1

1
85372 - HOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.1
90099-33075

VCV10

L=1100,NO.1

1
90099-33080

VCV10

L=1450,NO.3,NO.4,NO.2

1
90099-33075

VCV10

L=1100,NO.1

1
85372 - HOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.1
90099-33075

VCV10

L=1100,NO.1

1
90099-33080

VCV10

L=1450,NO.3,NO.4,NO.2

1
90099-33075

VCV10

L=1100,NO.1

1
85372 - HOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.1
90099-33075

VCV10

L=1100,NO.1

1
90099-33080

VCV10

L=1450,NO.3,NO.4,NO.2

1
90099-33075

VCV10

L=1100,NO.1

1
85372B - HOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.2
90099-33192

VCV10

L=1060

1
85373 - HOSE, WINDSHIELD WASHER (FROM JOINT TO NOZZLE)
90099-33080

MCV10,VCV10

L=1450

2
85373 - HOSE, WINDSHIELD WASHER (FROM JOINT TO NOZZLE)
90099-33080

MCV10,VCV10

L=1450

2
85379A - SPRING, WINDSHIELD WASHER HOSE
85375-33030

VCV10

1
85379-33030

VCV10

1
Common parts
85336-33010
85371-33010
90119-06442
90119-06538
90959-01116
