UZJ100L-GNAEKA (2002)

Toyota Land Cruiser 100

Production Aug 2002 - Aug 2007
Engine 2UZFE
Transmission 5FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

(0208- )

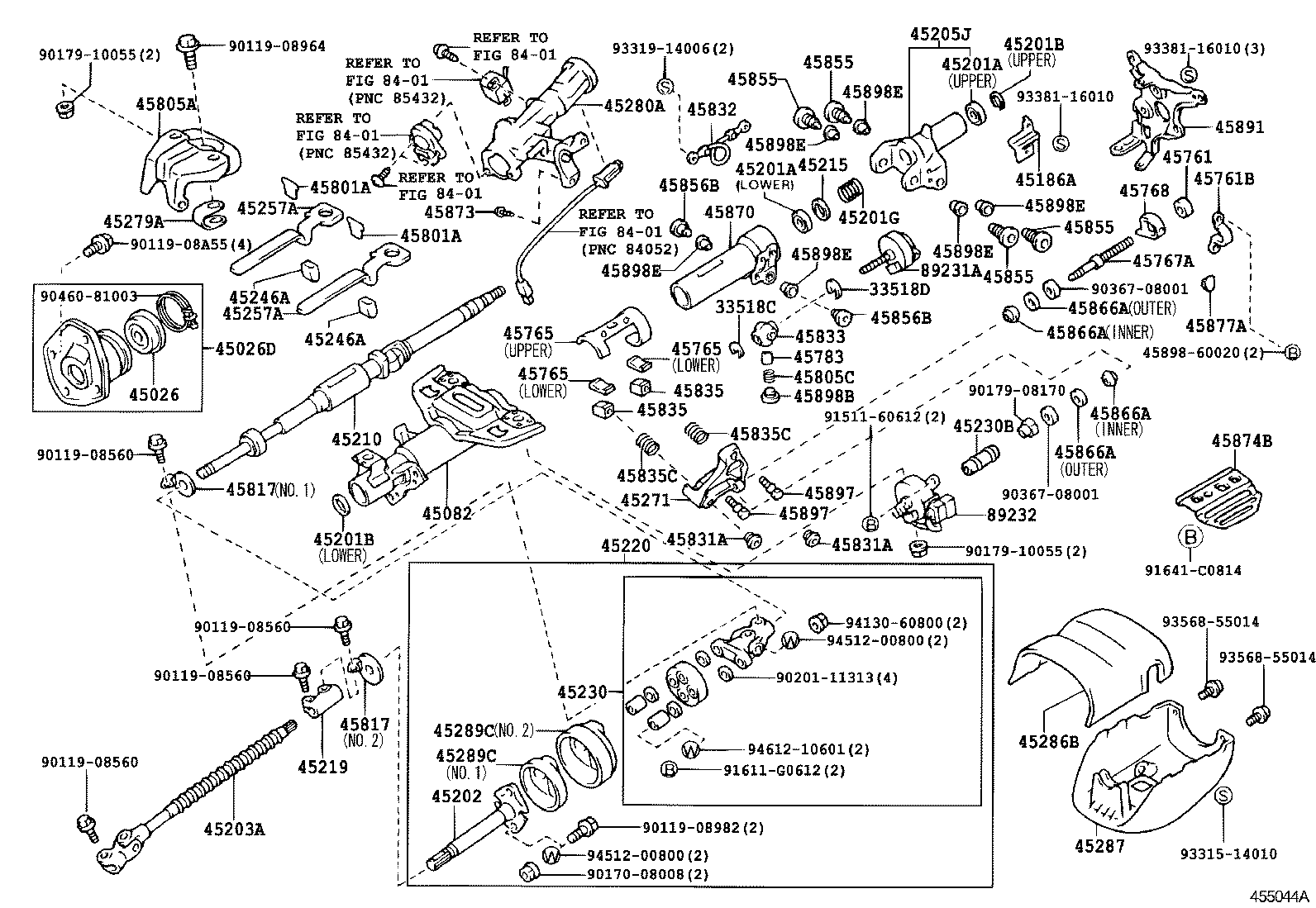

Click highlighted areas on diagram

diagram 33518C 33518D 45026 45026D 45082 45186A 45201A 45201A 45201B 45201B 45201G 45202 45203A 45205J 45210 45215 45219 45220 45230 45230B 45246A 45246A 45257A 45257A 45271 45279A 45280A 45286B 45287 45289C 45289C 45761 45761B 45765 45765 45765 45767A 45768 45783 45801A 45801A 45805A 45805C 45817 45817 45831A 45831A 45832 45833 45835 45835 45835C 45835C 45855 45855 45855 45855 45856B 45856B 45866A 45866A 45866A 45866A 45870 45873 45874B 45877A 45891 45897 45897 4589860020 45898B 45898E 45898E 45898E 45898E 45898E 45898E 8401 8401 8401 8401 8401 89231A 89232 9011908560 9011908560 9011908560 9011908560 9011908964 9011908982 9011908A55 9017008008 9017908170 9017910055 9017910055 9020111313 9036708001 9036708001 9046081003 9151160612 91611G0612 91641C0814 9331514010 9331914006 9338116010 9338116010 9356855014 9356855014 9413060800 9451200800 9451200800 9461210601
Part # Description Qty Price
33518C - E RING (FOR TILT MOTOR SHAFT, UPPER)
90523-06019

UZJ100

1
90523-06019

UZJ100

1
90523-06019

UZJ100

1
33518D - E RING (FOR TILT MOTOR SHAFT, LOWER)
90523-08001

UZJ100

1
90523-08001

UZJ100

1
90523-08001

UZJ100

1
45026 - COVER SUB-ASSY, STEERING COLUMN HOLE, NO.2
45026-60010

UZJ100

1
45026-60010

UZJ100

1
45026-60010

UZJ100

1
45026D - COVER SUB-ASSY, STEERING COLUMN HOLE
45025-60100

UZJ100

1
45025-60100

UZJ100

1
45025-60100

UZJ100

1
45082 - BRACKET SUB-ASSY, BREAK AWAY W/CAPSULE
45082-60031

UZJ100

1
45082-60030

UZJ100

1
45082-60031

UZJ100

1
45186A - BRACKET, CONNECTOR, NO.2
45816-60020

UZJ100

1
45816-60020

UZJ100

1
45816-60020

UZJ100

1
45201A - BEARING(FOR STEERING MAIN SHAFT)
90363-18005

UZJ100

LOWER

1
90363-18009

UZJ100

UPPER

1
90363-18009

UZJ100

UPPER

1
90363-18009

UZJ100

UPPER

1
90363-18005

UZJ100

LOWER

1
90363-18005

UZJ100

LOWER

1
45201A - BEARING(FOR STEERING MAIN SHAFT)
90363-18005

UZJ100

LOWER

1
90363-18009

UZJ100

UPPER

1
90363-18009

UZJ100

UPPER

1
90363-18009

UZJ100

UPPER

1
90363-18005

UZJ100

LOWER

1
90363-18005

UZJ100

LOWER

1
45201B - RING, SHAFT SNAP(FOR STEERING MAIN SHAFT)
90905-20003

UZJ100

T=0.5,LOWER

1
90520-17042

UZJ100

T=1.20,UPPER

1
90905-20003

UZJ100

T=0.5,LOWER

1
90905-20003

UZJ100

T=0.5,LOWER

1
90520-17042

UZJ100

T=1.20,UPPER

1
90520-17042

UZJ100

T=1.20,UPPER

1
45201B - RING, SHAFT SNAP(FOR STEERING MAIN SHAFT)
90905-20003

UZJ100

T=0.5,LOWER

1
90520-17042

UZJ100

T=1.20,UPPER

1
90905-20003

UZJ100

T=0.5,LOWER

1
90905-20003

UZJ100

T=0.5,LOWER

1
90520-17042

UZJ100

T=1.20,UPPER

1
90520-17042

UZJ100

T=1.20,UPPER

1
45201G - SPRING, COMPRESSION(FOR STEERING MAIN SHAFT)
90501-40017

UZJ100

1
90501-40017

UZJ100

1
90501-40017

UZJ100

1
45202 - SHAFT SUB-ASSY, STEERING INTERMEDIATE
45202-60100

UZJ100

1
45202-60100

UZJ100

1
45202-60100

UZJ100

1
45203A - SHAFT, STEERING INTERMEDIATE, NO.2
45203-60090

UZJ100

1
45203-60090

UZJ100

1
45203-60090

UZJ100

1
45205J - TUBE SUB-ASSY, STEERING COLUMN, UPPER
45205-60180

UZJ100

1
45205-60180

UZJ100

1
45205-60180

UZJ100

1
45210 - SHAFT ASSY, STEERING MAIN
45210-60100

UZJ100

W(POWER TILT STEERING)

1
45210-60090

UZJ100

W(MANUAL TILT STEERING)

1
45210-60101

UZJ100

1
45210-60101

UZJ100

1
45215 - COLLAR, MAIN SHAFT BEARING THRUST
45215-12010

UZJ100

1
45215-12010

UZJ100

1
45215-12010

UZJ100

1
45219 - YOKE, STEERING SLIDING
45219-60080

UZJ100

1
45219-60080

UZJ100

1
45219-60080

UZJ100

1
45220 - SHAFT ASSY, STEERING INTERMEDIATE
45220-60110

UZJ100

1
45220-60110

UZJ100

1
45220-60110

UZJ100

1
45230 - COUPLING ASSY, FLEXIBLE
45230-60030

UZJ100

1
45230-60030

UZJ100

1
45230-60030

UZJ100

1
45230B - JOINT ASSY, STEERING SHAFT UNIVERSAL
45230-50020

UZJ100

1
45230-50020

UZJ100

1
45230-50020

UZJ100

1
45246A - GUIDE, STEERING ENERGY ABSORBING PLATE
45246-50040

UZJ100

2
45246-12110

UZJ100

2
45246-50040

UZJ100

2
45246A - GUIDE, STEERING ENERGY ABSORBING PLATE
45246-50040

UZJ100

2
45246-12110

UZJ100

2
45246-50040

UZJ100

2
45257A - PLATE, STEERING COLUMN ENERGY ABSORBING
45257-12070

UZJ100

2
45257-12070

UZJ100

2
45257-12070

UZJ100

2
45257A - PLATE, STEERING COLUMN ENERGY ABSORBING
45257-12070

UZJ100

2
45257-12070

UZJ100

2
45257-12070

UZJ100

2
45271 - CLAMP, STEERING COLUMN, UPPER
45271-60030

UZJ100

1
45271-12060

UZJ100

W(MANUAL TILT STEERING)

1
45271-60030

UZJ100

W(POWER TILT STEERING)

1
45271-60030

UZJ100

1
45279A - ATTACHMENT, STEERING COLUMN TUBE, LWR
45279-33030

UZJ100

1
45279-33030

UZJ100

1
45279-33030

UZJ100

1
45280A - BRACKET ASSY, STEERING COLUMN, UPPER
45280-60610

UZJ100

1
45280-60460

UZJ100

W(MANUAL TILT STEERING)

1
45280-60510

UZJ100

W(POWER TILT STEERING)

1
45280-60610

UZJ100

1
45286B - COVER, STEERING COLUMN, UPR
45286-60340E0

UZJ100

OAK,TRIM4#

1
45286-60340E1

UZJ100

SANDAL WOOD,TRIM0#

1
45286-60340B0

UZJ100

SHADOW GRAY,TRIM1#

1
45286-60340B1

UZJ100

DK.GRAY,TRIM1#

1
45286-60340B1

UZJ100

DK.GRAY,TRIM1#

1
45286-60340E1

UZJ100

SANDAL WOOD,TRIM0#

1
45287 - COVER, STEERING COLUMN, LWR
45287-60340B0

UZJ100

W(POWER TILT STEERING),SHADOW GRAY,TRIM1#

1
45287-60330B0

UZJ100

W(MANUAL TILT STEERING),SHADOW GRAY,TRIM1#

1
45287-60330E0

UZJ100

W(MANUAL TILT STEERING),OAK,TRIM40,41

1
45287-60341B1

UZJ100

DK.GRAY,TRIM1#

1
45287-60341E1

UZJ100

SANDAL WOOD,TRIM0#

1
45287-60341E1

UZJ100

SANDAL WOOD,TRIM0#

1
45287-60341B1

UZJ100

DK.GRAY,TRIM1#

1
45287-60340E0

UZJ100

W(POWER TILT STEERING),OAK,TRIM40,41

1
45289C - COVER, STEERING COLUMN, LWR NO.2
45289-60030

UZJ100

NO.2

1
45289-60020

UZJ100

NO.1

1
45289-60020

UZJ100

NO.1

1
45289-60031

UZJ100

NO.2

1
45289-60020

UZJ100

NO.1

1
45289-60031

UZJ100

NO.2

1
45289C - COVER, STEERING COLUMN, LWR NO.2
45289-60030

UZJ100

NO.2

1
45289-60020

UZJ100

NO.1

1
45289-60020

UZJ100

NO.1

1
45289-60031

UZJ100

NO.2

1
45289-60020

UZJ100

NO.1

1
45289-60031

UZJ100

NO.2

1
45761 - SLIDER, TELESCOPIC STEERING
45761-60010

UZJ100

1
45761-60010

UZJ100

1
45761-60010

UZJ100

1
45761B - SUPPORT, TELESCOPIC STEERING SLIDER
45766-60011

UZJ100

1
45766-60010

UZJ100

1
45766-60011

UZJ100

1
45765 - GUIDE, TELESCOPIC STEERING
45765-60020

UZJ100

LOWER

2
45765-60010

UZJ100

UPPER

1
45765-60011

UZJ100

UPPER

1
45765-60011

UZJ100

UPPER

1
45765-60021

UZJ100

LOWER

2
45765-60021

UZJ100

LOWER

2
45765 - GUIDE, TELESCOPIC STEERING
45765-60020

UZJ100

LOWER

2
45765-60010

UZJ100

UPPER

1
45765-60011

UZJ100

UPPER

1
45765-60011

UZJ100

UPPER

1
45765-60021

UZJ100

LOWER

2
45765-60021

UZJ100

LOWER

2
45765 - GUIDE, TELESCOPIC STEERING
45765-60020

UZJ100

LOWER

2
45765-60010

UZJ100

UPPER

1
45765-60011

UZJ100

UPPER

1
45765-60011

UZJ100

UPPER

1
45765-60021

UZJ100

LOWER

2
45765-60021

UZJ100

LOWER

2
45767A - SCREW, TELESCOPIC STEERING
45811-60010

UZJ100

1
45811-60010

UZJ100

1
45811-60010

UZJ100

1
45768 - BUSH, TELESCOPIC STEERING
45768-60011

UZJ100

1
45768-60011

UZJ100

1
45768-60010

UZJ100

1
45783 - STOPPER, TILT STEERING, NO.1
45783-60010

UZJ100

1
45783-60010

UZJ100

1
45783-60010

UZJ100

1
45801A - PIN SUB-ASSY, STEERING ENERGY ABSORBING
45875-12010

UZJ100

2
45875-12010

UZJ100

2
45875-12010

UZJ100

2
45801A - PIN SUB-ASSY, STEERING ENERGY ABSORBING
45875-12010

UZJ100

2
45875-12010

UZJ100

2
45875-12010

UZJ100

2
45805A - SUPPORT SUB-ASSY, TILT STEERING
45805-60010

UZJ100

1
45805-60010

UZJ100

1
45805-60010

UZJ100

1
45805C - SPRING, COMPRESSION(FOR TILT STEERING SUPPORT)
90501-14159

UZJ100

1
90504-14007

UZJ100

1
90504-14007

UZJ100

1
45817 - STOPPER, STEERING SHAFT THRUST
45817-60020

UZJ100

2
45817-60020

UZJ100

NO.1

1
45817-60040

UZJ100

NO.2

1
45817-60020

UZJ100

NO.1

1
45817-60040

UZJ100

NO.2

1
45817 - STOPPER, STEERING SHAFT THRUST
45817-60020

UZJ100

2
45817-60020

UZJ100

NO.1

1
45817-60040

UZJ100

NO.2

1
45817-60020

UZJ100

NO.1

1
45817-60040

UZJ100

NO.2

1
45831A - BOLT, TELESCOPE LEVER LOCK
45831-60010

UZJ100

2
45831-60010

UZJ100

2
45831-60010

UZJ100

2
45831A - BOLT, TELESCOPE LEVER LOCK
45831-60010

UZJ100

2
45831-60010

UZJ100

2
45831-60010

UZJ100

2
45832 - CABLE, TILT STEERING SUPPORT BOND
45832-60010

UZJ100

1
45832-60010

UZJ100

1
45832-60010

UZJ100

1
45833 - NUT, TILT STEERING ADJUSTING, NO.1
45833-60010

UZJ100

1
45833-60010

UZJ100

1
45833-60010

UZJ100

1
45835 - WEDGE, LOCK
45835-60010

UZJ100

2
45835-60010

UZJ100

2
45835-60010

UZJ100

2
45835 - WEDGE, LOCK
45835-60010

UZJ100

2
45835-60010

UZJ100

2
45835-60010

UZJ100

2
45835C - SPRING, COMPRESSION(FOR STEERING TELESCOPIC WEDGE LOCK)
90501-23140

UZJ100

2
90501-23140

UZJ100

2
90501-23140

UZJ100

2
45835C - SPRING, COMPRESSION(FOR STEERING TELESCOPIC WEDGE LOCK)
90501-23140

UZJ100

2
90501-23140

UZJ100

2
90501-23140

UZJ100

2
45855 - BOLT, TILT STEERING, NO.1
45855-60010

UZJ100

OD=11.993-11.979

4
45855-60010

UZJ100

OD=11.993-11.979

4
45855-35010

UZJ100

OD=10

2
45855-60010

UZJ100

OD=11.993-11.979

4
45855 - BOLT, TILT STEERING, NO.1
45855-60010

UZJ100

OD=11.993-11.979

4
45855-60010

UZJ100

OD=11.993-11.979

4
45855-35010

UZJ100

OD=10

2
45855-60010

UZJ100

OD=11.993-11.979

4
45855 - BOLT, TILT STEERING, NO.1
45855-60010

UZJ100

OD=11.993-11.979

4
45855-60010

UZJ100

OD=11.993-11.979

4
45855-35010

UZJ100

OD=10

2
45855-60010

UZJ100

OD=11.993-11.979

4
45855 - BOLT, TILT STEERING, NO.1
45855-60010

UZJ100

OD=11.993-11.979

4
45855-60010

UZJ100

OD=11.993-11.979

4
45855-35010

UZJ100

OD=10

2
45855-60010

UZJ100

OD=11.993-11.979

4
45856B - SHAFT, T1LT STEERING, NO.2
45856-42010

UZJ100

W(MANUAL TILT STEERING)

1
45856-60010

UZJ100

2
45856-60010

UZJ100

2
45856-60010

UZJ100

W(POWER TILT STEERING)

2
45856B - SHAFT, T1LT STEERING, NO.2
45856-42010

UZJ100

W(MANUAL TILT STEERING)

1
45856-60010

UZJ100

2
45856-60010

UZJ100

2
45856-60010

UZJ100

W(POWER TILT STEERING)

2
45866A - STOPPER, STEERING MAIN SHAFT BUSH
45866-60020

UZJ100

OUTER

2
45866-60010

UZJ100

INNER

2
45866-60010

UZJ100

INNER

2
45866-60010

UZJ100

INNER

2
45866-60020

UZJ100

OUTER

2
45866-60020

UZJ100

OUTER

2
45866A - STOPPER, STEERING MAIN SHAFT BUSH
45866-60020

UZJ100

OUTER

2
45866-60010

UZJ100

INNER

2
45866-60010

UZJ100

INNER

2
45866-60010

UZJ100

INNER

2
45866-60020

UZJ100

OUTER

2
45866-60020

UZJ100

OUTER

2
45866A - STOPPER, STEERING MAIN SHAFT BUSH
45866-60020

UZJ100

OUTER

2
45866-60010

UZJ100

INNER

2
45866-60010

UZJ100

INNER

2
45866-60010

UZJ100

INNER

2
45866-60020

UZJ100

OUTER

2
45866-60020

UZJ100

OUTER

2
45866A - STOPPER, STEERING MAIN SHAFT BUSH
45866-60020

UZJ100

OUTER

2
45866-60010

UZJ100

INNER

2
45866-60010

UZJ100

INNER

2
45866-60010

UZJ100

INNER

2
45866-60020

UZJ100

OUTER

2
45866-60020

UZJ100

OUTER

2
45870 - TUBE ASSY, STEERING COLUMN
45870-60160

UZJ100

W(POWER TILT STEERING)

1
45870-60130

UZJ100

W(MANUAL TILT STEERING)

1
45870-60160

UZJ100

1
45870-60160

UZJ100

1
45873 - STOPPER, STEERING COLUMN TUBE
45873-60010

UZJ100

1
45873-60010

UZJ100

1
45873-60010

UZJ100

1
45874B - PROTECTOR, STEERING COLUMN, NO.1
45874-60010

UZJ100

1
45874-60010

UZJ100

1
45874-60010

UZJ100

1
45877A - SPACER, STEERING COLUMN BRACKET
45877-60011

UZJ100

1
45877-60010

UZJ100

1
45877-60011

UZJ100

1
45891 - BRACKET, TURN SIGNAL
45891-60040

UZJ100

1
45891-60040

UZJ100

W(POWER TILT STEERING)

1
45891-60040

UZJ100

1
45891-60030

UZJ100

W(MANUAL TILT STEERING)

1
45897 - BOLT, STEERING LOCK SET
45897-12020

UZJ100

2
45897-60010

UZJ100

2
45897-12020

UZJ100

2
45897 - BOLT, STEERING LOCK SET
45897-12020

UZJ100

2
45897-60010

UZJ100

2
45897-12020

UZJ100

2
45898B - BOLT, TILT STEERING SUPPORT STOPPER
45898-60010

UZJ100

1
45898-60010

UZJ100

1
45898-60010

UZJ100

1
45898E - BUSH(FOR TILT STEERING SUPPORT BOLT)
90389-08124

UZJ100

6
90389-08124

UZJ100

6
90389-08124

UZJ100

6
45898E - BUSH(FOR TILT STEERING SUPPORT BOLT)
90389-08124

UZJ100

6
90389-08124

UZJ100

6
90389-08124

UZJ100

6
45898E - BUSH(FOR TILT STEERING SUPPORT BOLT)
90389-08124

UZJ100

6
90389-08124

UZJ100

6
90389-08124

UZJ100

6
45898E - BUSH(FOR TILT STEERING SUPPORT BOLT)
90389-08124

UZJ100

6
90389-08124

UZJ100

6
90389-08124

UZJ100

6
45898E - BUSH(FOR TILT STEERING SUPPORT BOLT)
90389-08124

UZJ100

6
90389-08124

UZJ100

6
90389-08124

UZJ100

6
45898E - BUSH(FOR TILT STEERING SUPPORT BOLT)
90389-08124

UZJ100

6
90389-08124

UZJ100

6
90389-08124

UZJ100

6
89231A - MOTOR, POWER TILT
89231-60021

UZJ100

1
89231-60022

UZJ100

1
89231-60010

UZJ100

1
89231-60021

UZJ100

1
89232 - MOTOR, POWER TELESCOPIC
89232-60022

UZJ100

1
89232-60010

UZJ100

1
89232-60021

UZJ100

1
89232-60021

UZJ100

1
Common parts
45898-60020
90119-08560
90119-08964
90119-08982
90119-08A55
90170-08008
90179-08170
90179-10055
90201-11313
90367-08001
90460-81003
91511-60612
91611-G0612
91641-C0814
93315-14010
93319-14006
93381-16010
93568-55014
94130-60800
94512-00800
94612-10601
Linked diagrams
8401
