Toyota Land cruiser PZJ70 CLUTCH MASTER CYLINDER

Manufacturers Home
Toyota
US
LAND CRUISER
PZJ70RV-MRQ (1990)
3103 - CLUTCH MASTER CYLINDER

PZJ70RV-MRQ (1990)

Toyota Land Cruiser

Production Jan 1990 - Aug 1991

Engine 1PZ

Transmission 5F MTM

Displacement 2500cc

Power 168 HP (125 kW)

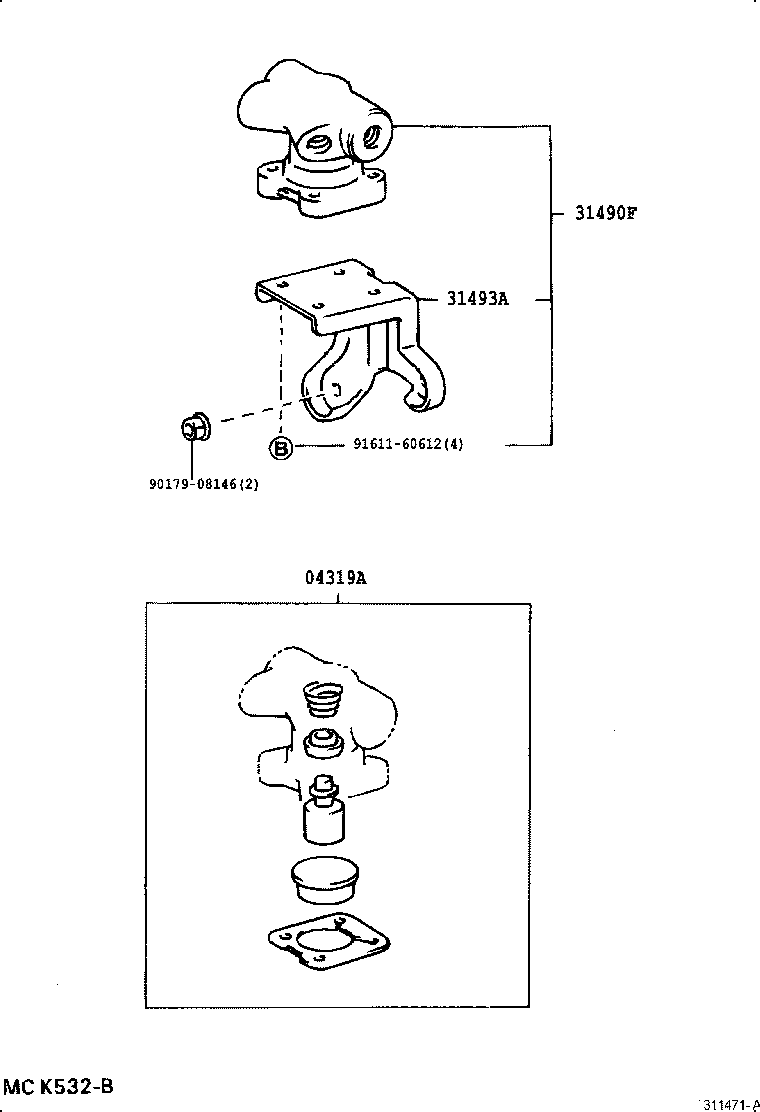

ILLUST NO. 2 OF 2(9001- )HZJ70,73,75,PZJ7#..RHD..MTM

Click highlighted areas on diagram

W(CLUTCH BOOSTER)

Part #	Description	Period	Qty
04319A - CYLINDER KIT, CLUTCH ACCUMULATOR
04319-36011	HZJ7#,PZJ7#..RHD..MTM W(*CLB)	01/1990 - 09/1990	1
04319-60020	HZJ7#,PZJ7#..MTM	01/1990 - 05/1993	1
31490F - ACCUMULATOR ASSY, MASTER CYLINDER
31490-60050	HZJ7#,PZJ7#..RHD..MTM W(*CLB(MOUNTED INSIDE))	01/1990 - 07/1991	1
31490-60020	HZJ7#,PZJ7#..MTM	01/1990 - 05/1993	1
31493A - BRACKET, CLUTCH ACCUMULATOR
31493-60030	HZJ7#,PZJ7#..RHD..MTM..(ARL,GEN) W(*CLB(MOUNTED INSIDE))	01/1990 - 05/1993	1
31493-27030	HZJ7#,PZJ7#..MTM	01/1990 - 05/1993	1
Common parts
90179-08146
91611-60612

(9001-9405)HZJ7#,PZJ7#..MTM

Click highlighted areas on diagram

Part #	Description	Period	Qty
04311 - CYLINDER KIT, CLUTCH MASTER
04311-60110	FJ7#,HZJ7#,PZJ7#..MTM..(ARL,GCC,GEN) W(*CLB)	01/1990 - 01/1992	1
04311-60100	FJ7#,HZJ7#,PZJ7#..MTM	01/1990 - 01/1992	1
04319A - CYLINDER KIT, CLUTCH ACCUMULATOR
04319-36011	HZJ7#,PZJ7#..RHD..MTM W(*CLB)	01/1990 - 09/1990	1
04319-60020	HZJ7#,PZJ7#..MTM	01/1990 - 05/1993	1
31402 - RESERVOIR SUB-ASSY, CLUTCH MASTER CYLINDER
31402-35030	LJ70..GEN;FJ7#,HZJ7#,PZJ7#,RJ70..MTM	01/1990 - 04/1990	1
31402-20050	FJ75,HZJ75..RHD..(ARL,GEN);FJ70,73,FZJ70,75,HZJ70,73,PZJ7#..RHD..MTM W(*CLB(MOUNTED INSIDE))	01/1990 - 02/1993	1
31410 - CYLINDER ASSY, CLUTCH MASTER
31401-60060	FJ75,HZJ75..RHD..(ARL,GEN);FJ70,73,FZJ70,75,HZJ70,73,PZJ7#..RHD..MTM W(*CLB(MOUNTED INSIDE))	01/1990 - 02/1993	1
31410-60430	HZJ7#,PZJ7#..MTM	01/1990 - 05/1993	1
31410A - BOLT(FOR CLUTCH MASTER CYLINDER SETTING)
90116-08146	FJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7#..MTM	01/1990 - 01/1992	1
31415 - GASKET, CLUTCH MASTER CYLINDER
31415-60010	FJ75,HZJ75..RHD..(ARL,GEN);FJ70,73,FZJ70,75,HZJ70,73,PZJ7#..RHD..MTM W(*CLB(MOUNTED INSIDE))	01/1990 - 02/1993	1
31415-60020	FJ7#,HZJ7#,PZJ7#..MTM	01/1990 - 01/1992	1
31417 - GROMMET, CLUTCH RESERVOIR
31417-35010	FJ7#,FZJ7#,HZJ7#,LJ7#,PZJ7#,RJ7#..MTM	01/1990 - 05/1993	1
31426 - FLOAT, CLUTCH MASTER CYLINDER RESERVOIR
31426-30011	LJ70,77..LHD;FJ7#,FZJ7#,HJ75,HZJ7#,LJ72,79,PZJ7#,RJ7#..MTM	01/1990 - 05/1993	1
31440P - CAP ASSY, CLUTCH MASTER CYLINDER RESERVOIR FILLER
47230-20040	FJ7#,FZJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7#..MTM	01/1990 - 05/1993	1
31451 - ROD, CLUTCH MASTER CYLINDER PUSH
31451-35070	HZJ70..ARL;HZJ75..RHD;HZJ75,LJ70,77..LHD..CBU;FZJ71,74,78,79,HZJ73,LJ72,79,PZJ7#..MTM	01/1990 - 05/1993	1
31453 - CLEVIS, CLUTCH MASTER CYLINDER PUSH ROD
31404-36031	HZJ7#,PZJ7#..MTM	01/1990 - 05/1993	1
31453-60020	FJ75,HZJ75..RHD..(ARL,GEN);FJ70,73,FZJ70,75,HZJ70,73,PZJ7#..RHD..MTM W(*CLB(MOUNTED INSIDE))	01/1990 - 02/1993	1
31454 - BOOT, CLUTCH MASTER CYLINDER
31454-60020	FJ7#,HZJ7#,PZJ7#..MTM	01/1990 - 01/1992	1
31490F - ACCUMULATOR ASSY, MASTER CYLINDER
31490-60050	HZJ7#,PZJ7#..RHD..MTM W(*CLB(MOUNTED INSIDE))	01/1990 - 07/1991	1
31490-60020	HZJ7#,PZJ7#..MTM	01/1990 - 05/1993	1
31490G - GASKET(FOR CLUTCH MASTER CYLINDER ACCUMULATOR)
90430-09253	HZJ7#,PZJ7#..MTM	01/1990 - 05/1993	1
31493A - BRACKET, CLUTCH ACCUMULATOR
31493-60030	HZJ7#,PZJ7#..RHD..MTM..(ARL,GEN) W(*CLB(MOUNTED INSIDE))	01/1990 - 05/1993	1
31493-27030	HZJ7#,PZJ7#..MTM	01/1990 - 05/1993	1
31496A - CUSHION, CLUTCH ACCUMULATOR
31496-35020	HZJ7#,PZJ7#..MTM	01/1990 - 05/1993	1
Common parts
90179-08038
90254-05009
90303-16002
91611-60612
94120-40800
96151-02500

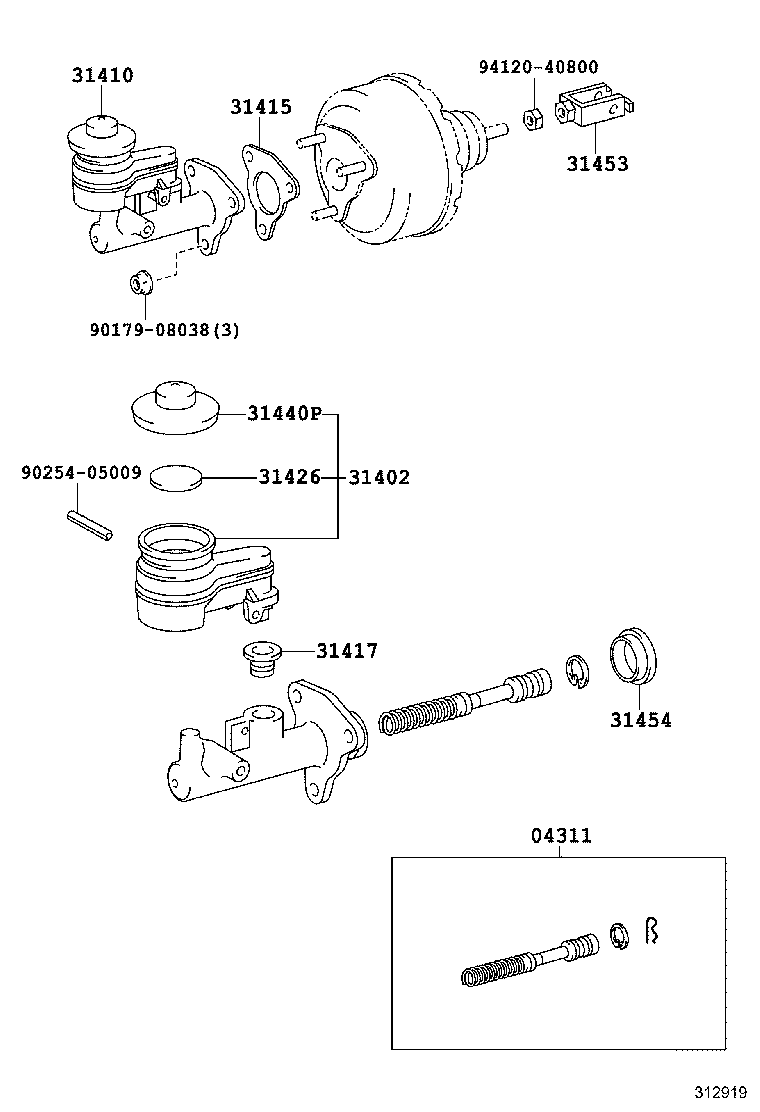

ILLUST NO. 1 OF 2(9001- )FJ7#,HZJ70,73,75,PZJ7#..RHD..MTM..ARL,GEN ; (9201- )FZJ70,71,75,78,79

Click highlighted areas on diagram

W(CLUTCH BOOSTER)

Part #	Description	Period	Qty
04311 - CYLINDER KIT, CLUTCH MASTER
04311-60110	FJ7#,HZJ7#,PZJ7#..MTM..(ARL,GCC,GEN) W(*CLB)	01/1990 - 01/1992	1
04311-60100	FJ7#,HZJ7#,PZJ7#..MTM	01/1990 - 01/1992	1
31402 - RESERVOIR SUB-ASSY, CLUTCH MASTER CYLINDER
31402-35030	LJ70..GEN;FJ7#,HZJ7#,PZJ7#,RJ70..MTM	01/1990 - 04/1990	1
31402-20050	FJ75,HZJ75..RHD..(ARL,GEN);FJ70,73,FZJ70,75,HZJ70,73,PZJ7#..RHD..MTM W(*CLB(MOUNTED INSIDE))	01/1990 - 02/1993	1
31410 - CYLINDER ASSY, CLUTCH MASTER
31401-60060	FJ75,HZJ75..RHD..(ARL,GEN);FJ70,73,FZJ70,75,HZJ70,73,PZJ7#..RHD..MTM W(*CLB(MOUNTED INSIDE))	01/1990 - 02/1993	1
31410-60430	HZJ7#,PZJ7#..MTM	01/1990 - 05/1993	1
31415 - GASKET, CLUTCH MASTER CYLINDER
31415-60010	FJ75,HZJ75..RHD..(ARL,GEN);FJ70,73,FZJ70,75,HZJ70,73,PZJ7#..RHD..MTM W(*CLB(MOUNTED INSIDE))	01/1990 - 02/1993	1
31415-60020	FJ7#,HZJ7#,PZJ7#..MTM	01/1990 - 01/1992	1
31417 - GROMMET, CLUTCH RESERVOIR
31417-35010	FJ7#,FZJ7#,HZJ7#,LJ7#,PZJ7#,RJ7#..MTM	01/1990 - 05/1993	1
31426 - FLOAT, CLUTCH MASTER CYLINDER RESERVOIR
31426-30011	LJ70,77..LHD;FJ7#,FZJ7#,HJ75,HZJ7#,LJ72,79,PZJ7#,RJ7#..MTM	01/1990 - 05/1993	1
31440P - CAP ASSY, CLUTCH MASTER CYLINDER RESERVOIR FILLER
47230-20040	FJ7#,FZJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7#..MTM	01/1990 - 05/1993	1
31453 - CLEVIS, CLUTCH MASTER CYLINDER PUSH ROD
31404-36031	HZJ7#,PZJ7#..MTM	01/1990 - 05/1993	1
31453-60020	FJ75,HZJ75..RHD..(ARL,GEN);FJ70,73,FZJ70,75,HZJ70,73,PZJ7#..RHD..MTM W(*CLB(MOUNTED INSIDE))	01/1990 - 02/1993	1
31454 - BOOT, CLUTCH MASTER CYLINDER
31454-60020	FJ7#,HZJ7#,PZJ7#..MTM	01/1990 - 01/1992	1
Common parts
90179-08038
90254-05009
94120-40800

PZJ70RV-MRQ (1990)

ILLUST NO. 2 OF 2(9001- )HZJ70,73,75,PZJ7#..RHD..MTM

(9001-9405)HZJ7#,PZJ7#..MTM

ILLUST NO. 1 OF 2(9001- )FJ7#,HZJ70,73,75,PZJ7#..RHD..MTM..ARL,GEN ; (9201- )FZJ70,71,75,78,79
