Toyota Land cruiser HZJ75 HEATING & AIR CONDITIONING - COOLER PIPING

Manufacturers Home
Toyota
US
LAND CRUISER
HZJ75RP-MR (1990)
8718 - HEATING & AIR CONDITIONING - COOLER PIPING

HZJ75RP-MR (1990)

Toyota Land Cruiser

Production Jan 1990 - Jul 2000

Engine 1HZ

Transmission 5F MTM

Displacement 2500cc

Power 168 HP (125 kW)

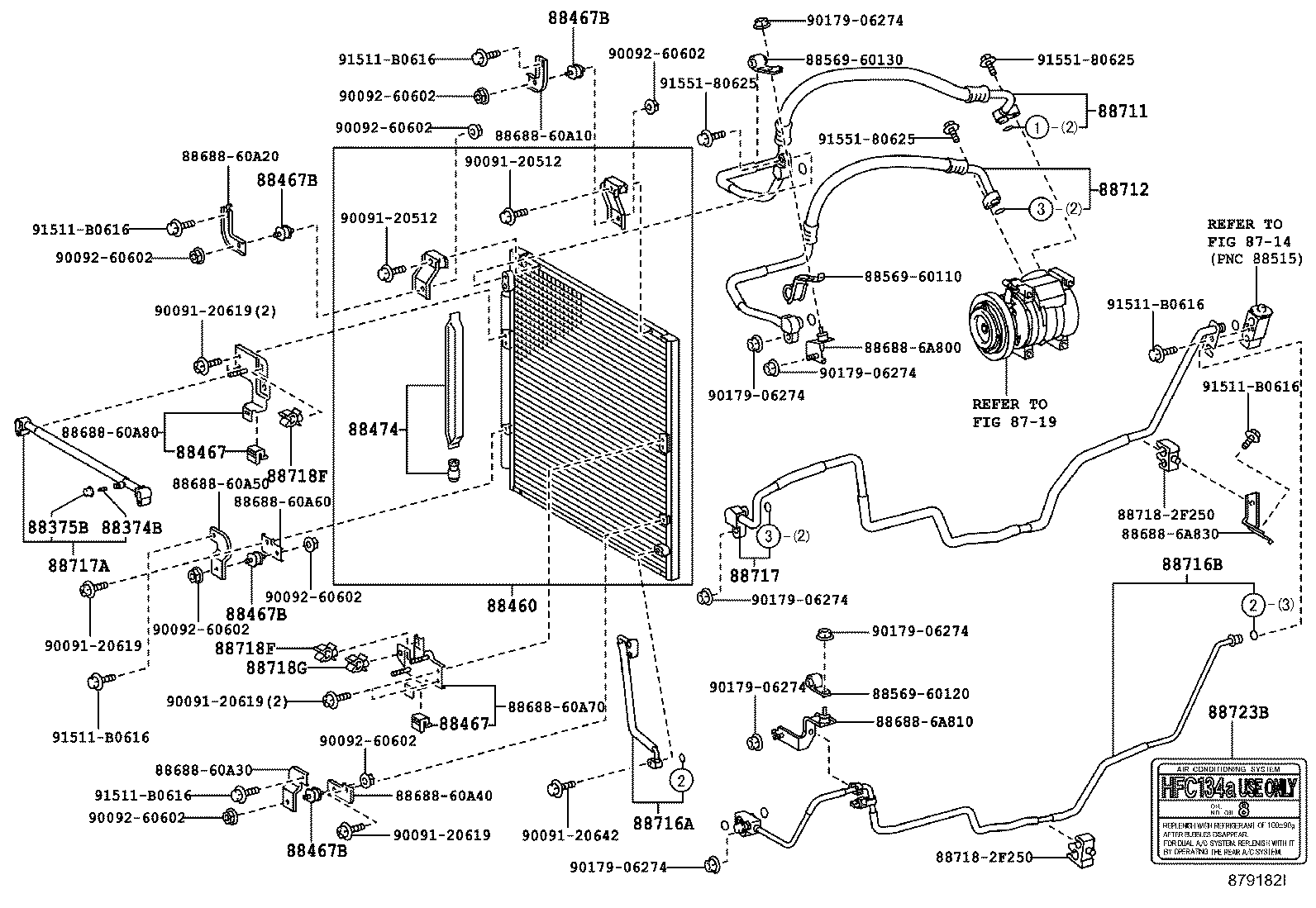

ILLUST NO. 1 OF 3(9201-9908)FZJ70,75..RHD..ARL,GEN ; (9201-9911)FZJ75..SA

Click highlighted areas on diagram

MAKER OPTION

Part #	Description	Period	Qty
88450 - CONDENSER ASSY, W/RECEIVER
88450-60031	HZJ75,PZJ75..PIC..(GCC,GEN)	01/1992 - 05/1993	1
88450-60031	FJ75,HZJ75,PZJ75..PIC..(GCC,GEN)	01/1990 - 01/1992	1
88460 - CONDENSER ASSY, COOLER
88340-60020	HZJ75..PIC..(GCC,GEN);FJ75,PZJ75..PIC..(ARL,GCC,GEN)	01/1990 - 01/1992	1
88340-60020	FJ75..ARL..IV;HZJ75,PZJ75..PIC..(GCC,GEN)	01/1992 - 05/1993	1
88460-60190	HZJ75..PIC..(ARL,GCC,GEN)	01/1994 - 01/1995	1
88460-60190	HZJ75,PZJ75..PIC..(ARL,GCC,GEN)	05/1993 - 01/1994	1
88460-60190	HZJ75..RHD..PIC..GEN..CBU	01/1995 - 09/1999	1
88460-60190	HZJ75..GEN	09/1999 - 07/2000	1
88460B - BRACKET, COOLER CONDENSER, NO.1
88409-60020	HZJ70,75..GEN	09/1999 - 07/2000	1
88409-60020	LJ79..STD;LJ79..LHD..LX;FZJ7#,HZJ75,KZJ7#,LJ72,PZJ7#,RJ7#..GCC,GEN	05/1993 - 01/1994	1
88409-60020	HZJ75..RHD..PIC..GEN..CBU;FZJ73,HZJ70..SOT..(DSL,EFI)	01/1994 - 09/1999	1
88409-90K01	FJ75,HZJ75..HT..ARL;FJ7#,HZJ75,PZJ7#..GCC,GEN	01/1990 - 01/1991	1
88470 - RECEIVER & DRYER ASSY, COOLER
88470-20070	FJ7#,HZJ75,PZJ7#..GCC,GEN	01/1990 - 01/1992	1
88470-20070	FJ75..GEN..CBU;FJ70,73,HZJ75,PZJ7#..GCC,GEN	01/1992 - 05/1993	1
88471-34010	HZJ75..RHD..PIC..GEN..CBU;FZJ73,HZJ70..SOT..(DSL,EFI)	01/1994 - 09/1999	1
88471-34010	FZJ7#,HZJ7#,PZJ7#..ARL,GCC,GEN	05/1993 - 01/1994	1
88471-34010	HZJ70,75..GEN	09/1999 - 07/2000	1
88472 - BRACKET, RECEIVER TANK, NO.1
88472-22090	FJ75..ARL;FJ75..GEN..CBU;FJ70,73,HZJ7#,PZJ7#..ARL,GCC,GEN	01/1992 - 05/1993	2
88472-22090	FJ7#,HZJ7#,PZJ7#..ARL,GCC,GEN	01/1990 - 01/1992	2
88472-60090	HZJ75,PZJ7#..GCC,GEN	05/1993 - 01/1994	2
88472-60090	HZJ75..RHD..PIC..GEN..CBU;FZJ73,HZJ70..SOT..(DSL,EFI)	01/1995 - 09/1999	2
88472-60090	HZJ7#..GCC,GEN	01/1994 - 01/1995	2
88472-60090	HZJ70,75..GEN	09/1999 - 07/2000	2
88711 - HOSE, COOLER REFRIGERANT DISCHARGE, NO.1
88711-60220	HZJ7#..ARL,GEN	01/1990 - 05/1993	1
88711-60250	FZJ70,75..RHD..GEN	01/1992 - 05/1993	1
88711-60380	FZJ70,75..RHD..(ARL,GEN)	05/1993 - 01/1995	1
88711-60300	HZJ70,75..RHD..(PIC,SOT)..GEN..CBU	05/1993 - 07/2000	1
88711-60380	FZJ75..ARL..IV;FZJ70,75..RHD..GEN	01/1995 - 08/1999	1
88712 - HOSE, COOLER REFRIGERANT SUCTION, NO.1
88712-60210	HZJ7#..RHD..(ARL,GEN)	01/1990 - 05/1993	1
88712-60440	FZJ70,75..RHD..GEN	01/1992 - 05/1993	1
88712-60600	FZJ70,75..RHD..(ARL,GEN)	05/1993 - 01/1995	1
88712-60500	HZJ70,75..RHD..(PIC,SOT)..GEN..CBU	05/1993 - 07/2000	1
88712-60600	FZJ75..ARL..IV;FZJ70,75..RHD..GEN	01/1995 - 08/1999	1
88715A - PIPE, COOLER REFRIGERANT DISCHARGE, A
88715-60040	FJ75..ARL;FJ75..GEN..CBU;FJ70,73,HZJ7#,PZJ7#..ARL,GCC,GEN	01/1992 - 05/1993	1
88715-60100	HZJ7#,PZJ7#..ARL,GCC,GEN	05/1993 - 01/1994	1
88715-60040	FJ7#,HZJ7#,PZJ7#..ARL,GCC,GEN	01/1990 - 01/1992	1
88715-60100	HZJ70,75..RHD..(PIC,SOT)..GEN..CBU	01/1994 - 07/2000	1
88716A - PIPE, COOLER REFRIGERANT LIQUID, A
88716-60550	FJ75..ARL;FJ75..GEN..CBU;FJ70,73,HZJ7#,PZJ7#..ARL,GCC,GEN	01/1992 - 05/1993	1
88716-60550	FJ7#,HZJ7#,PZJ7#..ARL,GCC,GEN	01/1990 - 01/1992	1
88716-6A290	HZJ75..RHD..PIC..GEN..CBU;FZJ73,HZJ70..SOT..(DSL,EFI)	01/1994 - 09/1999	1
88716-6A290	FZJ7#,HZJ7#,PZJ7#..ARL,GCC,GEN	05/1993 - 01/1994	1
88716-6A290	HZJ70,75..GEN	09/1999 - 07/2000	1
88716B - PIPE, COOLER REFRIGERANT LIQUID, B
88716-60500	FJ7#,HZJ7#,PZJ7#..RHD..(ARL,GEN)	01/1990 - 05/1993	1
88716-6A220	HZJ7#,PZJ7#..RHD..(ARL,GEN)	05/1993 - 01/1994	1
88716-6A180	FZJ70,75..RHD..(ARL,GEN)	05/1993 - 01/1995	1
88716-60890	FZJ70,75..RHD..(ARL,GEN)	01/1992 - 05/1993	1
88716-6A181	FZJ70,75..RHD..(ARL,GEN)	01/1995 - 08/1999	1
88716-6A220	HZJ70,75..RHD..(PIC,SOT)..GEN..CBU	01/1994 - 07/2000	1
88716E - PIPE, COOLER REFRIGERANT LIQUID, E
88716-6A010	FZJ70,75..RHD..(ARL,GEN)	01/1992 - 05/1993	1
88716-60510	FJ7#,HZJ7#,PZJ7#..RHD..(ARL,GEN)	01/1990 - 05/1993	1
88716-6A190	FZJ70,75..RHD..(ARL,GEN)	05/1993 - 01/1995	1
88716-6A230	HZJ7#,PZJ7#..RHD..(ARL,GEN)	05/1993 - 01/1994	1
88716-6A230	HZJ70,75..RHD..(PIC,SOT)..GEN..CBU	01/1994 - 07/2000	1
88717A - PIPE, COOLER REFRIGERANT SUCTION, A
88717-60270	FJ7#,HZJ7#,PZJ7#..RHD..(ARL,GEN)	01/1990 - 05/1993	1
88717-60650	FZJ70,75..RHD..(ARL,GEN)	05/1993 - 01/1995	1
88717-60600	HZJ7#,PZJ7#..RHD..(ARL,GEN)	05/1993 - 01/1994	1
88717-60500	FZJ70,75..RHD..(ARL,GEN)	01/1992 - 05/1993	1
88717-60651	FZJ70,75..RHD..(ARL,GEN)	01/1995 - 08/1999	1
88717-60600	HZJ70,75..RHD..(PIC,SOT)..GEN..CBU	01/1994 - 07/2000	1
88717B - PIPE, COOLER REFRIGERANT SUCTION, B
88717-60280	FJ70,75,HZJ75,PZJ7#..RHD..GEN	01/1990 - 05/1993	1
88717-60610	HZJ7#,PZJ7#..RHD..(ARL,GEN)	05/1993 - 01/1994	1
88717-60580	FZJ70,75..RHD..(ARL,GEN)	05/1993 - 01/1995	1
88717-60610	HZJ70,75..RHD..(PIC,SOT)..GEN..CBU	01/1994 - 07/2000	1
88717-60480	FZJ70,75..RHD..(ARL,GEN)	01/1992 - 05/1993	1
88717C - PIPE, COOLER REFRIGERANT SUCTION, C
88717-60490	FZJ70,75..RHD..(ARL,GEN)	01/1992 - 05/1993	1
88717-60591	FZJ70,75..RHD..(ARL,GEN)	01/1995 - 08/1999	1
88717-60590	FZJ70,75..RHD..(ARL,GEN)	05/1993 - 01/1995	1
88717D - PIPE, COOLER REFRIGERANT SUCTION, D
88717-60640	FZJ70,75..RHD..(ARL,GEN)	05/1993 - 01/1995	1
88717-60470	FZJ70,75..RHD..(ARL,GEN)	01/1992 - 05/1993	1
88717-60641	FZJ70,75..RHD..(ARL,GEN)	01/1995 - 08/1999	1
88720A - HOSE & ACCESSORY, AIR CONDITIONER
88720-60020	FZJ70,75..RHD..(ARL,GEN)	01/1992 - 05/1993	1
88723B - LABEL, COOLER SERVICE CAUTION
88723-20040	LJ79..STD;LJ79..LHD..LX;FZJ7#,HZJ7#,KZJ7#,LJ72,RJ7#..GCC,GEN	01/1994 - 01/1995	1
88723-20040	LJ79..STD;LJ79..LHD..LX;FZJ7#,HZJ75,KZJ7#,LJ72,PZJ7#,RJ7#..GCC,GEN	05/1993 - 01/1994	1
88723-22050	FJ75..GEN..CBU;FJ70,73,FZJ7#,HZJ75,LJ72,77,79,PZJ7#,RJ7#..GCC,GEN	01/1992 - 05/1993	1
88723-20040	HZJ70,75..GEN	09/1999 - 07/2000	1
88723-20040	HZJ75..RHD..PIC..GEN..CBU;FZJ73,HZJ70..SOT..(DSL,EFI)	01/1995 - 09/1999	1
88723-22050	FJ7#,HZJ75,LJ7#,PZJ7#,RJ7#..GCC,GEN	01/1990 - 01/1992	1
Common parts
88467-22060
88688-60310
88688-60420
88688-60530
88688-90K04
88688-90K06
88718-60660
88718-60680
88718-60690
90119-06429
90179-06032
90179-06274
91632-G0660
91651-F0610
91651-F0616
91662-60632

ILLUST NO. 3 OF 3(9001- )

Click highlighted areas on diagram

O-RING

Part #	Description	Period	Qty	Price
Common parts
90099-14119
90099-14120
90099-14121

ILLUST NO. 1 OF 3(9001-9201)FJ7#..RHD ; (9001-9401)PZJ7#..RHD..CBU ; (9001-9501)PZJ75..5F ; (9001-00

Click highlighted areas on diagram

MAKER OPTION

Part #	Description	Period	Qty
88450 - CONDENSER ASSY, W/RECEIVER
88450-60031	HZJ75,PZJ75..PIC..(GCC,GEN)	01/1992 - 05/1993	1
88450-60031	FJ75,HZJ75,PZJ75..PIC..(GCC,GEN)	01/1990 - 01/1992	1
88460 - CONDENSER ASSY, COOLER
88340-60020	HZJ75..PIC..(GCC,GEN);FJ75,PZJ75..PIC..(ARL,GCC,GEN)	01/1990 - 01/1992	1
88340-60020	FJ75..ARL..IV;HZJ75,PZJ75..PIC..(GCC,GEN)	01/1992 - 05/1993	1
88460-60190	HZJ75..PIC..(ARL,GCC,GEN)	01/1994 - 01/1995	1
88460-60190	HZJ75,PZJ75..PIC..(ARL,GCC,GEN)	05/1993 - 01/1994	1
88460-60190	HZJ75..RHD..PIC..GEN..CBU	01/1995 - 09/1999	1
88460-60190	HZJ75..GEN	09/1999 - 07/2000	1
88460B - BRACKET, COOLER CONDENSER, NO.1
88409-60020	LJ79..STD;LJ79..LHD..LX;FZJ7#,HZJ75,KZJ7#,LJ72,PZJ7#,RJ7#..GCC,GEN	05/1993 - 01/1994	1
88409-60020	HZJ75..RHD..PIC..GEN..CBU;FZJ73,HZJ70..SOT..(DSL,EFI)	01/1994 - 09/1999	1
88409-60020	HZJ70,75..GEN	09/1999 - 07/2000	1
88409-90K01	FJ75,HZJ75..HT..ARL;FJ7#,HZJ75,PZJ7#..GCC,GEN	01/1990 - 01/1991	1
88470 - RECEIVER & DRYER ASSY, COOLER
88470-20070	FJ7#,HZJ75,PZJ7#..GCC,GEN	01/1990 - 01/1992	1
88470-20070	FJ75..GEN..CBU;FJ70,73,HZJ75,PZJ7#..GCC,GEN	01/1992 - 05/1993	1
88471-34010	HZJ75..RHD..PIC..GEN..CBU;FZJ73,HZJ70..SOT..(DSL,EFI)	01/1994 - 09/1999	1
88471-34010	FZJ7#,HZJ7#,PZJ7#..ARL,GCC,GEN	05/1993 - 01/1994	1
88471-34010	HZJ70,75..GEN	09/1999 - 07/2000	1
88472 - BRACKET, RECEIVER TANK, NO.1
88472-22090	FJ75..ARL;FJ75..GEN..CBU;FJ70,73,HZJ7#,PZJ7#..ARL,GCC,GEN	01/1992 - 05/1993	2
88472-22090	FJ7#,HZJ7#,PZJ7#..ARL,GCC,GEN	01/1990 - 01/1992	2
88472-60090	HZJ75,PZJ7#..GCC,GEN	05/1993 - 01/1994	2
88472-60090	HZJ75..RHD..PIC..GEN..CBU;FZJ73,HZJ70..SOT..(DSL,EFI)	01/1995 - 09/1999	2
88472-60090	HZJ7#..GCC,GEN	01/1994 - 01/1995	2
88472-60090	HZJ70,75..GEN	09/1999 - 07/2000	2
88472 - BRACKET, RECEIVER TANK, NO.1
88472-22090	FJ75..ARL;FJ75..GEN..CBU;FJ70,73,HZJ7#,PZJ7#..ARL,GCC,GEN	01/1992 - 05/1993	2
88472-22090	FJ7#,HZJ7#,PZJ7#..ARL,GCC,GEN	01/1990 - 01/1992	2
88472-60090	HZJ75,PZJ7#..GCC,GEN	05/1993 - 01/1994	2
88472-60090	HZJ75..RHD..PIC..GEN..CBU;FZJ73,HZJ70..SOT..(DSL,EFI)	01/1995 - 09/1999	2
88472-60090	HZJ7#..GCC,GEN	01/1994 - 01/1995	2
88472-60090	HZJ70,75..GEN	09/1999 - 07/2000	2
88711 - HOSE, COOLER REFRIGERANT DISCHARGE, NO.1
88711-60220	HZJ7#..ARL,GEN	01/1990 - 05/1993	1
88711-60250	FZJ70,75..RHD..GEN	01/1992 - 05/1993	1
88711-60380	FZJ70,75..RHD..(ARL,GEN)	05/1993 - 01/1995	1
88711-60300	HZJ70,75..RHD..(PIC,SOT)..GEN..CBU	05/1993 - 07/2000	1
88711-60380	FZJ75..ARL..IV;FZJ70,75..RHD..GEN	01/1995 - 08/1999	1
88712 - HOSE, COOLER REFRIGERANT SUCTION, NO.1
88712-60210	HZJ7#..RHD..(ARL,GEN)	01/1990 - 05/1993	1
88712-60440	FZJ70,75..RHD..GEN	01/1992 - 05/1993	1
88712-60600	FZJ70,75..RHD..(ARL,GEN)	05/1993 - 01/1995	1
88712-60500	HZJ70,75..RHD..(PIC,SOT)..GEN..CBU	05/1993 - 07/2000	1
88712-60600	FZJ75..ARL..IV;FZJ70,75..RHD..GEN	01/1995 - 08/1999	1
88715A - PIPE, COOLER REFRIGERANT DISCHARGE, A
88715-60040	FJ75..ARL;FJ75..GEN..CBU;FJ70,73,HZJ7#,PZJ7#..ARL,GCC,GEN	01/1992 - 05/1993	1
88715-60100	HZJ7#,PZJ7#..ARL,GCC,GEN	05/1993 - 01/1994	1
88715-60040	FJ7#,HZJ7#,PZJ7#..ARL,GCC,GEN	01/1990 - 01/1992	1
88715-60100	HZJ70,75..RHD..(PIC,SOT)..GEN..CBU	01/1994 - 07/2000	1
88716A - PIPE, COOLER REFRIGERANT LIQUID, A
88716-60550	FJ75..ARL;FJ75..GEN..CBU;FJ70,73,HZJ7#,PZJ7#..ARL,GCC,GEN	01/1992 - 05/1993	1
88716-60550	FJ7#,HZJ7#,PZJ7#..ARL,GCC,GEN	01/1990 - 01/1992	1
88716-6A290	HZJ75..RHD..PIC..GEN..CBU;FZJ73,HZJ70..SOT..(DSL,EFI)	01/1994 - 09/1999	1
88716-6A290	FZJ7#,HZJ7#,PZJ7#..ARL,GCC,GEN	05/1993 - 01/1994	1
88716-6A290	HZJ70,75..GEN	09/1999 - 07/2000	1
88716B - PIPE, COOLER REFRIGERANT LIQUID, B
88716-60500	FJ7#,HZJ7#,PZJ7#..RHD..(ARL,GEN)	01/1990 - 05/1993	1
88716-6A220	HZJ7#,PZJ7#..RHD..(ARL,GEN)	05/1993 - 01/1994	1
88716-6A180	FZJ70,75..RHD..(ARL,GEN)	05/1993 - 01/1995	1
88716-60890	FZJ70,75..RHD..(ARL,GEN)	01/1992 - 05/1993	1
88716-6A181	FZJ70,75..RHD..(ARL,GEN)	01/1995 - 08/1999	1
88716-6A220	HZJ70,75..RHD..(PIC,SOT)..GEN..CBU	01/1994 - 07/2000	1
88716E - PIPE, COOLER REFRIGERANT LIQUID, E
88716-6A010	FZJ70,75..RHD..(ARL,GEN)	01/1992 - 05/1993	1
88716-60510	FJ7#,HZJ7#,PZJ7#..RHD..(ARL,GEN)	01/1990 - 05/1993	1
88716-6A190	FZJ70,75..RHD..(ARL,GEN)	05/1993 - 01/1995	1
88716-6A230	HZJ7#,PZJ7#..RHD..(ARL,GEN)	05/1993 - 01/1994	1
88716-6A230	HZJ70,75..RHD..(PIC,SOT)..GEN..CBU	01/1994 - 07/2000	1
88717A - PIPE, COOLER REFRIGERANT SUCTION, A
88717-60270	FJ7#,HZJ7#,PZJ7#..RHD..(ARL,GEN)	01/1990 - 05/1993	1
88717-60650	FZJ70,75..RHD..(ARL,GEN)	05/1993 - 01/1995	1
88717-60600	HZJ7#,PZJ7#..RHD..(ARL,GEN)	05/1993 - 01/1994	1
88717-60500	FZJ70,75..RHD..(ARL,GEN)	01/1992 - 05/1993	1
88717-60651	FZJ70,75..RHD..(ARL,GEN)	01/1995 - 08/1999	1
88717-60600	HZJ70,75..RHD..(PIC,SOT)..GEN..CBU	01/1994 - 07/2000	1
88717B - PIPE, COOLER REFRIGERANT SUCTION, B
88717-60280	FJ70,75,HZJ75,PZJ7#..RHD..GEN	01/1990 - 05/1993	1
88717-60610	HZJ7#,PZJ7#..RHD..(ARL,GEN)	05/1993 - 01/1994	1
88717-60580	FZJ70,75..RHD..(ARL,GEN)	05/1993 - 01/1995	1
88717-60610	HZJ70,75..RHD..(PIC,SOT)..GEN..CBU	01/1994 - 07/2000	1
88717-60480	FZJ70,75..RHD..(ARL,GEN)	01/1992 - 05/1993	1
88723B - LABEL, COOLER SERVICE CAUTION
88723-20040	LJ79..STD;LJ79..LHD..LX;FZJ7#,HZJ75,KZJ7#,LJ72,PZJ7#,RJ7#..GCC,GEN	05/1993 - 01/1994	1
88723-20040	LJ79..STD;LJ79..LHD..LX;FZJ7#,HZJ7#,KZJ7#,LJ72,RJ7#..GCC,GEN	01/1994 - 01/1995	1
88723-22050	FJ75..GEN..CBU;FJ70,73,FZJ7#,HZJ75,LJ72,77,79,PZJ7#,RJ7#..GCC,GEN	01/1992 - 05/1993	1
88723-20040	HZJ70,75..GEN	09/1999 - 07/2000	1
88723-20040	HZJ75..RHD..PIC..GEN..CBU;FZJ73,HZJ70..SOT..(DSL,EFI)	01/1995 - 09/1999	1
88723-22050	FJ7#,HZJ75,LJ7#,PZJ7#,RJ7#..GCC,GEN	01/1990 - 01/1992	1
Common parts
88467-14050
88467-22060
88688-90K01
88688-90K04
88688-90K06
88718-60510
88718-60520
88718-90K04
88718-90K27
88895-60010
90091-20618
90099-01520
90099-32128
90119-06100
90119-06336
90119-06429
90179-06032
90179-06274
91611-B0835
91651-40616
91651-F0610
91651-F0616

ILLUST NO. 1 OF 3(9001-9501)PZJ7# ; (9001-0007)HZJ70,73,75

Click highlighted areas on diagram

DEALER OPTION

Part #	Description	Period	Qty
88460 - CONDENSER ASSY, COOLER
88340-60020	HZJ75..PIC..(GCC,GEN);FJ75,PZJ75..PIC..(ARL,GCC,GEN)	01/1990 - 01/1992	1
88340-60020	FJ75..ARL..IV;HZJ75,PZJ75..PIC..(GCC,GEN)	01/1992 - 05/1993	1
88460-60190	HZJ75..PIC..(ARL,GCC,GEN)	01/1994 - 01/1995	1
88460-60190	HZJ75,PZJ75..PIC..(ARL,GCC,GEN)	05/1993 - 01/1994	1
88460-60190	HZJ75..RHD..PIC..GEN..CBU	01/1995 - 09/1999	1
88460-60190	HZJ75..GEN	09/1999 - 07/2000	1
88470 - RECEIVER & DRYER ASSY, COOLER
88470-20070	FJ7#,HZJ75,PZJ7#..GCC,GEN	01/1990 - 01/1992	1
88470-20070	FJ75..GEN..CBU;FJ70,73,HZJ75,PZJ7#..GCC,GEN	01/1992 - 05/1993	1
88471-34010	HZJ75..RHD..PIC..GEN..CBU;FZJ73,HZJ70..SOT..(DSL,EFI)	01/1994 - 09/1999	1
88471-34010	FZJ7#,HZJ7#,PZJ7#..ARL,GCC,GEN	05/1993 - 01/1994	1
88471-34010	HZJ70,75..GEN	09/1999 - 07/2000	1
88472 - BRACKET, RECEIVER TANK, NO.1
88472-22090	FJ75..ARL;FJ75..GEN..CBU;FJ70,73,HZJ7#,PZJ7#..ARL,GCC,GEN	01/1992 - 05/1993	2
88472-22090	FJ7#,HZJ7#,PZJ7#..ARL,GCC,GEN	01/1990 - 01/1992	2
88472-60090	HZJ75,PZJ7#..GCC,GEN	05/1993 - 01/1994	2
88472-60090	HZJ75..RHD..PIC..GEN..CBU;FZJ73,HZJ70..SOT..(DSL,EFI)	01/1995 - 09/1999	2
88472-60090	HZJ7#..GCC,GEN	01/1994 - 01/1995	2
88472-60090	HZJ70,75..GEN	09/1999 - 07/2000	2
88472 - BRACKET, RECEIVER TANK, NO.1
88472-22090	FJ75..ARL;FJ75..GEN..CBU;FJ70,73,HZJ7#,PZJ7#..ARL,GCC,GEN	01/1992 - 05/1993	2
88472-22090	FJ7#,HZJ7#,PZJ7#..ARL,GCC,GEN	01/1990 - 01/1992	2
88472-60090	HZJ75,PZJ7#..GCC,GEN	05/1993 - 01/1994	2
88472-60090	HZJ75..RHD..PIC..GEN..CBU;FZJ73,HZJ70..SOT..(DSL,EFI)	01/1995 - 09/1999	2
88472-60090	HZJ7#..GCC,GEN	01/1994 - 01/1995	2
88472-60090	HZJ70,75..GEN	09/1999 - 07/2000	2
88711 - HOSE, COOLER REFRIGERANT DISCHARGE, NO.1
88711-60220	HZJ7#..ARL,GEN	01/1990 - 05/1993	1
88711-60250	FZJ70,75..RHD..GEN	01/1992 - 05/1993	1
88711-60380	FZJ70,75..RHD..(ARL,GEN)	05/1993 - 01/1995	1
88711-60300	HZJ70,75..RHD..(PIC,SOT)..GEN..CBU	05/1993 - 07/2000	1
88711-60380	FZJ75..ARL..IV;FZJ70,75..RHD..GEN	01/1995 - 08/1999	1
88712 - HOSE, COOLER REFRIGERANT SUCTION, NO.1
88712-60210	HZJ7#..RHD..(ARL,GEN)	01/1990 - 05/1993	1
88712-60440	FZJ70,75..RHD..GEN	01/1992 - 05/1993	1
88712-60600	FZJ70,75..RHD..(ARL,GEN)	05/1993 - 01/1995	1
88712-60500	HZJ70,75..RHD..(PIC,SOT)..GEN..CBU	05/1993 - 07/2000	1
88712-60600	FZJ75..ARL..IV;FZJ70,75..RHD..GEN	01/1995 - 08/1999	1
88715A - PIPE, COOLER REFRIGERANT DISCHARGE, A
88715-60040	FJ75..ARL;FJ75..GEN..CBU;FJ70,73,HZJ7#,PZJ7#..ARL,GCC,GEN	01/1992 - 05/1993	1
88715-60100	HZJ7#,PZJ7#..ARL,GCC,GEN	05/1993 - 01/1994	1
88715-60040	FJ7#,HZJ7#,PZJ7#..ARL,GCC,GEN	01/1990 - 01/1992	1
88715-60100	HZJ70,75..RHD..(PIC,SOT)..GEN..CBU	01/1994 - 07/2000	1
88716A - PIPE, COOLER REFRIGERANT LIQUID, A
88716-60550	FJ75..ARL;FJ75..GEN..CBU;FJ70,73,HZJ7#,PZJ7#..ARL,GCC,GEN	01/1992 - 05/1993	1
88716-60550	FJ7#,HZJ7#,PZJ7#..ARL,GCC,GEN	01/1990 - 01/1992	1
88716-6A290	HZJ75..RHD..PIC..GEN..CBU;FZJ73,HZJ70..SOT..(DSL,EFI)	01/1994 - 09/1999	1
88716-6A290	FZJ7#,HZJ7#,PZJ7#..ARL,GCC,GEN	05/1993 - 01/1994	1
88716-6A290	HZJ70,75..GEN	09/1999 - 07/2000	1
88716B - PIPE, COOLER REFRIGERANT LIQUID, B
88716-60500	FJ7#,HZJ7#,PZJ7#..RHD..(ARL,GEN)	01/1990 - 05/1993	1
88716-6A220	HZJ7#,PZJ7#..RHD..(ARL,GEN)	05/1993 - 01/1994	1
88716-6A180	FZJ70,75..RHD..(ARL,GEN)	05/1993 - 01/1995	1
88716-60890	FZJ70,75..RHD..(ARL,GEN)	01/1992 - 05/1993	1
88716-6A181	FZJ70,75..RHD..(ARL,GEN)	01/1995 - 08/1999	1
88716-6A220	HZJ70,75..RHD..(PIC,SOT)..GEN..CBU	01/1994 - 07/2000	1
88716E - PIPE, COOLER REFRIGERANT LIQUID, E
88716-6A010	FZJ70,75..RHD..(ARL,GEN)	01/1992 - 05/1993	1
88716-60510	FJ7#,HZJ7#,PZJ7#..RHD..(ARL,GEN)	01/1990 - 05/1993	1
88716-6A190	FZJ70,75..RHD..(ARL,GEN)	05/1993 - 01/1995	1
88716-6A230	HZJ7#,PZJ7#..RHD..(ARL,GEN)	05/1993 - 01/1994	1
88716-6A230	HZJ70,75..RHD..(PIC,SOT)..GEN..CBU	01/1994 - 07/2000	1
88717A - PIPE, COOLER REFRIGERANT SUCTION, A
88717-60270	FJ7#,HZJ7#,PZJ7#..RHD..(ARL,GEN)	01/1990 - 05/1993	1
88717-60650	FZJ70,75..RHD..(ARL,GEN)	05/1993 - 01/1995	1
88717-60600	HZJ7#,PZJ7#..RHD..(ARL,GEN)	05/1993 - 01/1994	1
88717-60500	FZJ70,75..RHD..(ARL,GEN)	01/1992 - 05/1993	1
88717-60651	FZJ70,75..RHD..(ARL,GEN)	01/1995 - 08/1999	1
88717-60600	HZJ70,75..RHD..(PIC,SOT)..GEN..CBU	01/1994 - 07/2000	1
88717B - PIPE, COOLER REFRIGERANT SUCTION, B
88717-60280	FJ70,75,HZJ75,PZJ7#..RHD..GEN	01/1990 - 05/1993	1
88717-60610	HZJ7#,PZJ7#..RHD..(ARL,GEN)	05/1993 - 01/1994	1
88717-60580	FZJ70,75..RHD..(ARL,GEN)	05/1993 - 01/1995	1
88717-60610	HZJ70,75..RHD..(PIC,SOT)..GEN..CBU	01/1994 - 07/2000	1
88717-60480	FZJ70,75..RHD..(ARL,GEN)	01/1992 - 05/1993	1
88723B - LABEL, COOLER SERVICE CAUTION
88723-20040	LJ79..STD;LJ79..LHD..LX;FZJ7#,HZJ7#,KZJ7#,LJ72,RJ7#..GCC,GEN	01/1994 - 01/1995	1
88723-20040	LJ79..STD;LJ79..LHD..LX;FZJ7#,HZJ75,KZJ7#,LJ72,PZJ7#,RJ7#..GCC,GEN	05/1993 - 01/1994	1
88723-22050	FJ75..GEN..CBU;FJ70,73,FZJ7#,HZJ75,LJ72,77,79,PZJ7#,RJ7#..GCC,GEN	01/1992 - 05/1993	1
88723-20040	HZJ70,75..GEN	09/1999 - 07/2000	1
88723-20040	HZJ75..RHD..PIC..GEN..CBU;FZJ73,HZJ70..SOT..(DSL,EFI)	01/1995 - 09/1999	1
88723-22050	FJ7#,HZJ75,LJ7#,PZJ7#,RJ7#..GCC,GEN	01/1990 - 01/1992	1
Common parts
88467-14050
88467-22060
88688-90K00
88688-90K01
88688-90K04
88688-90K06
88718-60510
88718-60520
88895-60010
88899-60090
90091-20609
90091-20617
90091-20618
90099-01520
90099-04995
90099-32128
90179-06032
91613-10610
91651-40614
91651-60835

ILLUST NO. 1 OF 2(0701-0907)HZJ7#..RHD

Click highlighted areas on diagram

Part #	Description	Period	Qty	Price
Common parts
88569-60110
88569-60120
88569-60130
88688-60A10
88688-60A20
88688-60A30
88688-60A40
88688-60A50
88688-60A60
88688-60A70
88688-60A80
88688-6A800
88688-6A810
88688-6A830
88718-2F250
90091-20512
90091-20619
90091-20642
90092-60602
90179-06274
91511-B0616
91551-80625
Linked diagrams
8714
8719

HZJ75RP-MR (1990)

ILLUST NO. 1 OF 3(9201-9908)FZJ70,75..RHD..ARL,GEN ; (9201-9911)FZJ75..SA

ILLUST NO. 3 OF 3(9001- )

ILLUST NO. 1 OF 3(9001-9201)FJ7#..RHD ; (9001-9401)PZJ7#..RHD..CBU ; (9001-9501)PZJ75..5F ; (9001-00

ILLUST NO. 1 OF 3(9001-9501)PZJ7# ; (9001-0007)HZJ70,73,75

ILLUST NO. 1 OF 2(0701-0907)HZJ7#..RHD

Part Price Details
