HDJ78R-RJMRZQ (2001)

Toyota Land Cruiser

Production Aug 2001 - Jan 2007
Engine 1HDFTE
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

ILLUST NO. 2 OF 9(9001-0701)

Click highlighted areas on diagram

COWL & INSTRUMENT PANEL WIRE

diagram 6477790A00 82119 82131 82132 82132 82141 82142 82143 82143 82241C 82345 82345 82345 82627A 82823T 8401 8401 8401 8401 8401 9011906390 9011906390 9165160614 9165160614
Part # Description Qty Price
82119 - WIRE, SENSOR
82219-60050

HDJ7#

 1
82131 - WIRE, COWL
82129-60260

HDJ7#

 1
82141 - WIRE, INSTRUMENT PANEL
82141-60104

HDJ7#,HZJ78,79..ARL

 1
82241C - WIRE, RELAY
82241-60050

HDJ7#

 1
82345 - DIODE
82345-12050

HZJ75..RHD;HZJ75..LHD..CBU;FZJ70,73,75..CBR;FZJ70,75,HZJ70..ARL;FJ7#,FZJ71,74,78,79,HJ75,HZJ71,73,78,79,LJ7#,PZJ7#,RJ7#

NO.2

 1
82345-32020

HZJ75..RHD;HZJ75..LHD..CBU;FZJ70,73,75..CBR;FZJ70,75,HZJ70..ARL;FJ7#,FZJ71,74,78,79,HJ75,HZJ71,73,78,79,LJ7#,PZJ7#,RJ7#

NO.3

 1
82345-32020

HZJ79..ARL;HZJ71,78..RHD..HT

NO.3

 1
82345 - DIODE
82345-12050

HZJ75..RHD;HZJ75..LHD..CBU;FZJ70,73,75..CBR;FZJ70,75,HZJ70..ARL;FJ7#,FZJ71,74,78,79,HJ75,HZJ71,73,78,79,LJ7#,PZJ7#,RJ7#

NO.2

 1
82345-32020

HZJ75..RHD;HZJ75..LHD..CBU;FZJ70,73,75..CBR;FZJ70,75,HZJ70..ARL;FJ7#,FZJ71,74,78,79,HJ75,HZJ71,73,78,79,LJ7#,PZJ7#,RJ7#

NO.3

 1
82345-32020

HZJ79..ARL;HZJ71,78..RHD..HT

NO.3

 1
82345 - DIODE
82345-12050

HZJ75..RHD;HZJ75..LHD..CBU;FZJ70,73,75..CBR;FZJ70,75,HZJ70..ARL;FJ7#,FZJ71,74,78,79,HJ75,HZJ71,73,78,79,LJ7#,PZJ7#,RJ7#

NO.2

 1
82345-32020

HZJ75..RHD;HZJ75..LHD..CBU;FZJ70,73,75..CBR;FZJ70,75,HZJ70..ARL;FJ7#,FZJ71,74,78,79,HJ75,HZJ71,73,78,79,LJ7#,PZJ7#,RJ7#

NO.3

 1
82345-32020

HZJ79..ARL;HZJ71,78..RHD..HT

NO.3

 1
82627A - WIRE, FUSIBLE LINK
82627-60020

HZJ79..IV;HZJ71,78..HT;HZJ79..LHD..GEN..CBU

TYPE A:REFER TO ILLUSTRATION

 1
82627-60110

HDJ7#

TYPE D:REFER TO ILLUSTRATION

 1
82627-60100

HDJ7#

TYPE B:REFER TO ILLUSTRATION

 1
Common parts
64777-90A00
90119-06390
91651-60614
Linked diagrams
8401

ILLUST NO. 1 OF 9(0108-0701)HDJ7#

Click highlighted areas on diagram

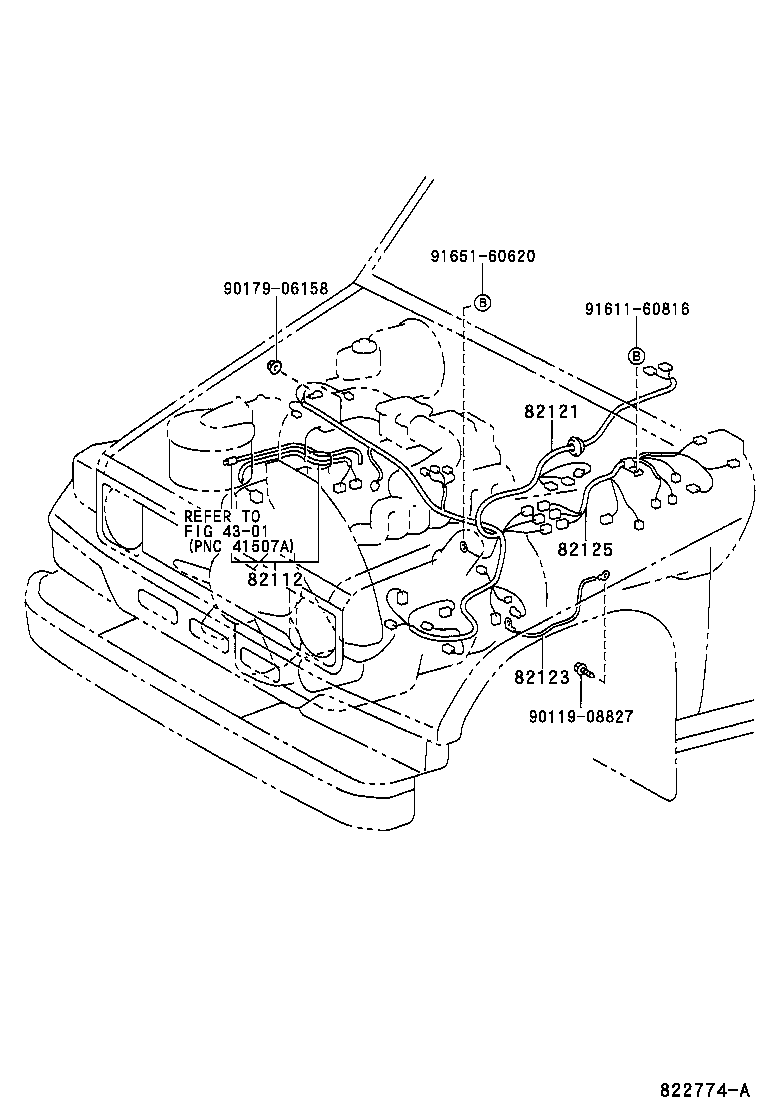

ENGINE & TRANSMISSION WIRE

diagram 4301 82112 82121 82123 82125 9011908827 9017906158 9161160816 9165160620
Part # Description Qty Price
82121 - WIRE, ENGINE
82139-60010

HDJ7#

 1
82125 - WIRE, TRANSMISSION
82125-60530

HDJ7#

 1
82125-60540

HDJ7#

W(2-4 SELECTOR)

 1
Common parts
90119-08827
90179-06158
91611-60816
91651-60620
Linked diagrams
4301
