GRJ76L-RKMNKV (2016)

Toyota Land Cruiser

Production Aug 2016 - Sep 9999
Engine 1GRFE
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(1608- )VDJ76..RHD ; (1608- )GRJ76,HZJ76

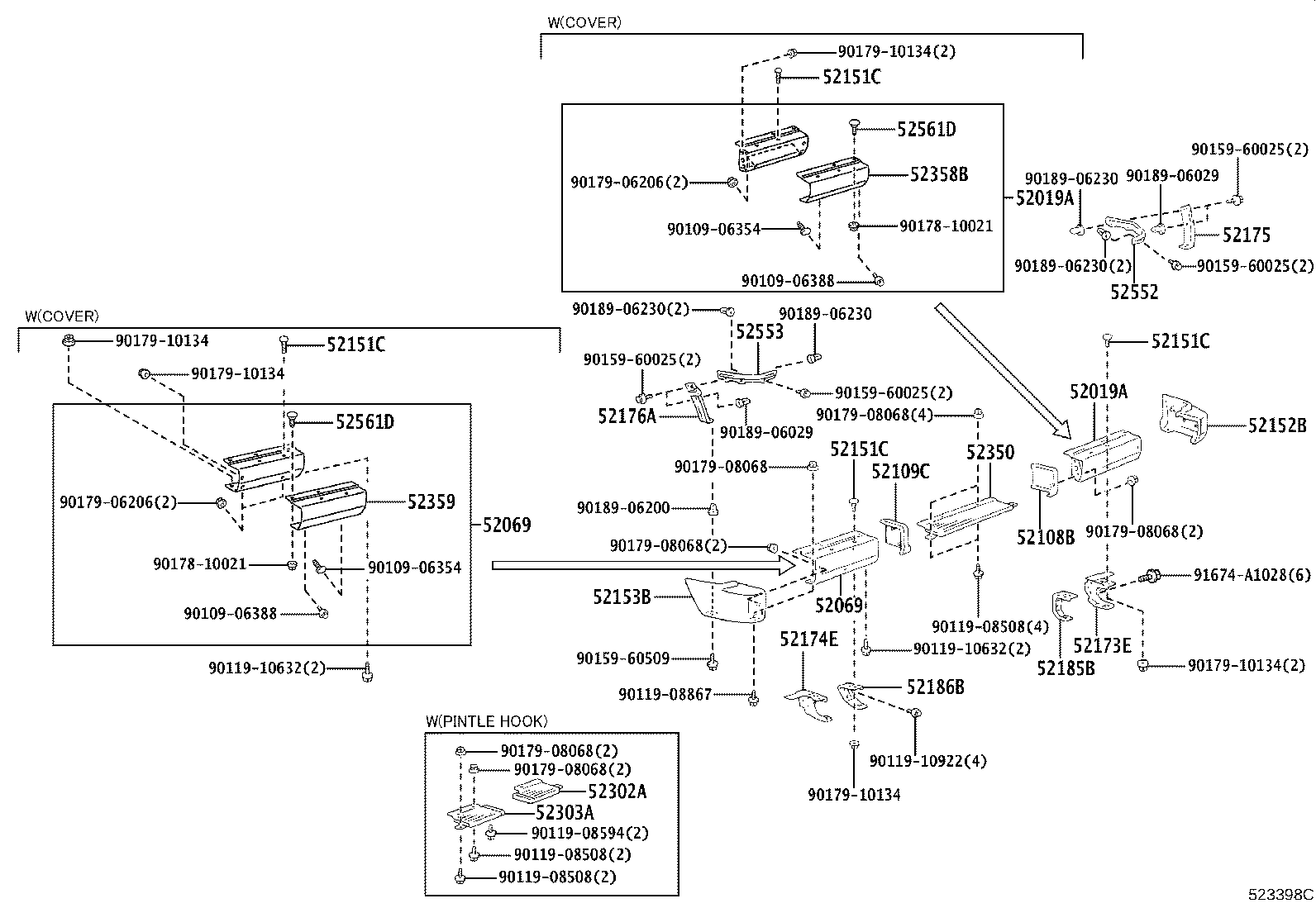

Click highlighted areas on diagram

diagram 52019A 52019A 52069 52069 52108B 52109C 52151C 52151C 52151C 52151C 52152B 52153B 52173E 52174E 52175 52176A 52185B 52186B 52302A 52303A 52350 52358B 52359 52552 52553 52561D 52561D 9010906354 9010906354 9010906388 9010906388 9011908508 9011908508 9011908508 9011908594 9011908867 9011910632 9011910632 9011910922 9015960025 9015960025 9015960025 9015960025 9015960509 9017810021 9017810021 9017906206 9017906206 9017908068 9017908068 9017908068 9017908068 9017908068 9017908068 9017910134 9017910134 9017910134 9017910134 9017910134 9018906029 9018906029 9018906200 9018906230 9018906230 9018906230 9018906230 91674A1028
Part # Description Qty Price
52019A - BAR SUB-ASSY, REAR BUMPER, RH
52019-60081

GRJ76..GCC

1
52901-60090B0

GRJ76..GCC

GCC(WITHOUT SAUDI ARABIA)YEMEN IRAQ SPEC&TOWING HOOK-FR CLOSED B 1+RR PINTRE 1,GRAY ME.,058 ,1F7 ,1G3 ,3Q3 ,4E9 ,4R3 ,4V8 ,8H6

1
52901-60090B0

GRJ76..GCC

SAUDI ARABIA SPEC&TOWING HOOK-FR CLOSED B 1+RR PINTRE 1,GRAY ME.,058 ,1F7 ,1G3 ,3Q3 ,4E9 ,4R3 ,4V8 ,8H6

1
52901-60090B0

GRJ76..GCC

GCC(WITHOUT SAUDI ARABIA)YEMEN IRAQ SPEC&TOWING HOOK-FR CLOSED B 1+RR CLOSED 1,GRAY ME.,058 ,1F7 ,1G3 ,3Q3 ,4E9 ,4R3 ,4V8 ,8H6

1
52901-60090B0

GRJ76..GCC

SAUDI ARABIA SPEC&TOWING HOOK-FR CLOSED B 1+RR CLOSED 1,GRAY ME.,058 ,1F7 ,1G3 ,3Q3 ,4E9 ,4R3 ,4V8 ,8H6

1
52901-60090B0

GRJ76,VDJ76..GCC

GRAY ME.,058 ,1F7 ,1G3 ,3Q3 ,4E9 ,4R3 ,4V8 ,8H6

1
52019A - BAR SUB-ASSY, REAR BUMPER, RH
52019-60081

GRJ76..GCC

1
52901-60090B0

GRJ76..GCC

GCC(WITHOUT SAUDI ARABIA)YEMEN IRAQ SPEC&TOWING HOOK-FR CLOSED B 1+RR PINTRE 1,GRAY ME.,058 ,1F7 ,1G3 ,3Q3 ,4E9 ,4R3 ,4V8 ,8H6

1
52901-60090B0

GRJ76..GCC

SAUDI ARABIA SPEC&TOWING HOOK-FR CLOSED B 1+RR PINTRE 1,GRAY ME.,058 ,1F7 ,1G3 ,3Q3 ,4E9 ,4R3 ,4V8 ,8H6

1
52901-60090B0

GRJ76..GCC

GCC(WITHOUT SAUDI ARABIA)YEMEN IRAQ SPEC&TOWING HOOK-FR CLOSED B 1+RR CLOSED 1,GRAY ME.,058 ,1F7 ,1G3 ,3Q3 ,4E9 ,4R3 ,4V8 ,8H6

1
52901-60090B0

GRJ76..GCC

SAUDI ARABIA SPEC&TOWING HOOK-FR CLOSED B 1+RR CLOSED 1,GRAY ME.,058 ,1F7 ,1G3 ,3Q3 ,4E9 ,4R3 ,4V8 ,8H6

1
52901-60090B0

GRJ76,VDJ76..GCC

GRAY ME.,058 ,1F7 ,1G3 ,3Q3 ,4E9 ,4R3 ,4V8 ,8H6

1
52069 - BAR SUB-ASSY, REAR BUMPER, LH
52069-60081

GRJ76..GCC

1
52902-60090B0

GRJ76..GCC

GCC(WITHOUT SAUDI ARABIA)YEMEN IRAQ SPEC&TOWING HOOK-FR CLOSED B 1+RR CLOSED 1,GRAY ME.,058 ,1F7 ,1G3 ,3Q3 ,4E9 ,4R3 ,4V8 ,8H6

1
52902-60090B0

GRJ76..GCC

SAUDI ARABIA SPEC&TOWING HOOK-FR CLOSED B 1+RR PINTRE 1,GRAY ME.,058 ,1F7 ,1G3 ,3Q3 ,4E9 ,4R3 ,4V8 ,8H6

1
52902-60090B0

GRJ76..GCC

SAUDI ARABIA SPEC&TOWING HOOK-FR CLOSED B 1+RR CLOSED 1,GRAY ME.,058 ,1F7 ,1G3 ,3Q3 ,4E9 ,4R3 ,4V8 ,8H6

1
52902-60090B0

GRJ76..GCC

GCC(WITHOUT SAUDI ARABIA)YEMEN IRAQ SPEC&TOWING HOOK-FR CLOSED B 1+RR PINTRE 1,GRAY ME.,058 ,1F7 ,1G3 ,3Q3 ,4E9 ,4R3 ,4V8 ,8H6

1
52902-60090B0

GRJ76,VDJ76..GCC

GRAY ME.,058 ,1F7 ,1G3 ,3Q3 ,4E9 ,4R3 ,4V8 ,8H6

1
52069 - BAR SUB-ASSY, REAR BUMPER, LH
52069-60081

GRJ76..GCC

1
52902-60090B0

GRJ76..GCC

GCC(WITHOUT SAUDI ARABIA)YEMEN IRAQ SPEC&TOWING HOOK-FR CLOSED B 1+RR CLOSED 1,GRAY ME.,058 ,1F7 ,1G3 ,3Q3 ,4E9 ,4R3 ,4V8 ,8H6

1
52902-60090B0

GRJ76..GCC

SAUDI ARABIA SPEC&TOWING HOOK-FR CLOSED B 1+RR PINTRE 1,GRAY ME.,058 ,1F7 ,1G3 ,3Q3 ,4E9 ,4R3 ,4V8 ,8H6

1
52902-60090B0

GRJ76..GCC

SAUDI ARABIA SPEC&TOWING HOOK-FR CLOSED B 1+RR CLOSED 1,GRAY ME.,058 ,1F7 ,1G3 ,3Q3 ,4E9 ,4R3 ,4V8 ,8H6

1
52902-60090B0

GRJ76..GCC

GCC(WITHOUT SAUDI ARABIA)YEMEN IRAQ SPEC&TOWING HOOK-FR CLOSED B 1+RR PINTRE 1,GRAY ME.,058 ,1F7 ,1G3 ,3Q3 ,4E9 ,4R3 ,4V8 ,8H6

1
52902-60090B0

GRJ76,VDJ76..GCC

GRAY ME.,058 ,1F7 ,1G3 ,3Q3 ,4E9 ,4R3 ,4V8 ,8H6

1
52108B - EXTENSION SUB-ASSY, REAR BUMPER SIDE, RH
52108-60050

GRJ76,HZJ76,VDJ76

1
52109C - EXTENSION SUB-ASSY, REAR BUMPER SIDE, LH
52109-60050

GRJ76,HZJ76,VDJ76

1
52151C - BOLT, ROUND HEAD SQUARE NECK(FOR REAR BUMPER)
90112-10021

GRJ76..GCC

6
52151C - BOLT, ROUND HEAD SQUARE NECK(FOR REAR BUMPER)
90112-10021

GRJ76..GCC

6
52151C - BOLT, ROUND HEAD SQUARE NECK(FOR REAR BUMPER)
90112-10021

GRJ76..GCC

6
52151C - BOLT, ROUND HEAD SQUARE NECK(FOR REAR BUMPER)
90112-10021

GRJ76..GCC

6
52152B - EXTENSION, REAR BUMPER, RH
52106-60181B4

GRJ76,VDJ76..LX

GRAY ME.,058 ,1F7 ,1G3 ,3Q3 ,4E9 ,4R3 ,4V8 ,8H6

1
52153B - EXTENSION, REAR BUMPER, LH
52107-60151B4

GRJ76,VDJ76..LX

GRAY ME.,058 ,1F7 ,1G3 ,3Q3 ,4E9 ,4R3 ,4V8 ,8H6

1
52173E - BRACKET, REAR BUMPER BAR, RH
52173-60100

GRJ71,76,78,HZJ71,76,78,VDJ76,78

1
52174E - BRACKET, REAR BUMPER BAR, LH
52174-60090

GRJ76,HZJ76,VDJ76

1
52175 - BRACKET, REAR BUMPER ARM MOUNTING
52175-60030

GRJ76,HZJ76,VDJ76

1
52176A - BRACKET, REAR BUMPER ARM MOUNTING, LH
52175-60030

GRJ76,HZJ76,VDJ76

1
52185B - BRACKET, REAR BUMPER SIDE MOUNTING, RH
52185-60050

GRJ76,HZJ76,VDJ76

1
52186B - BRACKET, REAR BUMPER SIDE MOUNTING, LH
52186-60040

GRJ76,HZJ76,VDJ76

1
52302A - STEP SUB-ASSY, REAR BUMPER
52302-60010

GRJ71,76..GCC

SAUDI ARABIA SPEC&TOWING HOOK-FR CLOSED B 1+RR PINTRE 1

1
52302-60010

GRJ71,76..GCC

GCC(WITHOUT SAUDI ARABIA)YEMEN IRAQ SPEC&TOWING HOOK-FR CLOSED B 1+RR PINTRE 1

1
52302-60010

GRJ71,76,78..GCC

TOWING HOOK-FR CLOSED 1+RR PINTRE 1

1
52302-60010

GRJ71,76,78,HZJ71,76,78,VDJ76,78..GCC,GEN

TOWING HOOK-FR CLOSED B 1+RR PINTRE 1

1
52302-60010

GRJ71,76,78..GCC

TOWING HOOK-FR CLOSED 2+RR PINTRE 1

1
52303A - STEP SUB-ASSY, REAR BUMPER, LH
52303-60010

GRJ71,76..GCC

GCC(WITHOUT SAUDI ARABIA)YEMEN IRAQ SPEC&TOWING HOOK-FR CLOSED B 1+RR PINTRE 1

1
52303-60010

GRJ71,76..GCC

SAUDI ARABIA SPEC&TOWING HOOK-FR CLOSED B 1+RR PINTRE 1

1
52303-60010

GRJ71,76,78..GCC

TOWING HOOK-FR CLOSED 1+RR PINTRE 1

1
52303-60010

GRJ71,76,78..GCC

TOWING HOOK-FR CLOSED 2+RR PINTRE 1

1
52303-60010

GRJ71,76,78,HZJ71,76,78,VDJ76,78..GCC,GEN

TOWING HOOK-FR CLOSED B 1+RR PINTRE 1

1
52350 - STEP ASSY, REAR BUMPER
52351-60070

GRJ71,76,78,HZJ71,76,78,VDJ76,78

1
52358B - COVER, REAR BUMPER STEP, RH
52358-60070B0

GRJ76..GCC

SAUDI ARABIA SPEC&TOWING HOOK-FR CLOSED B 1+RR CLOSED 1,GRAY ME.,058 ,1F7 ,1G3 ,3Q3 ,4E9 ,4R3 ,4V8 ,8H6

1
52358-60070B0

GRJ76..GCC

GCC(WITHOUT SAUDI ARABIA)YEMEN IRAQ SPEC&TOWING HOOK-FR CLOSED B 1+RR CLOSED 1,GRAY ME.,058 ,1F7 ,1G3 ,3Q3 ,4E9 ,4R3 ,4V8 ,8H6

1
52358-60070B0

GRJ76..GCC

GCC(WITHOUT SAUDI ARABIA)YEMEN IRAQ SPEC&TOWING HOOK-FR CLOSED B 1+RR PINTRE 1,GRAY ME.,058 ,1F7 ,1G3 ,3Q3 ,4E9 ,4R3 ,4V8 ,8H6

1
52358-60070B0

GRJ76..GCC

SAUDI ARABIA SPEC&TOWING HOOK-FR CLOSED B 1+RR PINTRE 1,GRAY ME.,058 ,1F7 ,1G3 ,3Q3 ,4E9 ,4R3 ,4V8 ,8H6

1
52358-60070B0

GRJ76,VDJ76..GCC

GRAY ME.,058 ,1F7 ,1G3 ,3Q3 ,4E9 ,4R3 ,4V8 ,8H6

1
52359 - COVER, REAR BUMPER STEP, LH
52359-60050B0

GRJ76..GCC

SAUDI ARABIA SPEC&TOWING HOOK-FR CLOSED B 1+RR PINTRE 1,GRAY ME.,058 ,1F7 ,1G3 ,3Q3 ,4E9 ,4R3 ,4V8 ,8H6

1
52359-60050B0

GRJ76..GCC

SAUDI ARABIA SPEC&TOWING HOOK-FR CLOSED B 1+RR CLOSED 1,GRAY ME.,058 ,1F7 ,1G3 ,3Q3 ,4E9 ,4R3 ,4V8 ,8H6

1
52359-60050B0

GRJ76..GCC

GCC(WITHOUT SAUDI ARABIA)YEMEN IRAQ SPEC&TOWING HOOK-FR CLOSED B 1+RR CLOSED 1,GRAY ME.,058 ,1F7 ,1G3 ,3Q3 ,4E9 ,4R3 ,4V8 ,8H6

1
52359-60050B0

GRJ76,VDJ76..GCC

GRAY ME.,058 ,1F7 ,1G3 ,3Q3 ,4E9 ,4R3 ,4V8 ,8H6

1
52359-60050B0

GRJ76..GCC

GCC(WITHOUT SAUDI ARABIA)YEMEN IRAQ SPEC&TOWING HOOK-FR CLOSED B 1+RR PINTRE 1,GRAY ME.,058 ,1F7 ,1G3 ,3Q3 ,4E9 ,4R3 ,4V8 ,8H6

1
52552 - FILLER, REAR BUMPER, RH
52552-60030

GRJ76,HZJ76,VDJ76

1
52553 - FILLER, REAR BUMPER, LH
52553-60030

GRJ76,HZJ76,VDJ76

1
52561D - RETAINER, REAR BUMPER FILLER
52561-60030

GRJ76..GCC

GCC(WITHOUT SAUDI ARABIA)YEMEN IRAQ SPEC&TOWING HOOK-FR CLOSED B 1+RR CLOSED 1

10
52561-60030

GRJ76..GCC

GCC(WITHOUT SAUDI ARABIA)YEMEN IRAQ SPEC&TOWING HOOK-FR CLOSED B 1+RR PINTRE 1

10
52561-60030

GRJ76,VDJ76..GCC

10
52561-60030

GRJ76..GCC

SAUDI ARABIA SPEC&TOWING HOOK-FR CLOSED B 1+RR CLOSED 1

10
52561-60030

GRJ76..GCC

SAUDI ARABIA SPEC&TOWING HOOK-FR CLOSED B 1+RR PINTRE 1

10
52561D - RETAINER, REAR BUMPER FILLER
52561-60030

GRJ76..GCC

GCC(WITHOUT SAUDI ARABIA)YEMEN IRAQ SPEC&TOWING HOOK-FR CLOSED B 1+RR CLOSED 1

10
52561-60030

GRJ76..GCC

GCC(WITHOUT SAUDI ARABIA)YEMEN IRAQ SPEC&TOWING HOOK-FR CLOSED B 1+RR PINTRE 1

10
52561-60030

GRJ76,VDJ76..GCC

10
52561-60030

GRJ76..GCC

SAUDI ARABIA SPEC&TOWING HOOK-FR CLOSED B 1+RR CLOSED 1

10
52561-60030

GRJ76..GCC

SAUDI ARABIA SPEC&TOWING HOOK-FR CLOSED B 1+RR PINTRE 1

10
Common parts
90109-06354
90109-06388
90119-08508
90119-08594
90119-08867
90119-10632
90119-10922
90159-60025
90159-60509
90178-10021
90179-06206
90179-08068
90179-10134
90189-06029
90189-06200
90189-06230
91674-A1028
