Toyota Land cruiser FZJ75 CLUTCH MASTER CYLINDER

Manufacturers Home
Toyota
US
LAND CRUISER
FZJ75LP-MRU3 (1992)
3103 - CLUTCH MASTER CYLINDER

FZJ75LP-MRU3 (1992)

Toyota Land Cruiser

Production Jan 1992 - Aug 1999

Engine 1FZF

Transmission 5F MTM

Displacement 2500cc

Power 168 HP (125 kW)

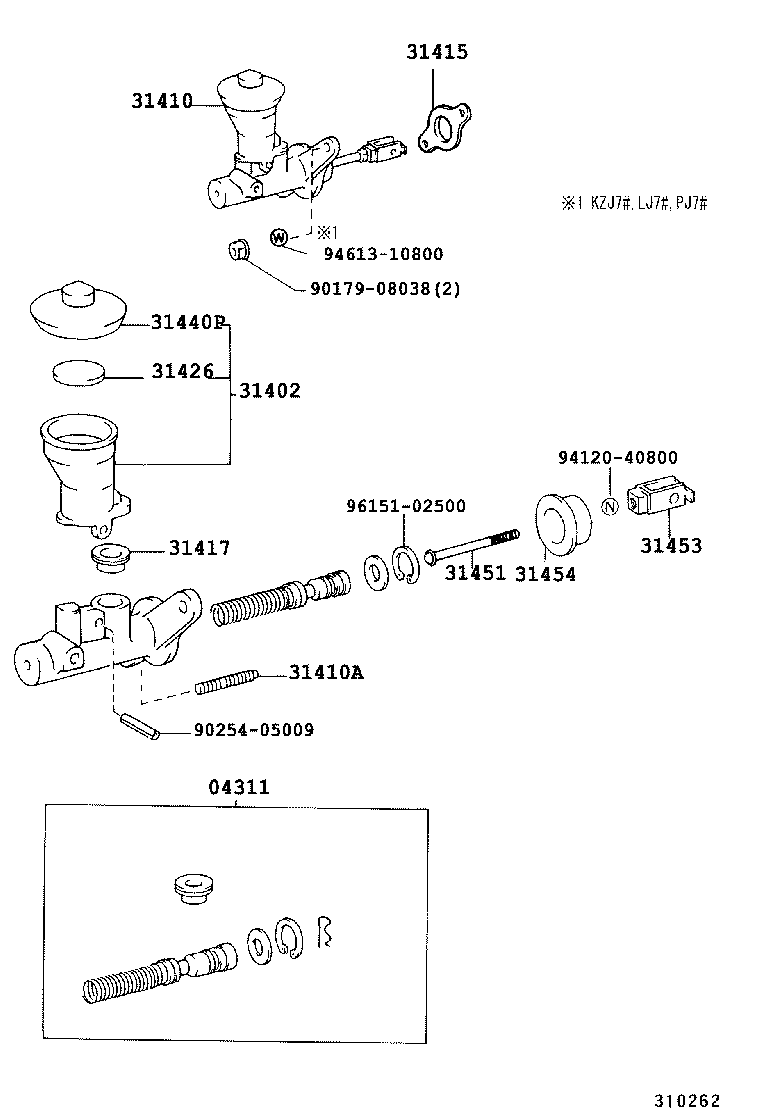

(9001-9305)LJ70,77..LHD ; (9001- )FJ7#,FZJ7#,KZJ7#,LJ72,79,RJ7#..MTM

Click highlighted areas on diagram

Part #	Description	Period	Qty
04311 - CYLINDER KIT, CLUTCH MASTER
04311-60110	FJ73,75..(PIC,SOT)..GEN	01/1992 - 08/1992	1
04311-60100	FJ75..ARL;FJ75..GEN..CBU;FJ70,FZJ7#,HZJ7#,PZJ7#	01/1992 - 05/1993	1
04311-60110	FJ75..ARL;FJ75..GEN..CBU;HZJ75..ARL,GCC,GEN;FJ70,FZJ7#,HZJ70,PZJ7# W(*CLB)	01/1992 - 02/1993	1
04311-60110	FZJ7#,HZJ7#,PZJ75..5F..(ARL,GCC,GEN) W(*CLB)	05/1993 - 01/1995	1
04311-60100	FZJ75..ARL..IV;HZJ75..ARL,GCC;HZJ75..GEN..IV;FZJ75..LHD..IV..CBR;FZJ75..(ARL,GCC,GEN)..CBU;HZJ75..LHD..PIC..GEN..CBU;FZJ70,HZJ70..HT..(GCC,GEN);FZJ73,HZJ75..(HT,SOT)..(GCC,GEN)..(CBR,DSL)	05/1993 - 08/1999	1
04311-60110	FZJ7#,HZJ7#,PZJ7#..ARL,GCC,GEN W(*CLB)	02/1993 - 05/1993	1
31402 - RESERVOIR SUB-ASSY, CLUTCH MASTER CYLINDER
31402-60030	FJ7#,HZJ75,PZJ70,75..LHD..MTM W(*CLB)	01/1990 - 01/1992	1
31402-35030	FJ75..ARL;FJ75..GEN..CBU;FJ70,FZJ7#,HZJ7#,PZJ7#	01/1992 - 05/1993	1
31402-60030	FJ73,75..(PIC,SOT)..GEN	01/1992 - 08/1992	1
31402-60030	PZJ70,75..LHD W(*CLB)	05/1993 - 01/1994	1
31402-60030	FJ75..GEN..CBU;FJ70,FZJ7#,HZJ75,PZJ70,75..LHD W(*CLB)	01/1992 - 05/1993	1
31402-60030	FZJ7#,HZJ7#..LHD W(*CLB)	05/1993 - 01/1995	1
31402-35030	FZJ75..ARL..IV;HZJ75..ARL,GCC;HZJ75..GEN..IV;FZJ75..LHD..IV..CBR;FZJ75..(ARL,GCC,GEN)..CBU;HZJ75..LHD..PIC..GEN..CBU;FZJ70,HZJ70..HT..(GCC,GEN);FZJ73,HZJ75..(HT,SOT)..(GCC,GEN)..(CBR,DSL)	05/1993 - 08/1999	1
31410 - CYLINDER ASSY, CLUTCH MASTER
31401-60050	FJ7#,HZJ75,PZJ70,75..LHD..MTM W(*CLB)	01/1990 - 01/1992	1
31401-60050	FJ73,75..(PIC,SOT)..GEN	01/1992 - 08/1992	1
31401-60050	FJ75..GEN..CBU;FJ70,FZJ7#,HZJ75,PZJ70,75..LHD W(*CLB)	01/1992 - 05/1993	1
31401-60050	PZJ70,75..LHD W(*CLB)	05/1993 - 01/1994	1
31410-60400	FJ75..ARL;FJ70,FZJ7#;FJ75..GEN..CBU	01/1992 - 05/1993	1
31401-60050	FZJ7#,HZJ7#..LHD W(*CLB)	05/1993 - 01/1995	1
31410-60400	FZJ73..CBR;FZJ70..HT..CBR;FZJ75..ARL..IV;FZJ75..LHD..IV..CBR;FZJ75..(ARL,GCC,GEN)..CBU	05/1993 - 08/1999	1
31410A - BOLT(FOR CLUTCH MASTER CYLINDER SETTING)
90116-08146	FJ75..ARL;FJ75..GEN..CBU;FJ70,FZJ7#,HZJ7#,LJ7#,PZJ7#,RJ7#	01/1992 - 05/1993	1
90116-08146	FZJ75..ARL..IV;HZJ75..ARL,GCC;HZJ75..GEN..IV;FZJ75..LHD..IV..CBR;FZJ75..(ARL,GCC,GEN)..CBU;HZJ75..LHD..PIC..GEN..CBU;FZJ70,HZJ70..HT..(GCC,GEN);FZJ73,HZJ75..(HT,SOT)..(GCC,GEN)..(CBR,DSL)	05/1993 - 08/1999	1
31415 - GASKET, CLUTCH MASTER CYLINDER
47275-14010	FJ7#,HZJ75,PZJ70,75..LHD..MTM W(*CLB)	01/1990 - 01/1992	1
47275-14010	FJ73,75..(PIC,SOT)..GEN	01/1992 - 08/1992	1
31415-60020	FJ75..ARL;FJ75..GEN..CBU;FJ70,FZJ7#,HZJ7#,PZJ7#	01/1992 - 05/1993	1
31415-60020	FZJ75..ARL..IV;HZJ75..ARL,GCC;HZJ75..GEN..IV;FZJ75..LHD..IV..CBR;FZJ75..(ARL,GCC,GEN)..CBU;HZJ75..LHD..PIC..GEN..CBU;FZJ70,HZJ70..HT..(GCC,GEN);FZJ73,HZJ75..(HT,SOT)..(GCC,GEN)..(CBR,DSL)	05/1993 - 08/1999	1
47275-14010	PZJ70,75..LHD W(*CLB)	05/1993 - 01/1994	1
47275-14010	FZJ7#,HZJ7#..LHD W(*CLB)	05/1993 - 01/1995	1
47275-14010	FJ75..GEN..CBU;FJ70,FZJ7#,HZJ75,PZJ70,75..LHD W(*CLB)	01/1992 - 05/1993	1
31417 - GROMMET, CLUTCH RESERVOIR
31417-35010	FJ7#,FZJ7#,HZJ7#,LJ7#,PZJ7#,RJ7#..MTM	01/1990 - 05/1993	1
31417-35010	FZJ75..ARL..IV;HZJ75..ARL,GCC;HZJ75..GEN..IV;FZJ75..LHD..IV..CBR;FZJ75..(ARL,GCC,GEN)..CBU;HZJ75..LHD..PIC..GEN..CBU;FZJ70,HZJ70..HT..(GCC,GEN);FZJ73,HZJ75..(HT,SOT)..(GCC,GEN)..(CBR,DSL)	05/1993 - 08/1999	1
31426 - FLOAT, CLUTCH MASTER CYLINDER RESERVOIR
31426-30011	LJ70,77..LHD;FJ7#,FZJ7#,HJ75,HZJ7#,LJ72,79,PZJ7#,RJ7#..MTM	01/1990 - 05/1993	1
31426-30011	FZJ75..ARL..IV;HZJ75..ARL,GCC;HZJ75..GEN..IV;FZJ75..LHD..IV..CBR;FZJ75..(ARL,GCC,GEN)..CBU;HZJ75..LHD..PIC..GEN..CBU;FZJ70,HZJ70..HT..(GCC,GEN);FZJ73,HZJ75..(HT,SOT)..(GCC,GEN)..(CBR,DSL)	05/1993 - 08/1999	1
31440P - CAP ASSY, CLUTCH MASTER CYLINDER RESERVOIR FILLER
47230-20040	FZJ75..ARL..IV;HZJ75..ARL,GCC;HZJ75..GEN..IV;FZJ75..LHD..IV..CBR;FZJ75..(ARL,GCC,GEN)..CBU;HZJ75..LHD..PIC..GEN..CBU;FZJ70,HZJ70..HT..(GCC,GEN);FZJ73,HZJ75..(HT,SOT)..(GCC,GEN)..(CBR,DSL)	05/1993 - 08/1999	1
47230-20040	FJ7#,FZJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7#..MTM	01/1990 - 05/1993	1
31451 - ROD, CLUTCH MASTER CYLINDER PUSH
31451-60080	FZJ7#,RJ7#	05/1993 - 07/1993	1
31451-60080	FJ75..ARL;FJ75..GEN..CBU;FJ70,FZJ7#,RJ7#	01/1992 - 05/1993	1
31451-60080	FZJ75..ARL..IV;HZJ75..ARL,GCC;HZJ75..GEN..IV;FZJ75..LHD..IV..CBR;FZJ75..(ARL,GCC,GEN)..CBU;HZJ75..LHD..PIC..GEN..CBU;FZJ70,HZJ70..HT..(GCC,GEN);FZJ73,HZJ75..(HT,SOT)..(GCC,GEN)..(CBR,DSL)	07/1993 - 08/1999	1
31453 - CLEVIS, CLUTCH MASTER CYLINDER PUSH ROD
31453-35010	HZJ75,PZJ70,75..LHD W(*CLB)	01/1990 - 05/1993	1
31453-35010	FJ7#,FZJ7#,RJ7#..MTM	01/1990 - 05/1993	1
31453-35010	HZJ75,PZJ70,75..LHD W(*CLB)	05/1993 - 07/1993	1
31453-35010	FZJ75..ARL..IV;HZJ75..ARL,GCC;HZJ75..GEN..IV;FZJ75..LHD..IV..CBR;FZJ75..(ARL,GCC,GEN)..CBU;HZJ75..LHD..PIC..GEN..CBU;FZJ70,HZJ70..HT..(GCC,GEN);FZJ73,HZJ75..(HT,SOT)..(GCC,GEN)..(CBR,DSL)	07/1993 - 08/1999	1
31453-35010	FZJ7#,RJ7#	05/1993 - 07/1993	1
31454 - BOOT, CLUTCH MASTER CYLINDER
31454-60020	FJ75..ARL;FJ75..GEN..CBU;FJ70,FZJ7#,HZJ7#,PZJ7#	01/1992 - 05/1993	1
31454-60020	FZJ75..ARL..IV;HZJ75..ARL,GCC;HZJ75..GEN..IV;FZJ75..LHD..IV..CBR;FZJ75..(ARL,GCC,GEN)..CBU;HZJ75..LHD..PIC..GEN..CBU;FZJ70,HZJ70..HT..(GCC,GEN);FZJ73,HZJ75..(HT,SOT)..(GCC,GEN)..(CBR,DSL)	05/1993 - 08/1999	1
Common parts
90179-08038
90254-05009
94120-40800
94613-10800
96151-02500

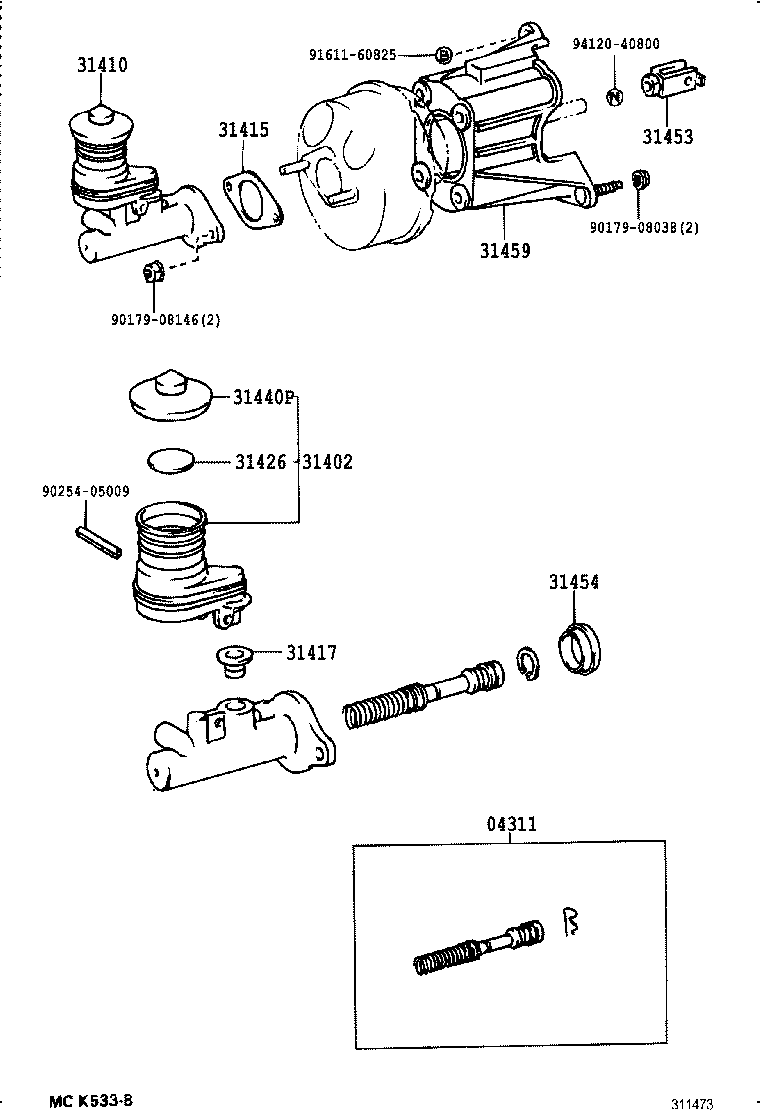

ILLUST NO. 1 OF 2(9001-9501)FJ7#,FZJ7#,HZJ75,PZJ70,75..LHD..MTM

Click highlighted areas on diagram

W(CLUTCH BOOSTER)

Part #	Description	Period	Qty
04311 - CYLINDER KIT, CLUTCH MASTER
04311-60110	FJ73,75..(PIC,SOT)..GEN	01/1992 - 08/1992	1
04311-60100	FJ75..ARL;FJ75..GEN..CBU;FJ70,FZJ7#,HZJ7#,PZJ7#	01/1992 - 05/1993	1
04311-60110	FJ75..ARL;FJ75..GEN..CBU;HZJ75..ARL,GCC,GEN;FJ70,FZJ7#,HZJ70,PZJ7# W(*CLB)	01/1992 - 02/1993	1
04311-60110	FZJ7#,HZJ7#,PZJ75..5F..(ARL,GCC,GEN) W(*CLB)	05/1993 - 01/1995	1
04311-60100	FZJ75..ARL..IV;HZJ75..ARL,GCC;HZJ75..GEN..IV;FZJ75..LHD..IV..CBR;FZJ75..(ARL,GCC,GEN)..CBU;HZJ75..LHD..PIC..GEN..CBU;FZJ70,HZJ70..HT..(GCC,GEN);FZJ73,HZJ75..(HT,SOT)..(GCC,GEN)..(CBR,DSL)	05/1993 - 08/1999	1
04311-60110	FZJ7#,HZJ7#,PZJ7#..ARL,GCC,GEN W(*CLB)	02/1993 - 05/1993	1
31402 - RESERVOIR SUB-ASSY, CLUTCH MASTER CYLINDER
31402-60030	FJ7#,HZJ75,PZJ70,75..LHD..MTM W(*CLB)	01/1990 - 01/1992	1
31402-35030	FJ75..ARL;FJ75..GEN..CBU;FJ70,FZJ7#,HZJ7#,PZJ7#	01/1992 - 05/1993	1
31402-60030	FJ73,75..(PIC,SOT)..GEN	01/1992 - 08/1992	1
31402-60030	PZJ70,75..LHD W(*CLB)	05/1993 - 01/1994	1
31402-60030	FJ75..GEN..CBU;FJ70,FZJ7#,HZJ75,PZJ70,75..LHD W(*CLB)	01/1992 - 05/1993	1
31402-60030	FZJ7#,HZJ7#..LHD W(*CLB)	05/1993 - 01/1995	1
31402-35030	FZJ75..ARL..IV;HZJ75..ARL,GCC;HZJ75..GEN..IV;FZJ75..LHD..IV..CBR;FZJ75..(ARL,GCC,GEN)..CBU;HZJ75..LHD..PIC..GEN..CBU;FZJ70,HZJ70..HT..(GCC,GEN);FZJ73,HZJ75..(HT,SOT)..(GCC,GEN)..(CBR,DSL)	05/1993 - 08/1999	1
31410 - CYLINDER ASSY, CLUTCH MASTER
31401-60050	FJ73,75..(PIC,SOT)..GEN	01/1992 - 08/1992	1
31401-60050	FJ7#,HZJ75,PZJ70,75..LHD..MTM W(*CLB)	01/1990 - 01/1992	1
31401-60050	FJ75..GEN..CBU;FJ70,FZJ7#,HZJ75,PZJ70,75..LHD W(*CLB)	01/1992 - 05/1993	1
31401-60050	PZJ70,75..LHD W(*CLB)	05/1993 - 01/1994	1
31410-60400	FJ75..ARL;FJ70,FZJ7#;FJ75..GEN..CBU	01/1992 - 05/1993	1
31401-60050	FZJ7#,HZJ7#..LHD W(*CLB)	05/1993 - 01/1995	1
31410-60400	FZJ73..CBR;FZJ70..HT..CBR;FZJ75..ARL..IV;FZJ75..LHD..IV..CBR;FZJ75..(ARL,GCC,GEN)..CBU	05/1993 - 08/1999	1
31415 - GASKET, CLUTCH MASTER CYLINDER
47275-14010	FJ7#,HZJ75,PZJ70,75..LHD..MTM W(*CLB)	01/1990 - 01/1992	1
47275-14010	FJ73,75..(PIC,SOT)..GEN	01/1992 - 08/1992	1
31415-60020	FJ75..ARL;FJ75..GEN..CBU;FJ70,FZJ7#,HZJ7#,PZJ7#	01/1992 - 05/1993	1
31415-60020	FZJ75..ARL..IV;HZJ75..ARL,GCC;HZJ75..GEN..IV;FZJ75..LHD..IV..CBR;FZJ75..(ARL,GCC,GEN)..CBU;HZJ75..LHD..PIC..GEN..CBU;FZJ70,HZJ70..HT..(GCC,GEN);FZJ73,HZJ75..(HT,SOT)..(GCC,GEN)..(CBR,DSL)	05/1993 - 08/1999	1
47275-14010	PZJ70,75..LHD W(*CLB)	05/1993 - 01/1994	1
47275-14010	FZJ7#,HZJ7#..LHD W(*CLB)	05/1993 - 01/1995	1
47275-14010	FJ75..GEN..CBU;FJ70,FZJ7#,HZJ75,PZJ70,75..LHD W(*CLB)	01/1992 - 05/1993	1
31417 - GROMMET, CLUTCH RESERVOIR
31417-35010	FJ7#,FZJ7#,HZJ7#,LJ7#,PZJ7#,RJ7#..MTM	01/1990 - 05/1993	1
31417-35010	FZJ75..ARL..IV;HZJ75..ARL,GCC;HZJ75..GEN..IV;FZJ75..LHD..IV..CBR;FZJ75..(ARL,GCC,GEN)..CBU;HZJ75..LHD..PIC..GEN..CBU;FZJ70,HZJ70..HT..(GCC,GEN);FZJ73,HZJ75..(HT,SOT)..(GCC,GEN)..(CBR,DSL)	05/1993 - 08/1999	1
31426 - FLOAT, CLUTCH MASTER CYLINDER RESERVOIR
31426-30011	LJ70,77..LHD;FJ7#,FZJ7#,HJ75,HZJ7#,LJ72,79,PZJ7#,RJ7#..MTM	01/1990 - 05/1993	1
31426-30011	FZJ75..ARL..IV;HZJ75..ARL,GCC;HZJ75..GEN..IV;FZJ75..LHD..IV..CBR;FZJ75..(ARL,GCC,GEN)..CBU;HZJ75..LHD..PIC..GEN..CBU;FZJ70,HZJ70..HT..(GCC,GEN);FZJ73,HZJ75..(HT,SOT)..(GCC,GEN)..(CBR,DSL)	05/1993 - 08/1999	1
31440P - CAP ASSY, CLUTCH MASTER CYLINDER RESERVOIR FILLER
47230-20040	FZJ75..ARL..IV;HZJ75..ARL,GCC;HZJ75..GEN..IV;FZJ75..LHD..IV..CBR;FZJ75..(ARL,GCC,GEN)..CBU;HZJ75..LHD..PIC..GEN..CBU;FZJ70,HZJ70..HT..(GCC,GEN);FZJ73,HZJ75..(HT,SOT)..(GCC,GEN)..(CBR,DSL)	05/1993 - 08/1999	1
47230-20040	FJ7#,FZJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7#..MTM	01/1990 - 05/1993	1
31453 - CLEVIS, CLUTCH MASTER CYLINDER PUSH ROD
31453-35010	HZJ75,PZJ70,75..LHD W(*CLB)	01/1990 - 05/1993	1
31453-35010	FJ7#,FZJ7#,RJ7#..MTM	01/1990 - 05/1993	1
31453-35010	HZJ75,PZJ70,75..LHD W(*CLB)	05/1993 - 07/1993	1
31453-35010	FZJ75..ARL..IV;HZJ75..ARL,GCC;HZJ75..GEN..IV;FZJ75..LHD..IV..CBR;FZJ75..(ARL,GCC,GEN)..CBU;HZJ75..LHD..PIC..GEN..CBU;FZJ70,HZJ70..HT..(GCC,GEN);FZJ73,HZJ75..(HT,SOT)..(GCC,GEN)..(CBR,DSL)	07/1993 - 08/1999	1
31453-35010	FZJ7#,RJ7#	05/1993 - 07/1993	1
31454 - BOOT, CLUTCH MASTER CYLINDER
31454-60020	FJ75..ARL;FJ75..GEN..CBU;FJ70,FZJ7#,HZJ7#,PZJ7#	01/1992 - 05/1993	1
31454-60020	FZJ75..ARL..IV;HZJ75..ARL,GCC;HZJ75..GEN..IV;FZJ75..LHD..IV..CBR;FZJ75..(ARL,GCC,GEN)..CBU;HZJ75..LHD..PIC..GEN..CBU;FZJ70,HZJ70..HT..(GCC,GEN);FZJ73,HZJ75..(HT,SOT)..(GCC,GEN)..(CBR,DSL)	05/1993 - 08/1999	1
31459 - BRACKET, CLUTCH MASTER CYLINDER
31459-60060	FJ7#,FZJ7#..LHD..MTM	01/1990 - 08/1992	1
31459-60070	PZJ70,75..LHD	05/1993 - 01/1994	1
31459-60060	FZJ75..LHD..IV;FZJ73..STD..GEN W(*CLB)	08/1992 - 05/1993	1
31459-60070	HZJ75,PZJ70,75..LHD	01/1990 - 05/1993	1
31459-60060	FZJ7#..LHD	05/1993 - 01/1995	1
Common parts
90179-08038
90179-08146
90254-05009
91611-60825
94120-40800

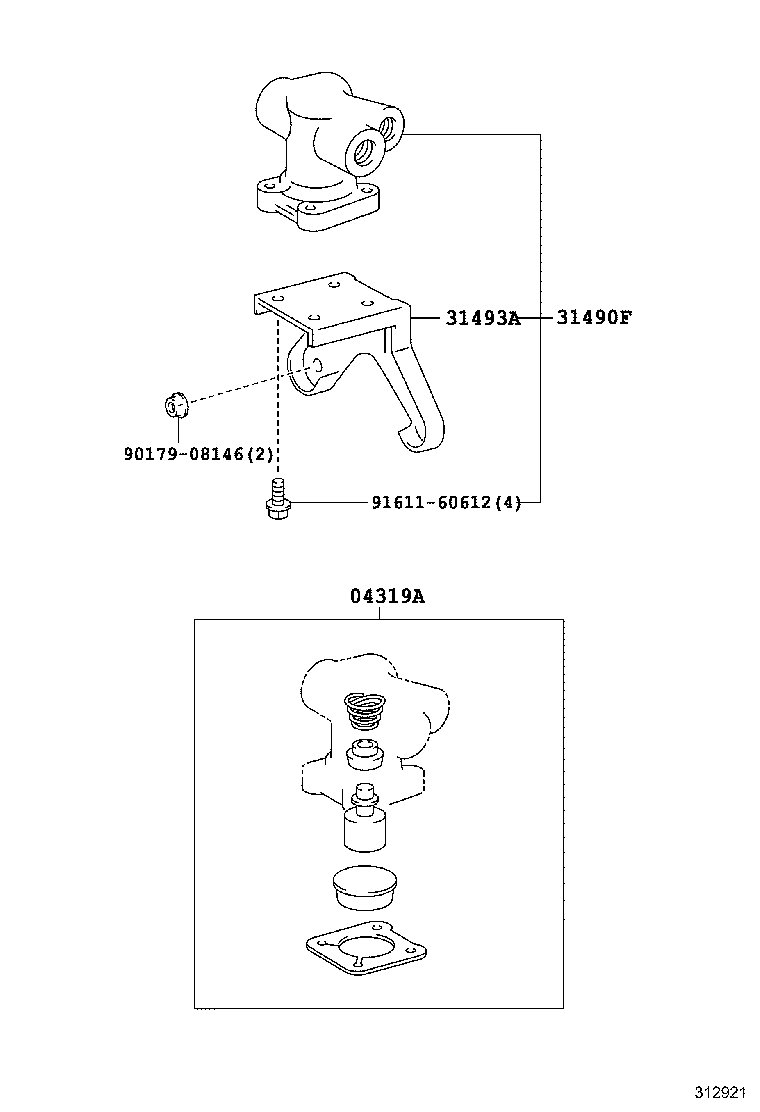

ILLUST NO. 2 OF 2(9001-9501)HZJ75,PZJ70,75..LHD

Click highlighted areas on diagram

W(CLUTCH BOOSTER)

Part #	Description	Period	Qty
04319A - CYLINDER KIT, CLUTCH ACCUMULATOR
04319-36011	HZJ75,PZJ70,75..LHD W(*CLB(MOUNTED INSIDE))	01/1990 - 09/1990	1
04319-60040	PZJ70,75..LHD W(*CLB(MOUNTED INSIDE))	05/1993 - 01/1994	1
31490F - ACCUMULATOR ASSY, MASTER CYLINDER
31490-60030	HZJ75,PZJ70,75..LHD W(*CLB)	01/1990 - 07/1991	1
31490-60031	PZJ70,75..LHD W(*CLB)	05/1993 - 01/1994	1
31493A - BRACKET, CLUTCH ACCUMULATOR
31493-60010	HZJ75,PZJ70,75..LHD W(*CLB)	01/1990 - 05/1993	1
31493-60010	PZJ70,75..LHD W(*CLB)	05/1993 - 01/1994	1
Common parts
90179-08146
91611-60612
