TGN16R-TRMDKQ3 (2008)

Toyota Hilux

Production Aug 2008 - Jul 2011
Engine 2TRFE
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

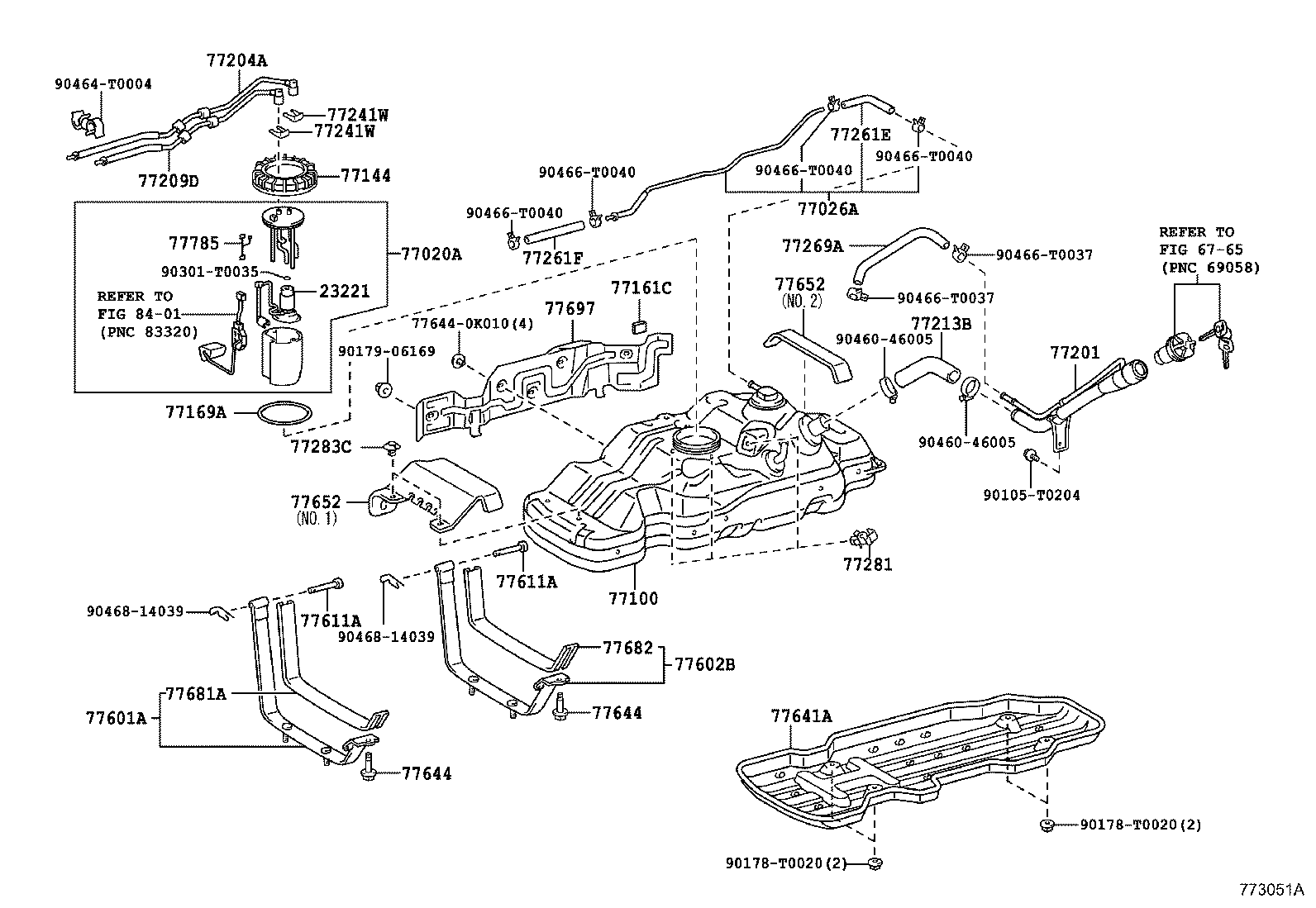

ILLUST NO. 1 OF 4(1107- )GGN15,TGN16,36..IV3

Click highlighted areas on diagram

FUEL TANK

diagram 23221 6765 77020A 77026A 77100 77144 77161C 77169A 77201 77204A 77209D 77213B 77241W 77241W 77261E 77261F 77269A 77281 77283C 77601A 77602B 77611A 77611A 77641A 77644 77644 776440K010 77652 77652 77681A 77682 77697 77785 8401 90105T0204 90178T0020 90178T0020 9017906169 90301T0035 9046046005 9046046005 90464T0004 90466T0037 90466T0037 90466T0040 90466T0040 90466T0040 90466T0040 9046814039 9046814039
Part # Description Qty Price
Common parts
77644-0K010
90105-T0204
90178-T0020
90179-06169
90301-T0035
90460-46005
90464-T0004
90466-T0037
90466-T0040
90468-14039
Linked diagrams
6765
8401

ILLUST NO. 3 OF 4(1107- )GGN15,25,35,TGN15,16,26,36

Click highlighted areas on diagram

FUEL TUBE(UNLEADED GASOLINE)

diagram 1708 1708 2211 2211 2211 2211 2211 77251B 77254A 77255D 77261D 77285D 77285F 77285G 77286D 77286H 77286J 77286L 77289B 77740 77751 77754 77775 90105T0059 90105T0059 90119T0040 90182T0001 90466T0040 90466T0040 9046907011 9046907011 90469T0005 90469T0005
Part # Description Qty Price
Common parts
90105-T0059
90119-T0040
90182-T0001
90466-T0040
90469-07011
90469-T0005
Linked diagrams
1708
2211

ILLUST NO. 3 OF 4(1107- )TGN15,16,26..ANCOM,ARL,CO,GCC,GEN,SA,TH

Click highlighted areas on diagram

FUEL TUBE(LEADED GASOLINE)

diagram 2211 2211 2211 77251B 77255D 77285D 77285F 77285G 77286D 77286H 77286J 77286L 77289B 90119T0040 90182T0001
Part # Description Qty Price
Common parts
90119-T0040
90182-T0001
Linked diagrams
2211

ILLUST NO. 1 OF 4(1107- )KUN15,16,2#,35..IV3

Click highlighted areas on diagram

FUEL TANK

diagram 6765 77017B 77026A 77100 77144 77161C 77169A 77201 77204A 77209D 77213B 77241V 77241W 77269A 77277T 77281 77283C 77601A 77602B 77611A 77611A 77641A 77642A 77644 77644 776440K010 77652 77652 77681A 77682 77697 8401 90105T0204 90178T0020 90178T0020 9017906169 9046046005 9046046005 90466T0037 90466T0037 90466T0040 90466T0040 9046814039 9046814039
Part # Description Qty Price
Common parts
77644-0K010
90105-T0204
90178-T0020
90179-06169
90460-46005
90466-T0037
90466-T0040
90468-14039
Linked diagrams
6765
8401

ILLUST NO. 3 OF 3(2006- )AD,KD,MD,MMD,PD,SD,TD

Click highlighted areas on diagram

FUEL LID OPENER

diagram 77035 77035 77285G 77285G 77306 77306 77350 77360A 77377 77377 827111A750 827111A750 9008054035 9026906017 90469T0003 90469T0003 9092901382 9092901382 90959T1001 90959T1001
Part # Description Qty Price
Common parts
82711-1A750
90080-54035
90269-06017
90469-T0003
90929-01382
90959-T1001
