TGN15R-TRMDKN (2011)

Toyota Hilux

Production Aug 2011 - Dec 2015
Engine 1TRFE
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

(1107- )1TRFE

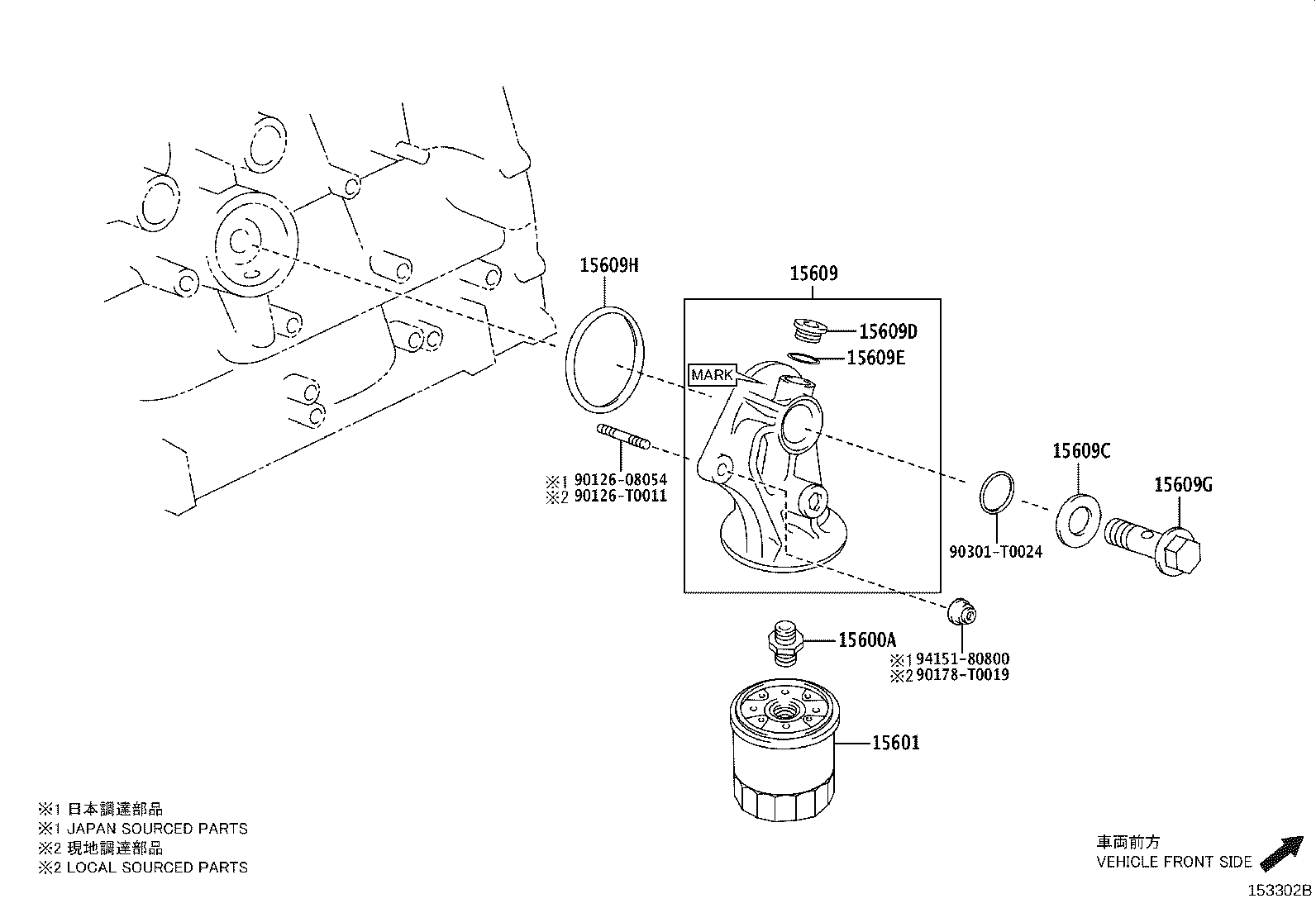

Click highlighted areas on diagram

diagram 15600A 15601 15609 15609C 15609D 15609E 15609G 15609H 9012608054 90126T0011 90178T0019 90301T0024 9415180800
Part # Description Qty Price
15600A - UNION(FOR OIL FILTER)
90404-T0002

1TRFE,2TRFE..TGN1#,26,36

1
15601 - FILTER SUB-ASSY, OIL
90915-TB001

1TRFE,2TRFE..TGN1#,26,36

1
15609 - BRACKET SUB-ASSY, OIL FILTER
15609-0C010

1TRFE..TGN10,15

1
15609-0C010

1TRFE..TGN15..SA

(L)

1
15609-75110

1TRFE..TGN10,15

(J)

1
15609-0C070

1TRFE..TGN15..SA

1
15609C - GASKET(FOR OIL FILTER BRACKET UNION)
90430-28004

1TRFE..TGN10,15

1
15609D - PLUG, W/HEAD STRAIGHT SCREW(FOR OIL FILTER BRACKET)
90341-T0010

1TRFE..TGN10,15

(L)

1
90341-22002

1TRFE..TGN10,15

(J)

1
90341-22002

1TRFE..TGN15..SA

(J)

1
15609E - GASKET, W/HEAD STRAIGHT SCREW PLUG
90430-22011

1TRFE..TGN10,15

(J)

1
90430-T0009

1TRFE..TGN10,15

(L)

1
15609G - BOLT, UNION(FOR OIL FILTER BRACKET)
90401-T0005

1TRFE..TGN10,15

1
15609H - RING, O(FOR OIL FILTER BRACKET)
90301-68005

1TRFE..TGN10,15

(J)

1
90301-T0023

1TRFE..TGN10,15

1
90301-T0023

1TRFE..TGN10,15

(L)

1
Common parts
90126-08054
90126-T0011
90178-T0019
90301-T0024
94151-80800

(1505- )1TRFE

Click highlighted areas on diagram

diagram 15600A 15601 15609 15609C 15609D 15609E 15609G 15609H 9012608054 90126T0011 90178T0019 90301T0024 90301T0082 9415180800
Part # Description Qty Price
Common parts
90126-08054
90126-T0011
90178-T0019
90301-T0024
90301-T0082
94151-80800

(2006- )1TRFE

Click highlighted areas on diagram

diagram 15600A 15601 15609 15609C 15609D 15609E 15609G 15609H 9012608054 90126T0011 90178T0019 90301T0024 9415180800
Part # Description Qty Price
Common parts
90126-08054
90126-T0011
90178-T0019
90301-T0024
94151-80800
