TGN136L-BGMXKG (2015)

Toyota Hilux

Production Nov 2015 - Oct 2020
Engine 2TRFE
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(0408- )GGN15,KUN1#,LAN15,TGN1#

Click highlighted areas on diagram

diagram 04474 04495 04906 04941 04942 04943A 04949 47043 47043C 47043F 47044 47547R 47548R 47550 47550C 47570 47601 47601C 47602 47643A 47644A 90016AA202 9011906084 9616000500
Part # Description Qty Price
Common parts
90016-AA202
90119-06084
96160-00500

ILLUST NO. 1 OF 2(0408- )GGN25,35,KUN2#,3#,LAN25,35,TGN26,36

Click highlighted areas on diagram

diagram 4102 47043 47043C 47043F 47044 47547R 47548R 47550 47550C 47570 47601 47601C 47602 47623C 47643A 47644A 90016AA602 9006931011
Part # Description Qty Price
Common parts
90016-AA602
90069-31011
Linked diagrams
4102

ILLUST NO. 2 OF 2(0408- )GGN25,35,KUN2#,3#,LAN25,35,TGN26,36

Click highlighted areas on diagram

diagram 04474 04495 04906 04941 04942 04943A 04943A 04949 04949
Part # Description Qty Price

(1107- )GGN15,KUN1#,LAN15,TGN1#

Click highlighted areas on diagram

diagram 04474 04495 04906 04941 04942 04943A 04949 47043 47043C 47043F 47044 47547R 47548R 47550 47550C 47570 47601 47601C 47602 47643A 47644A 90016AA202 9011906084
Part # Description Qty Price
Common parts
90016-AA202
90119-06084

(1511- )ADC,ASC

Click highlighted areas on diagram

diagram 04474 04495 04906 04941 04942 04943A 04949 47043 47043C 47043F 47044 47547R 47548R 47550 47550C 47570 47601 47601C 47602 9006931011
Part # Description Qty Price

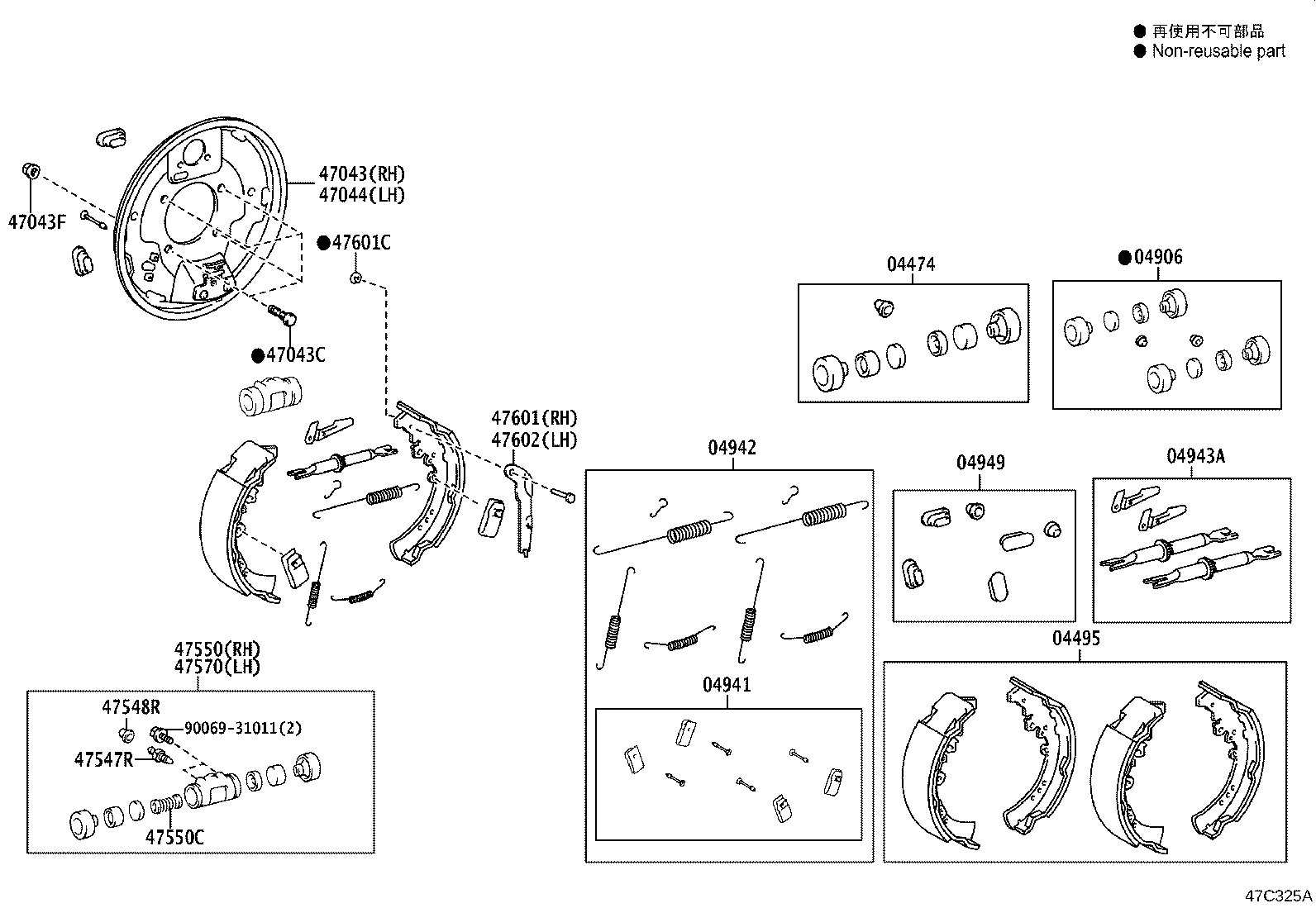

04474 - CYLINDER KIT, REAR WHEEL
04474-0K010

GGN125,GUN125,126,13#,KUN125,126,13#,TGN126,128,13#..ADC,ASC

2
04495 - SHOE KIT, REAR BRAKE
04495-0K050

GGN125,GUN125,126,13#,KUN125,126,13#,TGN126,128,13#..ADC,ASC

MARK NSA LN508

1
04906 - CUP KIT, REAR WHEEL CYLINDER
04906-0K060

GGN125,GUN125,126,13#,KUN125,126,13#,TGN126,128,13#..ADC,ASC

1
04941 - SPRING KIT, REAR BRAKE SHOE HOLD DOWN
04941-0K060

GGN125,GUN125,126,13#,KUN125,126,13#,TGN126,128,13#..ADC,ASC

1
04942 - SPRING KIT, REAR BRAKE
04942-0K160

GGN125,GUN125,126,13#,KUN125,126,13#,TGN126,128,13#..ADC,ASC

1
04943A - STRUT KIT, REAR BRAKE
04943-0K040

GGN125,GUN125,126,13#,KUN125,126,13#,TGN126,128,13#..ADC,ASC

1
04949 - PLUG KIT, REAR BRAKE
04949-0K070

GGN125,GUN125,126,13#,KUN125,126,13#,TGN126,128,13#..ADC,ASC

1
47043 - PLATE SUB-ASSY, BRAKE BACKING, REAR RH
47043-0K140

GGN125,GUN125,126,13#,KUN125,126,13#,TGN126,128,13#..ADC,ASC

1
47043C - BOLT(FOR BACKING PLATE TO REAR AXLE HOUSING SETTING)
90114-T0011

KUN126..PDC..L;TGN136..ADC,ASC,SDC,TDC,TSC,TXT;GUN125..ADC,ASC,SDC,SSC,SXT,TSC,TXT;GUN125..TDC..(GCC,GEN,IDN,LA,PH,TH,VN);GUN125,KUN126..(PDC,TDC)..ATM..(ARL,PKN);GGN12#,135,GUN112,120,135,KUN126..ADC,ASC,MDC,PSC,SDC,SSC,SXT,TDC,TSC,TXT;GUN122,123,126,136,KUN112,122,125,13#,LAN125,TGN11#,120,121,126,128,138..ADC,ASC,PDC,PSC,SDC,SSC,SXT,TDC,TSC,TXT

*10-1.25PX54.5-30

8
47043F - NUT(FOR BACKING PLATE TO REAR AXLE HOUSING SETTING)
90178-T0077

KUN126..PDC..L;TGN136..ADC,ASC,SDC,TDC,TSC,TXT;GUN125..ADC,ASC,SDC,SSC,SXT,TSC,TXT;GUN125..TDC..(GCC,GEN,IDN,LA,PH,TH,VN);GUN125,KUN126..(PDC,TDC)..ATM..(ARL,PKN);GGN12#,135,GUN112,120,135,KUN126..ADC,ASC,MDC,PSC,SDC,SSC,SXT,TDC,TSC,TXT;GUN122,123,126,136,KUN112,122,125,13#,LAN125,TGN11#,120,121,126,128,138..ADC,ASC,PDC,PSC,SDC,SSC,SXT,TDC,TSC,TXT

8
47044 - PLATE SUB-ASSY, BRAKE BACKING, REAR LH
47044-0K140

GGN125,GUN125,126,13#,KUN125,126,13#,TGN126,128,13#..ADC,ASC

1
47547R - PLUG, BLEEDER(FOR DRUM BRAKE, REAR)
90069-0K072

GGN125,GUN125,126,13#,KUN125,126,13#,TGN126,128,13#..ADC,ASC

2
47548R - CAP, BLEEDER PLUG(FOR DRUM BRAKE, REAR)
31478-0K030

GUN135..6F..H;GUN125..TDC..6FC..ARL;GUN125..ADC,ASC,TSC,TXT;GUN135..(MDC,TDC,TXT)..6FC;GUN135..6F..(ARL,BZAGT,LA,PH,TH,VN);GUN125..TDC..(GCC,GEN,IDN,LA,PH,TH,VN);GGN125,GUN126,136,KUN125,126,13#,TGN126,128,13#..ADC,ASC,PDC,PSC,TDC,TSC,TXT

2
47550 - CYLINDER ASSY, REAR WHEEL BRAKE(FOR RH, FRONT OR UPPER)
47550-09080

GGN125,GUN125,126,13#,KUN125,126,13#,TGN126,128,13#..ADC,ASC

1
47550C - SPRING, COMPRESSION(FOR REAR WHEEL BRAKE CYLINDER)
90069-51002

GGN125,GUN125,126,13#,KUN125,126,13#,TGN126,128,13#..ADC,ASC

2
47570 - CYLINDER ASSY, REAR WHEEL BRAKE(FOR LH, FRONT OR UPPER)
47550-09080

GGN125,GUN125,126,13#,KUN125,126,13#,TGN126,128,13#..ADC,ASC

1
47601 - LEVER SUB-ASSY, PARKING BRAKE SHOE, RH(FOR REAR BRAKE)
47611-0K070

GGN125,GUN125,126,13#,KUN125,126,13#,TGN126,128,13#..ADC,ASC

1
47601C - WASHER, C(FOR REAR BRAKE)
90069-52023

GGN125,GUN125,126,13#,KUN125,126,13#,TGN126,128,13#..ADC,ASC

2
47602 - LEVER SUB-ASSY, PARKING BRAKE SHOE, LH (FOR REAR BRAKE)
47612-0K070

GGN125,GUN125,126,13#,KUN125,126,13#,TGN126,128,13#..ADC,ASC

1
Common parts
90069-31011

(2005- )AD,AS

Click highlighted areas on diagram

diagram 04474 04495 04906 04941 04942 04943A 04949 47043 47043C 47043F 47044 47547R 47548R 47550 47550C 47570 47601 47601C 47602 9006931011
Part # Description Qty Price
Common parts
90069-31011
