TGN136L-BGMXKG (2015)

Toyota Hilux

Production Nov 2015 - Oct 2020
Engine 2TRFE
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(1107- )KUN16,36..5F ; (1107- )GGN15,KUN15,35,TGN11,16,36..5F..CNG,HDCR,HTWC,

Click highlighted areas on diagram

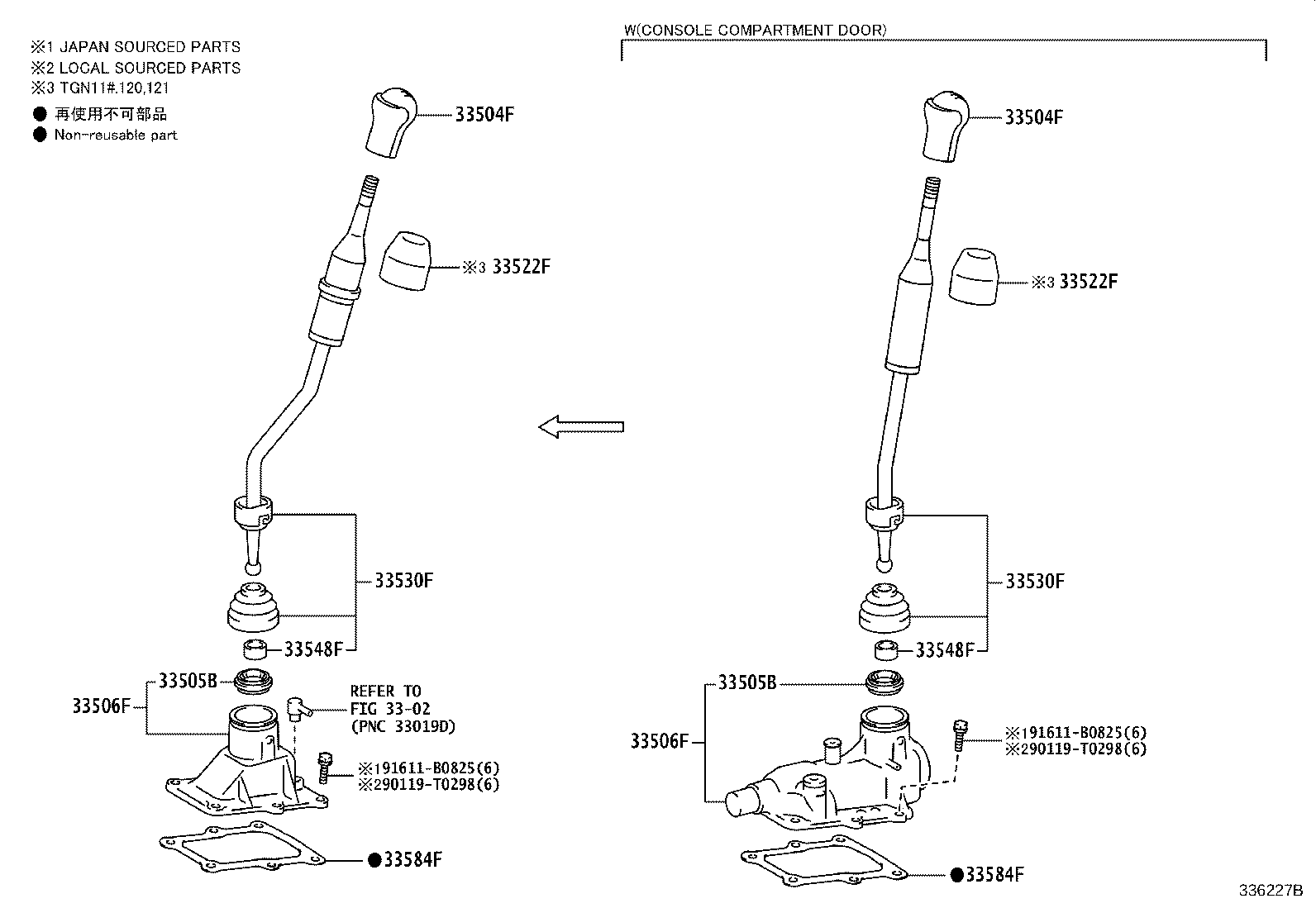

diagram 3302 33504F 33505B 33506F 33530F 33548F 33584F 90119T0298 91611B0825
Part # Description Qty Price
Common parts
90119-T0298
91611-B0825
Linked diagrams
3302

(1505- )TGN11#,120,121,13#..5F

Click highlighted areas on diagram

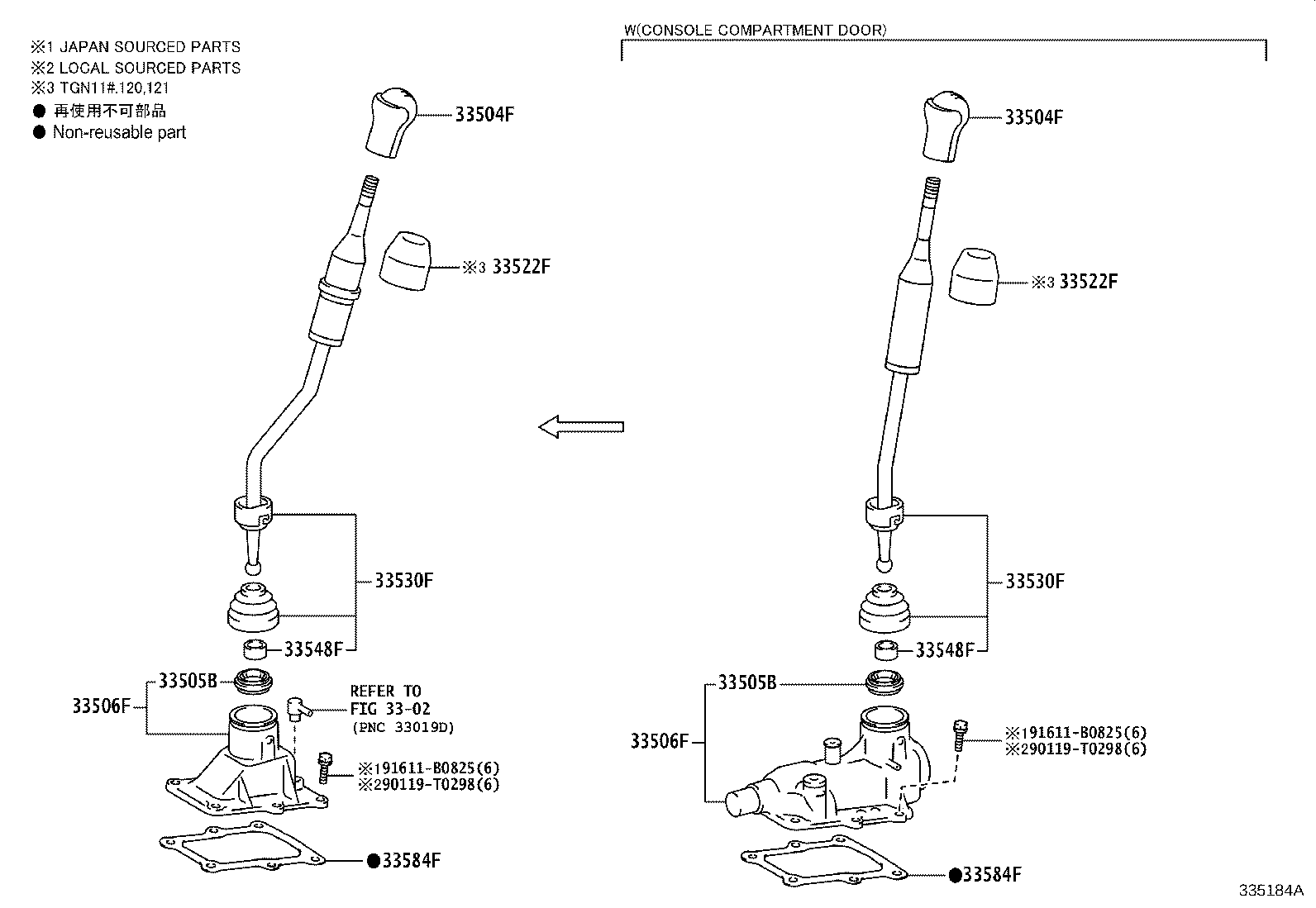

diagram 3302 33504F 33504F 33505B 33505B 33506F 33506F 33522F 33522F 33530F 33530F 33548F 33548F 33584F 33584F 90119T0298 90119T0298 91611B0825 91611B0825
Part # Description Qty Price
33504F - KNOB SUB-ASSY, SHIFT LEVER
33504-0K050C0

TGN138..5F;GUN122,KUN122,TGN121,126,136..5F..(H,M)

BLACK,TRIM2#,3#,4#

1
33504-0K270C0

GUN122,TGN121..TDC..(L,X)..(GEN,PH);GUN122,TGN121..(PSC,TSC)..5F..(L,X)..(ARL,GEN,PH,PKN,TH);GUN112,KUN112,122,TGN110,126,136..5F..(L,X)..(BZAGT,GEN,IDN,LA)

BLACK,TRIM2#

1
33504F - KNOB SUB-ASSY, SHIFT LEVER
33504-0K050C0

TGN138..5F;GUN122,KUN122,TGN121,126,136..5F..(H,M)

BLACK,TRIM2#,3#,4#

1
33504-0K270C0

GUN122,TGN121..TDC..(L,X)..(GEN,PH);GUN122,TGN121..(PSC,TSC)..5F..(L,X)..(ARL,GEN,PH,PKN,TH);GUN112,KUN112,122,TGN110,126,136..5F..(L,X)..(BZAGT,GEN,IDN,LA)

BLACK,TRIM2#

1
33505B - SEAT SUB-ASSY, SHIFT LEVER
33505-35030

TGN136..ADC..(S,X)..LA;TGN13#..(ADC,ASC,SDC)..5F..(S,X)..(BZAGT,SA);TGN120,121,126..(ADC,ASC,SDC,SSC)..5F..(LA,SA)

TYPE A:REFER 33-01

1
33505-0K010

TGN126..(ADC,SDC,TDC)..5F..(M,S);TGN136..(ADC,ASC,SDC,TDC,TSC,TXT)..5F;GUN112,122,123,KUN112,122,TGN11#,120,121,138..5F

TYPE C:REFER 33-01

1
33505-0K010

TGN136..(ADC,ASC,SDC,TDC,TSC,TXT)..5F;GUN13#..6F..(BZAGT,GEN,LA,MA,PH,SA,TH,VN);GUN125..(ADC,ASC,SDC,SSC,SXT,TSC,TXT)..6F;GUN125..TDC..6F..(GCC,GEN,IDN,LA,PH,TH,VN);GUN126,KUN122,126..MTM..(ARL,BZAGT,GCC,GEN,LA,PH,PKN,SA,TH,VN);GUN112,122,123,KUN112,125,13#,TGN11#,120,121,126,138..(ADC,ASC,SDC,SSC,SXT,TDC,TSC,TXT)..MTM

TYPE B:REFER 33-01

1
33505B - SEAT SUB-ASSY, SHIFT LEVER
33505-35030

TGN136..ADC..(S,X)..LA;TGN13#..(ADC,ASC,SDC)..5F..(S,X)..(BZAGT,SA);TGN120,121,126..(ADC,ASC,SDC,SSC)..5F..(LA,SA)

TYPE A:REFER 33-01

1
33505-0K010

TGN126..(ADC,SDC,TDC)..5F..(M,S);TGN136..(ADC,ASC,SDC,TDC,TSC,TXT)..5F;GUN112,122,123,KUN112,122,TGN11#,120,121,138..5F

TYPE C:REFER 33-01

1
33505-0K010

TGN136..(ADC,ASC,SDC,TDC,TSC,TXT)..5F;GUN13#..6F..(BZAGT,GEN,LA,MA,PH,SA,TH,VN);GUN125..(ADC,ASC,SDC,SSC,SXT,TSC,TXT)..6F;GUN125..TDC..6F..(GCC,GEN,IDN,LA,PH,TH,VN);GUN126,KUN122,126..MTM..(ARL,BZAGT,GCC,GEN,LA,PH,PKN,SA,TH,VN);GUN112,122,123,KUN112,125,13#,TGN11#,120,121,126,138..(ADC,ASC,SDC,SSC,SXT,TDC,TSC,TXT)..MTM

TYPE B:REFER 33-01

1
33506F - RETAINER SUB-ASSY, CONTROL SHIFT LEVER (FOR FLOOR SHIFT
33570-0K040

TGN136..ADC..X..LA;TGN120,121,136..X..(BZAGT,SA)

TYPE A:REFER 33-01

1
33570-0K030

KUN122,TGN136..L,X;GUN122..TXT..5F..X;GUN122,KUN122..S..GCC;TGN121..(SDC,SSC,TSC)..5F;TGN121..LHD..TDC..5F..(L,S);GUN122..(SDC,SSC,TSC)..5F..(L,X);GUN122..TDC..(L,X)..(GCC,GEN,PH);GUN112,KUN112,TGN11#,120..GCC,IDN,SA

TYPE B:REFER 33-01

1
33570-0K030

KUN122,TGN136..L,X;GUN122..TXT..5F..X;GUN122,KUN122..S..GCC;TGN121..(SDC,SSC,TSC)..5F;TGN121..LHD..TDC..5F..(L,S);GUN122..TDC..(L,X)..(GCC,GEN,PH);GUN122..(PSC,SDC,SSC,TSC)..5F..(L,X);GUN112,KUN112,TGN11#,120..GCC,IDN,SA

TYPE C:REFER 33-01

1
33506F - RETAINER SUB-ASSY, CONTROL SHIFT LEVER (FOR FLOOR SHIFT
33570-0K040

TGN136..ADC..X..LA;TGN120,121,136..X..(BZAGT,SA)

TYPE A:REFER 33-01

1
33570-0K030

KUN122,TGN136..L,X;GUN122..TXT..5F..X;GUN122,KUN122..S..GCC;TGN121..(SDC,SSC,TSC)..5F;TGN121..LHD..TDC..5F..(L,S);GUN122..(SDC,SSC,TSC)..5F..(L,X);GUN122..TDC..(L,X)..(GCC,GEN,PH);GUN112,KUN112,TGN11#,120..GCC,IDN,SA

TYPE B:REFER 33-01

1
33570-0K030

KUN122,TGN136..L,X;GUN122..TXT..5F..X;GUN122,KUN122..S..GCC;TGN121..(SDC,SSC,TSC)..5F;TGN121..LHD..TDC..5F..(L,S);GUN122..TDC..(L,X)..(GCC,GEN,PH);GUN122..(PSC,SDC,SSC,TSC)..5F..(L,X);GUN112,KUN112,TGN11#,120..GCC,IDN,SA

TYPE C:REFER 33-01

1
33530F - LEVER ASSY, SHIFT (FOR FLOOR SHIFT)
33530-0K670

TGN136..X;TGN11#,120;TGN121..(SDC,SSC,TSC)..5F;TGN121..LHD..TDC..5F..(L,S)

1
33530-0K621

TGN13#..5F..S;TGN121..TDC..5F..(M,X)

1
33530-0K671

TGN136..X;TGN11#,120;TGN121..TDC..5F..(L,S);TGN121..(SDC,SSC,TSC)..5F

1
33530F - LEVER ASSY, SHIFT (FOR FLOOR SHIFT)
33530-0K670

TGN136..X;TGN11#,120;TGN121..(SDC,SSC,TSC)..5F;TGN121..LHD..TDC..5F..(L,S)

1
33530-0K621

TGN13#..5F..S;TGN121..TDC..5F..(M,X)

1
33530-0K671

TGN136..X;TGN11#,120;TGN121..TDC..5F..(L,S);TGN121..(SDC,SSC,TSC)..5F

1
33548F - BUSH, NO.1, SHIFT LEVER (FOR FLOOR SHIFT)
33548-04010

TGN136..(ADC,ASC,SDC,TDC,TSC,TXT)..5F;GUN112,122,123,KUN112,122,LAN125,TGN11#,120,121,126,138..5F

1
33548F - BUSH, NO.1, SHIFT LEVER (FOR FLOOR SHIFT)
33548-04010

TGN136..(ADC,ASC,SDC,TDC,TSC,TXT)..5F;GUN112,122,123,KUN112,122,LAN125,TGN11#,120,121,126,138..5F

1
33584F - GASKET, CONTROL SHIFT LEVER RETAINER (FOR FLOOR SHIFT)
33584-71010

GUN112,122,123,KUN112,122,TGN11#,120,121,136..5F

TYPE B:REFER 33-01

1
33584-71010

TGN136..ADC..(S,X)..LA;TGN120,121,138..5F..(S,X)..(BZAGT,SA);TGN136..(ADC,ASC,SDC)..(S,X)..(BZAGT,SA)

TYPE A:REFER 33-01

1
33584-0K040

GUN122..(SDC,SSC,TDC,TSC,TXT)..5F;TGN136..(ADC,ASC,SDC,TDC,TSC,TXT)..5F;GUN112,123,KUN112,122,TGN11#,120,121,138..5F

TYPE B:REFER 33-01

1
33584-71010

TGN136..(ADC,ASC,SDC,TDC,TSC,TXT)..5F;GUN112,122,123,KUN112,122,TGN11#,120,121,138..5F

TYPE C:REFER 33-01

1
33584F - GASKET, CONTROL SHIFT LEVER RETAINER (FOR FLOOR SHIFT)
33584-71010

GUN112,122,123,KUN112,122,TGN11#,120,121,136..5F

TYPE B:REFER 33-01

1
33584-71010

TGN136..ADC..(S,X)..LA;TGN120,121,138..5F..(S,X)..(BZAGT,SA);TGN136..(ADC,ASC,SDC)..(S,X)..(BZAGT,SA)

TYPE A:REFER 33-01

1
33584-0K040

GUN122..(SDC,SSC,TDC,TSC,TXT)..5F;TGN136..(ADC,ASC,SDC,TDC,TSC,TXT)..5F;GUN112,123,KUN112,122,TGN11#,120,121,138..5F

TYPE B:REFER 33-01

1
33584-71010

TGN136..(ADC,ASC,SDC,TDC,TSC,TXT)..5F;GUN112,122,123,KUN112,122,TGN11#,120,121,138..5F

TYPE C:REFER 33-01

1
Common parts
90119-T0298
91611-B0825
Linked diagrams
3302

(2006- )TGN11#,120,121,136..5F

Click highlighted areas on diagram

diagram 3302 33504F 33504F 33505B 33505B 33506F 33506F 33522F 33522F 33530F 33530F 33548F 33548F 33584F 33584F 90119T0298 90119T0298 91611B0825 91611B0825
Part # Description Qty Price
Common parts
90119-T0298
91611-B0825
Linked diagrams
3302
