KUN26L-PRMSYG (2005)

Toyota Hilux

Production Jan 2005 - Oct 2008
Engine 1KDFTV
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

(0501- )TGN1#,26,36..LHD

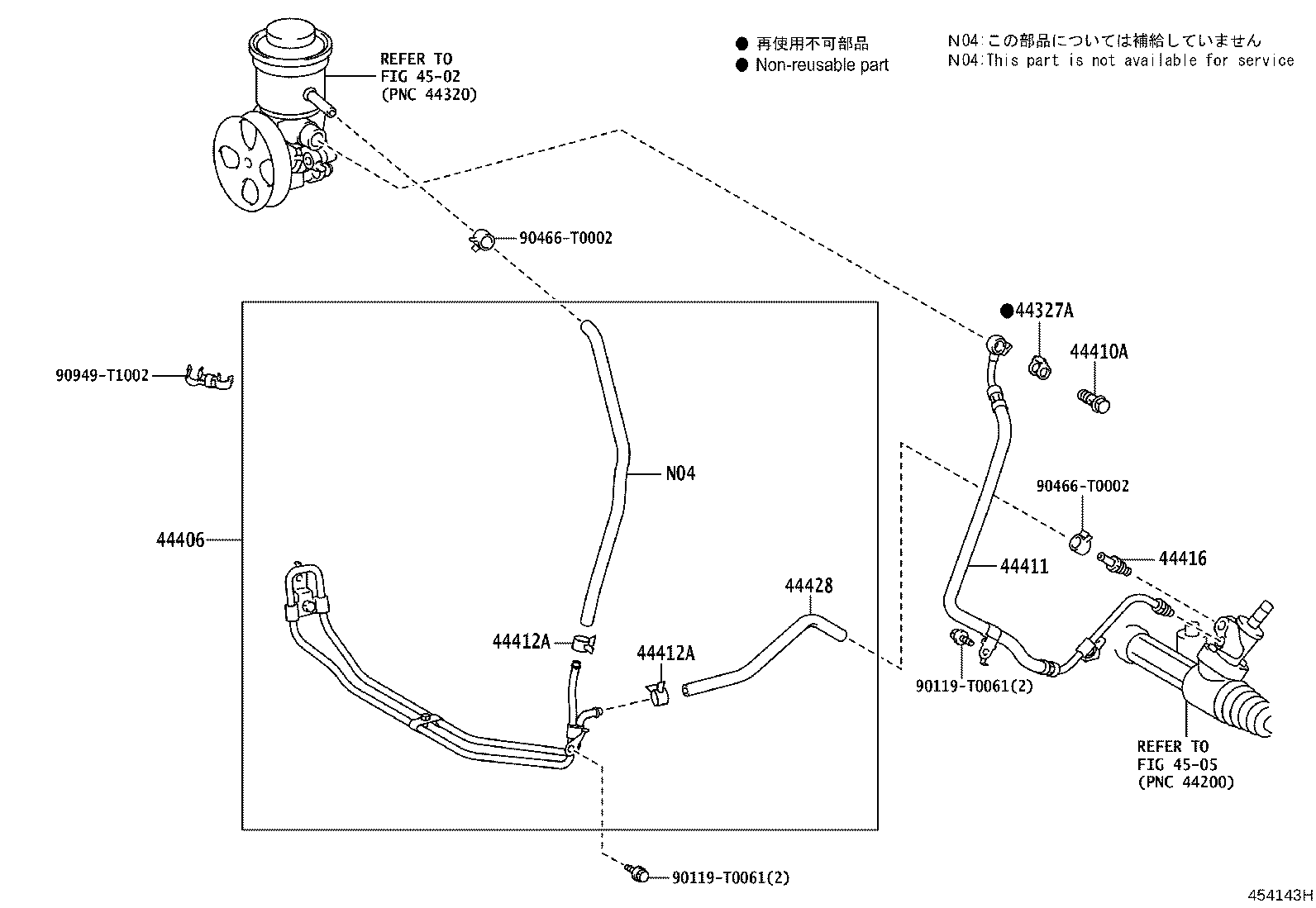

Click highlighted areas on diagram

diagram 44327A 44406 44410A 44411 44412A 44412A 44416 44428 4502 4505 90119T0061 90119T0061 90466T0002 90466T0002 90949T1002
Part # Description Qty Price
44406 - TUBE SUB-ASSY, RETURN
44406-0K050

KUN2#,3#..LHD

1
44411 - HOSE, PRESSURE FEED
44411-0K030

KUN2#,3#..LHD

1
44416 - TUBE, RETURN(FOR STEERING GEAR OUTLET)
44416-0K010

TGN16..XTR;KUN15..DCB,SMT;GGN25..5FC..SA;GGN15..DCB..DLX;TGN26..ANCOM..CBU;TGN36..ANCOM..IV3;TGN16..ARL,GCC,SA,TH;GGN15,KUN16..SCB,SMT,XTR;GGN25..DCB..(ANCOM,ARL,LA);TGN26..LHD..(GCC,GEN,LA,SA);KUN15..SCB..(GCC,GEN,PHL,SA);GGN15,KUN16..DCB..(4FC,5FC)..SR;KUN16,TGN10,15,36..(DCB,SCB)..(ANCOM,ARL,GCC,GEN,IDN,LA,SA)..CBU;GGN35,KUN10,2#,3#,LAN15,25,35,TGN11..(DLX,SR)..(ANCOM,ARL,GCC,GEN,LA,MA,PHL,PKN,SA,TH)

1
44416-0K010

KUN26..THDCB;KUN25..SCB..MA;KUN35..DCB..ANCOM;KUN26..DCB..5F..SA;KUN25..(DCB,XTR)..SR;KUN36..(DCB,SCB)..5F;KUN35..DLX..(GEN,LA,SA);KUN25..ANCOM,GCC,GEN,LA,SA;TGN26..ANCOM,GCC,GEN,SA,TH;TGN26,36..DCB..5F..DLX..LA;KUN15,16,36,TGN16..XTR..SR..TH;KUN16,TGN10..(DCB,SCB)..(DLX,SR);KUN26..(DCB,SCB,XTR)..(ARL,LA,PHL,TH);KUN15,TGN36..DCB..(ANCOM,GCC,GEN,PHL,SA,TH);KUN15,TGN36..SCB..(ANCOM,GCC,GEN,LA,PKN,SA);GGN15,25,KUN10,LAN15,25,35,TGN11,15,16..(5F,5FC)..(ANCOM,ARL,GCC,GEN,PKN,SA)

1
Common parts
90119-T0061
90466-T0002
90949-T1002
Linked diagrams
4502
4505
