KUN126R-DTFHY (2015)

Toyota Hilux

Production May 2015 - Jul 2017
Engine 1KDFTV
Transmission 6F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(1505- )ADC,KDC,MDC,PDC,SDC,TDC

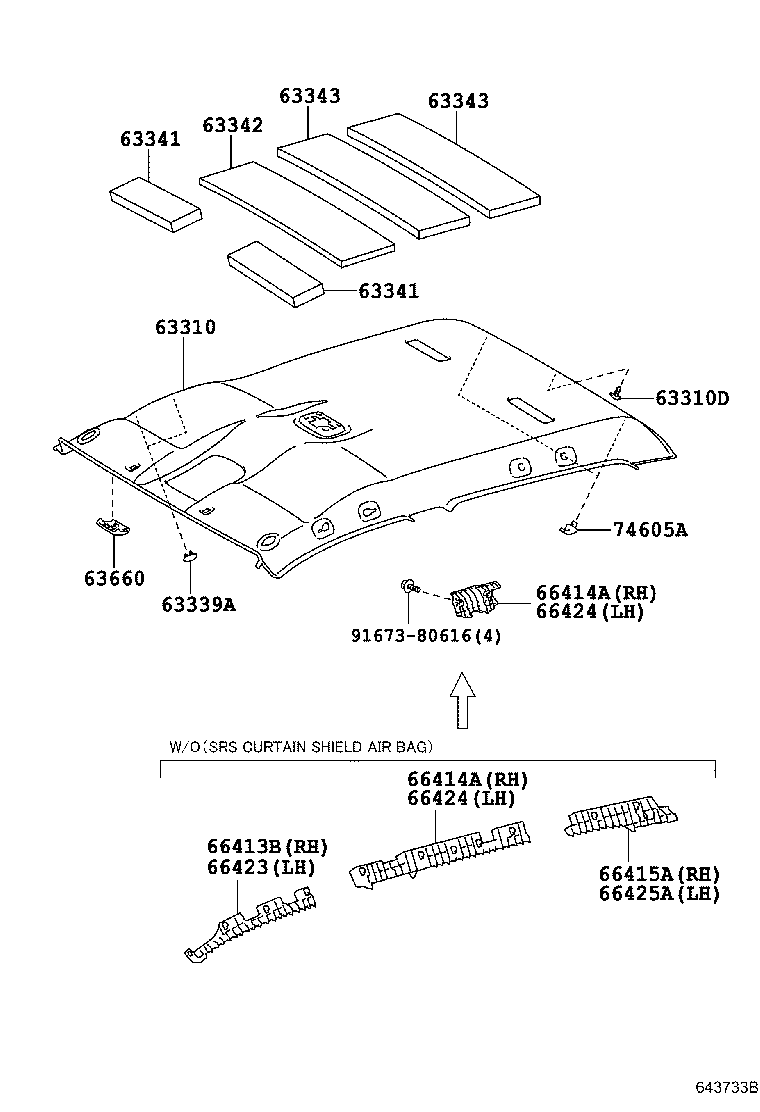

Click highlighted areas on diagram

diagram 63310 63310D 63339A 63341 63341 63342 63343 63343 63660 66413B 66414A 66414A 66415A 66423 66424 66424 66425A 74605A 9167380616
Part # Description Qty Price
63310 - HEADLINING ASSY, ROOF
63310-0K890B0

GUN125..S..VN;KUN122..TDC..M;KUN126..TDC..M..LA;GUN125..RHD..TDC..S;GUN126..LHD..6F..H..GEN;GUN126..TDC..6F..M..(LA,VN);GUN126..RHD..6F..(M,S)..GEN;GUN125..RHD..TDC..6F..L..GEN;GUN126..RHD..6FC..(H,M,S)..GEN;GUN122,135..TDC..(L,S)..(TH,VN);GUN125,TGN126..TDC..M..(IDN,LA,VN);KUN125,126..TDC..(H,M,S)..(GEN,IDN,VN);GUN122,135,TGN136..TDC..(H,M)..(GEN,LA);GUN136,KUN136,TGN121..TDC..(M,S)..(GEN,LA,TH);GUN120,KUN135,TGN136..TDC..(6F,6FC)..(GEN,TH,VN)

LT. GRAY,TRIM2#,4#

1
63310D - CLIP, ROOF HEADLINING
90467-T0004B0

TGN136..ADC..X;GUN135..LHD..SA;GUN125..SDC..6FC..S;GUN136..6FC..M..BZAGT;GGN12#,GUN123..TDC..ARL;GUN125..LHD..(L,X)..GEN;GUN126..RHD..6F..H..GEN;KUN125..TDC..L..(GEN,IDN);TGN136..(SDC,TDC)..5F..(S,X);GUN135,KUN126..SDC..(5FC,6F)..(M,S);GUN125,136..TDC..6F..(L,M)..(ARL,IDN);GUN125,126,KUN126..RHD..(SDC,TDC)..ATM..(L,X);GUN125,KUN125,135..(ADC,SDC,TDC)..6F..(BZAGT,LA,PH,SA);GUN13#..(ADC,MDC,TDC)..(L,S,X)..(ARL,BZAGT,GEN,LA,MA,PH);GUN126,KUN126..(ADC,PDC,SDC,TDC)..(L,S,X)..(ARL,BZAGT,LA,PKN,SA);GUN122,KUN122,LAN125,TGN121,126,138..(ADC,SDC,TDC)..(H,L,S,X)..(ARL,BZAGT,GEN,LA,PH,SA)

LT.GRAY,TRIM2#

1
90467-T0004B0

GUN125..S..VN;GUN125..RHD..TDC..S;GUN126..LHD..6F..H..GEN;GUN126..TDC..6F..M..(LA,VN);GUN125..RHD..TDC..6F..L..GEN;GUN122,135..TDC..(L,S)..(TH,VN);KUN136,TGN121..(M,S)..(GEN,LA,TH);GUN126..RHD..6F..(M,S)..(GEN,PKN);GUN125,TGN126..M..(BZAGT,IDN,LA,VN);GUN126..RHD..6FC..(H,M,S)..(GEN,PKN);GUN136,KUN126..(5FC,6F)..M..(BZAGT,LA);GUN126,KUN122..(ADC,TDC)..M..(DCR,IART);KUN125,126..(PDC,TDC)..(H,M,S)..(GEN,IDN,PKN,VN);GUN122,125,135,TGN13#..LHD..(ADC,TDC)..(H,M)..(BZAGT,GEN,LA);GUN120,KUN135,TGN128,136..(ADC,TDC)..(6F,6FC)..(BZAGT,GEN,TH,VN)

LT.GRAY,TRIM2#,4#

1
63339A - COVER, ROOF HEADLINING SERVICE HOLE
63339-0K030B0

KUN136;KUN122..TDC..M;GUN125,126..6F..VN;KUN126..M..(LA,VN);GUN135..(L,S)..(TH,VN);GUN126..LHD..6F..H..GEN;GUN125..RHD..(TDC,TXT)..S;KUN126..(H,M,S)..(GEN,PKN);GUN122,TGN121..(TDC,TXT)..TH;GUN125..RHD..TDC..6F..L..GEN;GUN126..RHD..6F..(M,S)..(GEN,PKN);KUN125..TDC..6F..(H,M,S)..(GEN,IDN);GUN126..RHD..6FC..(H,M,S)..(GEN,PKN);GUN120,KUN135,TGN136..(H,L,S)..(GEN,TH,VN);GUN122,125,135,TGN136..LHD..(ADC,TDC)..(H,M)..(GEN,LA)

LT.GRAY,TRIM2#,4#

2
63341 - PAD, ROOF SILENCER, NO.1
63342-0K230

GUN125..TSC,TXT;GUN125..TDC..6FC..ARL;GUN125..TDC..(GCC,GEN,IDN,LA,PH,TH,VN);GGN12#,GUN112,120,122,123,126,13#,KUN112,12#,13#,TGN11#,120,121,126,136..PDC,PSC,TDC,TSC,TXT

2
63341 - PAD, ROOF SILENCER, NO.1
63342-0K230

GUN125..TSC,TXT;GUN125..TDC..6FC..ARL;GUN125..TDC..(GCC,GEN,IDN,LA,PH,TH,VN);GGN12#,GUN112,120,122,123,126,13#,KUN112,12#,13#,TGN11#,120,121,126,136..PDC,PSC,TDC,TSC,TXT

2
63342 - PAD, ROOF SILENCER, NO.2
63342-0K240

GUN125..TDC..6FC..ARL;GUN125..(ADC,TSC)..6F..LA;GUN125..(ASC,TDC)..(GCC,GEN,IDN,LA,PH,TH,VN);GUN125..(ADC,ASC,TSC,TXT)..(ARL,BZAGT,GCC,GEN,IDN,TH);GUN126,13#,TGN126,128,13#..ADC,ASC,PDC,PSC,TDC,TSC,TXT;GGN12#,GUN112,120,122,123,KUN112,12#,13#,TGN11#,120,121..ARL,GCC,GEN,IDN,LA,PH,PKN,TH,VN

1
63343 - PAD, ROOF SILENCER, NO.3
63342-0K460

GUN125..TDC..6FC..ARL;GUN125..TDC..(GCC,GEN,IDN,LA,PH,TH,VN);GGN12#,GUN120,122,123,126,13#,KUN12#,13#,TGN120,121,126,136..PDC,TDC

2
63343 - PAD, ROOF SILENCER, NO.3
63342-0K460

GUN125..TDC..6FC..ARL;GUN125..TDC..(GCC,GEN,IDN,LA,PH,TH,VN);GGN12#,GUN120,122,123,126,13#,KUN12#,13#,TGN120,121,126,136..PDC,TDC

2
66413B - SPACER, SIDE RAIL, FRONT RH
66413-0K080

GUN125..TXT..IDN;KUN122..LHD..GEN;GUN135..6F..S..VN;TGN121..(L,S)..TH;KUN122..TSC..L..GEN;KUN126..TDC..(GEN,LA);GUN135..(MDC,TSC)..CBU;KUN122..RHD..(S,X)..GEN;KUN125..TXT..(L,M)..GEN;GUN125,126,KUN126..M..VN;KUN125..LHD..TDC..M..GEN;GUN122,126..(L,X)..HDCR..GEN;KUN125..(TDC,TSC,TXT)..(H,S,X);GUN125,TGN126..TSC..X..(GEN,LA);KUN125..RHD..(TDC,TXT)..6F..(L,M);KUN112,13#..(TDC,TSC)..(GEN,IDN,LA,VN);GUN122,TGN136..(TDC,TSC,TXT)..(5F,6FC)..(LA,TH)

SRS AIR BAG-WITH(*DRS & SIDE & CURTAIN)

1
66413-0K080

KUN126..M..VN;GUN126..H..(GEN,PKN);GUN135,TGN126..TSC..LA;GUN125..(TSC,TXT)..CBU;GUN126..TDC..6F..(PH,TH);GUN125..TDC..M..(GCC,GEN,VN);KUN125,13#..(TDC,TSC,TXT)..6F;TGN136..(TDC,TSC,TXT)..(LA,TH);KUN126..(PDC,PSC,TDC)..(GEN,LA,PKN);GUN126..(L,M,S,X)..(GCC,GEN,PKN,TH,VN);GUN125..TDC..(H,L,S,X)..(GCC,GEN,IDN,PH,TH,VN);GGN125,GUN112,120,122,123,13#,KUN112,122,TGN11#,120,121,126..GCC,GEN,IDN,MA,PH,PKN,TH,VN

1
66414A - SPACER, SIDE RAIL, REAR RH
66414-0K100

GUN125,135..MDC;GUN135..6F..S..VN;KUN122..RHD..X..GEN;KUN125..RHD..TDC..L;KUN122..LHD..TDC..GEN;KUN126..TDC..(GEN,LA);GUN125,126,KUN126..M..VN;GUN122,126..TDC..(L,X)..HDCR..GEN;GUN122,TGN136..TDC..(5F,6FC)..(LA,TH);KUN125,13#,TGN121..TDC..MTM..(H,M,S,X)..(GEN,IDN,LA,TH,VN)

SRS AIR BAG-WITH(*DRS & SIDE & CURTAIN)

1
66414-KK010

GUN126..6FC..GEN;GUN126..6F..H..TH;GUN125..S..(PH,VN);TGN136..ADC..M..LA;KUN125..RHD..TDC..L;KUN122..RHD..X..GEN;KUN122..LHD..TDC..GEN;GUN126..LHD..6F..H..GEN;KUN126..(ADC,TDC)..(L,M,S,X);GUN125,TGN126..TDC..M..(GEN,VN);GUN135..(MDC,TDC)..(GEN,MA,PH,TH,VN);KUN126,TGN138..LHD..(H,L)..(BZAGT,GEN);GUN122,136,TGN136..TDC..(5F,6FC)..(LA,PH,TH);GUN126,TGN121..TDC..MTM..(L,M,S)..(GEN,PH,TH,VN);GUN125..RHD..(MDC,TDC)..(H,L,S,X)..(GEN,IDN,MA,TH);GUN122,KUN125,13#..(ADC,TDC)..MTM..(H,M,S,X)..(GEN,IDN,LA,VN)

ASSIST GRIP-ROOF:4 & PILLAR(FRONT):2&SRS AIR BAG-WITH(*DRS & SIDE & CURTAIN)

1
66414-0K100

TGN136..TDC..(LA,TH);GUN125..TDC..M..(GCC,GEN,VN);KUN126..(PDC,TDC)..(GEN,LA,PKN);GUN126,KUN126..TDC..6F..(PH,TH,VN);GUN135..(MDC,TDC)..(GEN,MA,PH,TH,VN);GUN126,TGN126..(PDC,TDC)..(GCC,GEN,PKN);GUN125,136..TDC..(H,L,S,X)..(GCC,GEN,IDN,PH,TH,VN);GGN125,GUN120,122,KUN122,125,13#,TGN120,121..TDC..(5F,6F,6FC)..(GCC,GEN,IDN,LA,PH,TH,VN)

1
66414A - SPACER, SIDE RAIL, REAR RH
66414-0K100

GUN125,135..MDC;GUN135..6F..S..VN;KUN122..RHD..X..GEN;KUN125..RHD..TDC..L;KUN122..LHD..TDC..GEN;KUN126..TDC..(GEN,LA);GUN125,126,KUN126..M..VN;GUN122,126..TDC..(L,X)..HDCR..GEN;GUN122,TGN136..TDC..(5F,6FC)..(LA,TH);KUN125,13#,TGN121..TDC..MTM..(H,M,S,X)..(GEN,IDN,LA,TH,VN)

SRS AIR BAG-WITH(*DRS & SIDE & CURTAIN)

1
66414-KK010

GUN126..6FC..GEN;GUN126..6F..H..TH;GUN125..S..(PH,VN);TGN136..ADC..M..LA;KUN125..RHD..TDC..L;KUN122..RHD..X..GEN;KUN122..LHD..TDC..GEN;GUN126..LHD..6F..H..GEN;KUN126..(ADC,TDC)..(L,M,S,X);GUN125,TGN126..TDC..M..(GEN,VN);GUN135..(MDC,TDC)..(GEN,MA,PH,TH,VN);KUN126,TGN138..LHD..(H,L)..(BZAGT,GEN);GUN122,136,TGN136..TDC..(5F,6FC)..(LA,PH,TH);GUN126,TGN121..TDC..MTM..(L,M,S)..(GEN,PH,TH,VN);GUN125..RHD..(MDC,TDC)..(H,L,S,X)..(GEN,IDN,MA,TH);GUN122,KUN125,13#..(ADC,TDC)..MTM..(H,M,S,X)..(GEN,IDN,LA,VN)

ASSIST GRIP-ROOF:4 & PILLAR(FRONT):2&SRS AIR BAG-WITH(*DRS & SIDE & CURTAIN)

1
66414-0K100

TGN136..TDC..(LA,TH);GUN125..TDC..M..(GCC,GEN,VN);KUN126..(PDC,TDC)..(GEN,LA,PKN);GUN126,KUN126..TDC..6F..(PH,TH,VN);GUN135..(MDC,TDC)..(GEN,MA,PH,TH,VN);GUN126,TGN126..(PDC,TDC)..(GCC,GEN,PKN);GUN125,136..TDC..(H,L,S,X)..(GCC,GEN,IDN,PH,TH,VN);GGN125,GUN120,122,KUN122,125,13#,TGN120,121..TDC..(5F,6F,6FC)..(GCC,GEN,IDN,LA,PH,TH,VN)

1
66415A - SPACER, SIDE RAIL, REAR NO.2 RH
66415-0K160

GUN125,135..MDC;GUN135..6F..S..VN;KUN122..RHD..X..GEN;KUN125..RHD..TDC..L;KUN122..LHD..TDC..GEN;KUN126..TDC..(GEN,LA);GUN125,126,KUN126..M..VN;GUN122,126..TDC..(L,X)..HDCR..GEN;GUN122,TGN136..TDC..(5F,6FC)..(LA,TH);KUN125,13#,TGN121..TDC..MTM..(H,M,S,X)..(GEN,IDN,LA,TH,VN)

SRS AIR BAG-WITH(*DRS & SIDE & CURTAIN)

1
66415-0K160

TGN136..TDC..(LA,TH);GUN125..TDC..M..(GCC,GEN,VN);KUN126..(PDC,TDC)..(GEN,LA,PKN);GUN126,KUN126..TDC..6F..(PH,TH,VN);GUN135..(MDC,TDC)..(GEN,MA,PH,TH,VN);GUN126,TGN126..(PDC,TDC)..(GCC,GEN,PKN);GUN125,136..TDC..(H,L,S,X)..(GCC,GEN,IDN,PH,TH,VN);GGN125,GUN120,122,KUN122,125,13#,TGN120,121..TDC..(5F,6F,6FC)..(GCC,GEN,IDN,LA,PH,TH,VN)

1
66423 - SPACER, SIDE RAIL, FRONT LH
66423-0K080

GUN125..TXT..IDN;KUN122..LHD..GEN;GUN135..6F..S..VN;TGN121..(L,S)..TH;KUN122..TSC..L..GEN;KUN126..TDC..(GEN,LA);GUN135..(MDC,TSC)..CBU;KUN122..RHD..(S,X)..GEN;KUN125..TXT..(L,M)..GEN;GUN125,126,KUN126..M..VN;KUN125..LHD..TDC..M..GEN;GUN122,126..(L,X)..HDCR..GEN;KUN125..(TDC,TSC,TXT)..(H,S,X);GUN125,TGN126..TSC..X..(GEN,LA);KUN125..RHD..(TDC,TXT)..6F..(L,M);KUN112,13#..(TDC,TSC)..(GEN,IDN,LA,VN);GUN122,TGN136..(TDC,TSC,TXT)..(5F,6FC)..(LA,TH)

SRS AIR BAG-WITH(*DRS & SIDE & CURTAIN)

1
66423-0K080

KUN126..M..VN;GUN126..H..(GEN,PKN);GUN135,TGN126..TSC..LA;GUN125..(TSC,TXT)..CBU;GUN126..TDC..6F..(PH,TH);GUN125..TDC..M..(GCC,GEN,VN);KUN125,13#..(TDC,TSC,TXT)..6F;TGN136..(TDC,TSC,TXT)..(LA,TH);KUN126..(PDC,PSC,TDC)..(GEN,LA,PKN);GUN126..(L,M,S,X)..(GCC,GEN,PKN,TH,VN);GUN125..TDC..(H,L,S,X)..(GCC,GEN,IDN,PH,TH,VN);GGN125,GUN112,120,122,123,13#,KUN112,122,TGN11#,120,121,126..GCC,GEN,IDN,MA,PH,PKN,TH,VN

1
66424 - SPACER, SIDE RAIL, REAR LH
66424-0K100

GUN125,135..MDC;GUN135..6F..S..VN;KUN122..RHD..X..GEN;KUN125..RHD..TDC..L;KUN122..LHD..TDC..GEN;KUN126..TDC..(GEN,LA);GUN125,126,KUN126..M..VN;GUN122,126..TDC..(L,X)..HDCR..GEN;GUN122,TGN136..TDC..(5F,6FC)..(LA,TH);KUN125,13#,TGN121..TDC..MTM..(H,M,S,X)..(GEN,IDN,LA,TH,VN)

SRS AIR BAG-WITH(*DRS & SIDE & CURTAIN)

1
66424-KK010

GUN126..6FC..GEN;GUN126..6F..H..TH;GUN125..S..(PH,VN);TGN136..ADC..M..LA;KUN125..RHD..TDC..L;KUN122..RHD..X..GEN;KUN122..LHD..TDC..GEN;GUN126..LHD..6F..H..GEN;KUN126..(ADC,TDC)..(L,M,S,X);GUN125,TGN126..TDC..M..(GEN,VN);GUN135..(MDC,TDC)..(GEN,MA,PH,TH,VN);KUN126,TGN138..LHD..(H,L)..(BZAGT,GEN);GUN122,136,TGN136..TDC..(5F,6FC)..(LA,PH,TH);GUN126,TGN121..TDC..MTM..(L,M,S)..(GEN,PH,TH,VN);GUN125..RHD..(MDC,TDC)..(H,L,S,X)..(GEN,IDN,MA,TH);GUN122,KUN125,13#..(ADC,TDC)..MTM..(H,M,S,X)..(GEN,IDN,LA,VN)

ASSIST GRIP-ROOF:4 & PILLAR(FRONT):2&SRS AIR BAG-WITH(*DRS & SIDE & CURTAIN)

1
66424-0K100

TGN136..TDC..(LA,TH);GUN125..TDC..M..(GCC,GEN,VN);KUN126..(PDC,TDC)..(GEN,LA,PKN);GUN126,KUN126..TDC..6F..(PH,TH,VN);GUN135..(MDC,TDC)..(GEN,MA,PH,TH,VN);GUN126,TGN126..(PDC,TDC)..(GCC,GEN,PKN);GUN125,136..TDC..(H,L,S,X)..(GCC,GEN,IDN,PH,TH,VN);GGN125,GUN120,122,KUN122,125,13#,TGN120,121..TDC..(5F,6F,6FC)..(GCC,GEN,IDN,LA,PH,TH,VN)

1
66424 - SPACER, SIDE RAIL, REAR LH
66424-0K100

GUN125,135..MDC;GUN135..6F..S..VN;KUN122..RHD..X..GEN;KUN125..RHD..TDC..L;KUN122..LHD..TDC..GEN;KUN126..TDC..(GEN,LA);GUN125,126,KUN126..M..VN;GUN122,126..TDC..(L,X)..HDCR..GEN;GUN122,TGN136..TDC..(5F,6FC)..(LA,TH);KUN125,13#,TGN121..TDC..MTM..(H,M,S,X)..(GEN,IDN,LA,TH,VN)

SRS AIR BAG-WITH(*DRS & SIDE & CURTAIN)

1
66424-KK010

GUN126..6FC..GEN;GUN126..6F..H..TH;GUN125..S..(PH,VN);TGN136..ADC..M..LA;KUN125..RHD..TDC..L;KUN122..RHD..X..GEN;KUN122..LHD..TDC..GEN;GUN126..LHD..6F..H..GEN;KUN126..(ADC,TDC)..(L,M,S,X);GUN125,TGN126..TDC..M..(GEN,VN);GUN135..(MDC,TDC)..(GEN,MA,PH,TH,VN);KUN126,TGN138..LHD..(H,L)..(BZAGT,GEN);GUN122,136,TGN136..TDC..(5F,6FC)..(LA,PH,TH);GUN126,TGN121..TDC..MTM..(L,M,S)..(GEN,PH,TH,VN);GUN125..RHD..(MDC,TDC)..(H,L,S,X)..(GEN,IDN,MA,TH);GUN122,KUN125,13#..(ADC,TDC)..MTM..(H,M,S,X)..(GEN,IDN,LA,VN)

ASSIST GRIP-ROOF:4 & PILLAR(FRONT):2&SRS AIR BAG-WITH(*DRS & SIDE & CURTAIN)

1
66424-0K100

TGN136..TDC..(LA,TH);GUN125..TDC..M..(GCC,GEN,VN);KUN126..(PDC,TDC)..(GEN,LA,PKN);GUN126,KUN126..TDC..6F..(PH,TH,VN);GUN135..(MDC,TDC)..(GEN,MA,PH,TH,VN);GUN126,TGN126..(PDC,TDC)..(GCC,GEN,PKN);GUN125,136..TDC..(H,L,S,X)..(GCC,GEN,IDN,PH,TH,VN);GGN125,GUN120,122,KUN122,125,13#,TGN120,121..TDC..(5F,6F,6FC)..(GCC,GEN,IDN,LA,PH,TH,VN)

1
66425A - SPACER, SIDE RAIL, REAR NO.2 LH
66425-0K160

GUN125,135..MDC;GUN135..6F..S..VN;KUN122..RHD..X..GEN;KUN125..RHD..TDC..L;KUN122..LHD..TDC..GEN;KUN126..TDC..(GEN,LA);GUN125,126,KUN126..M..VN;GUN122,126..TDC..(L,X)..HDCR..GEN;GUN122,TGN136..TDC..(5F,6FC)..(LA,TH);KUN125,13#,TGN121..TDC..MTM..(H,M,S,X)..(GEN,IDN,LA,TH,VN)

SRS AIR BAG-WITH(*DRS & SIDE & CURTAIN)

1
66425-0K160

TGN136..TDC..(LA,TH);GUN125..TDC..M..(GCC,GEN,VN);KUN126..(PDC,TDC)..(GEN,LA,PKN);GUN126,KUN126..TDC..6F..(PH,TH,VN);GUN135..(MDC,TDC)..(GEN,MA,PH,TH,VN);GUN126,TGN126..(PDC,TDC)..(GCC,GEN,PKN);GUN125,136..TDC..(H,L,S,X)..(GCC,GEN,IDN,PH,TH,VN);GGN125,GUN120,122,KUN122,125,13#,TGN120,121..TDC..(5F,6F,6FC)..(GCC,GEN,IDN,LA,PH,TH,VN)

1
74605A - HOOK SUB-ASSY, COAT
74631-0K040B0

GUN125..S..VN;GUN125..RHD..TDC..S;GUN126..LHD..6F..H..GEN;GUN126..TDC..6F..M..(LA,VN);GUN125..RHD..TDC..6F..L..GEN;GUN122,135..TDC..(L,S)..(TH,VN);KUN136,TGN121..(M,S)..(GEN,LA,TH);GUN126..RHD..6F..(M,S)..(GEN,PKN);GUN125,TGN126..M..(BZAGT,IDN,LA,VN);GUN126..RHD..6FC..(H,M,S)..(GEN,PKN);GUN136,KUN126..(5FC,6F)..M..(BZAGT,LA);GUN126,KUN122..(ADC,TDC)..M..(DCR,IART);KUN125,126..(PDC,TDC)..(H,M,S)..(GEN,IDN,PKN,VN);GUN122,125,135,TGN13#..LHD..(ADC,TDC)..(H,M)..(BZAGT,GEN,LA);GUN120,KUN135,TGN128,136..(ADC,TDC)..(6F,6FC)..(BZAGT,GEN,TH,VN)

LT.GRAY,TRIM2#,4#

2
Common parts
91673-80616
