MCU25L-BWPNKA (2000)

Toyota Highlander

Production Nov 2000 - Aug 2003
Engine 1MZFE
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

(0011-0308)ACU25,MCU25

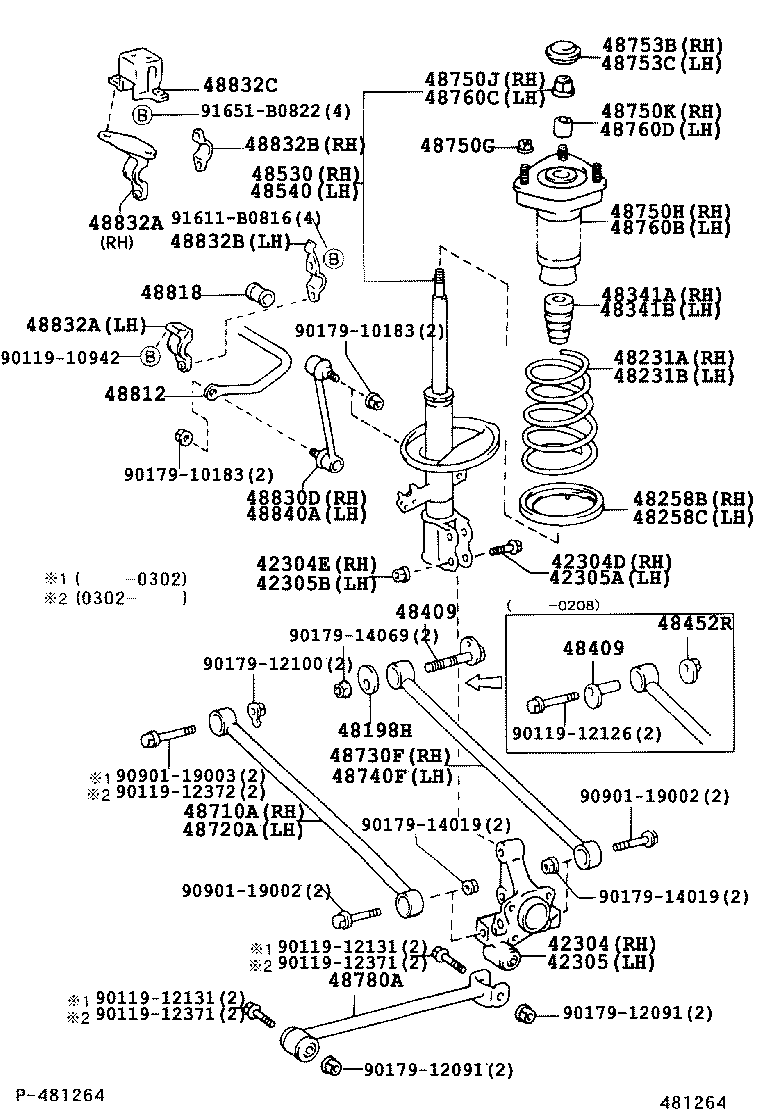

Click highlighted areas on diagram

diagram 42304 42304D 42304E 42305 42305A 42305B 48198H 48231A 48231B 48258B 48258C 48341A 48341B 48409 48409 48452R 48530 48540 48710A 48720A 48730F 48740F 48750G 48750H 48750J 48750K 48753B 48753C 48760B 48760C 48760D 48780A 48812 48818 48830D 48832A 48832A 48832B 48832B 48832C 48840A 9011910942 9011912126 9011912131 9011912131 9011912371 9011912371 9011912372 9017910183 9017910183 9017912091 9017912091 9017912100 9017914019 9017914019 9017914069 9090119002 9090119002 9090119003 91611B0816 91651B0822
Part # Description Qty Price
42304 - CARRIER SUB-ASSY, REAR AXLE, RH
42304-33020

ACU25,MCU25

1
42304D - BOLT (FOR REAR AXLE CARRIER RH)
90901-05001

ACU2#,MCU2#

2
42304E - NUT (FOR REAR AXLE CARRIER RH)
90178-15001

ACU2#,MCU2#

2
90178-15002

ACU2#,MCU2#

2
42305 - CARRIER SUB-ASSY, REAR AXLE, LH
42305-33020

ACU25,MCU25

1
42305A - BOLT (FOR REAR AXLE CARRIER LH)
90901-05001

ACU2#,MCU2#

2
42305B - NUT (FOR REAR AXLE CARRIER LH)
90178-15002

ACU2#,MCU2#

2
90178-15001

ACU2#,MCU2#

2
48198H - CAM, CAMBER ADJUST, NO.2
48198-48010

ACU25,MCU25

2
48231A - SPRING, COIL, REAR RH
48231-48150

ACU25,MCU25

1
48231-48151

ACU25,MCU25

1
48231B - SPRING, COIL, REAR LH
48231-48150

ACU25,MCU25

1
48231-48151

ACU25,MCU25

1
48258B - INSULATOR, REAR COIL SPRING, LOWER RH
48258-32020

ACU2#,MCU2#

1
48258C - INSULATOR, REAR COIL SPRING, LOWER LH
48258-32020

ACU2#,MCU2#

1
48341A - BUMPER, REAR SPRING, NO.1 RH
48341-48010

ACU2#,MCU2#

1
48341B - BUMPER, REAR SPRING, NO.1 LH
48341-48010

ACU2#,MCU2#

1
48409 - CAM SUB-ASSY, REAR SUSPENSION TOE ADJUST
48409-32030

ACU25,MCU25

2
48409-48010

ACU25,MCU25

2
48409 - CAM SUB-ASSY, REAR SUSPENSION TOE ADJUST
48409-32030

ACU25,MCU25

2
48409-48010

ACU25,MCU25

2
48452R - PLATE, REAR SUSPENSION TOE ADJUST, NO.2
48452-32030

ACU25,MCU25

2
48530 - ABSORBER ASSY, SHOCK, REAR RH
48530-49195

ACU25,MCU25

MARK 48530-48080

1
48540 - ABSORBER ASSY, SHOCK, REAR LH
48540-49125

ACU25,MCU25

MARK 48540-48080

1
48710A - ARM ASSY, REAR SUSPENSION, NO.1 RH
48710-48020

ACU25,MCU25

1
48720A - ARM ASSY, REAR SUSPENSION, NO.1 LH
48710-48020

ACU25,MCU25

1
48730F - ARM ASSY, REAR SUSPENSION, NO.2 RH
48730-48051

ACU25,MCU25

1
48730-48050

ACU25,MCU25

1
48740F - ARM ASSY, REAR SUSPENSION, NO.2 LH
48730-48051

ACU25,MCU25

1
48730-48050

ACU25,MCU25

1
48750G - NUT(FOR REAR SUSPENSION SUPPORT)
90178-08007

ACU2#,MCU2#

6
48750H - SUPPORT ASSY, REAR SUSPENSION, RH
48750-48010

ACU25,MCU25

1
48750J - NUT(FOR REAR SUPPORT TO REAR SHOCK ABSORBER RH)
90177-14001

ACU2#,MCU2#

1
48750K - COLLAR(FOR REAR SUPPORT TO REAR SHOCK ABSORBER RH)
90387-15027

ACU2#,MCU2#

1
48753B - COVER, REAR SUSPENSION SUPOPORT, NO.1 RH
48753-33010

ACU2#,MCU2#

1
48753C - COVER, REAR SUSPENSION SUPOPORT, NO.1 LH
48753-33010

ACU2#,MCU2#

1
48760B - SUPPORT ASSY REAR SUSPENSION, LH
48760-48010

ACU25,MCU25

1
48760C - NUT(FOR REAR SUPPORT TO REAR SHOCK ABSORBER LH)
90177-14001

ACU2#,MCU2#

1
48760D - COLLAR(FOR REAR SUPPORT TO REAR SHOCK ABSORBER LH)
90387-15027

ACU2#,MCU2#

1
48780A - ROD ASSY, STRUT, REAR
48780-48010

ACU25,MCU25

2
48812 - BAR, STABILIZER, REAR
48812-48080

ACU25,MCU25

1
48818 - BUSH, STABILIZER, REAR
48818-48020

ACU25,MCU25

2
48830D - LINK ASSY, REAR STABILIZER, RH
48830-32040

ACU25,MCU25

1
48832A - BRACKET, REAR STABILIZER BAR, NO.1
48832-32050

ACU25,MCU25

LH

1
48832-32070

ACU25,MCU25

RH

1
48832-48010

ACU25,MCU25

RH

1
48832A - BRACKET, REAR STABILIZER BAR, NO.1
48832-32050

ACU25,MCU25

LH

1
48832-32070

ACU25,MCU25

RH

1
48832-48010

ACU25,MCU25

RH

1
48832B - BRACKET, REAR STABILIZER BAR, NO.2
48832-32060

ACU25,MCU25

LH

1
48832-32080

ACU25,MCU25

RH

1
48832B - BRACKET, REAR STABILIZER BAR, NO.2
48832-32060

ACU25,MCU25

LH

1
48832-32080

ACU25,MCU25

RH

1
48832C - BRACKET, REAR STABILIZER BAR, NO.3
48832-48020

ACU25,MCU25

1
48832-32090

ACU25,MCU25

1
48840A - LINK ASSY, REAR STABILIZER, LH
48830-32040

ACU25,MCU25

1
Common parts
90119-10942
90119-12126
90119-12131
90119-12371
90119-12372
90179-10183
90179-12091
90179-12100
90179-14019
90179-14069
90901-19002
90901-19003
91611-B0816
91651-B0822
