TRH223L-LEMNKX (2005)

Toyota Hiace

Production Jan 2005 - Dec 2013
Engine 2TRFE
Transmission
Displacement 2500cc
Power 168 HP (125 kW)

(0501- )KDH222,223,TRH223..LHD..GL

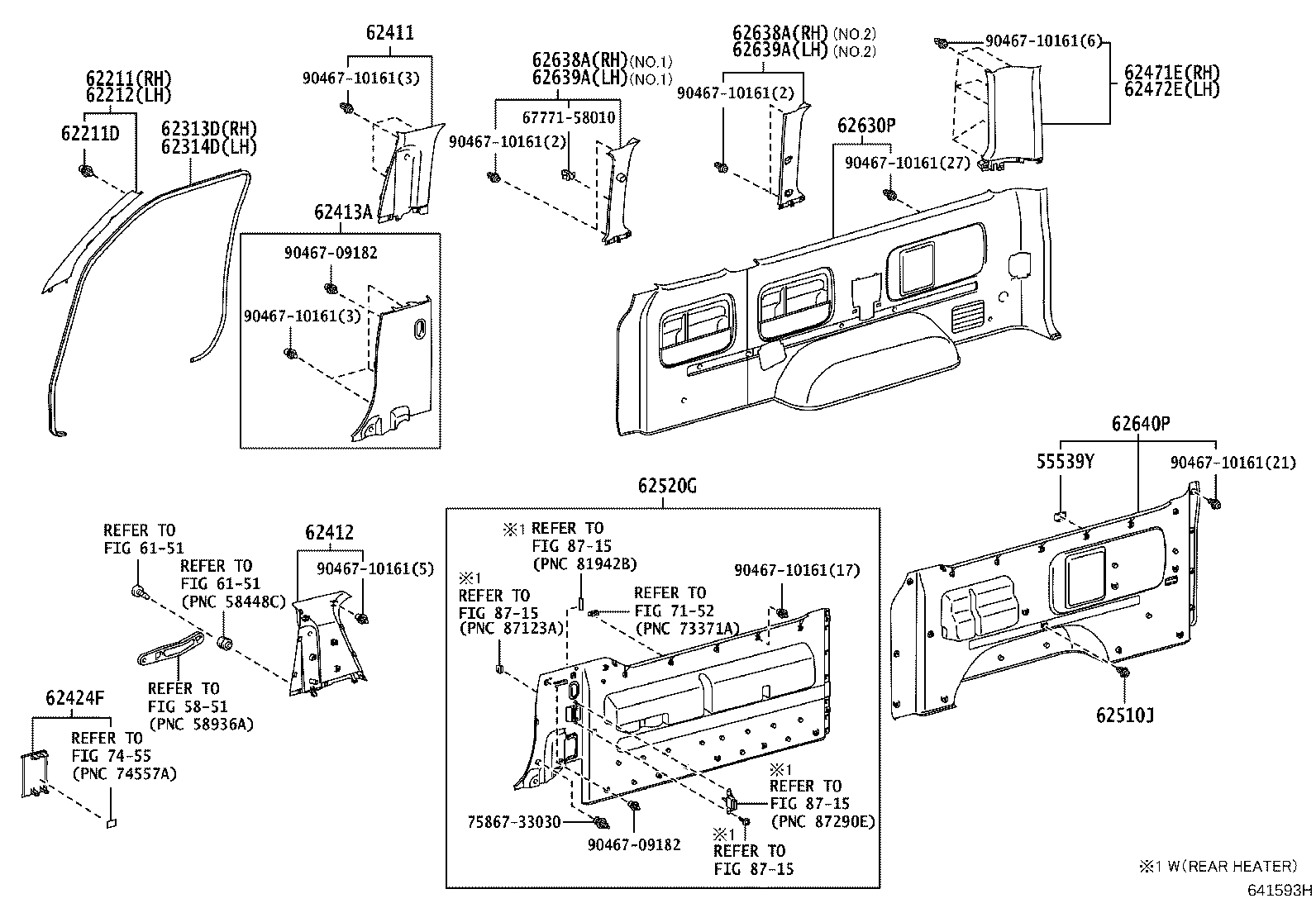

Click highlighted areas on diagram

diagram 55539Y 5851 6151 6151 62211 62211D 62212 62313D 62314D 62411 62412 62413A 62424F 62471E 62472E 62510J 62520G 62630P 62638A 62638A 62639A 62639A 62640P 6777158010 7152 7455 7586733030 8715 8715 8715 8715 9046709182 9046709182 9046710161 9046710161 9046710161 9046710161 9046710161 9046710161 9046710161 9046710161 9046710161
Part # Description Qty Price
55539Y - COVER, SPARE SWITCH HOLE
55539-28120B2

TRH223..CIS

DK.GRAY,TRIM13

1
55539-28120B4

TRH213..09S;TRH213..GL..VN;TRH213..RHD..GL;KDH212,222,TRH223..GL

GRAY,TRIM1#

1
55539-28120B4

TRH223..CIS

GRAY,TRIM12

1
62211 - GARNISH, FRONT PILLAR, RH
62210-26050B0

TRH223;KDH202..MA;KDH202,212,222,LH212,222,TRH20#,213,221..(HRF,SMRF)..(03S,09S,10S,11S,12S,16S)

LT.GRAY,TRIM1#

1
62210-26051B0

KDH202..MA,TH;KDH201,TRH201..SP..06S;KDH202,223,TRH213,223..(HRF,SMRF)..(ARL,CIS,GCC,GEN,RUS,SA,TH,VN);KDH212,220,221,222,LH212,222,TRH20#,221..(HRF,SMRF)..(ARL,GCC,GEN,MA,SA,VN)

LT.GRAY,TRIM1#

1
62211D - CLIP(FOR FRONT BODY PILLAR GARNISH)
90467-10161

KDH202..MA,TH;KDH201..SP..06S;KDH223,TRH213,223;KDH203,221,TRH200,203..RHD..(03S,06S,12S);KDH202,212,220,222,LH212,222,TRH201,221..(HRF,SMRF)..(ARL,GCC,GEN,SA,VN)

2
62212 - GARNISH, FRONT PILLAR, LH
62220-26030B0

KDH202..MA;TRH223..ARL,CIS,GEN;TRH221..SP..(ARL,GEN);KDH202,212,222,LH212,222,TRH203,213..(HRF,SMRF)..(10S,11S,12S,16S)..GEN

LT.GRAY,TRIM1#

1
62220-26031B0

KDH202..MA,TH;TRH213..LHD..10S;TRH221..SP..(ARL,GEN);KDH201,TRH201..SP..06S;KDH202,223,TRH223..HRF..(ARL,CIS,GEN,RUS,TH);KDH212,TRH213..(11S,15S,16S)..(GEN,SA,TH,VN);KDH220,221,222,LH212,222,TRH203..(HRF,SMRF)..(ARL,GEN,MA)

LT.GRAY,TRIM1#

1
62313D - TRIM, FRONT DOOR OPENING, RH
62313-26010C0

KDH212,222..4D..(ARL,GCC,GEN,SA,VN);KDH20#,220,221,223,LH20#,212,222,TRH20#,213,22#..03S,06S,09S,10S,12S,13S,14S,15S,16S

BLACK,TRIM1#

1
62314D - TRIM, FRONT DOOR OPENING, LH
62314-26010C0

KDH212,222..4D..(ARL,GCC,GEN,SA,VN);KDH20#,220,221,223,LH20#,212,222,TRH20#,213,22#..03S,06S,09S,10S,12S,13S,14S,15S,16S

BLACK,TRIM1#

1
62411 - GARNISH, CENTER PILLAR, RH
62410-26120B0

TRH223..12S,13S

LT.GRAY,TRIM1#

1
62410-26121B0

TRH223..4FC..GL;KDH223,TRH223..12S

LT.GRAY,TRIM1#

1
62410-26122B0

KDH222,223,TRH223..LHD..GL

LT.GRAY,TRIM1#

1
62412 - GARNISH, CENTER PILLAR, LH
62420-26090B0

KDH212,222,TRH213,223..4D..GL

LT.GRAY,TRIM1#

1
62420-26091B0

TRH223..4FC..GL;KDH223,TRH213,223..LHD..(10S,12S)

LT.GRAY,TRIM1#

1
62420-26092B0

KDH212,222,223,TRH213,223..LHD..4D..GL

LT.GRAY,TRIM1#

1
62413A - GARNISH, CENTER PILLAR, LOWER RH
62413-26240B0

TRH213,223..10S,12S,13S

GRAY,TRIM1#

1
62413-26241B0

TRH213,223..LHD..(10S,12S,13S)

GRAY,TRIM1#

1
62413-26241B1

KDH212,222,TRH213,223..LHD..4D..GL

DK.GRAY,TRIM1#

1
62424F - COVER, CENTER PILLAR GARNISH, LOWER LH
62424-26030B1

KDH212..4FC;TRH223..RHD;TRH223..12S,13S;TRH223..LHD..STD;KDH222..STD..GCC;KDH212..10S,15S,16S;KDH222..ARL,GEN,SA,TH;KDH20#,220,221,223,LH20#,212,222,TRH20#,213,221..03S,06S,10S,11S,12S,14S,15S,16S

GRAY,TRIM1#

1
62424-26030B0

KDH20#,212,22#,LH20#,212,222,TRH20#,213,22#

DK.GRAY,TRIM1#

1
62471E - GARNISH, ROOF SIDE, INNER UPPER RH
62471-26271B0

KDH212..4FC;KDH212..GL..SA;KDH222,223,TRH213,223..(10S,11S,12S,13S,14S)..GL

LT.GRAY,TRIM1#

1
62471-26270B0

KDH212..4FC;TRH213,223..10S,12S,13S

LT.GRAY,TRIM1#

1
62471-26272B0

KDH212..SA;KDH212..4FC;KDH222,223,TRH213,223..(10S,11S,12S,13S,14S)..GL

LT.GRAY,TRIM1#

1
62472E - GARNISH, ROOF SIDE, INNER UPPER LH
62472-26240B0

KDH212..4FC;TRH213,223..10S,12S,13S

LT.GRAY,TRIM1#

1
62472-26241B0

KDH212..4FC;KDH212..GL..SA;KDH222,223,TRH213,223..(10S,11S,12S,13S,14S)..GL

LT.GRAY,TRIM1#

1
62472-26242B0

KDH212..SA;KDH212..4FC;KDH222,223,TRH213,223..(10S,11S,12S,13S,14S)..GL

LT.GRAY,TRIM1#

1
62510J - RETAINER, QUARTER TRIM
67771-26230B0

TRH213..LHD..GL;KDH212,222,TRH223..4D..(11S,12S,13S,14S,16S)..GL

GRAY,TRIM1#

2
67771-26230B2

TRH213..LHD..GL;KDH212,222,223,TRH223..4D..(11S,12S,13S,14S,16S)..GL

DK.GRAY,TRIM1#

2
62520G - TRIM ASSY, SIDE NO.1, LH
62520-26280B2

TRH213,223..LHD..(10S,12S,13S)

GRAY,TRIM1#

1
62520-26281B1

TRH213,223..LHD..(10S,12S,13S)

GRAY,TRIM1#

1
62520-26281B3

KDH223,TRH213,223..LHD..(10S,12S,13S)

DK.GRAY,TRIM1#

1
62630P - PANEL ASSY, QUARTER TRIM, REAR RH
62630-26A10B1

TRH223..CIS

GRAY,TRIM1#

1
62630-26A10B1

TRH223..CIS

GRAY,TRIM12

1
62630-26A10B2

TRH223..CIS

DK.GRAY,TRIM13

1
62638A - GARNISH, QUARTER PILLAR, RH
62638-26110B0

KDH222,TRH223..GL

LT.GRAY,TRIM1#,NO.2

1
62638-26111B0

KDH222,223,TRH223..LHD..GL

LT.GRAY,TRIM1#,NO.2

1
62638-26060B0

KDH222,223,TRH223..(12S,14S,16S)..GL

LT.GRAY,TRIM1#,NO.1

1
62638-26112B0

KDH222,223,TRH223..LHD..GL

LT.GRAY,TRIM1#,NO.2

1
62638A - GARNISH, QUARTER PILLAR, RH
62638-26110B0

KDH222,TRH223..GL

LT.GRAY,TRIM1#,NO.2

1
62638-26111B0

KDH222,223,TRH223..LHD..GL

LT.GRAY,TRIM1#,NO.2

1
62638-26060B0

KDH222,223,TRH223..(12S,14S,16S)..GL

LT.GRAY,TRIM1#,NO.1

1
62638-26112B0

KDH222,223,TRH223..LHD..GL

LT.GRAY,TRIM1#,NO.2

1
62639A - GARNISH, QUARTER PILLAR, LH
62639-26050B0

TRH223..12S,13S

LT.GRAY,TRIM1#,NO.1

1
62639-26061B0

KDH222,223,TRH223..(12S,13S,14S)..GL

LT.GRAY,TRIM1#,NO.2

1
62639-26060B0

TRH223..12S,13S

LT.GRAY,TRIM1#,NO.2

1
62639-26051B0

KDH223,TRH223..12S,13S

LT.GRAY,TRIM1#,NO.1

1
62639-26062B0

KDH222,223,TRH223..(12S,13S,14S)..GL

LT.GRAY,TRIM1#,NO.2

1
62639A - GARNISH, QUARTER PILLAR, LH
62639-26050B0

TRH223..12S,13S

LT.GRAY,TRIM1#,NO.1

1
62639-26061B0

KDH222,223,TRH223..(12S,13S,14S)..GL

LT.GRAY,TRIM1#,NO.2

1
62639-26060B0

TRH223..12S,13S

LT.GRAY,TRIM1#,NO.2

1
62639-26051B0

KDH223,TRH223..12S,13S

LT.GRAY,TRIM1#,NO.1

1
62639-26062B0

KDH222,223,TRH223..(12S,13S,14S)..GL

LT.GRAY,TRIM1#,NO.2

1
62640P - PANEL ASSY, QUARTER TRIM, REAR LH
62640-26A30B2

TRH223..12S,13S

GRAY,TRIM1#

1
62640-26A31B1

TRH223..12S,13S

GRAY,TRIM1#

1
62640-26A31B2

KDH223,TRH223..12S,13S

DK.GRAY,TRIM1#

1
Common parts
67771-58010
75867-33030
90467-09182
90467-10161
Linked diagrams
5851
6151
7152
7455
8715
