AE82L-EGMQFA (1986)

Toyota Corolla Fx

Production Sep 1986 - Aug 1988
Engine 4AGELC
Transmission MTM
Displacement 2500cc
Power 168 HP (125 kW)

(8609- )

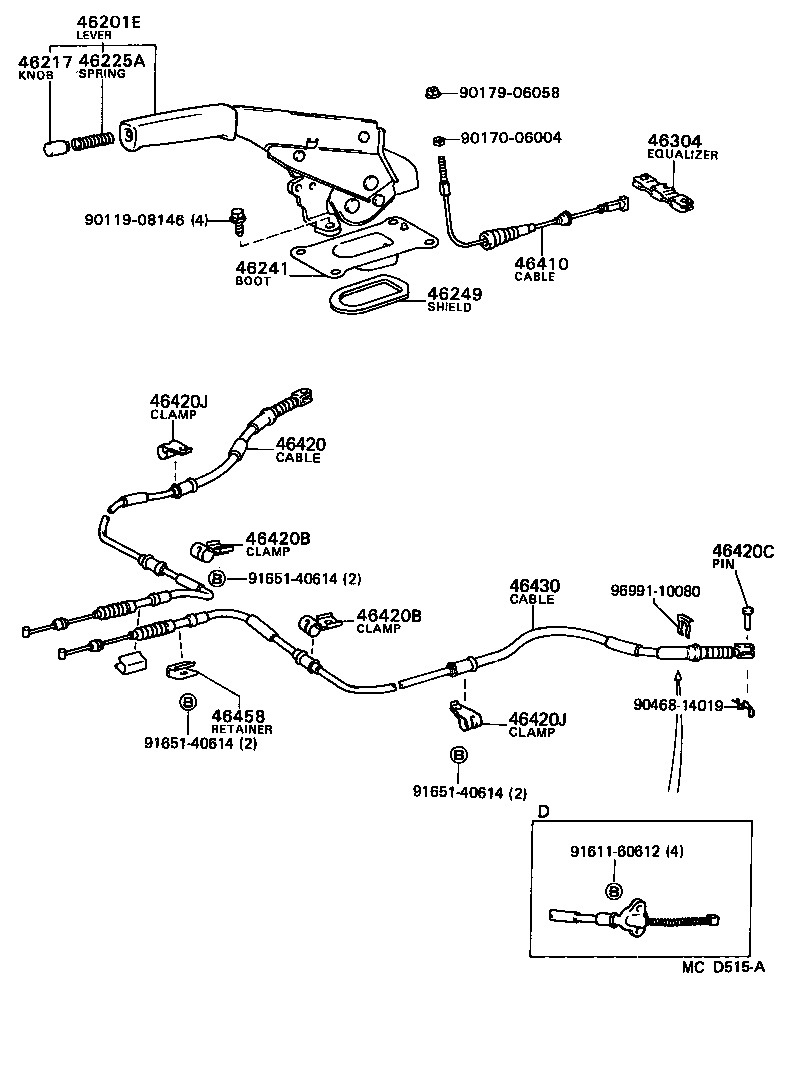

Click highlighted areas on diagram

diagram 46201E 46217 46225A 46241 46249 46304 46410 46420 46420B 46420B 46420C 46420J 46420J 46430 46458 9011908146 9017006004 9017906058 9046814019 9161160612 9165140614 9165140614 9165140614 9699110080
Part # Description Qty Price
46201E - LEVER SUB-ASSY, PARKING BRAKE
46201-02011J9

AE82..GTS,Q

BLUE,DARK BLUE

1
46201-02010J9

AE82..GTS,Q

BLUE,DARK BLUE

1
46201-02011P8

AE82..GTS,Q

CHARCOAL,CHARCOAL

1
46201-02010P8

AE82..GTS,Q

CHARCOAL,CHARCOAL

1
46217 - KNOB, PARKING BRAKE RELEASE ROD
46217-01011P8

AE82

CHARCOAL,CHARCOAL

1
46217-01030P8

AE82

CHARCOAL,CHARCOAL

1
46217-01011J9

AE82

BLUE,DARK BLUE

1
46217-01030J9

AE82

BLUE,DARK BLUE

1
46225A - SPRING, COMPRESSION(FOR PARKING BRAKE PAWL ROD)
90501-10069

AE82

1
46241 - BOOT, PARKING BRAKE LEVER
46241-32010

AE82

1
46249 - SHIELD, PARKING BRAKE HOLE
46249-32010

AE82

1
46304 - EQUALIZER SUB-ASSY, PARKING BRAKE
46341-12010

AE82

1
46410 - CABLE ASSY, PARKING BRAKE, NO.1
46410-12150

AE82..GTS,Q

1
46420 - CABLE ASSY, PARKING BRAKE, NO.2
46420-12330

AE82..GTS,Q

1
46420B - CLAMP, NO.2(FOR PARKING BRAKE CABLE)
90949-01112

AE82

2
46420B - CLAMP, NO.2(FOR PARKING BRAKE CABLE)
90949-01112

AE82

2
46420C - PIN, W/HOLE(FOR PARKING BRAKE CABLE)
90240-08040

AE82..GTS,Q

2
46420J - CLAMP, NO.3(FOR PARKING BRAKE CABLE)
90949-01015

AE82

2
46420J - CLAMP, NO.3(FOR PARKING BRAKE CABLE)
90949-01015

AE82

2
46430 - CABLE ASSY, PARKING BRAKE, NO.3
46430-12230

AE82..GTS,Q

1
46458 - RETAINER, CABLE
46458-20020

AE82

2
Common parts
90119-08146
90170-06004
90179-06058
90468-14019
91611-60612
91651-40614
96991-10080
