KE35L-KDA (1974)

Toyota Corolla

Production Aug 1974 - Aug 1977
Engine 3KC
Transmission 4F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(7408-7908)KE3#,TE3#

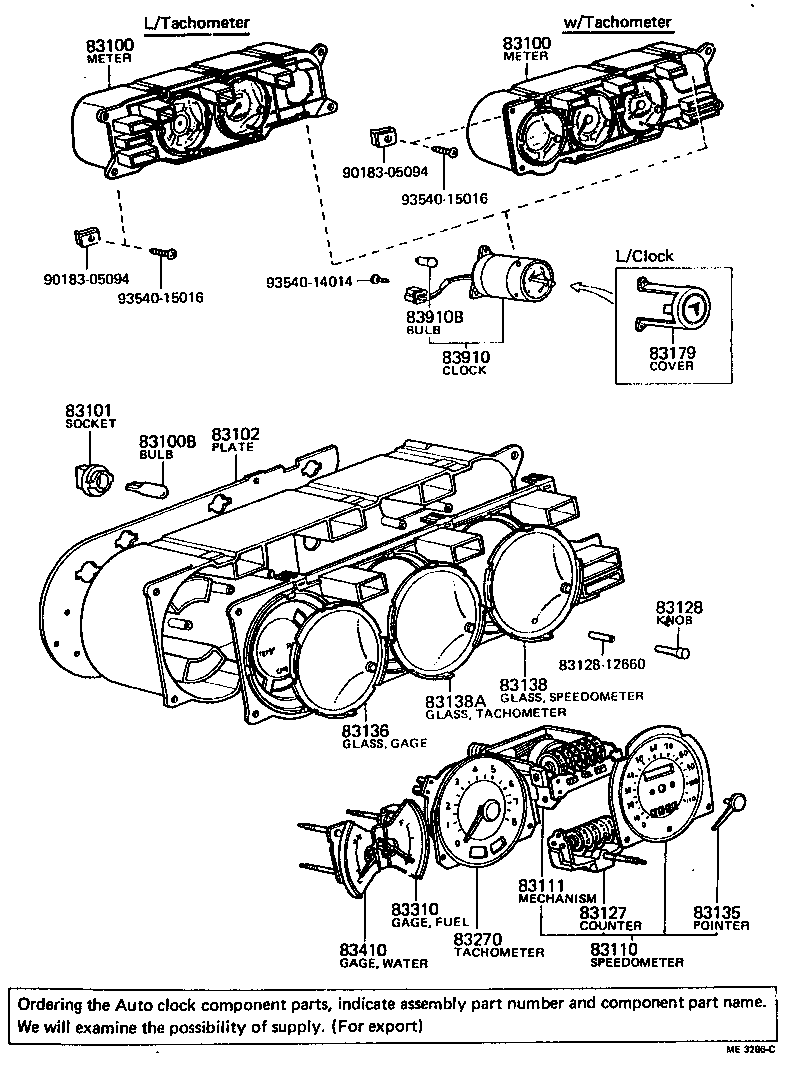

Click highlighted areas on diagram

diagram 83100 83100 83100B 83101 83102 83110 83111 83127 83128 8312812660 83135 83136 83138 83138A 83179 83270 83310 83410 83910 83910B 9018305094 9018305094 9354014014 9354015016 9354015016
Part # Description Qty Price
83100 - METER ASSY, COMBINATION
83100-12860

KE35,TE3#..DLX

1
83100-12860

KE35

1
83100-12861

KE35

1
83100-12862

KE35

1
83100 - METER ASSY, COMBINATION
83100-12860

KE35,TE3#..DLX

1
83100-12860

KE35

1
83100-12861

KE35

1
83100-12862

KE35

1
83100B - BULB, COMBINATION METER, NO.1
99132-12034

KE3#,50,TE3#,51

12V 3.4W

12
83101 - SOCKET SUB-ASSY, COMBINATION METER BULB
83101-10010

KE3#,50,TE3#,51

12
83102 - PLATE SUB-ASSY, COMBINATION METER CIRCUIT, NO.1
83247-12090

KE3#

1
83247-12400

KE3#

1
83110 - SPEEDOMETER ASSY
83110-12450

KE35,TE3#..DLX

1
83110-12450

KE35

1
83241-12190

KE35,TE3#,51..DLX,SR5

1
83110-12451

KE35

1
83111 - MECHANISM, SPEEDOMETER
83111-12520

KE35,TE3#..DLX,SR5

1
83111-12520

KE35

1
83111-12560

KE35,TE3#,51..DLX,SR5

1
83127 - COUNTER, TRIP
83127-12860

KE35,TE3#,51..DLX,SR5

1
83128 - KNOB, TRIP COUNTER
83128-12650

KE35,50,TE3#,51..DLX,SR5

1
83135 - POINTER, SPEEDOMETER
83135-12220

KE3#,TE3#,51

1
83136 - GLASS, GAGE METER
83138-12640

KE3#,TE3#

1
83138 - GLASS, SPEEDOMETER
83138-12650

KE35,50,TE3#,51..DLX,SR5

1
83179 - COVER, COMBINATION METER, HOLE
83179-12010

KE3#,TE3#

L/CLOCK

1
83310 - GAGE ASSY, FUEL RECEIVER
83243-12010

KE3#,TE3#

1
83410 - GAGE ASSY, WATER TEMPERATURE RECEIVER
83244-12010

KE3#,TE3#

1
83244-12011

KE3#,TE3#

1
83910 - CLOCK ASSY
83910-12090

KE3#,TE3#

JECO

1
83910-12030

KE3#,TE3#

CITIZEN

1
83910B - BULB, CLOCK INDICATOR
99132-11034

KE3#,50,TE3#,51

12V 3.4W

1
Common parts
83128-12660
90183-05094
93540-14014
93540-15016

(7408-7908)

Click highlighted areas on diagram

diagram 83251 83400 83400B 83400G 83401 83402 83510 83550A 83550A 83550A 83550B 83550B 83550V 83560 83610 83710 9018305094 9020107069 9030306017 9046106012 9046110179 9046315617 9048013290 9161140816 9165640616 9354015016 9646106034
Part # Description Qty Price
83710 - CABLE ASSY, SPEEDOMETER DRIVE, NO.1
83710-19215

KE3#,50

L=1850

1
Common parts
90183-05094
90201-07069
90303-06017
90461-06012
90461-10179
90463-15617
90480-13290
91611-40816
91656-40616
93540-15016
96461-06034
