KE30L-KBA (1976)

Toyota Corolla

Production Aug 1976 - Aug 1979
Engine 3KC
Transmission 4F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(7608-7908)3KC..KE30..SPL

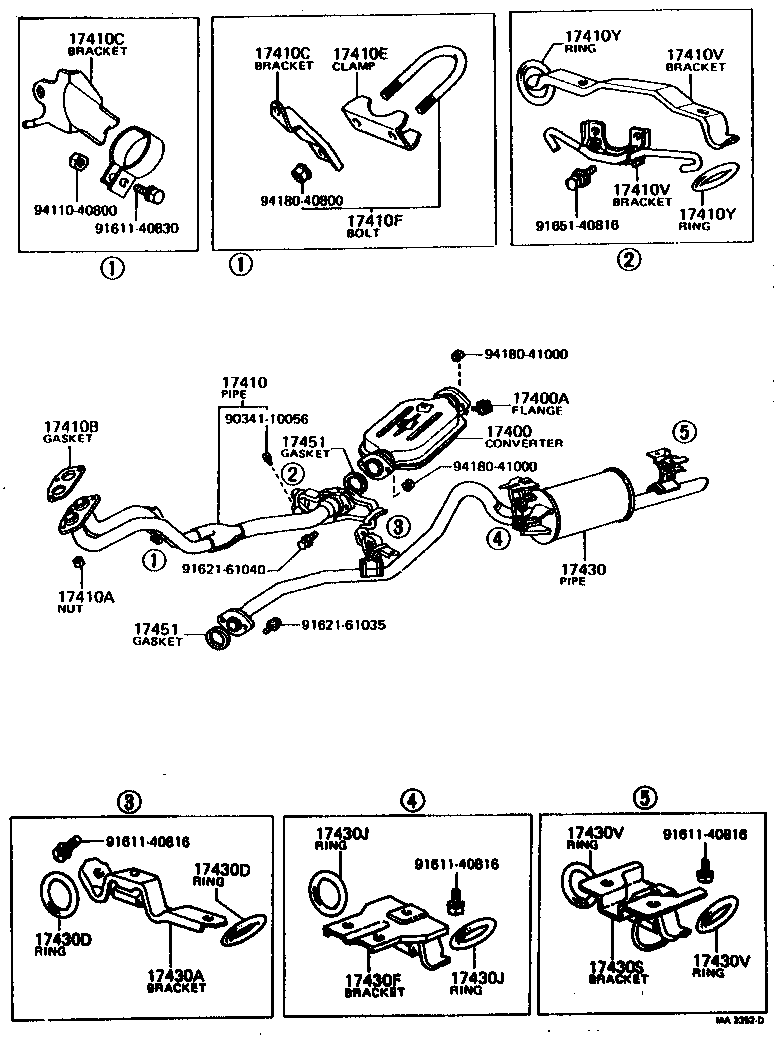

Click highlighted areas on diagram

diagram 17400 17400A 17410 17410A 17410B 17410C 17410C 17410E 17410F 17410V 17410V 17410Y 17410Y 17430 17430A 17430D 17430D 17430F 17430J 17430J 17430S 17430V 17430V 17451 17451 9034110056 9161140816 9161140816 9161140816 9161140830 9162161035 9162161040 9165140816 9411040800 9418040800 9418041000 9418041000
Part # Description Qty Price
17400 - CONVERTER ASSY, W/CATALYST
17400-24012

3KC..KE30..USA

1
17400-24030

3KC..KE30..USA

1
17400A - FLANGE, THERMOSENSER INLET
18491-38020

3KC..KE30..USA

1
18491-38020

3KC..KE30..USA

1
17410 - PIPE ASSY, EXHAUST, FRONT
17410-24160

3KC..KE30..USA

1
17410-24161

3KC..KE30..USA

1
17410A - NUT, EXHAUST PIPE SET STUD BOLT
90179-10118

3KC,2TC..KE3#,TE3#

3
90179-10010

3KC,2TC..KE3#,50,TE3#,51

3
17410B - GASKET, EXHAUST PIPE
90917-06005

3KC..KE30..USA

1
17451-22010

3KC..KE3#,50

1
17410C - BRACKET, EXHAUST PIPE FRONT (FOR FRONT)
17571-26070

3KC..KE30..USA

1
17571-24040

3KC..KE3#,50

1
17571-24041

3KC..KE30,50

1
17410C - BRACKET, EXHAUST PIPE FRONT (FOR FRONT)
17571-26070

3KC..KE30..USA

1
17571-24040

3KC..KE3#,50

1
17571-24041

3KC..KE30,50

1
17410E - CLAMP NO.1, EXHAUST PIPE FRONT (FOR FRONT)
90917-04019

3KC..KE3#,50

1
17410F - BOLT OR RING, EXHAUST PIPE FRONT (FOR FRONT)
90117-08199

3KC..KE3#,50

1
17410V - BRACKET, EXHAUST PIPE FRONT (FOR REAR)
17587-26011

3KC..KE30..USA

FRAME SIDE

1
17505-24010

3KC..KE30..USA

MUFFLER SIDE

1
17505-26020

3KC..KE30..USA

MUFFLER SIDE

1
17505-26020

3KC..KE30..USA

MUFFLER SIDE

1
17587-26011

3KC..KE30..USA

FRAME SIDE

1
17587-26040

3KC..KE30..USA

FRAME SIDE

1
17410V - BRACKET, EXHAUST PIPE FRONT (FOR REAR)
17587-26011

3KC..KE30..USA

FRAME SIDE

1
17505-24010

3KC..KE30..USA

MUFFLER SIDE

1
17505-26020

3KC..KE30..USA

MUFFLER SIDE

1
17505-26020

3KC..KE30..USA

MUFFLER SIDE

1
17587-26011

3KC..KE30..USA

FRAME SIDE

1
17587-26040

3KC..KE30..USA

FRAME SIDE

1
17410Y - BOLT OR RING, EXHAUST PIPE FRONT (FOR REAR)
90301-34207

3KC..KE30..USA

2
90301-34207

3KC..KE30..USA

CAL.& H.A.

2
17410Y - BOLT OR RING, EXHAUST PIPE FRONT (FOR REAR)
90301-34207

3KC..KE30..USA

2
90301-34207

3KC..KE30..USA

CAL.& H.A.

2
17430 - PIPE ASSY, EXHAUST, TAIL
17430-24080

3KC..KE30..USA

1
17430-24080

3KC..KE30..USA

1
17430A - BRACKET, EXHAUST TAIL PIPE(FOR FRONT)
17506-24010

3KC,2TC..KE3#,TE31,37,51..CP,HT,SED

1
17506-24010

3KC,2TC..KE3#,TE31,37,51..CP,HT,SED

1
17430D - BOLT OR RING, EXHAUST TAIL PIPE (FOR FRONT)
90301-34207

3KC..KE30..USA

2
90301-34172

3KC..KE3#

CANADA SPEC.

2
90301-34207

3KC..KE30

2
90301-34207

3KC..KE30..USA

2
17430D - BOLT OR RING, EXHAUST TAIL PIPE (FOR FRONT)
90301-34207

3KC..KE30..USA

2
90301-34172

3KC..KE3#

CANADA SPEC.

2
90301-34207

3KC..KE30

2
90301-34207

3KC..KE30..USA

2
17430F - BRACKET, EXHAUST TAIL PIPE(FOR CENTER)
17507-24010

3KC,2TC..KE3#,TE31,37,51..CP,HT,SED

1
17430J - BOLT OR RING, EXHAUST TAIL PIPE(FOR CENTER)
90301-34207

3KC..KE30..USA

2
90301-34207

3KC..KE30..USA

CANADA SPEC.

2
90301-34207

3KC..KE30

2
90301-34172

3KC..KE3#

CANADA SPEC.

2
17430J - BOLT OR RING, EXHAUST TAIL PIPE(FOR CENTER)
90301-34207

3KC..KE30..USA

2
90301-34207

3KC..KE30..USA

CANADA SPEC.

2
90301-34207

3KC..KE30

2
90301-34172

3KC..KE3#

CANADA SPEC.

2
17430S - BRACKET, EXHAUST TAIL PIPE (FOR REAR)
17508-26030

3KC..KE30..USA

1
17508-24030

3KC..KE3#

1
17430V - BOLT OR RING, EXHAUST TAIL PIPE (FOR REAR)
90301-34207

3KC..KE30..USA

2
90301-34207

3KC..KE30..USA

2
17430V - BOLT OR RING, EXHAUST TAIL PIPE (FOR REAR)
90301-34207

3KC..KE30..USA

2
90301-34207

3KC..KE30..USA

2
17451 - GASKET, EXHAUST PIPE
90917-06004

3KC..KE30..USA

FOR REAR

1
90917-06004

3KC..KE30..USA

FOR REAR

1
90917-06018

3KC..KE30..USA

FOR FRONT

1
90917-06018

3KC..KE30..USA

FOR FRONT

1
17451 - GASKET, EXHAUST PIPE
90917-06004

3KC..KE30..USA

FOR REAR

1
90917-06004

3KC..KE30..USA

FOR REAR

1
90917-06018

3KC..KE30..USA

FOR FRONT

1
90917-06018

3KC..KE30..USA

FOR FRONT

1
Common parts
90341-10056
91611-40816
91611-40830
91621-61035
91621-61040
91651-40816
94110-40800
94180-40800
94180-41000
