ZZE130L-DEMNKA (2002)

Toyota Corolla/Matrix (Nap)

Production Jan 2002 - Jan 2008
Engine 1ZZFE
Transmission 5F MTM
Displacement 2500cc
Power 168 HP (125 kW)

(0201- )NAP

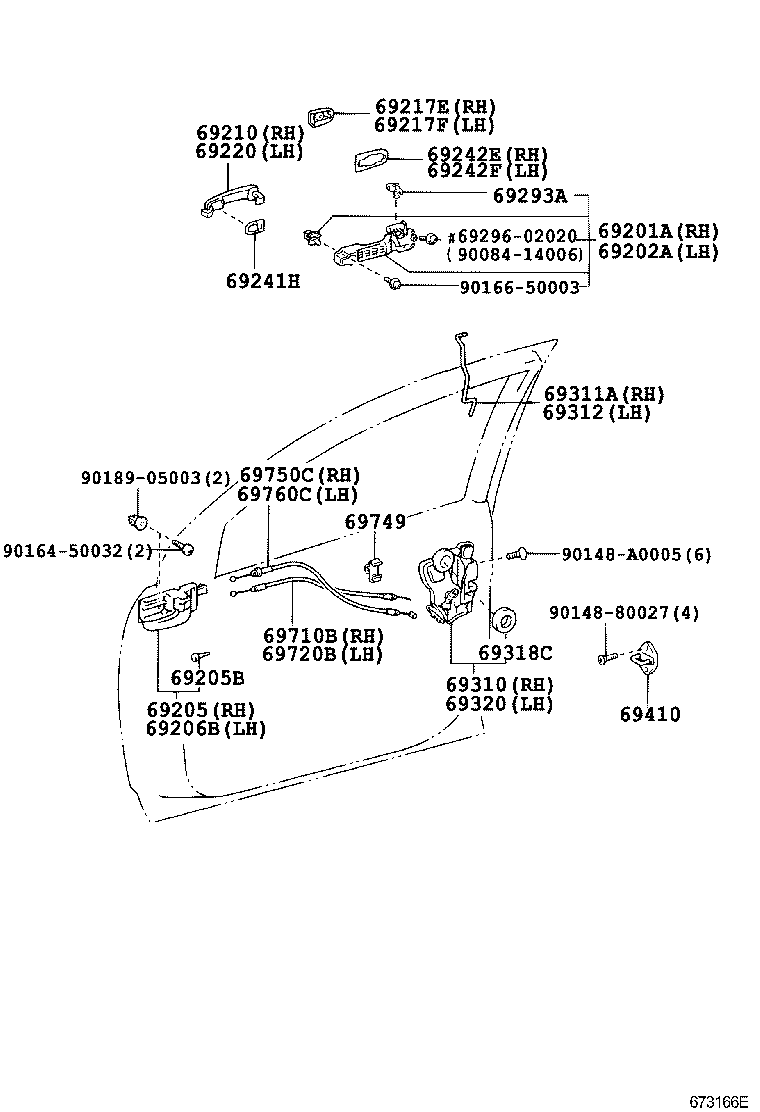

Click highlighted areas on diagram

diagram 69201A 69202A 69205 69205B 69206B 69210 69217E 69217F 69220 69241H 69242E 69242F 69293A 6929602020 69310 69311A 69312 69318C 69320 69410 69710B 69720B 69749 69750C 69760C 9008414006 9014880027 90148A0005 9016450032 9016650003 9018905003
Part # Description Qty Price
69201A - FRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, RH
69201-AA010

ZZE130..NAP

1
69201-AA010

ZZE130,131..NAP

1
69201-AA011

ZZE130..NAP

1
69202A - FRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, LH
69202-AA010

ZZE130..NAP

1
69202-AA010

ZZE130,131..NAP

1
69202-AA011

ZZE130..NAP

1
69205 - HANDLE SUB-ASSY, FRONT DOOR INSIDE, RH
69205-02100B0

ZZE130..NAP..(CE,LE)

STONE,TRIM1#

1
69205-02090B0

ZZE130..NAP..S

DK.GRAY,TRIM1#

1
69205-02090E0

ZZE130..NAP..LE

*CR,MD.NEUTRAL BONE,TRIM4#

1
69205-02090E0

ZZE130..NAP..LE

*CR,MD.NEUTRAL BONE,TRIM4#

1
69205-02100B0

ZZE130..NAP..(CE,LE)

STONE,TRIM1#

1
69205-02100E0

ZZE130..NAP..(CE,LE)

MD.NEUTRAL BONE,TRIM4#

1
69205-02100E0

ZZE130..NAP..(CE,LE)

MD.NEUTRAL BONE,TRIM4#

1
69205-02090B0

ZZE130,131..NAP..S

*CR,DK.GRAY,TRIM1#

1
69205B - CUSHION(FOR FRONT DOOR INSIDE HANDLE)
90080-54005

ZZE130..NAP

2
90080-54005

ZZE130..NAP

4
69206B - HANDLE SUB-ASSY, FRONT DOOR INSIDE, LH
69206-02090B0

ZZE130..NAP..S

DK.GRAY,TRIM1#

1
69206-02100B0

ZZE130..NAP..(CE,LE)

STONE,TRIM1#

1
69206-02090E0

ZZE130..NAP..LE

*CR,MD.NEUTRAL BONE,TRIM4#

1
69206-02090B0

ZZE130,131..NAP..S

*CR,DK.GRAY,TRIM1#

1
69206-02100E0

ZZE130..NAP..(CE,LE)

MD.NEUTRAL BONE,TRIM4#

1
69206-02090E0

ZZE130..NAP..LE

*CR,MD.NEUTRAL BONE,TRIM4#

1
69206-02100B0

ZZE130..NAP..(CE,LE)

STONE,TRIM1#

1
69206-02100E0

ZZE130..NAP..(CE,LE)

MD.NEUTRAL BONE,TRIM4#

1
69210 - HANDLE ASSY, FRONT DOOR, OUTSIDE RH
69211-AA020D2

ZZE130..NAP..LE..CND;ZZE130..NAP..(CE,LE)..USA

CHAMPAGNE M.M.,3M5

1
69211-AA020C1

ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

BLACK MC.,209

1
69211-AA020J2

ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

DK.BLUE M.M.,8P4

1
69211-AA020A0

ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

SUPER WHITE 2,040

1
69211-AA020B2

ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

CHARCOAL GRAY ME.,1E6

1
69211-AA020G1

ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

GRAYISH GREEN M.M.OP.,6R6

1
69211-AA020B0

ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

SILVER ME.,1C8

1
69211-AA020E0

ZZE130..NAP..LE..CND;ZZE130..NAP..(CE,LE)..USA

BEIGE M. M.,4Q2

1
69211-AA020D3

ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

RED M.M.,3P1

1
69211-AA020H0

ZZE130..NAP..LE..CND;ZZE130..NAP..(CE,LE)..USA

TURQUOISE M.M.,775

1
69211-AA020A0

ZZE131..NAP;ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

SUPER WHITE 2,040

1
69211-AA020B3

ZZE131..NAP;ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

SILVER M.M.,1E7

1
69211-AA020E0

ZZE130..NAP..LE..CND;ZZE130..NAP..(CE,LE)..USA

BEIGE M. M.,4Q2

1
69211-AA020J2

ZZE131..NAP;ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

DK.BLUE M.M.,8P4

1
69211-AA020J7

ZZE130..NAP..S

BLUE ME.,8P1

1
69211-AA020D3

ZZE131..NAP;ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

RED M.M.,3P1

1
69211-AA020B1

ZZE131..NAP;ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

GRAY M.M.,1E3

1
69211-AA020C1

ZZE131..NAP;ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

BLACK MC.,209

1
69217E - COVER, FRONT DOOR OUTSIDE HANDLE, RH
69227-AA010D2

ZZE130..NAP..LE..CND;ZZE130..NAP..(CE,LE)..USA

CHAMPAGNE M.M.,3M5

1
69227-AA010B2

ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

CHARCOAL GRAY ME.,1E6

1
69227-AA010A0

ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

SUPER WHITE 2,040

1
69227-AA010B0

ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

SILVER ME.,1C8

1
69227-AA010D3

ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

RED M.M.,3P1

1
69227-AA010E0

ZZE130..NAP..LE..CND;ZZE130..NAP..(CE,LE)..USA

BEIGE M. M.,4Q2

1
69227-AA010G1

ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

GRAYISH GREEN M.M.OP.,6R6

1
69227-AA010H0

ZZE130..NAP..LE..CND;ZZE130..NAP..(CE,LE)..USA

TURQUOISE M.M.,775

1
69227-AA010J2

ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

DK.BLUE M.M.,8P4

1
69227-AA010B3

ZZE131..NAP;ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

SILVER M.M.,1E7

1
69227-AA010C1

ZZE131..NAP;ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

BLACK MC.,209

1
69227-AA010C1

ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

BLACK MC.,209

1
69227-AA010D3

ZZE131..NAP;ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

RED M.M.,3P1

1
69227-AA010A0

ZZE131..NAP;ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

SUPER WHITE 2,040

1
69227-AA010E0

ZZE130..NAP..LE..CND;ZZE130..NAP..(CE,LE)..USA

BEIGE M. M.,4Q2

1
69227-AA010B1

ZZE131..NAP;ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

GRAY M.M.,1E3

1
69227-AA010J7

ZZE130..NAP..S

BLUE ME.,8P1

1
69227-AA010J2

ZZE131..NAP;ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

DK.BLUE M.M.,8P4

1
69217F - COVER, FRONT DOOR OUTSIDE HANDLE, LH
69227-AA010D2

ZZE130..NAP..LE..CND;ZZE130..NAP..(CE,LE)..USA

CHAMPAGNE M.M.,3M5

1
69227-AA010C1

ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

BLACK MC.,209

1
69227-AA010J2

ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

DK.BLUE M.M.,8P4

1
69227-AA010E0

ZZE130..NAP..LE..CND;ZZE130..NAP..(CE,LE)..USA

BEIGE M. M.,4Q2

1
69227-AA010B2

ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

CHARCOAL GRAY ME.,1E6

1
69227-AA010A0

ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

SUPER WHITE 2,040

1
69227-AA010B0

ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

SILVER ME.,1C8

1
69227-AA010G1

ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

GRAYISH GREEN M.M.OP.,6R6

1
69227-AA010D3

ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

RED M.M.,3P1

1
69227-AA010D3

ZZE131..NAP;ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

RED M.M.,3P1

1
69227-AA010B1

ZZE131..NAP;ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

GRAY M.M.,1E3

1
69227-AA010J7

ZZE130..NAP..S

BLUE ME.,8P1

1
69227-AA010J2

ZZE131..NAP;ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

DK.BLUE M.M.,8P4

1
69227-AA010A0

ZZE131..NAP;ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

SUPER WHITE 2,040

1
69227-AA010H0

ZZE130..NAP..LE..CND;ZZE130..NAP..(CE,LE)..USA

TURQUOISE M.M.,775

1
69227-AA010B3

ZZE131..NAP;ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

SILVER M.M.,1E7

1
69227-AA010C1

ZZE131..NAP;ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

BLACK MC.,209

1
69227-AA010E0

ZZE130..NAP..LE..CND;ZZE130..NAP..(CE,LE)..USA

BEIGE M. M.,4Q2

1
69220 - HANDLE ASSY, FRONT DOOR OUTSIDE, LH
69211-AA020B0

ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

SILVER ME.,1C8

1
69211-AA020B2

ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

CHARCOAL GRAY ME.,1E6

1
69211-AA020C1

ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

BLACK MC.,209

1
69211-AA020J2

ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

DK.BLUE M.M.,8P4

1
69211-AA020E0

ZZE130..NAP..LE..CND;ZZE130..NAP..(CE,LE)..USA

BEIGE M. M.,4Q2

1
69211-AA020D2

ZZE130..NAP..LE..CND;ZZE130..NAP..(CE,LE)..USA

CHAMPAGNE M.M.,3M5

1
69211-AA020G1

ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

GRAYISH GREEN M.M.OP.,6R6

1
69211-AA020D3

ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

RED M.M.,3P1

1
69211-AA020A0

ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

SUPER WHITE 2,040

1
69211-AA020H0

ZZE130..NAP..LE..CND;ZZE130..NAP..(CE,LE)..USA

TURQUOISE M.M.,775

1
69211-AA020B1

ZZE131..NAP;ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

GRAY M.M.,1E3

1
69211-AA020A0

ZZE131..NAP;ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

SUPER WHITE 2,040

1
69211-AA020D3

ZZE131..NAP;ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

RED M.M.,3P1

1
69211-AA020C1

ZZE131..NAP;ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

BLACK MC.,209

1
69211-AA020B3

ZZE131..NAP;ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

SILVER M.M.,1E7

1
69211-AA020J2

ZZE131..NAP;ZZE130..NAP..USA;ZZE130..NAP..(LE,S)..CND

DK.BLUE M.M.,8P4

1
69211-AA020E0

ZZE130..NAP..LE..CND;ZZE130..NAP..(CE,LE)..USA

BEIGE M. M.,4Q2

1
69211-AA020J7

ZZE130..NAP..S

BLUE ME.,8P1

1
69241H - PAD, FRONT DOOR OUTSIDE HANDLE, FRONT
69241-AA020

ZZE130..NAP

2
69241-AA020

ZZE130,131..NAP

2
69242E - PAD, FRONT DOOR OUTSIDE HANDLE, REAR
69238-AA010

ZZE130..NAP

1
69238-AA010

ZZE130,131..NAP

1
69242F - PAD, FRONT DOOR OUTSIDE HANDLE, REAR
69238-AA010

ZZE130..NAP

1
69238-AA010

ZZE130,131..NAP

1
69293A - SNAP, FRONT DOOR OUTSIDE HANDLE
69293-33020

ZZE130..NAP

LH

1
69293-33020

ZZE130,131..NAP

LH

1
69293-33010

ZZE130,131..NAP

RH

1
69293-33010

ZZE130..NAP

RH

1
69310 - LOCK ASSY, FRONT DOOR, RH
69030-02130

ZZE130..NAP

W(POWER DOOR LOCK)

1
69310-02080

ZZE130..NAP

1
69030-02130

ZZE130..NAP

W(POWER DOOR LOCK)

1
69310-02080

ZZE130..NAP

1
69311A - ROD, FRONT DOOR LOCK OPEN, RH
69311-02060

ZZE130..NAP

1
69311-02060

ZZE130..NAP

1
69312 - ROD, FRONT DOOR LOCK OPEN, LH
69312-02060

ZZE130..NAP

1
69312-02060

ZZE130..NAP

1
69318C - SEAL, DOOR LOCK WIRING HARNESS
69318-AA010

ZZE130..NAP

2
69318-AA010

ZZE130..NAP

2
69320 - LOCK ASSY, FRONT DOOR, LH
69320-02080

ZZE130..NAP

1
69040-02120

ZZE130..NAP

W(POWER DOOR LOCK)

1
69320-02080

ZZE130..NAP

1
69040-02120

ZZE130..NAP

W(POWER DOOR LOCK)

1
69410 - PLATE ASSY, FRONT DOOR LOCK STRIKER
69410-AA030

ZZE130..NAP

2
69410-02030

ZZE130,131..NAP

2
69410-02030

ZZE130..NAP

2
69710B - CABLE ASSY, FRONT DOOR LOCK REMOTE CONTROL, RH
69710-02020

ZZE130..NAP

1
69710-02020

ZZE130..NAP

1
69720B - CABLE ASSY, FRONT DOOR LOCK REMOTE CONTROL, LH
69710-02020

ZZE130..NAP

1
69710-02020

ZZE130..NAP

1
69749 - CLAMP, FRONT DOOR LOCK LINK
69749-32040

ZZE130..NAP

2
69749-32040

ZZE130..NAP

2
69750C - CABLE ASSY, FRONT DOOR INSIDE LOCKING, RH
69750-02030

ZZE130..NAP

1
69750-02030

ZZE130..NAP

1
69760C - CABLE ASSY, FRONT DOOR INSIDE LOCKING LH
69760-02030

ZZE130..NAP

1
69760-02030

ZZE130..NAP

1
Common parts
69296-02020
90084-14006
90148-80027
90148-A0005
90164-50032
90166-50003
90189-05003
