RA42L-BCHDSA (1977)

Toyota Celica

Production Aug 1977 - Aug 1980
Engine 20R
Transmission 3FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

(7708-7908)RA42

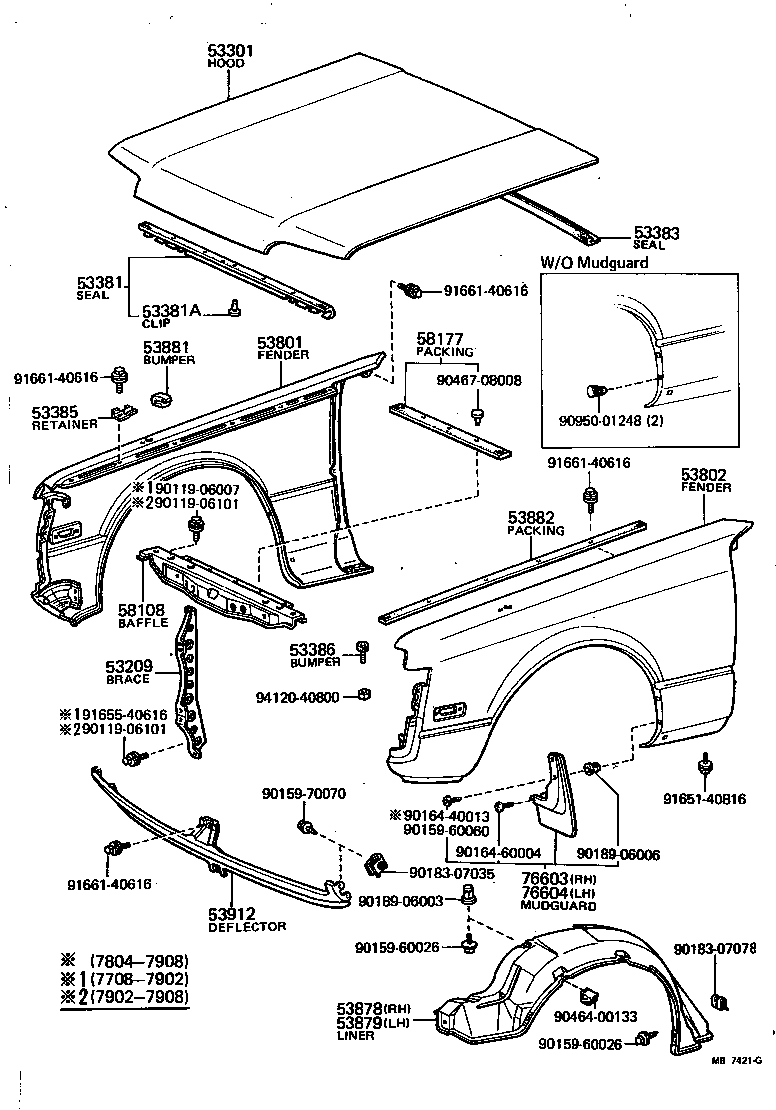

Click highlighted areas on diagram

diagram 53209 53301 53381 53381A 53383 53385 53386 53801 53802 53878 53879 53881 53882 53912 58108 58177 76603 76604 9011906007 9011906101 9011906101 9015960026 9015960026 9015960060 9015970070 9016440013 9016460004 9018307035 9018307078 9018906003 9018906006 9046400133 9046708008 9095001248 9165140816 9165540616 9166140616 9166140616 9166140616 9166140616 9412040800
Part # Description Qty Price
53209 - BRACE SUB-ASSY, HOOD LOCK
53208-14070

RA42..3FC..LT

1
53215-14040

RA42..3FC..LT

1
53208-14080

MA46,RA42..(3FC,5F)..(LT,SPR)

1
53301 - HOOD SUB-ASSY
53301-14140

MA46,RA42..(3FC,5F)..(LT,SPR)

1
53381 - SEAL, HOOD TO RADIATOR SUPPORT
53381-14050

MA46,RA42..(3FC,5F)..(LT,SPR)

1
53381A - CLIP(FOR HOOD TO RADIATOR SUPPORT SEAL)
90467-08008

MA46,RA42..(3FC,5F)..(LT,SPR)

7
53383 - SEAL, HOOD TO COWL TOP
53383-14050

RA42..3FC..LT

1
53383-14040

MA46,RA42..(3FC,5F)..(LT,SPR)

1
53385 - RETAINER, HOOD, BUMPER
53385-14010

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

RH

2
53386-14010

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

LH

2
53386 - BUMPER, HOOD, REAR
53382-20011

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

2
53801 - FENDER SUB-ASSY, FRONT RH
53801-14400

MA46,RA42..(3FC,5F)..(LT,SPR)

1
53802 - FENDER SUB-ASSY, FRONT LH
53802-14420

MA46,RA42..(3FC,5F)..(LT,SPR)

1
53878 - LINER, FRONT FENDER, RH
53875-14040

MA46,RA42..(3FC,5F)..(LT,SPR)

1
53875-14070

MA46,RA42..(3FC,5F)..(LT,SPR)

1
53879 - LINER, FRONT FENDER, LH
53876-14070

MA46,RA42..(3FC,5F)..(LT,SPR)

1
53876-14040

MA46,RA42..(3FC,5F)..(LT,SPR)

1
53881 - BUMPER, FENDER TO HOOD
53384-14010

RA42..3FC..LT

4
53882 - PACKING, FRONT FENDER MAIN
53882-14060

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

2
53912 - DEFLECTOR, FRONT BUMPER STONE
53911-14080

RA42..3FC..LT

1
53911-14110

MA46,RA42..(3FC,5F)..(LT,SPR)

1
58108 - BAFFLE SUB-ASSY, RADIATOR UPPER
53216-14070

MA46,RA42..(3FC,5F)..(LT,SPR)

1
58177 - PACKING, RADIATOR BAFFLE
53293-14020

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

1
76603 - MUDGUARD SUB-ASSY, FRONT FENDER, RH
76603-1901606

MA46,RA42..(3FC,5F)..(LT,SPR)

COPPER-M,BROWN

1
76603-1901501

RA42..3FC..LT

BLACK,BLACK

1
76603-1901506

RA42..3FC..LT

COPPER-M,BROWN

1
76603-1901505

RA42..3FC..LT

GOLD-M,BEIGE

1
76603-1901508

RA42..3FC..LT

WHITE,IVORY

1
76603-1901602

MA46,RA42..(3FC,5F)..(LT,SPR)

RED,RED/MAROON

1
76603-1901608

MA46,RA42..(3FC,5F)..(LT,SPR)

WHITE,IVORY

1
76604 - MUDGUARD SUB-ASSY, FRONT FENDER, LH
76604-1901501

RA42..3FC..LT

BLACK,BLACK

1
76604-1901506

RA42..3FC..LT

COPPER-M,BROWN

1
76604-1901505

RA42..3FC..LT

GOLD-M,BEIGE

1
76604-1901608

MA46,RA42..(3FC,5F)..(LT,SPR)

WHITE,IVORY

1
76604-1901508

RA42..3FC..LT

WHITE,IVORY

1
76604-1901602

MA46,RA42..(3FC,5F)..(LT,SPR)

RED,RED/MAROON

1
76604-1901606

MA46,RA42..(3FC,5F)..(LT,SPR)

COPPER-M,BROWN

1
Common parts
90119-06007
90119-06101
90159-60026
90159-60060
90159-70070
90164-40013
90164-60004
90183-07035
90183-07078
90189-06003
90189-06006
90464-00133
90467-08008
90950-01248
91651-40816
91655-40616
91661-40616
94120-40800

(7908- )RA4#

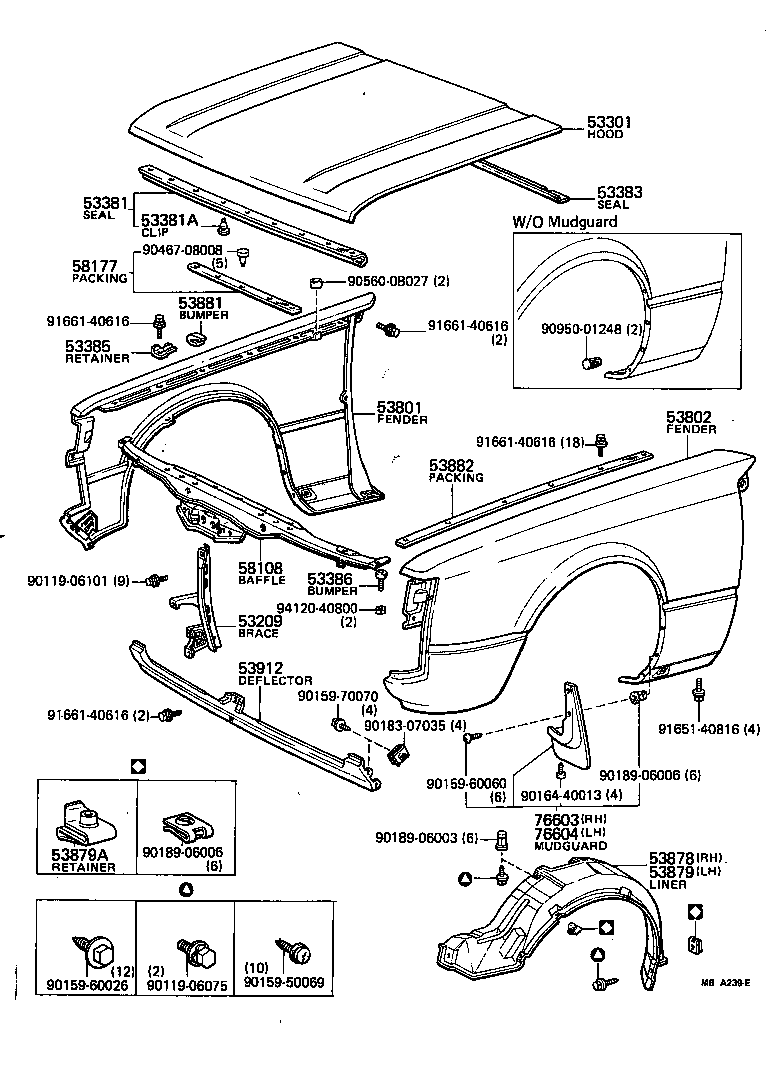

Click highlighted areas on diagram

diagram 53209 53301 53381 53381A 53383 53385 53386 53801 53802 53878 53879 53879A 53881 53882 53912 58108 58177 76603 76604 9011906075 9011906101 9015950069 9015960026 9015960060 9015970070 9016440013 9018307035 9018906003 9018906006 9018906006 9046708008 9056008027 9095001248 9165140816 9166140616 9166140616 9166140616 9166140616 9412040800
Part # Description Qty Price
53209 - BRACE SUB-ASSY, HOOD LOCK
53208-14070

RA42..3FC..LT

1
53215-14040

RA42..3FC..LT

1
53208-14080

MA46,RA42..(3FC,5F)..(LT,SPR)

1
53301 - HOOD SUB-ASSY
53301-14140

MA46,RA42..(3FC,5F)..(LT,SPR)

1
53381 - SEAL, HOOD TO RADIATOR SUPPORT
53381-14050

MA46,RA42..(3FC,5F)..(LT,SPR)

1
53381A - CLIP(FOR HOOD TO RADIATOR SUPPORT SEAL)
90467-08008

MA46,RA42..(3FC,5F)..(LT,SPR)

7
53383 - SEAL, HOOD TO COWL TOP
53383-14050

RA42..3FC..LT

1
53383-14040

MA46,RA42..(3FC,5F)..(LT,SPR)

1
53385 - RETAINER, HOOD, BUMPER
53385-14010

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

RH

2
53386-14010

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

LH

2
53386 - BUMPER, HOOD, REAR
53382-20011

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

2
53801 - FENDER SUB-ASSY, FRONT RH
53801-14400

MA46,RA42..(3FC,5F)..(LT,SPR)

1
53802 - FENDER SUB-ASSY, FRONT LH
53802-14420

MA46,RA42..(3FC,5F)..(LT,SPR)

1
53878 - LINER, FRONT FENDER, RH
53875-14040

MA46,RA42..(3FC,5F)..(LT,SPR)

1
53875-14070

MA46,RA42..(3FC,5F)..(LT,SPR)

1
53879 - LINER, FRONT FENDER, LH
53876-14070

MA46,RA42..(3FC,5F)..(LT,SPR)

1
53876-14040

MA46,RA42..(3FC,5F)..(LT,SPR)

1
53881 - BUMPER, FENDER TO HOOD
53384-14010

RA42..3FC..LT

4
53882 - PACKING, FRONT FENDER MAIN
53882-14060

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

2
53912 - DEFLECTOR, FRONT BUMPER STONE
53911-14080

RA42..3FC..LT

1
53911-14110

MA46,RA42..(3FC,5F)..(LT,SPR)

1
58108 - BAFFLE SUB-ASSY, RADIATOR UPPER
53216-14070

MA46,RA42..(3FC,5F)..(LT,SPR)

1
58177 - PACKING, RADIATOR BAFFLE
53293-14020

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

1
76603 - MUDGUARD SUB-ASSY, FRONT FENDER, RH
76603-1901606

MA46,RA42..(3FC,5F)..(LT,SPR)

COPPER-M,BROWN

1
76603-1901501

RA42..3FC..LT

BLACK,BLACK

1
76603-1901506

RA42..3FC..LT

COPPER-M,BROWN

1
76603-1901505

RA42..3FC..LT

GOLD-M,BEIGE

1
76603-1901508

RA42..3FC..LT

WHITE,IVORY

1
76603-1901602

MA46,RA42..(3FC,5F)..(LT,SPR)

RED,RED/MAROON

1
76603-1901608

MA46,RA42..(3FC,5F)..(LT,SPR)

WHITE,IVORY

1
76604 - MUDGUARD SUB-ASSY, FRONT FENDER, LH
76604-1901501

RA42..3FC..LT

BLACK,BLACK

1
76604-1901506

RA42..3FC..LT

COPPER-M,BROWN

1
76604-1901505

RA42..3FC..LT

GOLD-M,BEIGE

1
76604-1901608

MA46,RA42..(3FC,5F)..(LT,SPR)

WHITE,IVORY

1
76604-1901508

RA42..3FC..LT

WHITE,IVORY

1
76604-1901602

MA46,RA42..(3FC,5F)..(LT,SPR)

RED,RED/MAROON

1
76604-1901606

MA46,RA42..(3FC,5F)..(LT,SPR)

COPPER-M,BROWN

1
Common parts
90119-06075
90119-06101
90159-50069
90159-60026
90159-60060
90159-70070
90164-40013
90183-07035
90189-06003
90189-06006
90467-08008
90560-08027
90950-01248
91651-40816
91661-40616
94120-40800
