RA42L-BCHDSA (1977)

Toyota Celica

Production Aug 1977 - Aug 1980
Engine 20R
Transmission 3FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

(7708- )

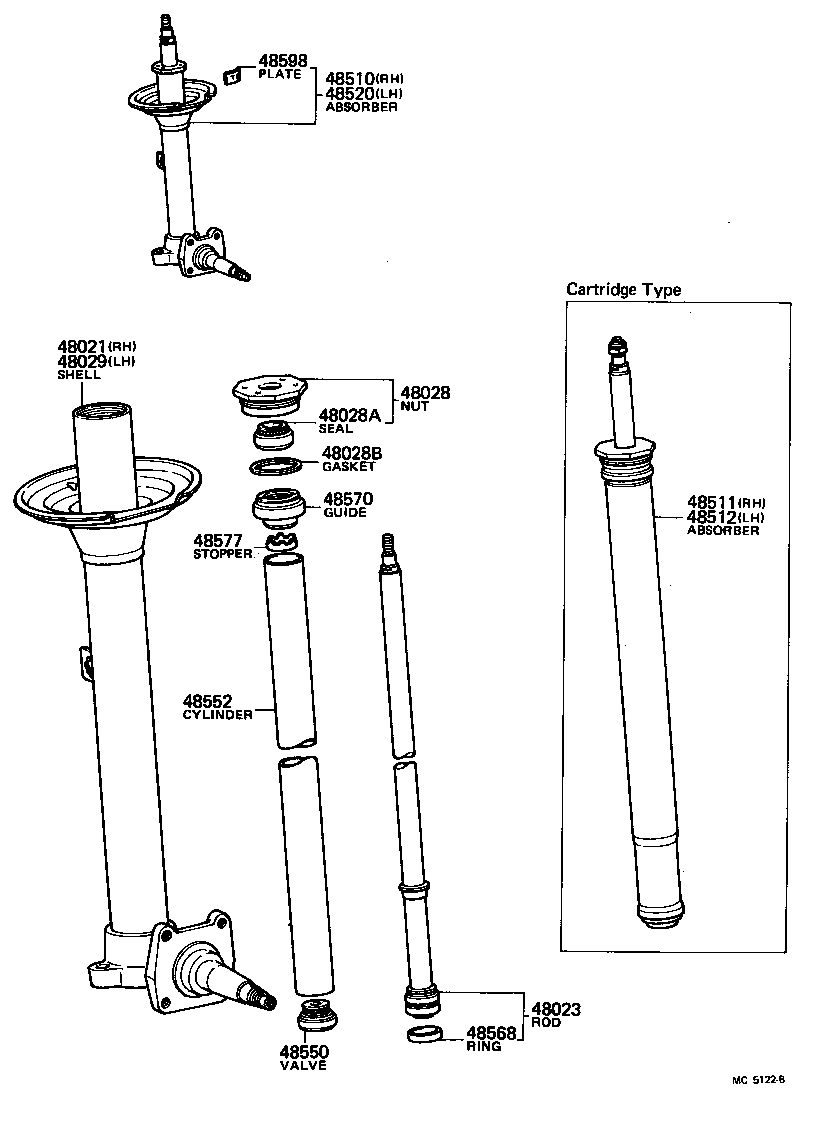

Click highlighted areas on diagram

diagram 48021 48023 48028 48028A 48028B 48029 48510 48511 48512 48520 48550 48552 48568 48570 48577 48598
Part # Description Qty Price
48021 - SHELL SUB-ASSY, W/STEERING KNUCKLE, RH
48021-14050

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

1
48023 - ROD SUB-ASSY, SHOCK ABSORBER PISTON (FOR FRONT)
48023-14033

RA42..3FC..LT

W/POWER STEERING

2
48023-14060

MA46,RA42..(3FC,5F)..(LT,SPR)

2
48023-14034

MA46,RA42..(3FC,5F)..(LT,SPR)

2
48023-14080

MA46,RA42..(3FC,5F)..(LT,SPR)

2
48023-14080

MA46,RA42..(3FC,5F)..(LT,SPR)

2
48023-14023

RA42..3FC..LT

2
48023-14061

MA46,RA42..(3FC,5F)..(LT,SPR)

2
48028 - NUT SUB-ASSY, SHOCK ABSORBER RING
48028-14011

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

2
48028A - SEAL, OIL(FOR SHOCK ABSORBER RING NUT)
90316-22001

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

2
48028B - GASKET(FOR SHOCK ABSORBER RING NUT)
90430-43206

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

2
48029 - SHELL SUB-ASSY, W/STEERING KNUCKLE, LH
48021-14050

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

1
48510 - ABSORBER ASSY, SHOCK, FRONT RH
48510-14110

RA42..3FC..LT

1
48510-14121

RA42..3FC..LT

W/POWER STEERING

1
48510-14111

MA46,RA42..(3FC,5F)..(LT,SPR)

1
48510-14140

MA46,RA42..(3FC,5F)..(LT,SPR)

1
48510-14140

MA46,RA42..(3FC,5F)..(LT,SPR)

1
48511 - ABSORBER, SHOCK FRONT, RH(FOR CARTRIDGE TYPE)
48511-14120

MA46,RA42..(3FC,5F)..(LT,SPR)

1
48511-14040

MA46,RA42..(3FC,5F)..(LT,SPR)

1
48511-14100

RA42..3FC..LT

W/POWER STEERING

1
48511-14120

MA46,RA42..(3FC,5F)..(LT,SPR)

1
48512 - ABSORBER, SHOCK FRONT, LH(FOR CARTRIDGE TYPE)
48511-14040

MA46,RA42..(3FC,5F)..(LT,SPR)

1
48511-14120

MA46,RA42..(3FC,5F)..(LT,SPR)

1
48511-14120

MA46,RA42..(3FC,5F)..(LT,SPR)

1
48511-14100

RA42..3FC..LT

W/POWER STEERING

1
48520 - ABSORBER ASSY, SHOCK, FRONT LH
48510-14110

RA42..3FC..LT

1
48510-14140

MA46,RA42..(3FC,5F)..(LT,SPR)

1
48510-14121

RA42..3FC..LT

W/POWER STEERING

1
48510-14111

MA46,RA42..(3FC,5F)..(LT,SPR)

1
48510-14140

MA46,RA42..(3FC,5F)..(LT,SPR)

1
48550 - VALVE ASSY, SHOCK ABSORBER BASE
48550-14012

MA46,RA42..(3FC,5F)..(LT,SPR)

2
48550-14012

MA46,RA42..(3FC,5F)..(LT,SPR)

2
48550-14040

MA46,RA42..(3FC,5F)..(LT,SPR)

2
48552 - CYLINDER, SHOCK ABSORBER(FOR FRONT)
48552-14021

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

2
48568 - RING, SHOCK ABSORBER PISTON
48568-14010

MA46,RA42..(3FC,5F)..(LT,SPR)

2
48570 - GUIDE ASSY, SHOCK ABSORBER ROD
48022-14010

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

2
48577 - STOPPER, SHOCK ABSORBER REBOUND
48579-14011

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

2
48598 - PLATE, ABSORBER NAME
48598-14221

RA42..3FC..LT

W/POWER STEERING

2
48598-14211

MA46,RA42..(3FC,5F)..(LT,SPR)

2
48598-14260

MA46,RA42..(3FC,5F)..(LT,SPR)

2
48598-14260

MA46,RA42..(3FC,5F)..(LT,SPR)

2
48598-14210

RA42..3FC..LT

2
48598-14222

MA46,RA42..(3FC,5F)..(LT,SPR)

2

(7708- )

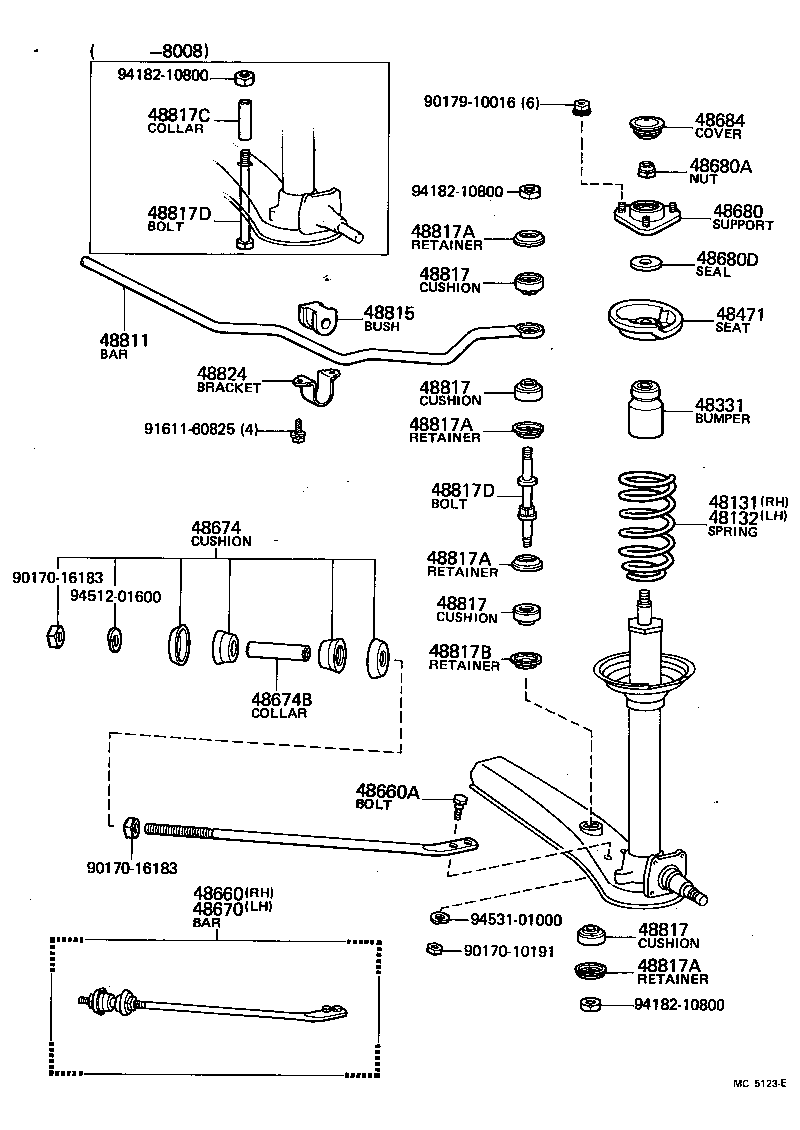

Click highlighted areas on diagram

diagram 48131 48132 48331 48471 48660 48660A 48670 48674 48674B 48680 48680A 48680D 48684 48811 48815 48817 48817 48817 48817 48817A 48817A 48817A 48817A 48817B 48817C 48817D 48817D 48824 9017010191 9017016183 9017016183 9017910016 9161160825 9418210800 9418210800 9418210800 9451201600 9453101000
Part # Description Qty Price
48131 - SPRING, FRONT COIL, RH
48131-14530

RA42

W/COOLER

1
48131-14630

RA42

W/O COOLER

1
48131-14530

RA42

W/O COOLER

1
48131-14590

RA42..3FC

W/COOLER

1
48132 - SPRING, FRONT COIL, LH
48131-14630

RA42

W/O COOLER

1
48131-14530

RA42

W/COOLER

1
48131-14530

RA42

W/O COOLER

1
48131-14590

RA42..3FC

W/COOLER

1
48331 - BUMPER, FRONT SPRING, NO.1
48331-14020

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

2
48471 - SEAT, FRONT SPRING, UPPER
48044-14020

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

2
48660 - BAR ASSY, STRUT, RH
48660-19075

MA46,RA42..(3FC,5F)..(LT,SPR)

1
48660-19075

MA46,RA42..(3FC,5F)..(LT,SPR)

W/POWER STEERING

1
48660-19055

MA46,RA42..(3FC,5F)..(LT,SPR)

1
48660A - BOLT(FOR STRUT BAR SETTING)
90101-10148

MA46,RA42..(3FC,5F)..(LT,SPR)

*10-1.25PX27-16

2
90114-10003

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

*10-1.25PX26-15

4
48670 - BAR ASSY, STRUT, LH
48670-19065

MA46,RA42..(3FC,5F)..(LT,SPR)

W/POWER STEERING

1
48670-19065

MA46,RA42..(3FC,5F)..(LT,SPR)

1
48670-19055

MA46,RA42..(3FC,5F)..(LT,SPR)

1
48674 - CUSHION, STRUT BAR
48674-19058

MA46,RA42..(3FC,5F)..(LT,SPR)

2
48674-19085

MA46,RA42..(3FC,5F)..(LT,SPR)

W/POWER STEERING

2
48674B - COLLAR(FOR STRUT BAR CUSHION)
90387-16108

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

2
48680 - SUPPORT ASSY, FRONT SUSPENSION
48609-14011

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

2
48680A - NUT(FOR FRONT SUPPORT TO FRONT SHOCK ABSORBER)
94182-11400

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

2
48680D - SEAL, DUST(FOR FRONT SUSPENSION SUPPORT)
90303-22049

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

2
48684 - COVER, BEARING DUST
48684-10010

RA42..3FC..LT

2
48811 - BAR, STABILIZER, FRONT
48811-14120

MA46,RA42..(3FC,5F)..(LT,SPR)

OD=21,W/POWER STEERING

1
48811-14090

MA46,RA42..(3FC,5F)..(LT,SPR)

OD=19

1
48811-14150

RA42..3FC..LT

OD=22,W/POWER STEERING

1
48811-14130

MA46,RA42..(3FC,5F)..(LT,SPR)

OD=23,W/POWER STEERING

1
48811-14180

MA46,RA42..(3FC,5F)..(LT,SPR)

OD=24,W/POWER STEERING

1
48811-14110

MA46,RA42..(3FC,5F)..(LT,SPR)

OD=20

1
48811-14120

MA46,RA42..(3FC,5F)..(LT,SPR)

OD=21,W/POWER STEERING

1
48811-14090

MA46,RA42..(3FC,5F)..(LT,SPR)

OD=19

1
48811-14110

RA42..3FC..LT

OD=20,W/POWER STEERING

1
48815 - BUSH, FRONT STABILIZER BAR, NO.1
48815-30040

RA42..3FC..LT

W/POWER STEERING

2
48815-20030

MA46,RA42..(3FC,5F)..(LT,SPR)

2
48815-14020

RA42..3FC..LT

W/POWER STEERING

2
48815-30050

MA46,RA42..(3FC,5F)..(LT,SPR)

W/POWER STEERING

2
48815-20060

MA46,RA42..(3FC,5F)..(LT,SPR)

W/POWER STEERING

2
48815-30050

MA46,RA42..(3FC,5F)..(LT,SPR)

W/POWER STEERING

2
48815-20030

MA46,RA42..(3FC,5F)..(LT,SPR)

2
48815-20060

MA46,RA42..(3FC,5F)..(LT,SPR)

W/POWER STEERING

2
48815-30040

MA46,RA42..(3FC,5F)..(LT,SPR)

2
48817 - CUSHION, FRONT STABILIZER
48817-14010

MA46,RA42..(3FC,5F)..(LT,SPR)

8
48817 - CUSHION, FRONT STABILIZER
48817-14010

MA46,RA42..(3FC,5F)..(LT,SPR)

8
48817 - CUSHION, FRONT STABILIZER
48817-14010

MA46,RA42..(3FC,5F)..(LT,SPR)

8
48817 - CUSHION, FRONT STABILIZER
48817-14010

MA46,RA42..(3FC,5F)..(LT,SPR)

8
48817A - RETAINER, CUSHION, NO.1(FOR FRONT STABILIZER BAR)
90948-02038

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

8
48817A - RETAINER, CUSHION, NO.1(FOR FRONT STABILIZER BAR)
90948-02038

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

8
48817A - RETAINER, CUSHION, NO.1(FOR FRONT STABILIZER BAR)
90948-02038

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

8
48817A - RETAINER, CUSHION, NO.1(FOR FRONT STABILIZER BAR)
90948-02038

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

8
48817B - RETAINER, CUSHION, NO.2(FOR FRONT STABILIZER BAR)
90948-02037

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

2
48817C - COLLAR(FOR STABILIZER BAR)
90387-09112

MA46,RA42..(3FC,5F)..(LT,SPR)

2
48817D - BOLT(FOR FRONT STABILIZER)
90101-08274

MA46,RA42..(3FC,5F)..(LT,SPR)

2
48817D - BOLT(FOR FRONT STABILIZER)
90101-08274

MA46,RA42..(3FC,5F)..(LT,SPR)

2
48824 - BRACKET, STABILIZER, FRONT
48824-14030

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

2
Common parts
90170-10191
90170-16183
90179-10016
91611-60825
94182-10800
94512-01600
94531-01000
