RA42L-BCHDSA (1977)

Toyota Celica

Production Aug 1977 - Aug 1980
Engine 20R
Transmission 3FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

(7708-7908)RA42

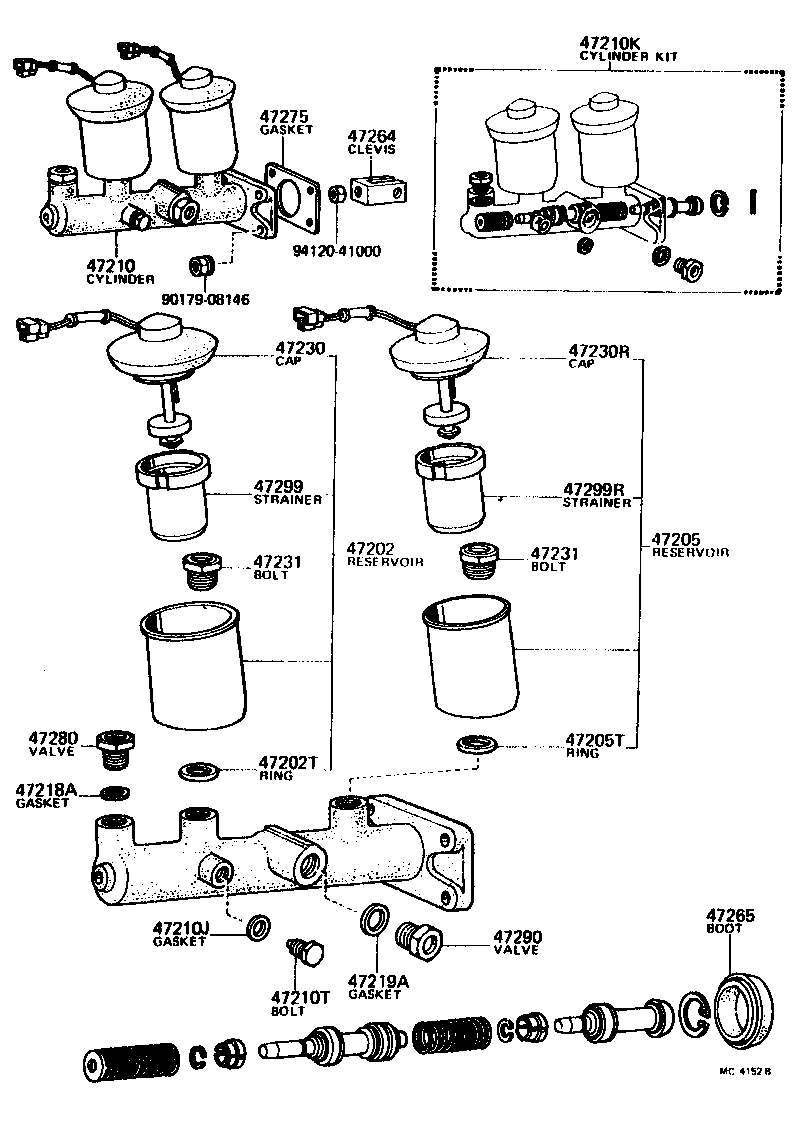

Click highlighted areas on diagram

diagram 47202 47202T 47205 47205T 47210 47210J 47210K 47210T 47218A 47219A 47230 47230R 47231 47231 47264 47265 47275 47280 47290 47299 47299R 9017908146 9412041000
Part # Description Qty Price
47202 - RESERVOIR SUB-ASSY, BRAKE MASTER CYLINDER
47202-14121

MA46,RA42..(3FC,5F)..(LT,SPR)

1
47202T - RING(FOR BRAKE MASTER CYLINDER RESERVOIR, NO.1)
90562-18151

MA46,RA42..(3FC,5F)..(LT,SPR)

1
47205 - RESERVOIR SET, BRAKE MASTER CYLINDER(FOR REAR SIDE)
47202-14180

MA46,RA42..(3FC,5F)..(LT,SPR)

1
47202-14081

MA46,RA42..(3FC,5F)..(LT,SPR)

1
47205T - RING(FOR BRAKE MASTER CYLINDER RESERVOIR, NO.2)
90562-18151

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

1
47210 - CYLINDER ASSY, MASTER, W/O BOOSTER
47201-14310

MA46,RA42..(3FC,5F)..(LT,SPR)

1
47201-14221

MA46,RA42..(3FC,5F)..(LT,SPR)

1
47201-14222

MA46,RA42..(3FC,5F)..(LT,SPR)

1
47201-14311

MA46,RA42..(3FC,5F)..(LT,SPR)

1
47210J - GASKET(FOR MASTER CYLINDER)
90430-06104

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

1
47210K - CYLINDER KIT, BRAKE MASTER
04493-14060

MA46,RA42..(3FC,5F)..(LT,SPR)

1
04493-14070

MA46,RA42..(3FC,5F)..(LT,SPR)

1
04493-30030

MA46,RA42..(3FC,5F)..(LT,SPR)

1
47210T - BOLT(FOR BRAKE MASTER CYLINDER)
90109-06008

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

1
47218A - GASKET(FOR FLUID OUTLET PLUG)
90430-09253

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

1
47219A - GASKET(FOR FLUID OUTLET PLUG REAR SIDE)
90430-09253

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

1
47230 - CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER
84460-14030

RA42..3FC..LT

1
84460-14031

MA46,RA42..(3FC,5F)..(LT,SPR)

1
47230R - CAP ASSY, RESERVOIR, NO.2(FOR REAR SIDE)
84460-14041

MA46,RA42..(3FC,5F)..(LT,SPR)

1
84460-14031

MA46,RA42..(3FC,5F)..(LT,SPR)

1
84460-14040

RA42..3FC..LT

1
47231 - BOLT, BRAKE MASTER CYLINDER RESERVOIR SET
47231-20010

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

2
47231 - BOLT, BRAKE MASTER CYLINDER RESERVOIR SET
47231-20010

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

2
47264 - CLEVIS, MASTER CYLINDER PUSH ROD
47264-30020

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

1
47265 - BOOT, MASTER CYLINDER
47265-20050

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

1
47275 - GASKET, BRAKE MASTER CYLINDER
47275-22010

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

1
47280 - VALVE ASSY, BRAKE MASTER CYLINDER OUTLET CHECK
47280-14010

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

1
47290 - VALVE ASSY, MASTER CYLINDER OUTLET(FOR REAR SIDE)
47280-14010

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

1
47299 - STRAINER, BRAKE MASTER CYLINDER RESERVOIR
47299-20010

MA46,RA42..(3FC,5F)..(LT,SPR)

1
47299R - STRAINER, MASTER CYLINDER RESERVOIR, REAR
47299-20010

MA46,RA42..(3FC,5F)..(LT,SPR)

1
47299-20020

MA46,RA42..(3FC,5F)..(LT,SPR)

1
Common parts
90179-08146
94120-41000

(7901- )MA4# ; (7908- )RA4#

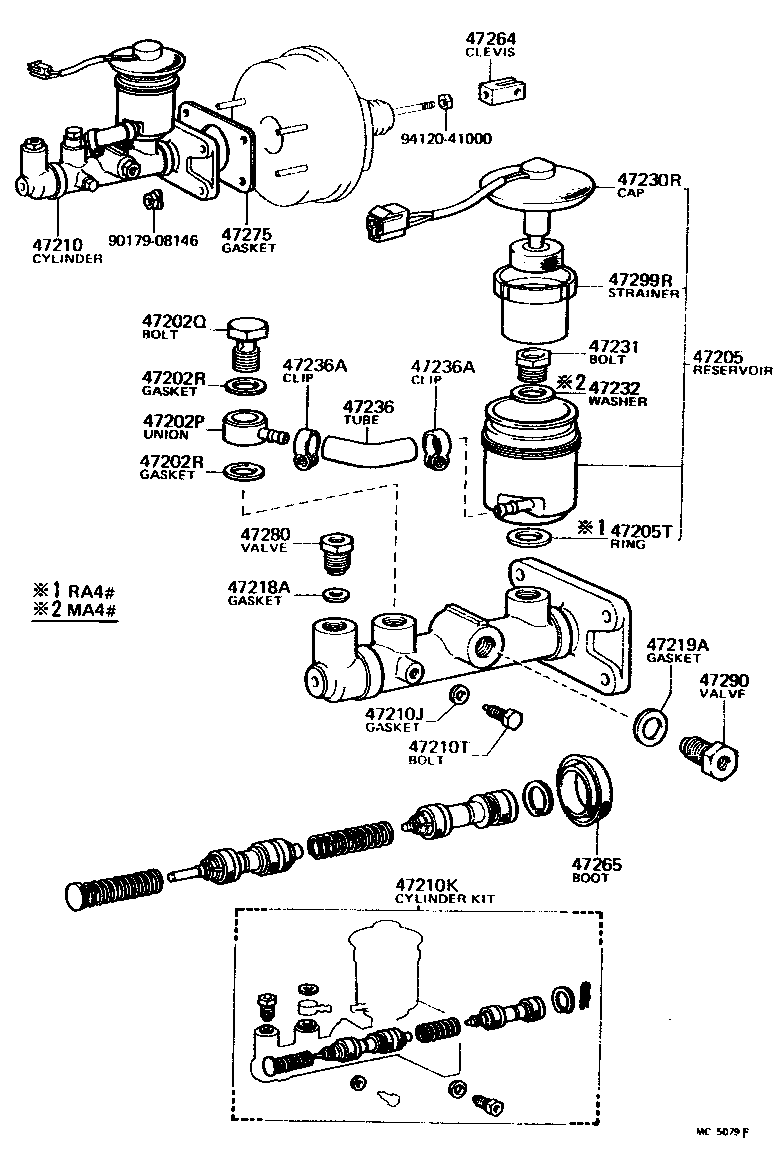

Click highlighted areas on diagram

diagram 47202P 47202Q 47202R 47202R 47205 47205T 47210 47210J 47210K 47210T 47218A 47219A 47230R 47231 47232 47236 47236A 47236A 47264 47265 47275 47280 47290 47299R 9017908146 9412041000
Part # Description Qty Price
47202P - UNION, RESERVOIR(FOR BRAKE MASTER CYLINDER SIDE)
90405-10125

MA46,RA42..(3FC,5F)..(LT,SPR)

1
47202Q - BOLT, RESERVOIR UNION(FOR BRAKE MASTER CYLINDER SIDE)
90401-16078

MA46,RA42..(3FC,5F)..(LT,SPR)

1
47202R - GASKET, RESERVOIR UNION(FOR BRAKE MASTER CYLINDER SIDE)
90430-16242

MA46,RA42..(3FC,5F)..(LT,SPR)

2
47202R - GASKET, RESERVOIR UNION(FOR BRAKE MASTER CYLINDER SIDE)
90430-16242

MA46,RA42..(3FC,5F)..(LT,SPR)

2
47205 - RESERVOIR SET, BRAKE MASTER CYLINDER(FOR REAR SIDE)
47202-14180

MA46,RA42..(3FC,5F)..(LT,SPR)

1
47202-14081

MA46,RA42..(3FC,5F)..(LT,SPR)

1
47205T - RING(FOR BRAKE MASTER CYLINDER RESERVOIR, NO.2)
90562-18151

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

1
47210 - CYLINDER ASSY, MASTER, W/O BOOSTER
47201-14310

MA46,RA42..(3FC,5F)..(LT,SPR)

1
47201-14221

MA46,RA42..(3FC,5F)..(LT,SPR)

1
47201-14222

MA46,RA42..(3FC,5F)..(LT,SPR)

1
47201-14311

MA46,RA42..(3FC,5F)..(LT,SPR)

1
47210J - GASKET(FOR MASTER CYLINDER)
90430-06104

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

1
47210K - CYLINDER KIT, BRAKE MASTER
04493-14060

MA46,RA42..(3FC,5F)..(LT,SPR)

1
04493-14070

MA46,RA42..(3FC,5F)..(LT,SPR)

1
04493-30030

MA46,RA42..(3FC,5F)..(LT,SPR)

1
47210T - BOLT(FOR BRAKE MASTER CYLINDER)
90109-06008

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

1
47218A - GASKET(FOR FLUID OUTLET PLUG)
90430-09253

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

1
47219A - GASKET(FOR FLUID OUTLET PLUG REAR SIDE)
90430-09253

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

1
47230R - CAP ASSY, RESERVOIR, NO.2(FOR REAR SIDE)
84460-14041

MA46,RA42..(3FC,5F)..(LT,SPR)

1
84460-14031

MA46,RA42..(3FC,5F)..(LT,SPR)

1
84460-14040

RA42..3FC..LT

1
47231 - BOLT, BRAKE MASTER CYLINDER RESERVOIR SET
47231-20010

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

2
47236 - TUBE, RESERVOIR BRAKE
47234-14010

MA46,RA42..(3FC,5F)..(LT,SPR)

1
47236A - CLIP(FOR RESERVOIR TUBE)
90460-16069

MA46,RA42..(3FC,5F)..(LT,SPR)

2
47236A - CLIP(FOR RESERVOIR TUBE)
90460-16069

MA46,RA42..(3FC,5F)..(LT,SPR)

2
47264 - CLEVIS, MASTER CYLINDER PUSH ROD
47264-30020

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

1
47265 - BOOT, MASTER CYLINDER
47265-20050

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

1
47275 - GASKET, BRAKE MASTER CYLINDER
47275-22010

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

1
47280 - VALVE ASSY, BRAKE MASTER CYLINDER OUTLET CHECK
47280-14010

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

1
47290 - VALVE ASSY, MASTER CYLINDER OUTLET(FOR REAR SIDE)
47280-14010

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

1
47299R - STRAINER, MASTER CYLINDER RESERVOIR, REAR
47299-20010

MA46,RA42..(3FC,5F)..(LT,SPR)

1
47299-20020

MA46,RA42..(3FC,5F)..(LT,SPR)

1
Common parts
90179-08146
94120-41000
