RA42L-BCHDSA (1977)

Toyota Celica

Production Aug 1977 - Aug 1980
Engine 20R
Transmission 3FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

(7708- )

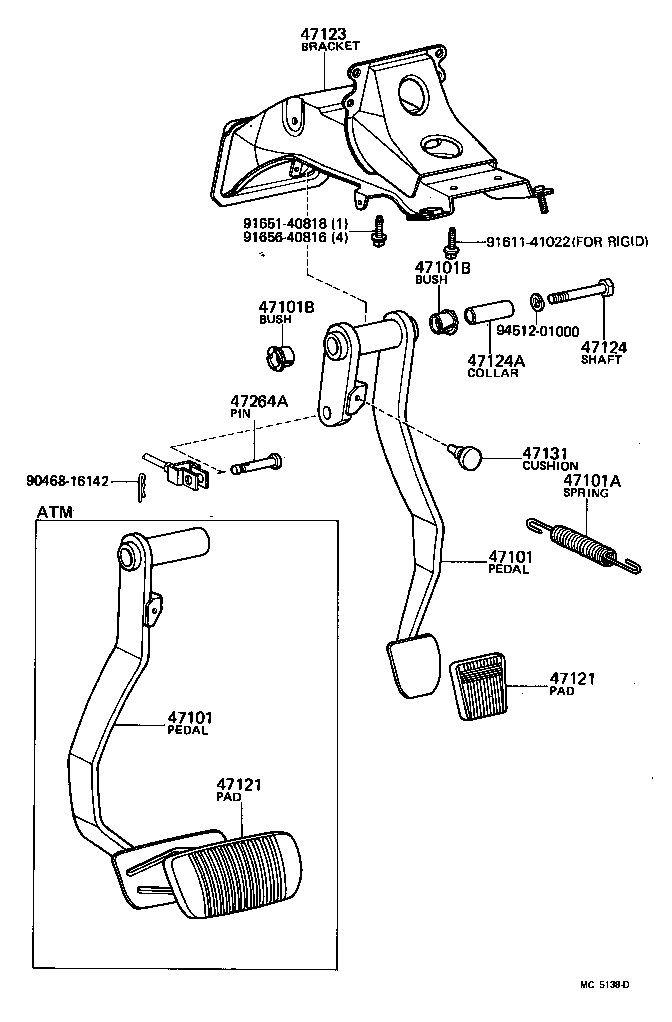

Click highlighted areas on diagram

diagram 47101 47101 47101A 47101B 47101B 47121 47121 47123 47124 47124A 47131 47264A 9046816142 9161141022 9165140818 9165640816 9451201000
Part # Description Qty Price
47101 - PEDAL SUB-ASSY, BRAKE
47101-14080

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

1
47101-14090

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

1
47101 - PEDAL SUB-ASSY, BRAKE
47101-14080

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

1
47101-14090

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

1
47101A - SPRING(FOR BRAKE PEDAL RETURN)
90506-14004

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

1
47101B - BUSH(FOR BRAKE PEDAL)
90386-13007

RA42..3FC..LT

2
47101B - BUSH(FOR BRAKE PEDAL)
90386-13007

RA42..3FC..LT

2
47121 - PAD, BRAKE PEDAL
47121-30050

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

1
31321-14010

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

1
47121 - PAD, BRAKE PEDAL
47121-30050

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

1
31321-14010

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

1
47123 - BRACKET, BRAKE PEDAL
55106-14140

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

1
47124 - SHAFT, BRAKE PEDAL
90101-10043

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

1
47124A - COLLAR(FOR BRAKE PEDAL SHAFT)
90387-10002

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

1
47131 - CUSHION(FOR STOP LAMP SWITCH)
90541-06008

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

1
47264A - PIN(FOR PUSH ROD)
90249-10064

RA43..CP..5F..GT;MA46,RA42..(3FC,5F)..(LT,SPR)

1
Common parts
90468-16142
91611-41022
91651-40818
91656-40816
94512-01000
