AHV40L-AEXGBA (2006)

Toyota Camry Hv (Jpp)

Production Mar 2006 - Jan 2009
Engine 2AZFXE
Transmission ATM
Displacement 2500cc
Power 168 HP (125 kW)

(0603- )JPP

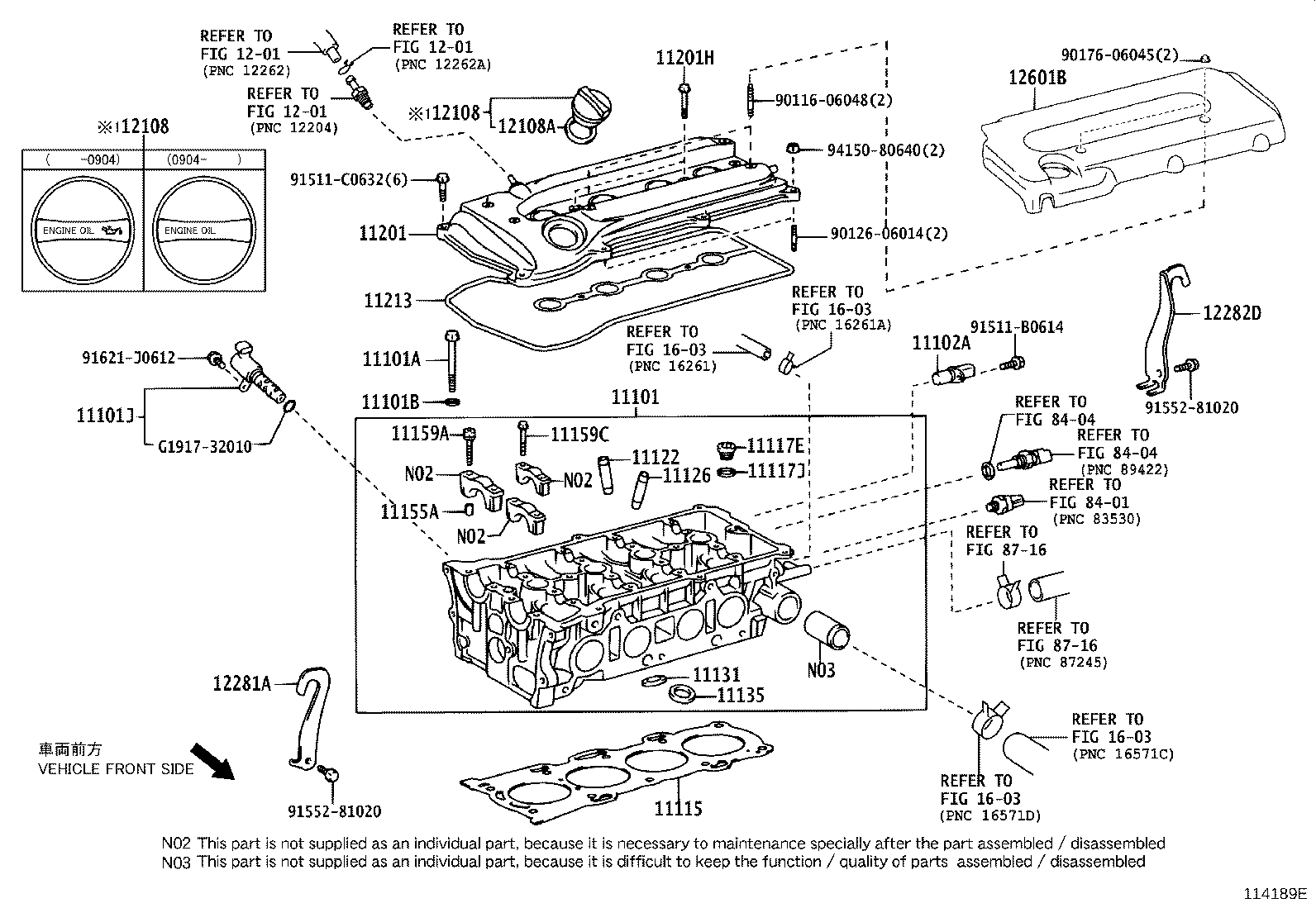

diagram 11101 11101A 11101B 11101J 11102A 11115 11117E 11117J 11122 11126 11131 11135 11155A 11159A 11159C 11201 11201H 11213 1201 1201 1201 12108 12108 12108A 12281A 12282D 12601B 1603 1603 1603 1603 8401 8404 8404 8716 8716 9011606048 9012606014 9017606045 91511B0614 91511C0632 9155281020 9155281020 91621J0612 9415080640 G191732010
Part # Description Qty Price
11101 - HEAD SUB-ASSY, CYLINDER
11101-0H011

2AZFXE..AHV40..JPP

(L)

1
11101-28012

2AZFXE..AHV40..JPP

(J)

1
11101A - BOLT(FOR CYLINDER HEAD SET)
90910-02162

2AZFXE..AHV40..JPP

10
11101B - WASHER, PLATE(FOR CYLINDER HEAD SET)
90201-11034

2AZFXE..AHV40..JPP

10
11101J - VALVE ASSY, CAMSHAFT TIMING OIL CONTROL
15330-28020

2AZFXE..AHV40..JPP

1
11102A - SENSOR, CAMSHAFT POSITION
90919-05026

2AZFXE..AHV40..JPP

1
11115 - GASKET, CYLINDER HEAD
11115-28040

2AZFXE..AHV40..JPP

1
11117E - PLUG, W/HEAD STRAIGHT SCREW, NO.1
90341-27006

2AZFXE..AHV40..JPP

2
11117J - GASKET(FOR CYLINDER HEAD SCREW PLUG)
90430-27005

2AZFXE..AHV40..JPP

2
11122 - BUSH, INTAKE VALVE GUIDE
11122-28010

2AZFXE..AHV40..JPP

STD

8
11123-28010

2AZFXE..AHV40..JPP

O/S 0.05

8
11126 - BUSH, EXHAUST VALVE GUIDE
11127-20020

2AZFXE..AHV40..JPP

O/S 0.05

8
11126-20020

2AZFXE..AHV40..JPP

STD

8
11131 - SEAT, INTAKE VALVE
11131-28021

2AZFXE..AHV40..JPP

STD,(J)

8
11132-0H020

2AZFXE..AHV40..JPP

O/S 0.03,(L)

8
11132-28021

2AZFXE..AHV40..JPP

O/S 0.03,(J)

8
11131-0H020

2AZFXE..AHV40..JPP

STD,(L)

8
11135 - SEAT, EXHAUST VALVE
11135-28040

2AZFXE..AHV40..JPP

STD,(J)

8
11135-0H020

2AZFXE..AHV40..JPP

STD,(L)

8
11136-28040

2AZFXE..AHV40..JPP

O/S 0.03,(J)

8
11136-0H020

2AZFXE..AHV40..JPP

O/S 0.03,(L)

8
11155A - PIN, RING W/HEAD
90253-11021

2AZFXE..AHV40..JPP

(J)

4
90253-11021

2AZFXE..AHV40..JPP

(J)

4
90253-A0007

2AZFXE..AHV40..JPP

(L)

4
90253-11021

2AZFXE..AHV40..JPP

(J)

4
11159A - BOLT(FOR HEAD TO CAMSHAFT BEARING CAP)
90080-10210

2AZFXE..AHV40..JPP

(L)

4
90105-08353

2AZFXE..AHV40..JPP

(J)

4
11159C - BOLT(FOR HEAD TO CAMSHAFT BEARING CAP)
90080-11292

2AZFXE..AHV40..JPP

(L)

16
90119-06902

2AZFXE..AHV40..JPP

(J)

16
11201 - COVER SUB-ASSY, CYLINDER HEAD
11201-28031

2AZFXE..AHV40..JPP

1
11201H - BOLT(FOR CYLINDER HEAD COVER)
90119-06903

2AZFXE..AHV40..JPP

2
11213 - GASKET, CYLINDER HEAD COVER
11213-28021

2AZFXE..AHV40..JPP

1
12108 - CAP SUB-ASSY, OIL FILLER
12180-28031

2AZFXE..AHV40..JPP

1
12108 - CAP SUB-ASSY, OIL FILLER
12180-28031

2AZFXE..AHV40..JPP

1
12108A - GASKET(FOR OIL FILLER CAP)
90430-37004

2AZFXE..AHV40..JPP

1
12281A - HANGER, ENGINE, NO.1
12281-0H010

2AZFXE..AHV40..JPP

(L)

1
12281-28010

2AZFXE..AHV40..JPP

(J)

1
12282D - HANGER, ENGINE, NO.2
12282-0H010

2AZFXE..AHV40..JPP

(L)

1
12282-28010

2AZFXE..AHV40..JPP

(J)

1
12601B - COVER SUB-ASSY, ENGINE, NO.1
12601-28160

2AZFXE..AHV40..JPP

1
Common parts
90116-06048 None epc.PartDetail.None
90126-06014 None epc.PartDetail.None
90176-06045 None epc.PartDetail.None
91511-B0614 None epc.PartDetail.None
91511-C0632 None epc.PartDetail.None
91552-81020 None epc.PartDetail.None
91621-J0612 None epc.PartDetail.None
94150-80640 None epc.PartDetail.None
G1917-32010 None epc.PartDetail.None
Linked diagrams
1201
1603
8401
8404
8716
