VCV10L-AEPSKA (1992)

Toyota Camry (Jpp)

Production Feb 1992 - Aug 1993
Engine 3VZFE
Transmission ATM
Displacement 2500cc
Power 168 HP (125 kW)

(9106-9308)VCV10..JPP..MTM ; (9106- )SXV10..JPP ; (9106- )JPP..ATM..SE

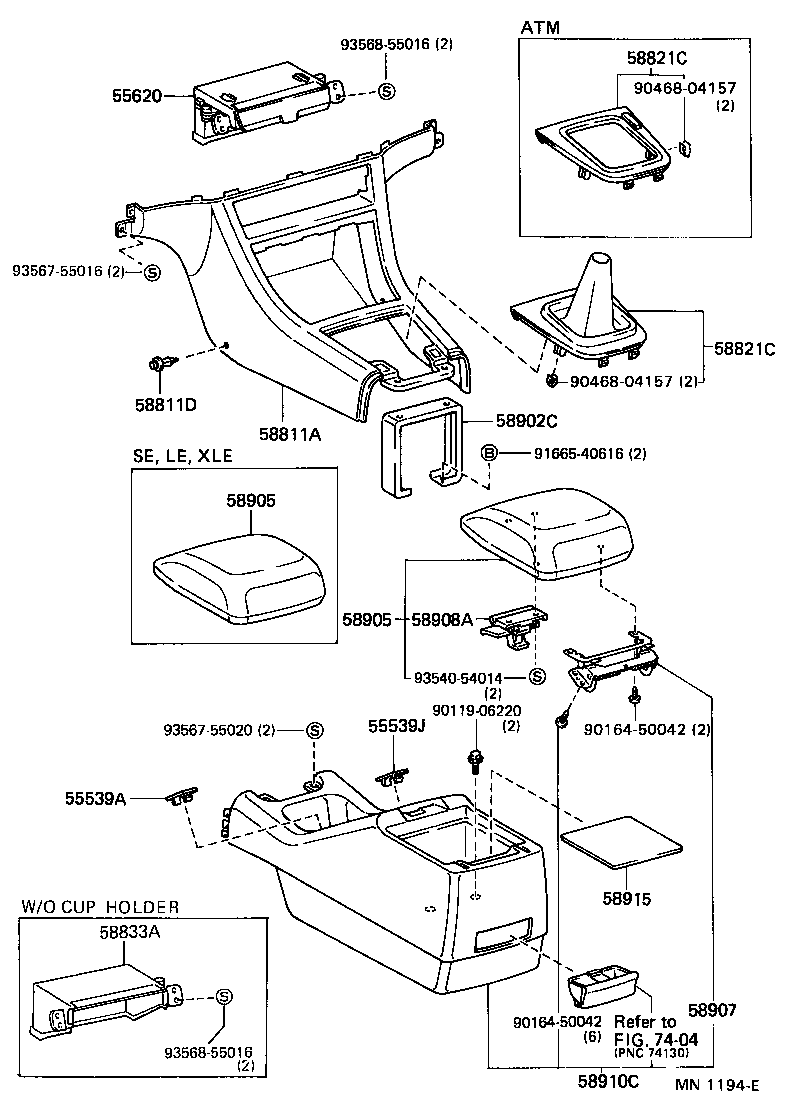

Click highlighted areas on diagram

diagram 55539A 55539J 55620 58811A 58811D 58821C 58821C 58833A 58902C 58905 58905 58907 58908A 58910C 58915 7404 9011906220 9016450042 9016450042 9046804157 9046804157 9166540616 9354054014 9356755016 9356755020 9356855016 9356855016
Part # Description Qty Price
55539A - COVER, SPARE SWITCH HOLE
55539-3204002

SXV10..JPP;VCV10..JPP..SE;VCV10..JPP..MTM..CND

TAUPE,TRIM9#

 1
55539-3204003

SXV10..JPP;VCV10..JPP..SE;VCV10..JPP..MTM..CND

MEDIUM GRAY,TRIM1#

 1
55539-32040W3

SXV10..JPP;VCV10..JPP..SE;VCV10..JPP..MTM..CND

DARK BLUE,TRIM8#

 1
55539J - COVER, SPARE SWITCH HOLE
55539-3204003

SXV10..JPP;VCV10..JPP..SE;VCV10..JPP..MTM..CND

MEDIUM GRAY,TRIM1#

 1
55539-3204002

SXV10..JPP;VCV10..JPP..SE;VCV10..JPP..MTM..CND

TAUPE,TRIM9#

 1
55539-32040W3

SXV10..JPP;VCV10..JPP..SE;VCV10..JPP..MTM..CND

DARK BLUE,TRIM8#

 1
55620 - HOLDER ASSY, INSTRUMENT PANEL CUP
55620-3301003

SXV10,VCV10..JPP

MEDIUM GRAY,TRIM1#

 1
55620-3301002

SXV10,VCV10..JPP

TAUPE,TRIM9#

 1
55620-3301004

SXV10,VCV10..JPP

DARK BLUE,TRIM8#

 1
58811A - BOX, CONSOLE, FRONT
58810-3301002

MCV10,SXV10,VCV10..JPP

TAUPE,TRIM9#

 1
58810-3301004

SXV10,VCV10..JPP

DARK BLUE,TRIM8#

 1
58810-3301003

MCV10,SXV10,VCV10..JPP

MEDIUM GRAY,TRIM1#

 1
58811D - CLIP(FOR CONSOLE BOX)
90467-06144B0

SXV10,VCV10..JPP

MEDIUM GRAY,TRIM1#

 2
90467-06144J0

SXV10,VCV10..JPP

DARK BLUE,TRIM8#

 2
90467-06144K0

SXV10,VCV10..JPP

TAUPE,TRIM9#

 2
58821C - PANEL, CONSOLE, UPPER
58804-3302004

SXV10,VCV10..JPP..ATM

DARK BLUE,TRIM8#

 1
58804-3302002

MCV10,SXV10,VCV10..JPP..ATM

TAUPE,TRIM9#

 1
58804-3302003

MCV10,SXV10,VCV10..JPP..ATM

MEDIUM GRAY,TRIM1#

 1
58821C - PANEL, CONSOLE, UPPER
58804-3302004

SXV10,VCV10..JPP..ATM

DARK BLUE,TRIM8#

 1
58804-3302002

MCV10,SXV10,VCV10..JPP..ATM

TAUPE,TRIM9#

 1
58804-3302003

MCV10,SXV10,VCV10..JPP..ATM

MEDIUM GRAY,TRIM1#

 1
58905 - DOOR SUB-ASSY, CONSOLE COMPARTMENT
58905-3301004

VCV10..JPP..SE;SXV10..JPP..(LE,XLE);VCV10..JPP..MTM..CND

DARK BLUE,TRIM8#

 1
58905-3301003

MCV10,VCV10..JPP..SE;SXV10..JPP..(LE,XLE);VCV10..JPP..MTM..CND

MEDIUM GRAY,TRIM1#

 1
58905-3301002

MCV10,VCV10..JPP..SE;SXV10..JPP..(LE,XLE);VCV10..JPP..MTM..CND

TAUPE,TRIM9#

 1
58905 - DOOR SUB-ASSY, CONSOLE COMPARTMENT
58905-3301004

VCV10..JPP..SE;SXV10..JPP..(LE,XLE);VCV10..JPP..MTM..CND

DARK BLUE,TRIM8#

 1
58905-3301003

MCV10,VCV10..JPP..SE;SXV10..JPP..(LE,XLE);VCV10..JPP..MTM..CND

MEDIUM GRAY,TRIM1#

 1
58905-3301002

MCV10,VCV10..JPP..SE;SXV10..JPP..(LE,XLE);VCV10..JPP..MTM..CND

TAUPE,TRIM9#

 1
58907 - HINGE SUB-ASSY, CONSOLE COMPARTMENT DOOR
58907-33010

SXV10..JPP;MCV10,VCV10..JPP..SE;VCV10..JPP..MTM..CND

 1
58910C - BOX ASSY, CONSOLE, REAR
58910-3301003

SXV10..JPP;MCV10,VCV10..JPP..SE;VCV10..JPP..MTM..CND

MEDIUM GRAY,TRIM1#

 1
58910-3301002

SXV10..JPP;MCV10,VCV10..JPP..SE;VCV10..JPP..MTM..CND

TAUPE,TRIM9#

 1
58910-3301004

SXV10..JPP;VCV10..JPP..SE;VCV10..JPP..MTM..CND

DARK BLUE,TRIM8#

 1
Common parts
90119-06220
90164-50042
90468-04157
91665-40616
93540-54014
93567-55016
93567-55020
93568-55016
Linked diagrams
7404

(9202- )JPP

Click highlighted areas on diagram

(9202- )SPORTS PACKAGE

diagram 55539A 55539J 55620 58811A 58811D 58821C 58821C 58833A 58902C 58905 58907 58908A 58910C 58915 7404 9008016024 9008016024 9008046113 9011906220 9046804152 9046804157 9166540616 9354054014 9356755016 9356755020 9356855016
Part # Description Qty Price
55539A - COVER, SPARE SWITCH HOLE
55539-3204002

SXV10..JPP;VCV10..JPP..SE;VCV10..JPP..MTM..CND

TAUPE,TRIM9#

 1
55539-3204003

SXV10..JPP;VCV10..JPP..SE;VCV10..JPP..MTM..CND

MEDIUM GRAY,TRIM1#

 1
55539-32040W3

SXV10..JPP;VCV10..JPP..SE;VCV10..JPP..MTM..CND

DARK BLUE,TRIM8#

 1
55539J - COVER, SPARE SWITCH HOLE
55539-3204003

SXV10..JPP;VCV10..JPP..SE;VCV10..JPP..MTM..CND

MEDIUM GRAY,TRIM1#

 1
55539-3204002

SXV10..JPP;VCV10..JPP..SE;VCV10..JPP..MTM..CND

TAUPE,TRIM9#

 1
55539-32040W3

SXV10..JPP;VCV10..JPP..SE;VCV10..JPP..MTM..CND

DARK BLUE,TRIM8#

 1
55620 - HOLDER ASSY, INSTRUMENT PANEL CUP
55620-3301003

SXV10,VCV10..JPP

MEDIUM GRAY,TRIM1#

 1
55620-3301002

SXV10,VCV10..JPP

TAUPE,TRIM9#

 1
55620-3301004

SXV10,VCV10..JPP

DARK BLUE,TRIM8#

 1
58811A - BOX, CONSOLE, FRONT
58810-3301002

MCV10,SXV10,VCV10..JPP

TAUPE,TRIM9#

 1
58810-3301004

SXV10,VCV10..JPP

DARK BLUE,TRIM8#

 1
58810-3301003

MCV10,SXV10,VCV10..JPP

MEDIUM GRAY,TRIM1#

 1
58811D - CLIP(FOR CONSOLE BOX)
90467-06144B0

SXV10,VCV10..JPP

MEDIUM GRAY,TRIM1#

 2
90467-06144J0

SXV10,VCV10..JPP

DARK BLUE,TRIM8#

 2
90467-06144K0

SXV10,VCV10..JPP

TAUPE,TRIM9#

 2
58821C - PANEL, CONSOLE, UPPER
58804-3302004

SXV10,VCV10..JPP..ATM

DARK BLUE,TRIM8#

 1
58804-3302002

MCV10,SXV10,VCV10..JPP..ATM

TAUPE,TRIM9#

 1
58804-3302003

MCV10,SXV10,VCV10..JPP..ATM

MEDIUM GRAY,TRIM1#

 1
58821C - PANEL, CONSOLE, UPPER
58804-3302004

SXV10,VCV10..JPP..ATM

DARK BLUE,TRIM8#

 1
58804-3302002

MCV10,SXV10,VCV10..JPP..ATM

TAUPE,TRIM9#

 1
58804-3302003

MCV10,SXV10,VCV10..JPP..ATM

MEDIUM GRAY,TRIM1#

 1
58905 - DOOR SUB-ASSY, CONSOLE COMPARTMENT
58905-3301004

VCV10..JPP..SE;SXV10..JPP..(LE,XLE);VCV10..JPP..MTM..CND

DARK BLUE,TRIM8#

 1
58905-3301003

MCV10,VCV10..JPP..SE;SXV10..JPP..(LE,XLE);VCV10..JPP..MTM..CND

MEDIUM GRAY,TRIM1#

 1
58905-3301002

MCV10,VCV10..JPP..SE;SXV10..JPP..(LE,XLE);VCV10..JPP..MTM..CND

TAUPE,TRIM9#

 1
58907 - HINGE SUB-ASSY, CONSOLE COMPARTMENT DOOR
58907-33010

SXV10..JPP;MCV10,VCV10..JPP..SE;VCV10..JPP..MTM..CND

 1
58910C - BOX ASSY, CONSOLE, REAR
58910-3301003

SXV10..JPP;MCV10,VCV10..JPP..SE;VCV10..JPP..MTM..CND

MEDIUM GRAY,TRIM1#

 1
58910-3301002

SXV10..JPP;MCV10,VCV10..JPP..SE;VCV10..JPP..MTM..CND

TAUPE,TRIM9#

 1
58910-3301004

SXV10..JPP;VCV10..JPP..SE;VCV10..JPP..MTM..CND

DARK BLUE,TRIM8#

 1
Common parts
90080-16024
90080-46113
90119-06220
90468-04152
90468-04157
91665-40616
93540-54014
93567-55016
93567-55020
93568-55016
Linked diagrams
7404
