VCV10L-AEPDKK (1991)

Toyota Camry (Jpp)

Production Jun 1991 - Aug 1993
Engine 3VZFE
Transmission ATM
Displacement 2500cc
Power 168 HP (125 kW)

(9106-9608)JPP

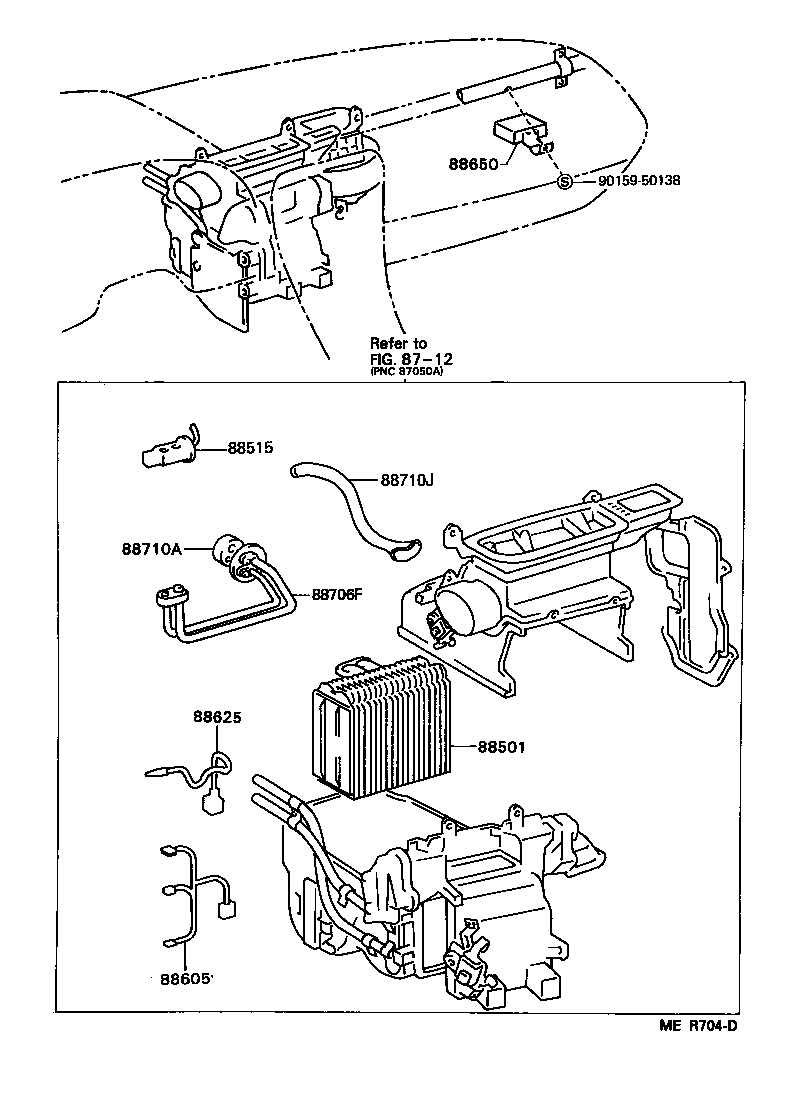

Click highlighted areas on diagram

MAKER OPT

diagram 8712 88501 88515 88605 88625 88650 88706F 88710A 88710J 9015950138
Part # Description Qty Price
88501 - EVAPORATOR SUB-ASSY, COOLER, NO.1
88501-33010

SXV10,VCV10..JPP

 1
88515 - VALVE, COOLER EXPANSION
88515-06030

SXV10,VCV10..JPP..CND;SXV10,VCV10..JPP..DX..USA

MAKER OPTION,*ND USA

 1
88515-14062

SXV10,VCV10..JPP..CND;SXV10,VCV10..JPP..DX..USA

MAKER OPTION,*ND

 1
88515-14062

SXV10,VCV10..JPP..CND;SXV10,VCV10..JPP..DX..USA

DEALER OPTION

 1
88515-14062

SXV10,VCV10..JPP

 1
88605 - HARNESS SUB-ASSY, COOLER WIRING, NO.1
88605-33030

VCV10..JPP..DX..CND;MCV10,SXV10..JPP..DX;VCV10..JPP..(DX,LE,SE)..USA;MCV10,SXV10..JPP..(LE,SE)..USA

 1
88625 - THERMISTOR, COOLER, NO.1
88625-33070

SXV10,VCV10..JPP

 1
88650 - AMPLIFIER ASSY, COOLER STABILIZER
88650-33010

VCV10..JPP

 1
88706F - TUBE SUB-ASSY, LIQUID, F
88706-33020

SXV10,VCV10..JPP

 1
88710A - TUBE ASSY, AIR CONDITIONER
88710-33010

SXV10,VCV10..JPP..CND;SXV10,VCV10..JPP..DX..USA

 1
Common parts
90159-50138
Linked diagrams
8712
