Toyota Camry (jpp) SXV20 VACUUM PIPING

SXV20L-AEPNKA (1996)

Toyota Camry (Jpp)

Production Aug 1996 - Jul 2001

Engine 5SFE

Transmission ATM

Displacement 2500cc

Power 168 HP (125 kW)

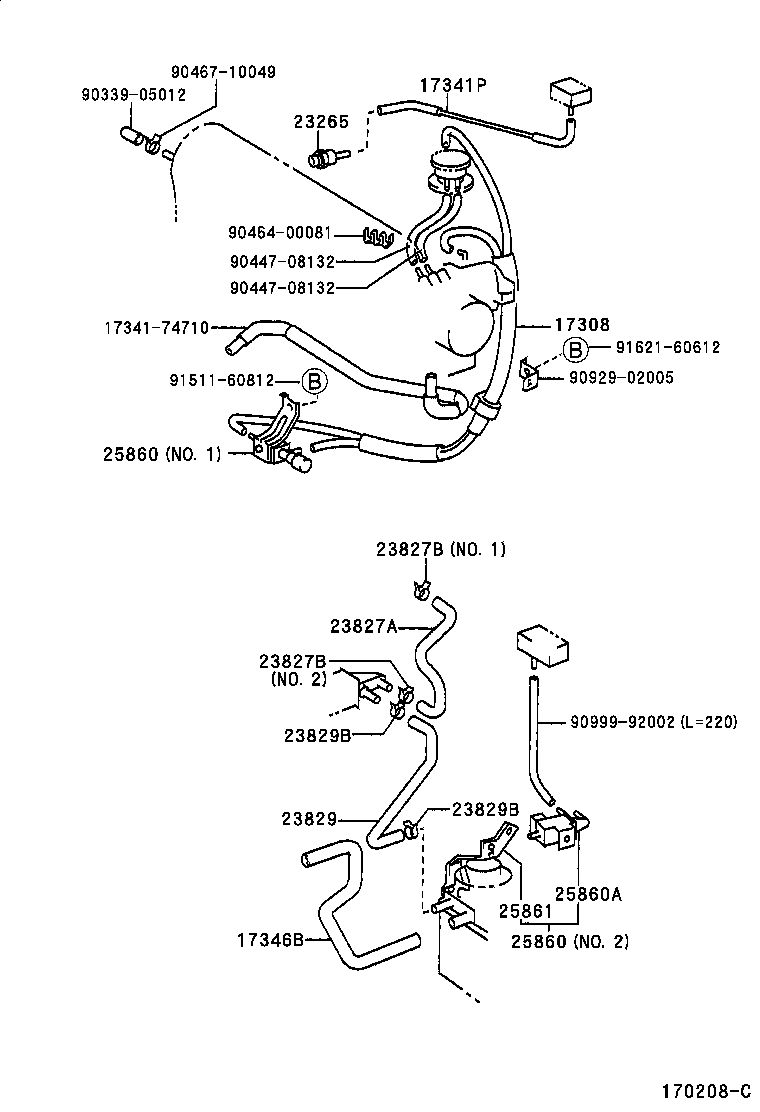

(9608-9708)5SFE..JPP

Click highlighted areas on diagram

Part #	Description	Period	Qty
17308 - HOSE SUB-ASSY, VACUUM(FOR IDLE-UP)
17308-74630	5SFE..SXV20..JPP	07/1998 - 08/1999	1
17308-74600	5SFE..SXV20..JPP	08/1997 - 07/1998	1
17308-74540	5SFE..SXV20..JPP	08/1996 - 08/1997	1
17308-74630	5SF#..SXV2#..JPP	08/1999 - 12/2999	1
17341P - HOSE, AIR
17341-74810	5SFE..SXV20..JPP	08/1996 - 08/1999	1
17341-74810	5SF#..SXV2#..JPP	08/1999 - 12/2999	1
17346B - HOSE, AIR, NO.6
17346-74120	5SFE..SXV20..JPP	08/1996 - 08/1997	1
23265 - FILTER, GAS, NO.1
90917-11037	5SFE..SXV20..JPP	04/1997 - 08/1999	1
90917-11022	5SFE..SXV20..JPP	08/1996 - 04/1997	1
90917-11037	5SF#..SXV2#..JPP	08/1999 - 12/2999	1
23827A - HOSE, FUEL VAPOR FEED, NO.2
23827-74020	5SFE..SXV20..JPP NO.1	08/1996 - 12/2999	1
23827-74100	5SFE..SXV20..JPP NO.2	08/1999 - 12/2999	1
23827-74100	5SFE..SXV20..JPP..MTM;5SFE..SXV20..JPP..(LE,XLE) NO.2	08/1998 - 08/1999	1
23827B - CLIP(FOR FUEL VAPOR FEED HOSE, NO.2)
96132-41000	5SFE..SXV20..JPP NO.1	08/1996 - 12/2999	1
96132-51100	5SFE..SXV20..JPP NO.2	08/1999 - 12/2999	3
96132-51100	5SFE..SXV20..JPP..MTM;5SFE..SXV20..JPP..(LE,XLE) NO.2	08/1998 - 08/1999	3
96132-51100	5SFE..SXV20..JPP NO.2	08/1996 - 08/1998	1
23827B - CLIP(FOR FUEL VAPOR FEED HOSE, NO.2)
96132-41000	5SFE..SXV20..JPP NO.1	08/1996 - 12/2999	1
96132-51100	5SFE..SXV20..JPP NO.2	08/1999 - 12/2999	3
96132-51100	5SFE..SXV20..JPP..MTM;5SFE..SXV20..JPP..(LE,XLE) NO.2	08/1998 - 08/1999	3
96132-51100	5SFE..SXV20..JPP NO.2	08/1996 - 08/1998	1
23829 - HOSE, FUEL VAPOR FEED, NO.3
23829-74050	5SFE..SXV20..JPP	08/1997 - 08/1998	1
23829-74010	5SFE..SXV20..JPP	08/1996 - 08/1997	1
23829B - CLIP(FOR FUEL VAPOR FEED HOSE)
96132-51100	5SFE..SXV20..JPP	08/1996 - 08/1998	2
23829B - CLIP(FOR FUEL VAPOR FEED HOSE)
96132-51100	5SFE..SXV20..JPP	08/1996 - 08/1998	2
25860 - VALVE ASSY, VACUUM SWITCHING, NO.1
25860-74050	5SFE..SXV20..JPP	08/1996 - 08/1999	1
25860-20020	5SFE..SXV20..JPP NO.2	08/1996 - 08/1997	1
25860-74050	5SF#..SXV2#..JPP	08/1999 - 12/2999	1
25860 - VALVE ASSY, VACUUM SWITCHING, NO.1
25860-74050	5SFE..SXV20..JPP	08/1996 - 08/1999	1
25860-20020	5SFE..SXV20..JPP NO.2	08/1996 - 08/1997	1
25860-74050	5SF#..SXV2#..JPP	08/1999 - 12/2999	1
25860A - VALVE, VACUUM SWITCHING, NO.1
90910-12109	5SFE..SXV20..JPP	08/1996 - 08/1997	1
25861 - BRACKET, VACUUM SWITCHING VALVE
25861-20020	5SFE..SXV20..JPP	08/1996 - 08/1997	1
Common parts
17341-74710
90339-05012
90447-08132
90464-00081
90467-10049
90929-02005
90999-92002
91511-60812
91621-60612

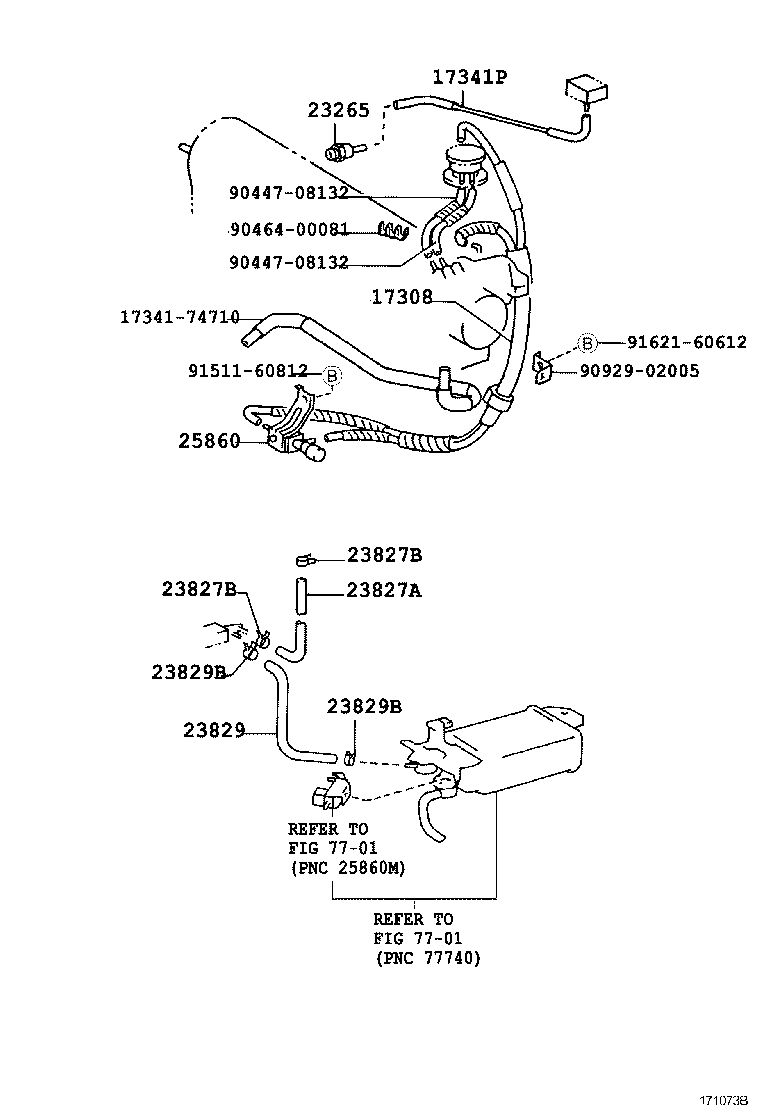

(9708-9808)5SFE..JPP

Click highlighted areas on diagram

Part #	Description	Period	Qty
17308 - HOSE SUB-ASSY, VACUUM(FOR IDLE-UP)
17308-74630	5SFE..SXV20..JPP	07/1998 - 08/1999	1
17308-74600	5SFE..SXV20..JPP	08/1997 - 07/1998	1
17308-74540	5SFE..SXV20..JPP	08/1996 - 08/1997	1
17308-74630	5SF#..SXV2#..JPP	08/1999 - 12/2999	1
17341P - HOSE, AIR
17341-74810	5SFE..SXV20..JPP	08/1996 - 08/1999	1
17341-74810	5SF#..SXV2#..JPP	08/1999 - 12/2999	1
23265 - FILTER, GAS, NO.1
90917-11037	5SFE..SXV20..JPP	04/1997 - 08/1999	1
90917-11022	5SFE..SXV20..JPP	08/1996 - 04/1997	1
90917-11037	5SF#..SXV2#..JPP	08/1999 - 12/2999	1
23827A - HOSE, FUEL VAPOR FEED, NO.2
23827-74020	5SFE..SXV20..JPP NO.1	08/1996 - 12/2999	1
23827-74100	5SFE..SXV20..JPP NO.2	08/1999 - 12/2999	1
23827-74100	5SFE..SXV20..JPP..MTM;5SFE..SXV20..JPP..(LE,XLE) NO.2	08/1998 - 08/1999	1
23827B - CLIP(FOR FUEL VAPOR FEED HOSE, NO.2)
96132-41000	5SFE..SXV20..JPP NO.1	08/1996 - 12/2999	1
96132-51100	5SFE..SXV20..JPP NO.2	08/1999 - 12/2999	3
96132-51100	5SFE..SXV20..JPP..MTM;5SFE..SXV20..JPP..(LE,XLE) NO.2	08/1998 - 08/1999	3
96132-51100	5SFE..SXV20..JPP NO.2	08/1996 - 08/1998	1
23827B - CLIP(FOR FUEL VAPOR FEED HOSE, NO.2)
96132-41000	5SFE..SXV20..JPP NO.1	08/1996 - 12/2999	1
96132-51100	5SFE..SXV20..JPP NO.2	08/1999 - 12/2999	3
96132-51100	5SFE..SXV20..JPP..MTM;5SFE..SXV20..JPP..(LE,XLE) NO.2	08/1998 - 08/1999	3
96132-51100	5SFE..SXV20..JPP NO.2	08/1996 - 08/1998	1
23829 - HOSE, FUEL VAPOR FEED, NO.3
23829-74050	5SFE..SXV20..JPP	08/1997 - 08/1998	1
23829-74010	5SFE..SXV20..JPP	08/1996 - 08/1997	1
23829B - CLIP(FOR FUEL VAPOR FEED HOSE)
96132-51100	5SFE..SXV20..JPP	08/1996 - 08/1998	2
23829B - CLIP(FOR FUEL VAPOR FEED HOSE)
96132-51100	5SFE..SXV20..JPP	08/1996 - 08/1998	2
25860 - VALVE ASSY, VACUUM SWITCHING, NO.1
25860-74050	5SFE..SXV20..JPP	08/1996 - 08/1999	1
25860-20020	5SFE..SXV20..JPP NO.2	08/1996 - 08/1997	1
25860-74050	5SF#..SXV2#..JPP	08/1999 - 12/2999	1
Common parts
17341-74710
90447-08132
90464-00081
90929-02005
91511-60812
91621-60612
Linked diagrams
7701

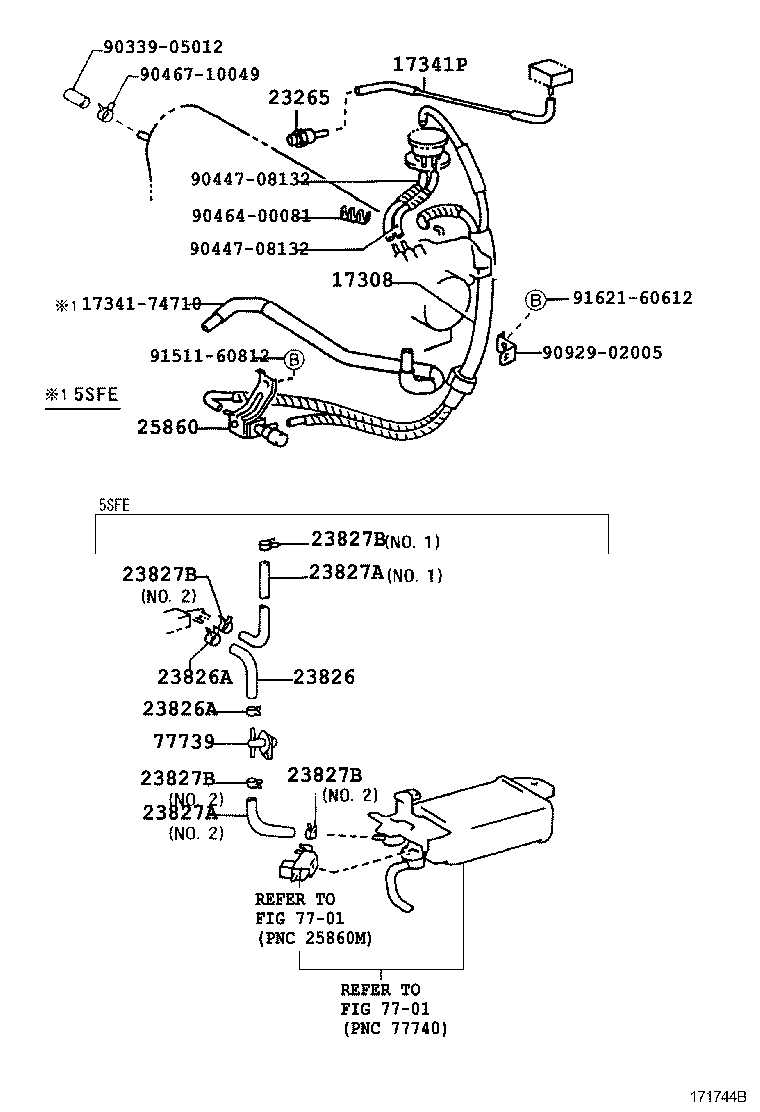

(9808- )5SF#..JPP

Click highlighted areas on diagram

Part #	Description	Period	Qty
17308 - HOSE SUB-ASSY, VACUUM(FOR IDLE-UP)
17308-74630	5SFE..SXV20..JPP	07/1998 - 08/1999	1
17308-74600	5SFE..SXV20..JPP	08/1997 - 07/1998	1
17308-74540	5SFE..SXV20..JPP	08/1996 - 08/1997	1
17308-74630	5SF#..SXV2#..JPP	08/1999 - 12/2999	1
17341P - HOSE, AIR
17341-74810	5SFE..SXV20..JPP	08/1996 - 08/1999	1
17341-74810	5SF#..SXV2#..JPP	08/1999 - 12/2999	1
23265 - FILTER, GAS, NO.1
90917-11037	5SFE..SXV20..JPP	04/1997 - 08/1999	1
90917-11022	5SFE..SXV20..JPP	08/1996 - 04/1997	1
90917-11037	5SF#..SXV2#..JPP	08/1999 - 12/2999	1
23826 - HOSE, FUEL VAPOR FEED, NO.1
23826-74080	5SFE..SXV20..JPP	08/1999 - 12/2999	1
23826-74080	5SFE..SXV20..JPP..MTM;5SFE..SXV20..JPP..(LE,XLE)	08/1998 - 08/1999	1
23826A - CLIP(FOR FUEL VAPOR FEED HOSE, NO.1)
96132-51100	5SFE..SXV20..JPP..MTM;5SFE..SXV20..JPP..(LE,XLE)	08/1998 - 08/1999	2
96132-51100	5SFE..SXV20..JPP	08/1999 - 12/2999	2
23826A - CLIP(FOR FUEL VAPOR FEED HOSE, NO.1)
96132-51100	5SFE..SXV20..JPP..MTM;5SFE..SXV20..JPP..(LE,XLE)	08/1998 - 08/1999	2
96132-51100	5SFE..SXV20..JPP	08/1999 - 12/2999	2
23827A - HOSE, FUEL VAPOR FEED, NO.2
23827-74020	5SFE..SXV20..JPP NO.1	08/1996 - 12/2999	1
23827-74100	5SFE..SXV20..JPP NO.2	08/1999 - 12/2999	1
23827-74100	5SFE..SXV20..JPP..MTM;5SFE..SXV20..JPP..(LE,XLE) NO.2	08/1998 - 08/1999	1
23827A - HOSE, FUEL VAPOR FEED, NO.2
23827-74020	5SFE..SXV20..JPP NO.1	08/1996 - 12/2999	1
23827-74100	5SFE..SXV20..JPP NO.2	08/1999 - 12/2999	1
23827-74100	5SFE..SXV20..JPP..MTM;5SFE..SXV20..JPP..(LE,XLE) NO.2	08/1998 - 08/1999	1
23827B - CLIP(FOR FUEL VAPOR FEED HOSE, NO.2)
96132-41000	5SFE..SXV20..JPP NO.1	08/1996 - 12/2999	1
96132-51100	5SFE..SXV20..JPP NO.2	08/1999 - 12/2999	3
96132-51100	5SFE..SXV20..JPP..MTM;5SFE..SXV20..JPP..(LE,XLE) NO.2	08/1998 - 08/1999	3
96132-51100	5SFE..SXV20..JPP NO.2	08/1996 - 08/1998	1
23827B - CLIP(FOR FUEL VAPOR FEED HOSE, NO.2)
96132-41000	5SFE..SXV20..JPP NO.1	08/1996 - 12/2999	1
96132-51100	5SFE..SXV20..JPP NO.2	08/1999 - 12/2999	3
96132-51100	5SFE..SXV20..JPP..MTM;5SFE..SXV20..JPP..(LE,XLE) NO.2	08/1998 - 08/1999	3
96132-51100	5SFE..SXV20..JPP NO.2	08/1996 - 08/1998	1
23827B - CLIP(FOR FUEL VAPOR FEED HOSE, NO.2)
96132-41000	5SFE..SXV20..JPP NO.1	08/1996 - 12/2999	1
96132-51100	5SFE..SXV20..JPP NO.2	08/1999 - 12/2999	3
96132-51100	5SFE..SXV20..JPP..MTM;5SFE..SXV20..JPP..(LE,XLE) NO.2	08/1998 - 08/1999	3
96132-51100	5SFE..SXV20..JPP NO.2	08/1996 - 08/1998	1
23827B - CLIP(FOR FUEL VAPOR FEED HOSE, NO.2)
96132-41000	5SFE..SXV20..JPP NO.1	08/1996 - 12/2999	1
96132-51100	5SFE..SXV20..JPP NO.2	08/1999 - 12/2999	3
96132-51100	5SFE..SXV20..JPP..MTM;5SFE..SXV20..JPP..(LE,XLE) NO.2	08/1998 - 08/1999	3
96132-51100	5SFE..SXV20..JPP NO.2	08/1996 - 08/1998	1
25860 - VALVE ASSY, VACUUM SWITCHING, NO.1
25860-74050	5SFE..SXV20..JPP	08/1996 - 08/1999	1
25860-20020	5SFE..SXV20..JPP NO.2	08/1996 - 08/1997	1
25860-74050	5SF#..SXV2#..JPP	08/1999 - 12/2999	1
77739 - VALVE, EVAP SERVICE PORT
77739-33010	SXV20..JPP..MTM;SXV20..JPP..(LE,XLE)	08/1998 - 08/1999	1
77739-33010	SXV20..JPP	08/1999 - 12/2999	1
Common parts
17341-74710
90339-05012
90447-08132
90464-00081
90467-10049
90929-02005
91511-60812
91621-60612
Linked diagrams
7701

SXV20L-AEPNKA (1996)

(9608-9708)5SFE..JPP

(9708-9808)5SFE..JPP

(9808- )5SF#..JPP
