MCV30L-AEPSKA (2001)

Toyota Camry (Jpp)

Production Jul 2001 - Jan 2003
Engine 1MZFE
Transmission 4FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

(0107-0301)MCV30..JPP..SE,XLE ; (0301- )MCV3#..JPP..SE,XLE

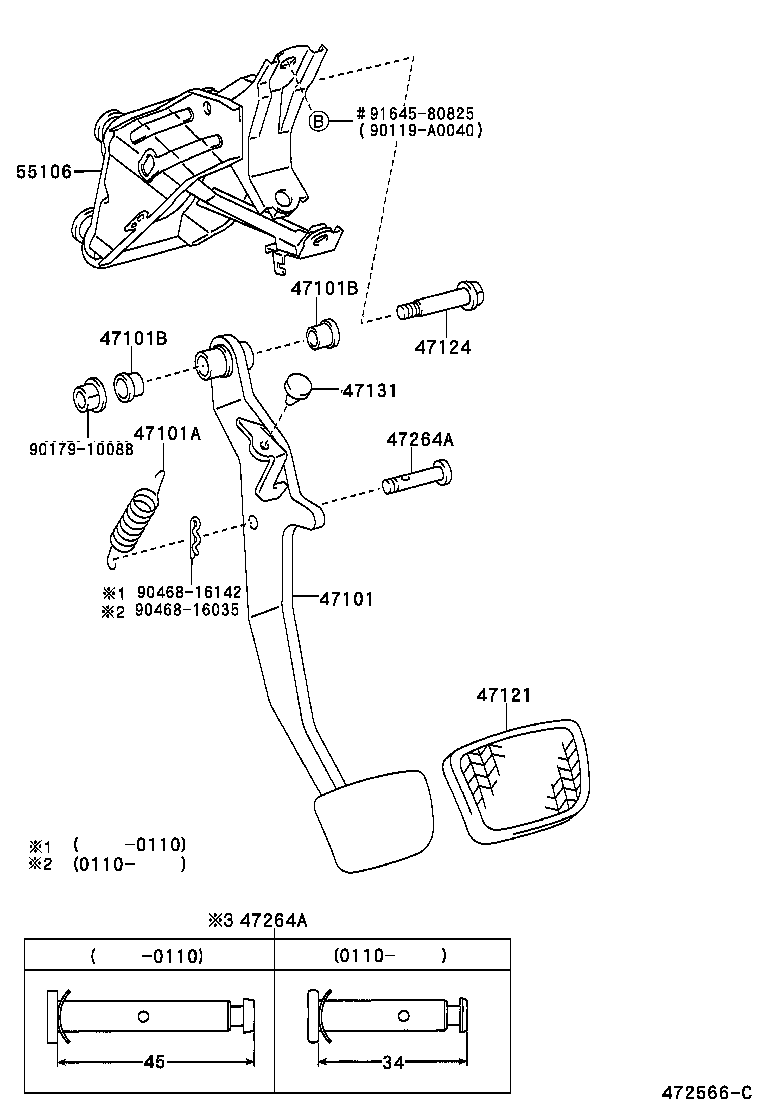

Click highlighted areas on diagram

TYPE B

diagram 47101 47101A 47101B 47101B 47121 47124 47131 47264A 47264A 55106 90119A0040 9017910088 9046816035 9046816142 9164580825
Part # Description Qty Price
47101 - PEDAL SUB-ASSY, BRAKE
47101-33070

MCV3#..JPP..(SE,XLE)

1
47101A - SPRING(FOR BRAKE PEDAL RETURN)
90507-14051

MCV3#..JPP..(SE,XLE)

1
47101B - BUSH(FOR BRAKE PEDAL)
90386-13015

MCV3#..JPP..(SE,XLE)

2
47101B - BUSH(FOR BRAKE PEDAL)
90386-13015

MCV3#..JPP..(SE,XLE)

2
47121 - PAD, BRAKE PEDAL
47121-50020

ACV30,MCV30..JPP..4FC

1
47124 - SHAFT, BRAKE PEDAL
90109-10167

MCV3#..JPP..(SE,XLE)

1
47131 - CUSHION(FOR STOP LAMP SWITCH)
90541-06036

MCV3#..JPP..(SE,XLE)

1
47264A - PIN(FOR PUSH ROD)
47148-33011

ACV30,MCV30..JPP

1
47148-33020

ACV30,MCV30..JPP

1
47264A - PIN(FOR PUSH ROD)
47148-33011

ACV30,MCV30..JPP

1
47148-33020

ACV30,MCV30..JPP

1
55106 - SUPPORT SUB-ASSY, BRAKE PEDAL
55106-33080

MCV3#..JPP..(SE,XLE)

1
Common parts
90119-A0040
90179-10088
90468-16035
90468-16142
91645-80825

(0208- )JPP

Click highlighted areas on diagram

POWER ADJUSTABLE PEDAL;TYPE C

diagram 7801 7801 7801 7801 7801 7801 7801 7801 7801
Part # Description Qty Price
Linked diagrams
7801
