ACV30L-AEPGKA (2001)

Toyota Camry (Jpp)

Production Jul 2001 - Jun 2004
Engine 2AZFE
Transmission 4FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

(0307- )JPP

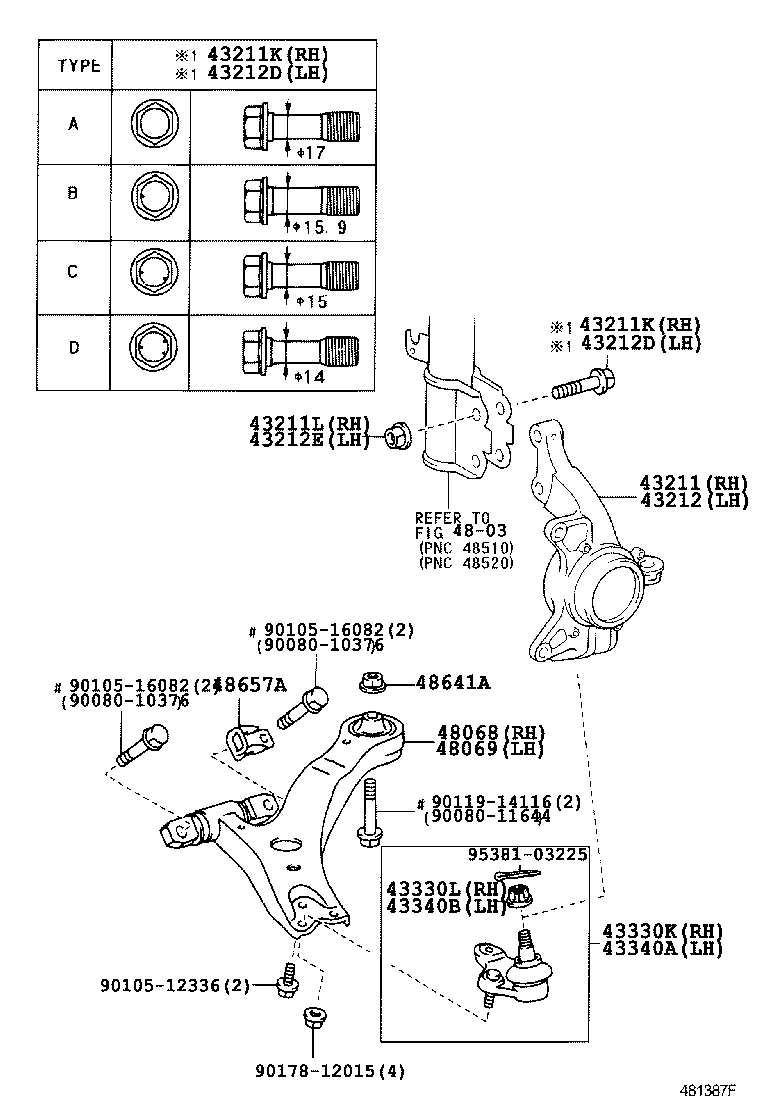

Click highlighted areas on diagram

diagram 43211 43211K 43211K 43211L 43212 43212D 43212D 43212E 43330K 43330L 43340A 43340B 4803 48068 48069 48641A 48657A 9008010376 9008010376 9008011644 9010512336 9010516082 9010516082 9011914116 9017812015 9538103225
Part # Description Qty Price
43211 - KNUCKLE, STEERING, RH
43211-58010

ACV30,MCV3#..JPP

1
43211-33080

ACV30..JPP..(LE,SE)

1
43211-39045

ACV30,MCV30..JPP

W(ABS)

1
43211K - BOLT (FOR STEERING KNUCKLE RH)
90105-17008

ACV30,MCV30..JPP

OD=17,TYPE A:REFER TO ILLUSTRATION

2
90105-17010

ACV30,MCV3#..JPP

OD=15,TYPE C:REFER TO ILLUSTRATION

1
90105-17011

ACV30,MCV3#..JPP

OD=14,TYPE D:REFER TO ILLUSTRATION

1
90105-17009

ACV30,MCV3#..JPP

OD=15.9,TYPE B:REFER TO ILLUSTRATION

1
90105-17010

ACV30,MCV30..JPP

OD=15,TYPE C:REFER TO ILLUSTRATION

1
90105-17011

ACV30,MCV30..JPP

OD=14,TYPE D:REFER TO ILLUSTRATION

1
90105-17008

ACV30,MCV3#..JPP

OD=17,TYPE A:REFER TO ILLUSTRATION

2
90105-17009

ACV30,MCV30..JPP

OD=15.9,TYPE B:REFER TO ILLUSTRATION

1
43211K - BOLT (FOR STEERING KNUCKLE RH)
90105-17008

ACV30,MCV30..JPP

OD=17,TYPE A:REFER TO ILLUSTRATION

2
90105-17010

ACV30,MCV3#..JPP

OD=15,TYPE C:REFER TO ILLUSTRATION

1
90105-17011

ACV30,MCV3#..JPP

OD=14,TYPE D:REFER TO ILLUSTRATION

1
90105-17009

ACV30,MCV3#..JPP

OD=15.9,TYPE B:REFER TO ILLUSTRATION

1
90105-17010

ACV30,MCV30..JPP

OD=15,TYPE C:REFER TO ILLUSTRATION

1
90105-17011

ACV30,MCV30..JPP

OD=14,TYPE D:REFER TO ILLUSTRATION

1
90105-17008

ACV30,MCV3#..JPP

OD=17,TYPE A:REFER TO ILLUSTRATION

2
90105-17009

ACV30,MCV30..JPP

OD=15.9,TYPE B:REFER TO ILLUSTRATION

1
43211L - NUT (FOR STEERING KNUCKLE RH)
90178-17001

ACV30,MCV3#..JPP

2
90178-17001

ACV30,MCV30..JPP

2
43212 - KNUCKLE, STEERING, LH
43212-58010

ACV30,MCV3#..JPP

1
43212-33100

ACV30..JPP..(LE,SE)

1
43212-39035

ACV30,MCV30..JPP

W(ABS)

1
43212D - BOLT (FOR STEERING KNUCKLE LH)
90105-17008

ACV30,MCV3#..JPP

OD=17,TYPE A:REFER TO ILLUSTRATION

2
90105-17009

ACV30,MCV30..JPP

OD=15.9,TYPE B:REFER TO ILLUSTRATION

1
90105-17010

ACV30,MCV3#..JPP

OD=15,TYPE C:REFER TO ILLUSTRATION

1
90105-17008

ACV30,MCV30..JPP

OD=17,TYPE A:REFER TO ILLUSTRATION

2
90105-17009

ACV30,MCV3#..JPP

OD=15.9,TYPE B:REFER TO ILLUSTRATION

1
90105-17010

ACV30,MCV30..JPP

OD=15,TYPE C:REFER TO ILLUSTRATION

1
90105-17011

ACV30,MCV30..JPP

OD=14,TYPE D:REFER TO ILLUSTRATION

1
90105-17011

ACV30,MCV3#..JPP

OD=14,TYPE D:REFER TO ILLUSTRATION

1
43212D - BOLT (FOR STEERING KNUCKLE LH)
90105-17008

ACV30,MCV3#..JPP

OD=17,TYPE A:REFER TO ILLUSTRATION

2
90105-17009

ACV30,MCV30..JPP

OD=15.9,TYPE B:REFER TO ILLUSTRATION

1
90105-17010

ACV30,MCV3#..JPP

OD=15,TYPE C:REFER TO ILLUSTRATION

1
90105-17008

ACV30,MCV30..JPP

OD=17,TYPE A:REFER TO ILLUSTRATION

2
90105-17009

ACV30,MCV3#..JPP

OD=15.9,TYPE B:REFER TO ILLUSTRATION

1
90105-17010

ACV30,MCV30..JPP

OD=15,TYPE C:REFER TO ILLUSTRATION

1
90105-17011

ACV30,MCV30..JPP

OD=14,TYPE D:REFER TO ILLUSTRATION

1
90105-17011

ACV30,MCV3#..JPP

OD=14,TYPE D:REFER TO ILLUSTRATION

1
43212E - NUT (FOR STEERING KNUCKLE LH)
90178-17001

ACV30,MCV3#..JPP

2
90178-17001

ACV30,MCV30..JPP

2
43330K - JOINT ASSY, LOWER BALL, FRONT RH
43330-29405

ACV30,MCV3#..JPP

1
43330-29405

ACV30,MCV30..JPP

1
43330L - NUT, CASTLE (FOR FRONT LOWER BALL JOINT RH)
90171-14003

ACV30,MCV3#..JPP

1
90171-14003

ACV30,MCV30..JPP

1
43340A - JOINT ASSY, LOWER BALL, FRONT LH
43340-29175

ACV30,MCV30..JPP

1
43340-29175

ACV30,MCV3#..JPP

1
43340B - NUT, CASTLE (FOR FRONT LOWER BALL JOINT LH)
90171-14003

ACV30,MCV3#..JPP

1
90171-14003

ACV30,MCV30..JPP

1
48068 - ARM SUB-ASSY, FRONT SUSPENSION, LOWER NO.1 RH
48068-33050

ACV30,MCV30..JPP

1
48068-33050

ACV30..JPP;MCV30..JPP..LE

1
48069 - ARM SUB-ASSY, FRONT SUSPENSION, LOWER NO.1 LH
48069-33050

ACV30..JPP;MCV30..JPP..LE

1
48069-33050

ACV30,MCV30..JPP

1
48641A - NUT(FOR SUSPENSION LOWER ARM SHAFT)
90179-14068

ACV30,MCV30..JPP

2
90179-14068

ACV30,MCV3#..JPP

2
48657A - STOPPER, FRONT LOWER ARM BUSH
48657-28010

ACV30,MCV30..JPP

2
48657-28010

ACV30,MCV3#..JPP

2
Common parts
90080-10376
90080-11644
90105-12336
90105-16082
90119-14116
90178-12015
95381-03225
Linked diagrams
4803

(0107-0307)ACV30..JPP..LE,SE

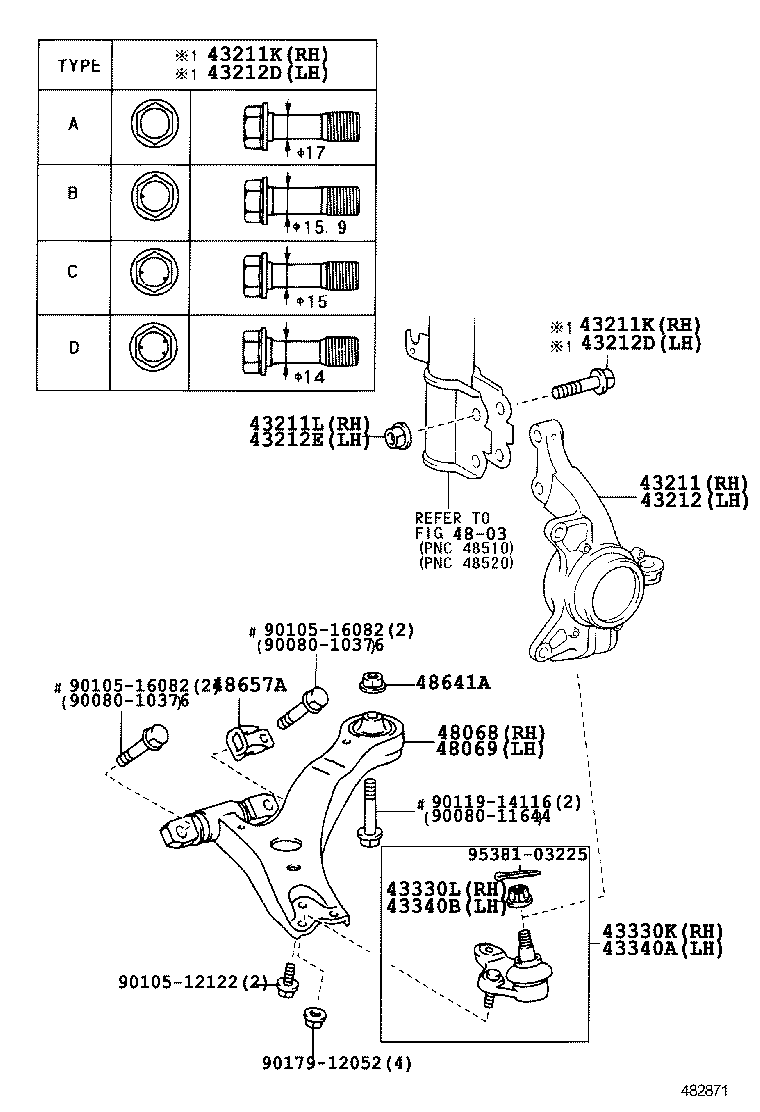

Click highlighted areas on diagram

W/O(ABS)

diagram 43211 43211K 43211K 43211L 43212 43212D 43212D 43212E 43330K 43330L 43340A 43340B 4803 48068 48069 48641A 48657A 9008010376 9008010376 9008011644 9010512122 9010516082 9010516082 9011914116 9017912052 9538103225
Part # Description Qty Price
43211 - KNUCKLE, STEERING, RH
43211-58010

ACV30,MCV3#..JPP

1
43211-33080

ACV30..JPP..(LE,SE)

1
43211-39045

ACV30,MCV30..JPP

W(ABS)

1
43211K - BOLT (FOR STEERING KNUCKLE RH)
90105-17008

ACV30,MCV30..JPP

OD=17,TYPE A:REFER TO ILLUSTRATION

2
90105-17010

ACV30,MCV3#..JPP

OD=15,TYPE C:REFER TO ILLUSTRATION

1
90105-17011

ACV30,MCV3#..JPP

OD=14,TYPE D:REFER TO ILLUSTRATION

1
90105-17009

ACV30,MCV3#..JPP

OD=15.9,TYPE B:REFER TO ILLUSTRATION

1
90105-17010

ACV30,MCV30..JPP

OD=15,TYPE C:REFER TO ILLUSTRATION

1
90105-17011

ACV30,MCV30..JPP

OD=14,TYPE D:REFER TO ILLUSTRATION

1
90105-17008

ACV30,MCV3#..JPP

OD=17,TYPE A:REFER TO ILLUSTRATION

2
90105-17009

ACV30,MCV30..JPP

OD=15.9,TYPE B:REFER TO ILLUSTRATION

1
43211K - BOLT (FOR STEERING KNUCKLE RH)
90105-17008

ACV30,MCV30..JPP

OD=17,TYPE A:REFER TO ILLUSTRATION

2
90105-17010

ACV30,MCV3#..JPP

OD=15,TYPE C:REFER TO ILLUSTRATION

1
90105-17011

ACV30,MCV3#..JPP

OD=14,TYPE D:REFER TO ILLUSTRATION

1
90105-17009

ACV30,MCV3#..JPP

OD=15.9,TYPE B:REFER TO ILLUSTRATION

1
90105-17010

ACV30,MCV30..JPP

OD=15,TYPE C:REFER TO ILLUSTRATION

1
90105-17011

ACV30,MCV30..JPP

OD=14,TYPE D:REFER TO ILLUSTRATION

1
90105-17008

ACV30,MCV3#..JPP

OD=17,TYPE A:REFER TO ILLUSTRATION

2
90105-17009

ACV30,MCV30..JPP

OD=15.9,TYPE B:REFER TO ILLUSTRATION

1
43211L - NUT (FOR STEERING KNUCKLE RH)
90178-17001

ACV30,MCV3#..JPP

2
90178-17001

ACV30,MCV30..JPP

2
43212 - KNUCKLE, STEERING, LH
43212-58010

ACV30,MCV3#..JPP

1
43212-33100

ACV30..JPP..(LE,SE)

1
43212-39035

ACV30,MCV30..JPP

W(ABS)

1
43212D - BOLT (FOR STEERING KNUCKLE LH)
90105-17008

ACV30,MCV3#..JPP

OD=17,TYPE A:REFER TO ILLUSTRATION

2
90105-17009

ACV30,MCV30..JPP

OD=15.9,TYPE B:REFER TO ILLUSTRATION

1
90105-17010

ACV30,MCV3#..JPP

OD=15,TYPE C:REFER TO ILLUSTRATION

1
90105-17008

ACV30,MCV30..JPP

OD=17,TYPE A:REFER TO ILLUSTRATION

2
90105-17009

ACV30,MCV3#..JPP

OD=15.9,TYPE B:REFER TO ILLUSTRATION

1
90105-17010

ACV30,MCV30..JPP

OD=15,TYPE C:REFER TO ILLUSTRATION

1
90105-17011

ACV30,MCV30..JPP

OD=14,TYPE D:REFER TO ILLUSTRATION

1
90105-17011

ACV30,MCV3#..JPP

OD=14,TYPE D:REFER TO ILLUSTRATION

1
43212D - BOLT (FOR STEERING KNUCKLE LH)
90105-17008

ACV30,MCV3#..JPP

OD=17,TYPE A:REFER TO ILLUSTRATION

2
90105-17009

ACV30,MCV30..JPP

OD=15.9,TYPE B:REFER TO ILLUSTRATION

1
90105-17010

ACV30,MCV3#..JPP

OD=15,TYPE C:REFER TO ILLUSTRATION

1
90105-17008

ACV30,MCV30..JPP

OD=17,TYPE A:REFER TO ILLUSTRATION

2
90105-17009

ACV30,MCV3#..JPP

OD=15.9,TYPE B:REFER TO ILLUSTRATION

1
90105-17010

ACV30,MCV30..JPP

OD=15,TYPE C:REFER TO ILLUSTRATION

1
90105-17011

ACV30,MCV30..JPP

OD=14,TYPE D:REFER TO ILLUSTRATION

1
90105-17011

ACV30,MCV3#..JPP

OD=14,TYPE D:REFER TO ILLUSTRATION

1
43212E - NUT (FOR STEERING KNUCKLE LH)
90178-17001

ACV30,MCV3#..JPP

2
90178-17001

ACV30,MCV30..JPP

2
43330K - JOINT ASSY, LOWER BALL, FRONT RH
43330-29405

ACV30,MCV3#..JPP

1
43330-29405

ACV30,MCV30..JPP

1
43330L - NUT, CASTLE (FOR FRONT LOWER BALL JOINT RH)
90171-14003

ACV30,MCV3#..JPP

1
90171-14003

ACV30,MCV30..JPP

1
43340A - JOINT ASSY, LOWER BALL, FRONT LH
43340-29175

ACV30,MCV30..JPP

1
43340-29175

ACV30,MCV3#..JPP

1
43340B - NUT, CASTLE (FOR FRONT LOWER BALL JOINT LH)
90171-14003

ACV30,MCV3#..JPP

1
90171-14003

ACV30,MCV30..JPP

1
48068 - ARM SUB-ASSY, FRONT SUSPENSION, LOWER NO.1 RH
48068-33050

ACV30,MCV30..JPP

1
48068-33050

ACV30..JPP;MCV30..JPP..LE

1
48069 - ARM SUB-ASSY, FRONT SUSPENSION, LOWER NO.1 LH
48069-33050

ACV30..JPP;MCV30..JPP..LE

1
48069-33050

ACV30,MCV30..JPP

1
48641A - NUT(FOR SUSPENSION LOWER ARM SHAFT)
90179-14068

ACV30,MCV30..JPP

2
90179-14068

ACV30,MCV3#..JPP

2
48657A - STOPPER, FRONT LOWER ARM BUSH
48657-28010

ACV30,MCV30..JPP

2
48657-28010

ACV30,MCV3#..JPP

2
Common parts
90080-10376
90080-11644
90105-12122
90105-16082
90119-14116
90179-12052
95381-03225
Linked diagrams
4803

(0107-0307)JPP

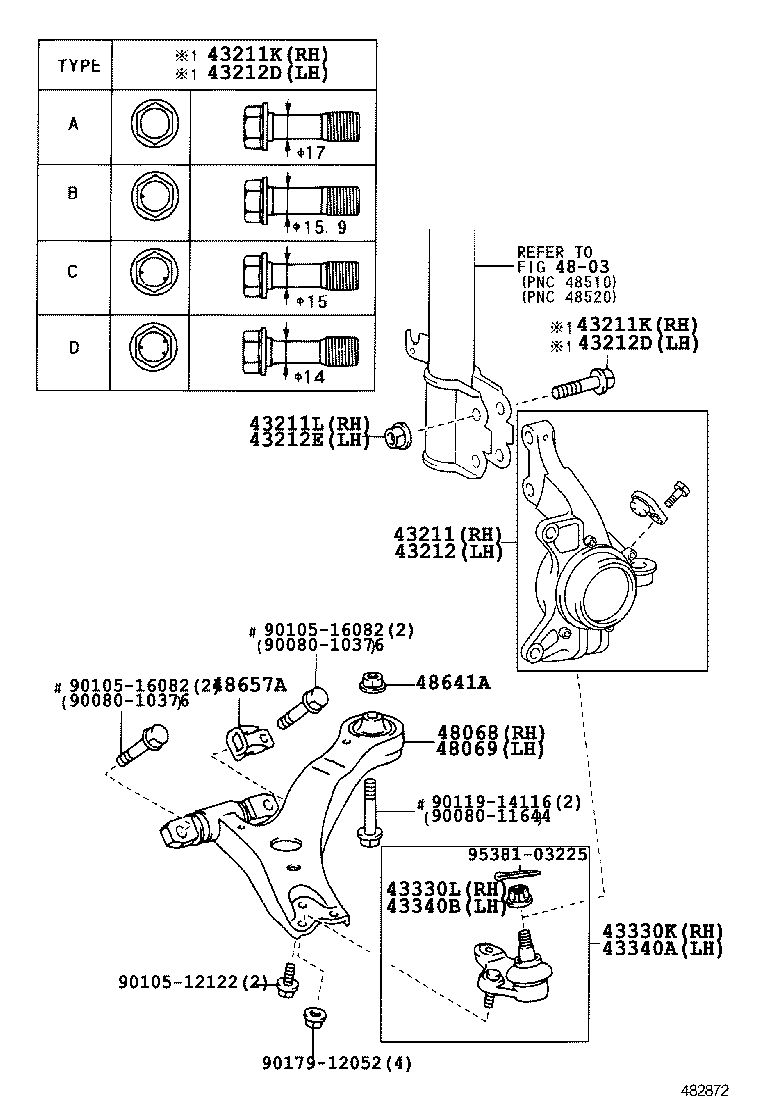

Click highlighted areas on diagram

W(ABS)

diagram 43211 43211K 43211K 43211L 43212 43212D 43212D 43212E 43330K 43330L 43340A 43340B 4803 48068 48069 48641A 48657A 9008010376 9008010376 9008011644 9010512122 9010516082 9010516082 9011914116 9017912052 9538103225
Part # Description Qty Price
43211 - KNUCKLE, STEERING, RH
43211-58010

ACV30,MCV3#..JPP

1
43211-33080

ACV30..JPP..(LE,SE)

1
43211-39045

ACV30,MCV30..JPP

W(ABS)

1
43211K - BOLT (FOR STEERING KNUCKLE RH)
90105-17008

ACV30,MCV30..JPP

OD=17,TYPE A:REFER TO ILLUSTRATION

2
90105-17010

ACV30,MCV3#..JPP

OD=15,TYPE C:REFER TO ILLUSTRATION

1
90105-17011

ACV30,MCV3#..JPP

OD=14,TYPE D:REFER TO ILLUSTRATION

1
90105-17009

ACV30,MCV3#..JPP

OD=15.9,TYPE B:REFER TO ILLUSTRATION

1
90105-17010

ACV30,MCV30..JPP

OD=15,TYPE C:REFER TO ILLUSTRATION

1
90105-17011

ACV30,MCV30..JPP

OD=14,TYPE D:REFER TO ILLUSTRATION

1
90105-17008

ACV30,MCV3#..JPP

OD=17,TYPE A:REFER TO ILLUSTRATION

2
90105-17009

ACV30,MCV30..JPP

OD=15.9,TYPE B:REFER TO ILLUSTRATION

1
43211K - BOLT (FOR STEERING KNUCKLE RH)
90105-17008

ACV30,MCV30..JPP

OD=17,TYPE A:REFER TO ILLUSTRATION

2
90105-17010

ACV30,MCV3#..JPP

OD=15,TYPE C:REFER TO ILLUSTRATION

1
90105-17011

ACV30,MCV3#..JPP

OD=14,TYPE D:REFER TO ILLUSTRATION

1
90105-17009

ACV30,MCV3#..JPP

OD=15.9,TYPE B:REFER TO ILLUSTRATION

1
90105-17010

ACV30,MCV30..JPP

OD=15,TYPE C:REFER TO ILLUSTRATION

1
90105-17011

ACV30,MCV30..JPP

OD=14,TYPE D:REFER TO ILLUSTRATION

1
90105-17008

ACV30,MCV3#..JPP

OD=17,TYPE A:REFER TO ILLUSTRATION

2
90105-17009

ACV30,MCV30..JPP

OD=15.9,TYPE B:REFER TO ILLUSTRATION

1
43211L - NUT (FOR STEERING KNUCKLE RH)
90178-17001

ACV30,MCV3#..JPP

2
90178-17001

ACV30,MCV30..JPP

2
43212 - KNUCKLE, STEERING, LH
43212-58010

ACV30,MCV3#..JPP

1
43212-33100

ACV30..JPP..(LE,SE)

1
43212-39035

ACV30,MCV30..JPP

W(ABS)

1
43212D - BOLT (FOR STEERING KNUCKLE LH)
90105-17008

ACV30,MCV3#..JPP

OD=17,TYPE A:REFER TO ILLUSTRATION

2
90105-17009

ACV30,MCV30..JPP

OD=15.9,TYPE B:REFER TO ILLUSTRATION

1
90105-17010

ACV30,MCV3#..JPP

OD=15,TYPE C:REFER TO ILLUSTRATION

1
90105-17008

ACV30,MCV30..JPP

OD=17,TYPE A:REFER TO ILLUSTRATION

2
90105-17009

ACV30,MCV3#..JPP

OD=15.9,TYPE B:REFER TO ILLUSTRATION

1
90105-17010

ACV30,MCV30..JPP

OD=15,TYPE C:REFER TO ILLUSTRATION

1
90105-17011

ACV30,MCV30..JPP

OD=14,TYPE D:REFER TO ILLUSTRATION

1
90105-17011

ACV30,MCV3#..JPP

OD=14,TYPE D:REFER TO ILLUSTRATION

1
43212D - BOLT (FOR STEERING KNUCKLE LH)
90105-17008

ACV30,MCV3#..JPP

OD=17,TYPE A:REFER TO ILLUSTRATION

2
90105-17009

ACV30,MCV30..JPP

OD=15.9,TYPE B:REFER TO ILLUSTRATION

1
90105-17010

ACV30,MCV3#..JPP

OD=15,TYPE C:REFER TO ILLUSTRATION

1
90105-17008

ACV30,MCV30..JPP

OD=17,TYPE A:REFER TO ILLUSTRATION

2
90105-17009

ACV30,MCV3#..JPP

OD=15.9,TYPE B:REFER TO ILLUSTRATION

1
90105-17010

ACV30,MCV30..JPP

OD=15,TYPE C:REFER TO ILLUSTRATION

1
90105-17011

ACV30,MCV30..JPP

OD=14,TYPE D:REFER TO ILLUSTRATION

1
90105-17011

ACV30,MCV3#..JPP

OD=14,TYPE D:REFER TO ILLUSTRATION

1
43212E - NUT (FOR STEERING KNUCKLE LH)
90178-17001

ACV30,MCV3#..JPP

2
90178-17001

ACV30,MCV30..JPP

2
43330K - JOINT ASSY, LOWER BALL, FRONT RH
43330-29405

ACV30,MCV3#..JPP

1
43330-29405

ACV30,MCV30..JPP

1
43330L - NUT, CASTLE (FOR FRONT LOWER BALL JOINT RH)
90171-14003

ACV30,MCV3#..JPP

1
90171-14003

ACV30,MCV30..JPP

1
43340A - JOINT ASSY, LOWER BALL, FRONT LH
43340-29175

ACV30,MCV30..JPP

1
43340-29175

ACV30,MCV3#..JPP

1
43340B - NUT, CASTLE (FOR FRONT LOWER BALL JOINT LH)
90171-14003

ACV30,MCV3#..JPP

1
90171-14003

ACV30,MCV30..JPP

1
48068 - ARM SUB-ASSY, FRONT SUSPENSION, LOWER NO.1 RH
48068-33050

ACV30,MCV30..JPP

1
48068-33050

ACV30..JPP;MCV30..JPP..LE

1
48069 - ARM SUB-ASSY, FRONT SUSPENSION, LOWER NO.1 LH
48069-33050

ACV30..JPP;MCV30..JPP..LE

1
48069-33050

ACV30,MCV30..JPP

1
48641A - NUT(FOR SUSPENSION LOWER ARM SHAFT)
90179-14068

ACV30,MCV30..JPP

2
90179-14068

ACV30,MCV3#..JPP

2
48657A - STOPPER, FRONT LOWER ARM BUSH
48657-28010

ACV30,MCV30..JPP

2
48657-28010

ACV30,MCV3#..JPP

2
Common parts
90080-10376
90080-11644
90105-12122
90105-16082
90119-14116
90179-12052
95381-03225
Linked diagrams
4803
