GSX50L-AEZSBA (2018)

Toyota Avalon

Production Apr 2018 - Aug 2020
Engine 2GRFKS
Transmission 8FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

(1804- )AXXH5#,GSX50

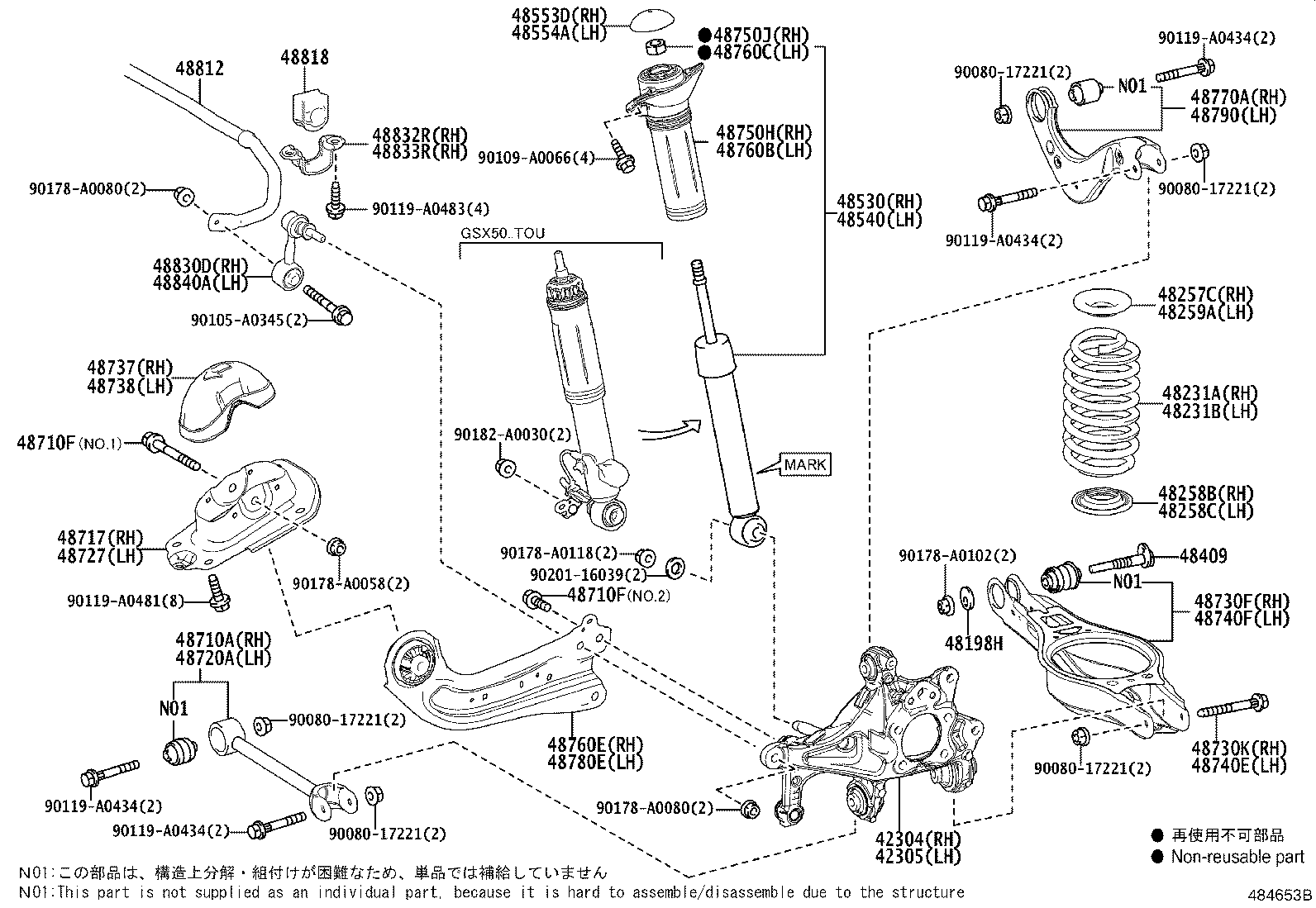

Click highlighted areas on diagram

diagram 42304 42305 48198H 48231A 48231B 48257C 48258B 48258C 48259A 48409 48530 48540 48553D 48554A 48710A 48710F 48710F 48717 48720A 48727 48730F 48730K 48737 48738 48740E 48740F 48750H 48750J 48760B 48760C 48760E 48770A 48780E 48790 48812 48818 48830D 48832R 48833R 48840A 9008017221 9008017221 9008017221 9008017221 9008017221 90105A0345 90109A0066 90119A0434 90119A0434 90119A0434 90119A0434 90119A0481 90119A0483 90178A0058 90178A0080 90178A0080 90178A0102 90178A0118 90182A0030 9020116039
Part # Description Qty Price
42304 - CARRIER SUB-ASSY, REAR AXLE, RH
42304-06270

AXXH50,GSX50

1
42305 - CARRIER SUB-ASSY, REAR AXLE, LH
42305-06270

AXXH50,GSX50

1
48198H - CAM, CAMBER ADJUST, NO.2
48198-47010

AXXH50,GSX50

2
48198-07010

AXXH50,GSX50

2
48231A - SPRING, COIL, REAR RH
48231-07140

GSX50..TOU,XSE

1
48231B - SPRING, COIL, REAR LH
48231-07140

GSX50..TOU,XSE

1
48257C - INSULATOR, REAR COIL SPRING, UPPER RH
48257-06030

AXXH50,GSX50

1
48258B - INSULATOR, REAR COIL SPRING, LOWER RH
48258-06230

AXXH50,GSX50

1
48258C - INSULATOR, REAR COIL SPRING, LOWER LH
48258-06230

AXXH50,GSX50

1
48259A - INSULATOR, REAR COIL SPRING, UPPER LH
48257-06030

AXXH50,GSX50

1
48409 - CAM SUB-ASSY, REAR SUSPENSION TOE ADJUST
48409-47011

AXXH50,GSX50

2
48409-06010

AXXH50,GSX50

2
48530 - ABSORBER ASSY, SHOCK, REAR RH
48530-80825

GSX50..TOU

MARK 48530-41010

1
48540 - ABSORBER ASSY, SHOCK, REAR LH
48540-29375

GSX50..TOU

MARK 48540-41010

1
48553D - CAP, REAR SHOCK ABSORBER, RH
48553-06010

AXXH50,GSX50

1
48554A - CAP, REAR SHOCK ABSORBER, LH
48553-06010

AXXH50,GSX50

1
48710A - ARM ASSY, REAR SUSPENSION, NO.1 RH
48710-06170

AXXH50;GSX50..LIMD,TOU,XSE

1
48710F - BOLT(FOR REAR TRAILING ARM)
90105-A0346

AXXH50,GSX50

NO.2

4
90105-A0365

AXXH50,GSX50

NO.1

2
48710F - BOLT(FOR REAR TRAILING ARM)
90105-A0346

AXXH50,GSX50

NO.2

4
90105-A0365

AXXH50,GSX50

NO.1

2
48717 - BRACKET, REAR SUSPENSION ARM, RH
48717-06030

AXXH50,GSX50

1
48720A - ARM ASSY, REAR SUSPENSION, NO.1 LH
48710-06170

AXXH50;GSX50..LIMD,TOU,XSE

1
48727 - BRACKET, REAR SUSPENSION ARM, LH
48727-06060

AXXH50,GSX50

1
48730F - ARM ASSY, REAR SUSPENSION, NO.2 RH
48730-06120

AXXH50,GSX50

1
48730K - BOLT(FOR REAR SUSPENSION ARM NO.2 RH)
90119-A0433

AXXH50,GSX50

1
48737 - COVER, REAR SUSPENSION ARM, RH
48753-06080

AXXH50,GSX50

1
48738 - COVER, REAR SUSPENSION ARM, LH
48753-06090

AXXH50,GSX50

1
48740E - BOLT(FOR REAR SUSPENSION ARM NO.2 LH)
90119-A0433

AXXH50,GSX50

1
48740F - ARM ASSY, REAR SUSPENSION, NO.2 LH
48730-06120

AXXH50,GSX50

1
48750H - SUPPORT ASSY, REAR SUSPENSION, RH
48750-06300

AXXH50,GSX50

1
48750J - NUT(FOR REAR SUPPORT TO REAR SHOCK ABSORBER RH)
94130-61200

AXXH50,GSX50

(J)

1
90170-A0008

AXXH50,GSX50

(L)

1
94130-61200

AXXH50,GSX50

1
48760B - SUPPORT ASSY REAR SUSPENSION, LH
48750-06300

AXXH50,GSX50

1
48760C - NUT(FOR REAR SUPPORT TO REAR SHOCK ABSORBER LH)
94130-61200

AXXH50,GSX50

(J)

1
94130-61200

AXXH50,GSX50

1
90170-A0008

AXXH50,GSX50

(L)

1
48760E - ARM ASSY, TRAILING, REAR RH
48760-06310

AXXH50;GSX50..LIMD,TOU,XSE

1
48770A - ARM ASSY, UPPER CONTROL, REAR RH
48770-06010

AXXH50,GSX50

1
48780E - ARM ASSY, TRAILING, REAR LH
48780-06120

AXXH50;GSX50..LIMD,TOU,XSE

1
48790 - ARM ASSY, UPPER CONTROL, REAR LH
48790-06010

AXXH50,GSX50

1
48812 - BAR, STABILIZER, REAR
48812-07010

AXXH50,GSX50..TOU,XSE

1
48818 - BUSH, STABILIZER, REAR
48818-06340

AXXH50,GSX50..TOU,XSE

2
48830D - LINK ASSY, REAR STABILIZER, RH
48830-06090

AXXH50,GSX50

1
48832R - BRACKET, REAR STABILIZER BAR, NO.1 RH
48832-06060

AXXH50,GSX50

1
48833R - BRACKET, REAR STABILIZER BAR, NO.1 LH
48832-06060

AXXH50,GSX50

1
48840A - LINK ASSY, REAR STABILIZER, LH
48830-06090

AXXH50,GSX50

1
Common parts
90080-17221
90105-A0345
90109-A0066
90119-A0434
90119-A0481
90119-A0483
90178-A0058
90178-A0080
90178-A0102
90178-A0118
90182-A0030
90201-16039
