GSX30L-AEAPKA (2005)

Toyota Avalon

Production Jan 2005 - Jul 2007
Engine 2GRFE
Transmission 5FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

ILLUST NO. 1 OF 2(0501- )

Click highlighted areas on diagram

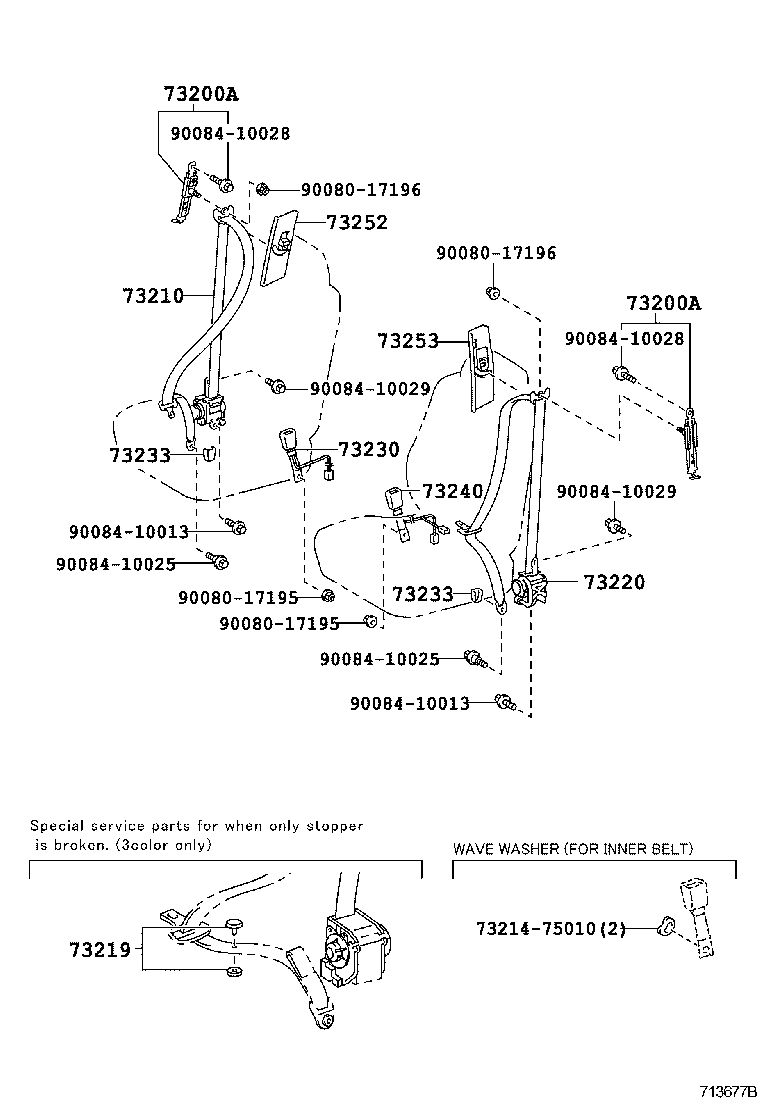

FRONT SEAT BELT

diagram 73200A 73200A 73210 7321475010 73219 73220 73230 73233 73233 73240 73252 73253 9008017195 9008017195 9008017196 9008017196 9008410013 9008410013 9008410025 9008410025 9008410028 9008410028 9008410029 9008410029
Part # Description Qty Price
73200A - ADJUSTER ASSY, FRONT SHOULDER BELT ANCHOR
73200-AC010

GSX30

2
73200A - ADJUSTER ASSY, FRONT SHOULDER BELT ANCHOR
73200-AC010

GSX30

2
73210 - BELT ASSY, FRONT SEAT OUTER, RH
73210-AC050A0

GSX30

IVORY,TRIM0#

1
73210-AC050B0

GSX30

LT. GRAY,TRIM16

1
73210-AC051B0

GSX30

GRAY,TRIM16

1
73210-AC051A0

GSX30

IVORY,TRIM0#

1
73210-AC050B2

GSX30..LIMD,XLS

GRAY,TRIM17

1
73210-AC051B2

GSX30..LIMD,XLS

GRAY,TRIM17

1
73220 - BELT ASSY, FRONT SEAT OUTER, LH
73220-AC030B0

GSX30

LT. GRAY,TRIM16

1
73220-AC031B0

GSX30

GRAY,TRIM16

1
73220-AC030A0

GSX30

IVORY,TRIM0#

1
73220-AC031A0

GSX30

IVORY,TRIM0#

1
73220-AC030B2

GSX30..LIMD,XLS

GRAY,TRIM17

1
73220-AC031B2

GSX30..LIMD,XLS

GRAY,TRIM17

1
73230 - BELT ASSY, FRONT SEAT INNER, RH
73230-AC090A0

GSX30..LIMD,XLS

IVORY,TRIM0#

1
73230-AC090B0

GSX30..LIMD,XLS

LT.GRAY,TRIM17

1
73230-AC090B1

GSX30..LIMD,XLS

GRAY,TRIM16

1
73233 - COVER, LAP BELT OUTER ANCHOR
73233-33010P0

GSX30..LIMD,XLS

LT.GRAY,TRIM17

2
73233-33010P4

GSX30

GRAY,TRIM16

2
73233-33010A1

GSX30

IVORY,TRIM0#

2
73233 - COVER, LAP BELT OUTER ANCHOR
73233-33010P0

GSX30..LIMD,XLS

LT.GRAY,TRIM17

2
73233-33010P4

GSX30

GRAY,TRIM16

2
73233-33010A1

GSX30

IVORY,TRIM0#

2
73240 - BELT ASSY, FRONT SEAT INNER, LH
73240-AC060A0

GSX30

IVORY,TRIM0#

1
73240-AC060B0

GSX30..LIMD,XLS

LT.GRAY,TRIM17

1
73240-AC060B1

GSX30

GRAY,TRIM16

1
73252 - COVER, SHOULDER BELT ANCHOR ADJUST, RH
73252-AC020B0

GSX30

LT.GRAY,TRIM16,17

1
73252-AC020A0

GSX30

IVORY,TRIM0#

1
73253 - COVER, SHOULDER BELT ANCHOR ADJUST, LH
73253-AC020B0

GSX30

LT.GRAY,TRIM16,17

1
73253-AC020A0

GSX30

IVORY,TRIM0#

1
Common parts
73214-75010
90080-17195
90080-17196
90084-10013
90084-10025
90084-10028
90084-10029

ILLUST NO. 2 OF 2(0501-0503)

Click highlighted areas on diagram

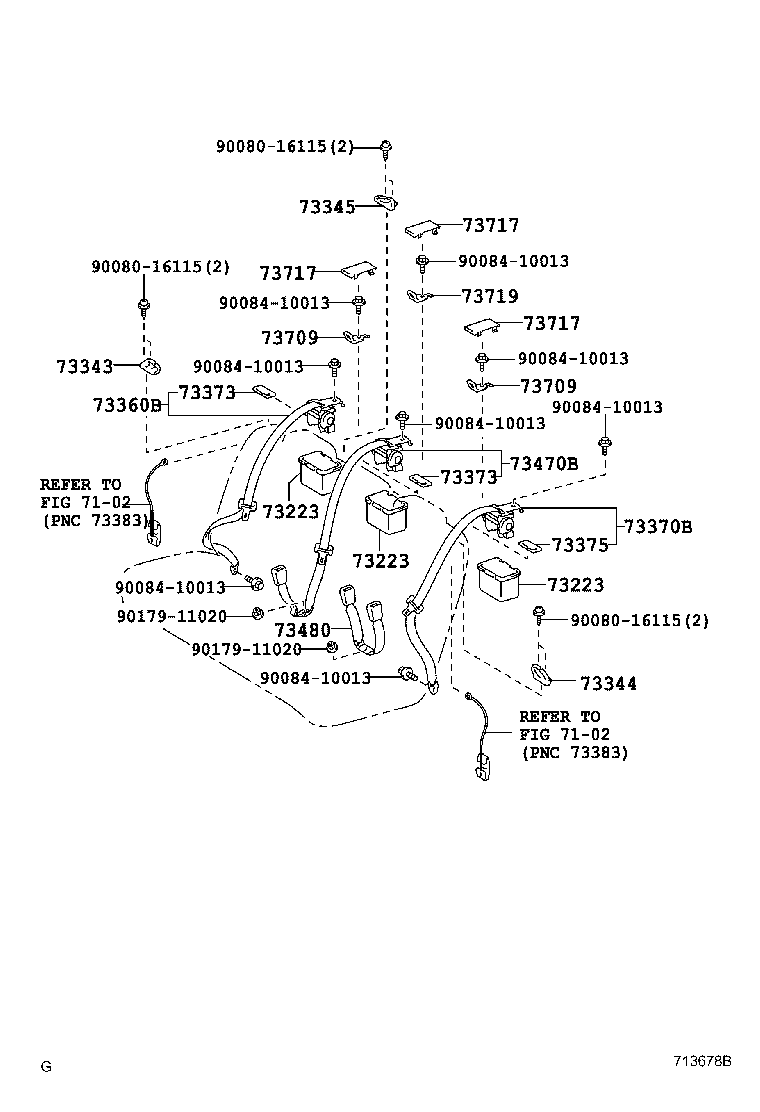

REAR SEAT BELT

diagram 7102 7102 73223 73223 73223 73343 73344 73345 73360B 73370B 73373 73373 73375 73470B 73480 73709 73709 73717 73717 73717 73719 9008016115 9008016115 9008016115 9008410013 9008410013 9008410013 9008410013 9008410013 9008410013 9008410013 9008410013 9017911020 9017911020
Part # Description Qty Price
73223 - COVER, SEAT BELT RETRACTOR
73223-AC010

GSX30

3
73223 - COVER, SEAT BELT RETRACTOR
73223-AC010

GSX30

3
73223 - COVER, SEAT BELT RETRACTOR
73223-AC010

GSX30

3
73343 - GUIDE, REAR SEAT SHOULDER BELT, RH
73343-07010B2

GSX30

GRAY,TRIM16

1
73343-07010B1

GSX30

LT.GRAY,TRIM17

1
73343-07010A0

GSX30

IVORY,TRIM0#

1
73344 - GUIDE, REAR SEAT SHOULDER BELT, LH
73344-07010B2

GSX30

GRAY,TRIM16

1
73344-07010B1

GSX30

LT.GRAY,TRIM17

1
73344-07010A0

GSX30

IVORY,TRIM0#

1
73345 - GUIDE, REAR SEAT SHOULDER BELT, CENTER
73345-AC010B1

GSX30

GRAY,TRIM16

1
73345-AC010A0

GSX30

IVORY,TRIM0#

1
73345-AC010B2

GSX30

LT.GRAY,TRIM17

1
73360B - BELT ASSY, REAR SEAT, OUTER
73360-AC020B2

GSX30

GRAY,TRIM17

1
73360-AC021A0

GSX30

IVORY,TRIM0#

1
73360-AC021B0

GSX30

GRAY,TRIM16

1
73360-AC020B0

GSX30

GRAY,TRIM16

1
73360-AC020A0

GSX30

IVORY,TRIM0#

1
73360-AC021B2

GSX30..LIMD,XLS

GRAY,TRIM17

1
73370B - BELT ASSY, REAR SEAT, OUTER
73370-AC020B0

GSX30

GRAY,TRIM16

1
73370-AC020B2

GSX30

GRAY,TRIM17

1
73370-AC020A0

GSX30

IVORY,TRIM0#

1
73360-AC021A0

GSX30

IVORY,TRIM0#

1
73360-AC021B2

GSX30..LIMD,XLS

GRAY,TRIM17

1
73360-AC021B0

GSX30

GRAY,TRIM16

1
73373 - COVER, REAR SEAT SHOULDER BELT
73373-AA020B2

GSX30..LIMD,XLS

LT.GRAY,TRIM17

2
73373-AA020A0

GSX30

IVORY,TRIM0#

2
73373-AA020B3

GSX30

GRAY,TRIM16

2
73373 - COVER, REAR SEAT SHOULDER BELT
73373-AA020B2

GSX30..LIMD,XLS

LT.GRAY,TRIM17

2
73373-AA020A0

GSX30

IVORY,TRIM0#

2
73373-AA020B3

GSX30

GRAY,TRIM16

2
73375 - COVER, REAR SEAT SHOULDER BELT, LH
73375-AA020B2

GSX30..LIMD,XLS

LT.GRAY,TRIM17

1
73375-AA020B3

GSX30

GRAY,TRIM16

1
73375-AA020A0

GSX30

IVORY,TRIM0#

1
73470B - BELT ASSY, REAR SEAT INNER W/CENTER, RH
73470-AC020A0

GSX30

IVORY,TRIM0#

1
73470-AC021B0

GSX30

GRAY,TRIM16

1
73470-AC020B2

GSX30

GRAY,TRIM17

1
73470-AC020B0

GSX30

GRAY,TRIM16

1
73470-AC021B2

GSX30..LIMD,XLS

GRAY,TRIM17

1
73470-AC021A0

GSX30

IVORY,TRIM0#

1
73480 - BELT ASSY, REAR SEAT INNER W/CENTER, LH
73480-AC020A0

GSX30

IVORY,TRIM0#

1
73480-AC020B0

GSX30

GRAY,TRIM16

1
73480-AC020B2

GSX30

GRAY,TRIM17

1
73709 - BRACKET SUB-ASSY, TETHER ANCHOR
73719-33010

GSX30

2
73709 - BRACKET SUB-ASSY, TETHER ANCHOR
73719-33010

GSX30

2
73717 - COVER, CHILD RESTRAINT SEAT TETHER ANCHOR
73717-02010B3

GSX30

LT.GRAY,TRIM17

3
73717-02010B4

GSX30

GRAY,TRIM16

3
73717-02010A0

GSX30

IVORY,TRIM0#

3
73717 - COVER, CHILD RESTRAINT SEAT TETHER ANCHOR
73717-02010B3

GSX30

LT.GRAY,TRIM17

3
73717-02010B4

GSX30

GRAY,TRIM16

3
73717-02010A0

GSX30

IVORY,TRIM0#

3
73717 - COVER, CHILD RESTRAINT SEAT TETHER ANCHOR
73717-02010B3

GSX30

LT.GRAY,TRIM17

3
73717-02010B4

GSX30

GRAY,TRIM16

3
73717-02010A0

GSX30

IVORY,TRIM0#

3
73719 - BRACKET, CHILD RESTRAINT SEAT TETHER ANCHOR
73719-33010

GSX30

1
Common parts
90080-16115
90084-10013
90179-11020
Linked diagrams
7102

ILLUST NO. 2 OF 2(0503- )

Click highlighted areas on diagram

REAR SEAT BELT

diagram 7102 7102 73219 73223 73223 73223 73343 73344 73345 73360B 73370B 73373 73373 73375 73470B 73480 73709 73709 73717 73717 73717 73719 9008016115 9008016115 9008016115 9008410013 9008410013 9008410013 9008410013 9008410013 9008410013 9008410013 9008410013 9017911020 9017911020
Part # Description Qty Price
73223 - COVER, SEAT BELT RETRACTOR
73223-AC010

GSX30

3
73223 - COVER, SEAT BELT RETRACTOR
73223-AC010

GSX30

3
73223 - COVER, SEAT BELT RETRACTOR
73223-AC010

GSX30

3
73343 - GUIDE, REAR SEAT SHOULDER BELT, RH
73343-07010B2

GSX30

GRAY,TRIM16

1
73343-07010B1

GSX30

LT.GRAY,TRIM17

1
73343-07010A0

GSX30

IVORY,TRIM0#

1
73344 - GUIDE, REAR SEAT SHOULDER BELT, LH
73344-07010B2

GSX30

GRAY,TRIM16

1
73344-07010B1

GSX30

LT.GRAY,TRIM17

1
73344-07010A0

GSX30

IVORY,TRIM0#

1
73345 - GUIDE, REAR SEAT SHOULDER BELT, CENTER
73345-AC010B1

GSX30

GRAY,TRIM16

1
73345-AC010A0

GSX30

IVORY,TRIM0#

1
73345-AC010B2

GSX30

LT.GRAY,TRIM17

1
73360B - BELT ASSY, REAR SEAT, OUTER
73360-AC020B2

GSX30

GRAY,TRIM17

1
73360-AC021A0

GSX30

IVORY,TRIM0#

1
73360-AC021B0

GSX30

GRAY,TRIM16

1
73360-AC020B0

GSX30

GRAY,TRIM16

1
73360-AC020A0

GSX30

IVORY,TRIM0#

1
73360-AC021B2

GSX30..LIMD,XLS

GRAY,TRIM17

1
73370B - BELT ASSY, REAR SEAT, OUTER
73370-AC020B0

GSX30

GRAY,TRIM16

1
73370-AC020B2

GSX30

GRAY,TRIM17

1
73370-AC020A0

GSX30

IVORY,TRIM0#

1
73360-AC021A0

GSX30

IVORY,TRIM0#

1
73360-AC021B2

GSX30..LIMD,XLS

GRAY,TRIM17

1
73360-AC021B0

GSX30

GRAY,TRIM16

1
73373 - COVER, REAR SEAT SHOULDER BELT
73373-AA020B2

GSX30..LIMD,XLS

LT.GRAY,TRIM17

2
73373-AA020A0

GSX30

IVORY,TRIM0#

2
73373-AA020B3

GSX30

GRAY,TRIM16

2
73373 - COVER, REAR SEAT SHOULDER BELT
73373-AA020B2

GSX30..LIMD,XLS

LT.GRAY,TRIM17

2
73373-AA020A0

GSX30

IVORY,TRIM0#

2
73373-AA020B3

GSX30

GRAY,TRIM16

2
73375 - COVER, REAR SEAT SHOULDER BELT, LH
73375-AA020B2

GSX30..LIMD,XLS

LT.GRAY,TRIM17

1
73375-AA020B3

GSX30

GRAY,TRIM16

1
73375-AA020A0

GSX30

IVORY,TRIM0#

1
73470B - BELT ASSY, REAR SEAT INNER W/CENTER, RH
73470-AC020A0

GSX30

IVORY,TRIM0#

1
73470-AC021B0

GSX30

GRAY,TRIM16

1
73470-AC020B2

GSX30

GRAY,TRIM17

1
73470-AC020B0

GSX30

GRAY,TRIM16

1
73470-AC021B2

GSX30..LIMD,XLS

GRAY,TRIM17

1
73470-AC021A0

GSX30

IVORY,TRIM0#

1
73480 - BELT ASSY, REAR SEAT INNER W/CENTER, LH
73480-AC020A0

GSX30

IVORY,TRIM0#

1
73480-AC020B0

GSX30

GRAY,TRIM16

1
73480-AC020B2

GSX30

GRAY,TRIM17

1
73709 - BRACKET SUB-ASSY, TETHER ANCHOR
73719-33010

GSX30

2
73709 - BRACKET SUB-ASSY, TETHER ANCHOR
73719-33010

GSX30

2
73717 - COVER, CHILD RESTRAINT SEAT TETHER ANCHOR
73717-02010B3

GSX30

LT.GRAY,TRIM17

3
73717-02010B4

GSX30

GRAY,TRIM16

3
73717-02010A0

GSX30

IVORY,TRIM0#

3
73717 - COVER, CHILD RESTRAINT SEAT TETHER ANCHOR
73717-02010B3

GSX30

LT.GRAY,TRIM17

3
73717-02010B4

GSX30

GRAY,TRIM16

3
73717-02010A0

GSX30

IVORY,TRIM0#

3
73717 - COVER, CHILD RESTRAINT SEAT TETHER ANCHOR
73717-02010B3

GSX30

LT.GRAY,TRIM17

3
73717-02010B4

GSX30

GRAY,TRIM16

3
73717-02010A0

GSX30

IVORY,TRIM0#

3
73719 - BRACKET, CHILD RESTRAINT SEAT TETHER ANCHOR
73719-33010

GSX30

1
Common parts
90080-16115
90084-10013
90179-11020
Linked diagrams
7102
