GRN285L-GKAGKA (2009)

Toyota 4runner

Production Aug 2009 - Aug 2013
Engine 1GRFE
Transmission 5FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

(0908-1208)GRN285

Click highlighted areas on diagram

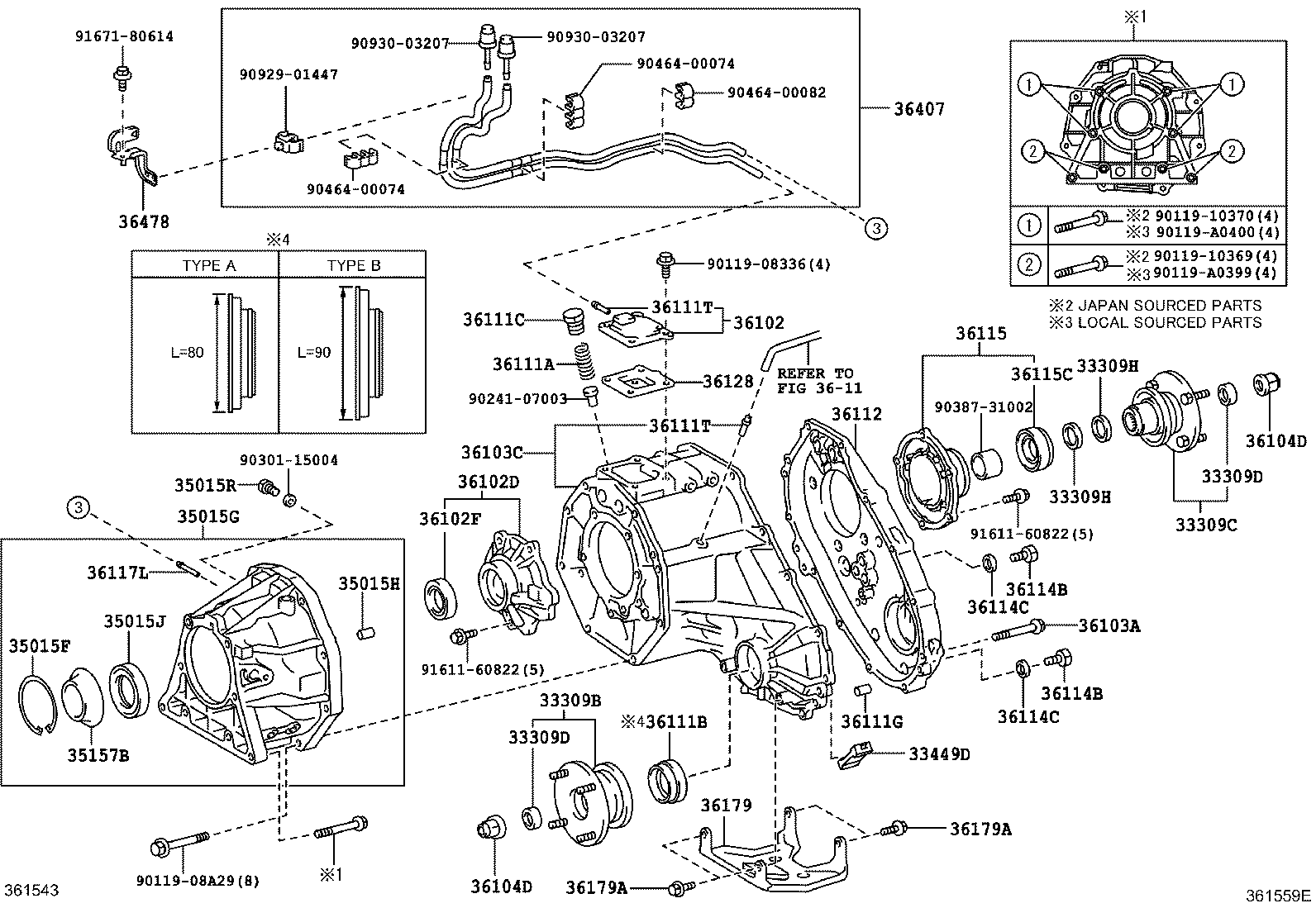

diagram 33309B 33309C 33309D 33309D 33309H 33309H 33403D 33449D 35015F 35015G 35015H 35015J 35015R 35157B 36102D 36102F 36103A 36103C 36104D 36104D 3611 3611 36111A 36111B 36111B 36111B 36111C 36111G 36111T 36112 36112F 36114B 36114B 36114C 36114C 36115 36115C 36117L 36128 36179 36179A 36179A 36407 36478 8401 8401 8401 9011908A29 9011910369 9011910370 9024107003 9030115004 9046400074 9046400074 9046400082 9092901447 9093003172 9093003172 9161160822 9161160822 9161160828 9167180614 9671124030
Part # Description Qty Price
33309B - FLANGE SUB-ASSY, OUTPUT SHAFT COMPANION
33309-35111

GRN285

1
33309C - FLANGE SUB-ASSY, OUTPUT SHAFT COMPANION
33309-35120

GRN285

1
33309D - SEAL, OIL(FOR TRANSFER OUTPUT SHAFT COMPANION FLANGE)
90312-23001

GRN285

2
33309D - SEAL, OIL(FOR TRANSFER OUTPUT SHAFT COMPANION FLANGE)
90312-23001

GRN285

2
33309H - WASHER, TRANSFER OUTPUT SHAFT
36275-35010

GRN285

N=30,OD=38

2
36275-35010

GRN285

N=30,OD=38,LIMITED PACKAGE

2
36275-35030

GRN285

N=31,OD=38,LIMITED PACKAGE

2
33309H - WASHER, TRANSFER OUTPUT SHAFT
36275-35010

GRN285

N=30,OD=38

2
36275-35010

GRN285

N=30,OD=38,LIMITED PACKAGE

2
36275-35030

GRN285

N=31,OD=38,LIMITED PACKAGE

2
33403D - COVER SUB-ASSY, SPEEDOMETER DRIVEN HOLE
33403-35230

GRN285

LIMITED PACKAGE

1
33403-35230

GRN285

1
33449D - MAGNET (FOR TRANSFER CASE)
33449-32020

GRN285

1
35015F - RING, HOLE SNAP(FOR TRANSFER ADAPTER)
90521-72001

GRN285

1
35015G - ADAPTER, TRANSFER, REAR
35015-0C010

GRN285

(L)

1
35015-35120

GRN285

(J)

1
35015H - PIN, RING(FOR TRANSFER CASE)
90250-11003

GRN285

2
35015J - SEAL, OIL(FOR TRANSFER CASE ADAPTER REAR)
90311-43007

GRN285

1
35015R - PLUG, W/HEAD STRAIGHT SCREW(FOR TRANSMISSION CASE ADAPT
90341-18059

GRN285

1
90341-18059

GRN285

1
35157B - RECEIVER, TRANSFER CASE REAR ADAPTER OIL
35157-60010

GRN285

1
36102D - RETAINER SUB-ASSY, TRANSFER RH BEARING
36102-35060

GRN285

1
36102F - SEAL, OIL, NO.2 (FOR TRANSFER RH BEARING RETAINER)
90311-43008

GRN285

1
36103A - BOLT (FOR TRANSFER CASE)
90119-08A28

GRN285

*8-1.25PX55-30

12
36103C - CASE, TRANSFER, FRONT
36111-60261

GRN285

1
36103-60340

GRN285

LIMITED PACKAGE

1
36103-60340

GRN285

1
36111-60261

GRN285

LIMITED PACKAGE

1
36103-35060

GRN285

LIMITED PACKAGE

1
36103-35060

GRN285

1
36103-35070

GRN285

LIMITED PACKAGE

1
36111-60261

GRN285

TRAIL PACKAGE

1
36104D - NUT (FOR TRANSFER OUTPUT SHAFT)
90179-22016

GRN285

2
36104D - NUT (FOR TRANSFER OUTPUT SHAFT)
90179-22016

GRN285

2
36111A - SPRING, COMPRESSION (FOR TRANSFER CASE)
90501-20091

GRN285

1
36111B - SEAL, OIL (FOR TRANSFER CASE)
90311-15008

GRN285

NO.2

2
90311-41013

GRN285

TRAIL PACKAGE,NO.1

1
90311-41013

GRN285

NO.1

1
90311-15008

GRN285

LIMITED PACKAGE,NO.2

2
90311-41013

GRN285

LIMITED PACKAGE

1
90311-15008

GRN285

TRAIL PACKAGE,NO.2

2
90311-41013

GRN285

1
36111B - SEAL, OIL (FOR TRANSFER CASE)
90311-15008

GRN285

NO.2

2
90311-41013

GRN285

TRAIL PACKAGE,NO.1

1
90311-41013

GRN285

NO.1

1
90311-15008

GRN285

LIMITED PACKAGE,NO.2

2
90311-41013

GRN285

LIMITED PACKAGE

1
90311-15008

GRN285

TRAIL PACKAGE,NO.2

2
90311-41013

GRN285

1
36111B - SEAL, OIL (FOR TRANSFER CASE)
90311-15008

GRN285

NO.2

2
90311-41013

GRN285

TRAIL PACKAGE,NO.1

1
90311-41013

GRN285

NO.1

1
90311-15008

GRN285

LIMITED PACKAGE,NO.2

2
90311-41013

GRN285

LIMITED PACKAGE

1
90311-15008

GRN285

TRAIL PACKAGE,NO.2

2
90311-41013

GRN285

1
36111C - PLUG (FOR TRANSFER CASE)
90341-14012

GRN285

1
36111G - PIN, STRAIGHT (FOR TRANSFER CASE)
90250-10214

GRN285

L=14,OD=10

2
36111T - TUBE (FOR TRANSFER CASE)
90441-05001

GRN285

LIMITED PACKAGE

2
90441-05001

GRN285

1
90441-05001

GRN285

2
36112 - CASE, TRANSFER, REAR
36112-35040

GRN285

1
36112-34010

GRN285

1
36112-35040

GRN285

LIMITED PACKAGE

1
36112-35040

GRN285

TRAIL PACKAGE

1
36112-35090

GRN285

LIMITED PACKAGE

1
36112-34010

GRN285

LIMITED PACKAGE

1
36112F - CAP, TRANSFER, REAR CASE
90339-04024

GRN285

LIMITED PACKAGE

1
90339-04024

GRN285

1
36114B - PLUG, NO.1 (FOR TRANSFER CASE)
90341-18006

GRN285

2
36114B - PLUG, NO.1 (FOR TRANSFER CASE)
90341-18006

GRN285

2
36114C - GASKET, NO.1 (FOR TRANSFER CASE)
90430-18008

GRN285

2
36114C - GASKET, NO.1 (FOR TRANSFER CASE)
90430-18008

GRN285

2
36115 - HOUSING, TRANSFER EXTENSION
36105-35040

GRN285

LIMITED PACKAGE

1
36105-35040

GRN285

1
36105-35050

GRN285

LIMITED PACKAGE

1
36115C - SEAL, TYPE T OIL (FOR TRANSFER EXTENSION HOUSING)
90311-41007

GRN285

1
36117L - TUBE(FOR TRANSFER ADAPTER)
90441-05001

GRN285

1
36128 - DEFLECTOR, BREATHER OIL
36108-35060

GRN285

LIMITED PACKAGE

1
36128-35060

GRN285

LIMITED PACKAGE

1
36108-35060

GRN285

1
36128-35060

GRN285

1
36108-35060

GRN285

TRAIL PACKAGE

1
36179 - PROTECTOR, TRANSFER CASE LOWER
36179-60030

GRN285

1
36179A - BOLT (FOR TRANSFER CASE LOWER PROTECTOR)
91611-G0820

GRN285

4
36179A - BOLT (FOR TRANSFER CASE LOWER PROTECTOR)
91611-G0820

GRN285

4
36407 - HOSE SUB-ASSY, TRANSFER BREATHER
36407-60230

GRN285

1
36478 - BRACKET, TRANSFER BREATHER
36478-60060

GRN285

1
Common parts
90119-08A29
90119-10369
90119-10370
90241-07003
90301-15004
90464-00074
90464-00082
90929-01447
90930-03172
91611-60822
91611-60828
91671-80614
96711-24030
Linked diagrams
3611
8401

(0908- )GRN285

Click highlighted areas on diagram

LIMITED PACKAGE

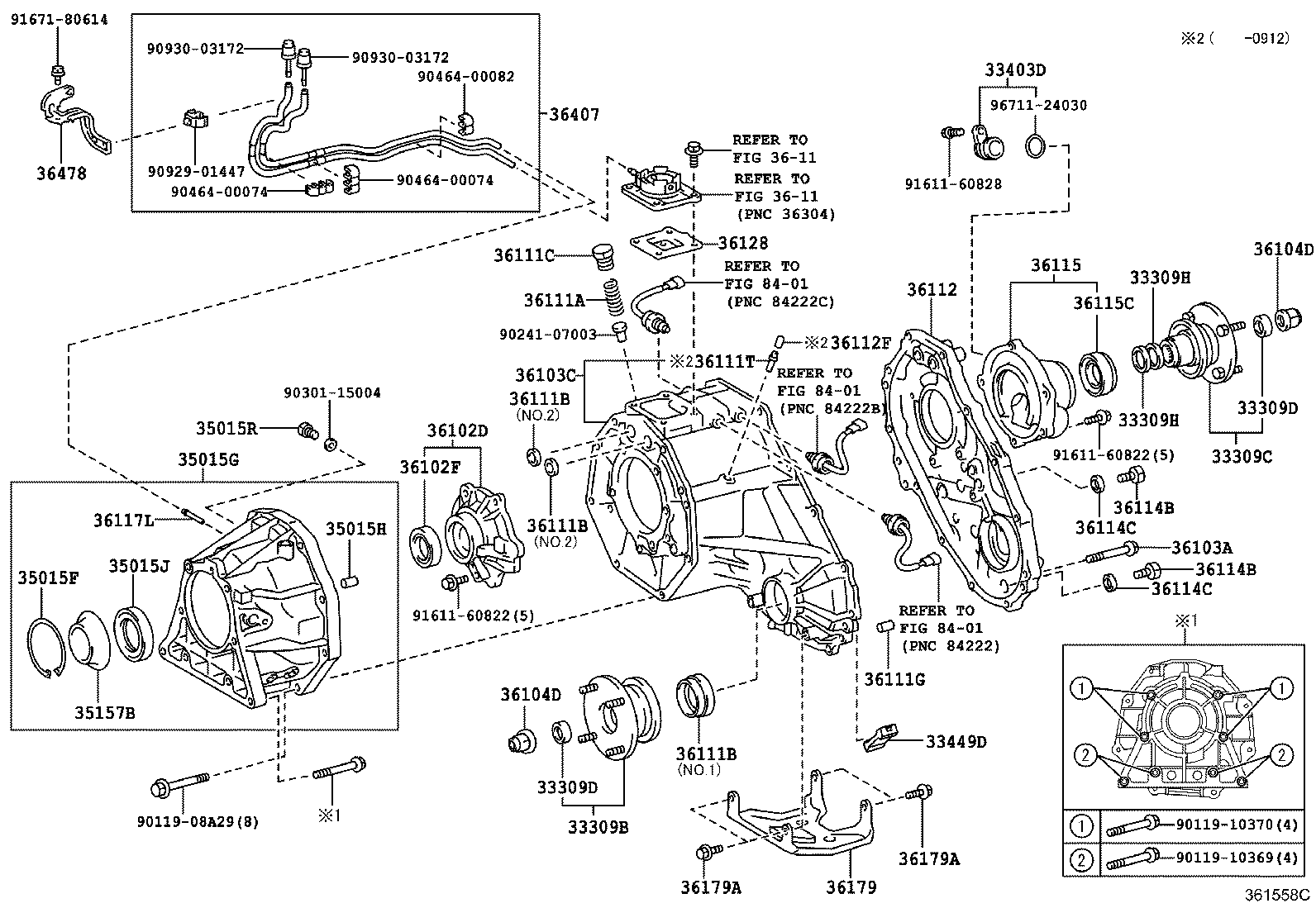

diagram 33309B 33309C 33309D 33309D 33309H 33309H 33449D 35015F 35015G 35015H 35015J 35015R 35157B 36102 36102D 36102F 36103A 36103C 36104D 36104D 3611 36111A 36111B 36111C 36111G 36111T 36111T 36112 36114B 36114B 36114C 36114C 36115 36115C 36117L 36128 36179 36179A 36179A 36407 36478 9011908336 9011908A29 9011910369 9011910370 90119A0399 90119A0400 9024107003 9030115004 9038731002 9046400074 9046400074 9046400082 9092901447 9093003207 9093003207 9161160822 9161160822 9167180614
Part # Description Qty Price
33309B - FLANGE SUB-ASSY, OUTPUT SHAFT COMPANION
33309-35111

GRN285

1
33309C - FLANGE SUB-ASSY, OUTPUT SHAFT COMPANION
33309-35120

GRN285

1
33309D - SEAL, OIL(FOR TRANSFER OUTPUT SHAFT COMPANION FLANGE)
90312-23001

GRN285

2
33309D - SEAL, OIL(FOR TRANSFER OUTPUT SHAFT COMPANION FLANGE)
90312-23001

GRN285

2
33309H - WASHER, TRANSFER OUTPUT SHAFT
36275-35010

GRN285

N=30,OD=38

2
36275-35010

GRN285

N=30,OD=38,LIMITED PACKAGE

2
36275-35030

GRN285

N=31,OD=38,LIMITED PACKAGE

2
33309H - WASHER, TRANSFER OUTPUT SHAFT
36275-35010

GRN285

N=30,OD=38

2
36275-35010

GRN285

N=30,OD=38,LIMITED PACKAGE

2
36275-35030

GRN285

N=31,OD=38,LIMITED PACKAGE

2
33449D - MAGNET (FOR TRANSFER CASE)
33449-32020

GRN285

1
35015F - RING, HOLE SNAP(FOR TRANSFER ADAPTER)
90521-72001

GRN285

1
35015G - ADAPTER, TRANSFER, REAR
35015-0C010

GRN285

(L)

1
35015-35120

GRN285

(J)

1
35015H - PIN, RING(FOR TRANSFER CASE)
90250-11003

GRN285

2
35015J - SEAL, OIL(FOR TRANSFER CASE ADAPTER REAR)
90311-43007

GRN285

1
35015R - PLUG, W/HEAD STRAIGHT SCREW(FOR TRANSMISSION CASE ADAPT
90341-18059

GRN285

1
90341-18059

GRN285

1
35157B - RECEIVER, TRANSFER CASE REAR ADAPTER OIL
35157-60010

GRN285

1
36102 - COVER SUB-ASSY, TRANSFER CASE
36102-35040

GRN285

1
36102-35040

GRN285

LIMITED PACKAGE

1
36102D - RETAINER SUB-ASSY, TRANSFER RH BEARING
36102-35060

GRN285

1
36102F - SEAL, OIL, NO.2 (FOR TRANSFER RH BEARING RETAINER)
90311-43008

GRN285

1
36103A - BOLT (FOR TRANSFER CASE)
90119-08A28

GRN285

*8-1.25PX55-30

12
36103C - CASE, TRANSFER, FRONT
36111-60261

GRN285

1
36103-60340

GRN285

LIMITED PACKAGE

1
36103-60340

GRN285

1
36111-60261

GRN285

LIMITED PACKAGE

1
36103-35060

GRN285

LIMITED PACKAGE

1
36103-35060

GRN285

1
36103-35070

GRN285

LIMITED PACKAGE

1
36111-60261

GRN285

TRAIL PACKAGE

1
36104D - NUT (FOR TRANSFER OUTPUT SHAFT)
90179-22016

GRN285

2
36104D - NUT (FOR TRANSFER OUTPUT SHAFT)
90179-22016

GRN285

2
36111A - SPRING, COMPRESSION (FOR TRANSFER CASE)
90501-20091

GRN285

1
36111B - SEAL, OIL (FOR TRANSFER CASE)
90311-15008

GRN285

NO.2

2
90311-41013

GRN285

TRAIL PACKAGE,NO.1

1
90311-41013

GRN285

NO.1

1
90311-15008

GRN285

LIMITED PACKAGE,NO.2

2
90311-41013

GRN285

LIMITED PACKAGE

1
90311-15008

GRN285

TRAIL PACKAGE,NO.2

2
90311-41013

GRN285

1
36111C - PLUG (FOR TRANSFER CASE)
90341-14012

GRN285

1
36111G - PIN, STRAIGHT (FOR TRANSFER CASE)
90250-10214

GRN285

L=14,OD=10

2
36111T - TUBE (FOR TRANSFER CASE)
90441-05001

GRN285

LIMITED PACKAGE

2
90441-05001

GRN285

1
90441-05001

GRN285

2
36111T - TUBE (FOR TRANSFER CASE)
90441-05001

GRN285

LIMITED PACKAGE

2
90441-05001

GRN285

1
90441-05001

GRN285

2
36112 - CASE, TRANSFER, REAR
36112-35040

GRN285

1
36112-34010

GRN285

1
36112-35040

GRN285

LIMITED PACKAGE

1
36112-35040

GRN285

TRAIL PACKAGE

1
36112-35090

GRN285

LIMITED PACKAGE

1
36112-34010

GRN285

LIMITED PACKAGE

1
36114B - PLUG, NO.1 (FOR TRANSFER CASE)
90341-18006

GRN285

2
36114B - PLUG, NO.1 (FOR TRANSFER CASE)
90341-18006

GRN285

2
36114C - GASKET, NO.1 (FOR TRANSFER CASE)
90430-18008

GRN285

2
36114C - GASKET, NO.1 (FOR TRANSFER CASE)
90430-18008

GRN285

2
36115 - HOUSING, TRANSFER EXTENSION
36105-35040

GRN285

LIMITED PACKAGE

1
36105-35040

GRN285

1
36105-35050

GRN285

LIMITED PACKAGE

1
36115C - SEAL, TYPE T OIL (FOR TRANSFER EXTENSION HOUSING)
90311-41007

GRN285

1
36117L - TUBE(FOR TRANSFER ADAPTER)
90441-05001

GRN285

1
36128 - DEFLECTOR, BREATHER OIL
36108-35060

GRN285

LIMITED PACKAGE

1
36128-35060

GRN285

LIMITED PACKAGE

1
36108-35060

GRN285

1
36128-35060

GRN285

1
36108-35060

GRN285

TRAIL PACKAGE

1
36179 - PROTECTOR, TRANSFER CASE LOWER
36179-60030

GRN285

1
36179A - BOLT (FOR TRANSFER CASE LOWER PROTECTOR)
91611-G0820

GRN285

4
36179A - BOLT (FOR TRANSFER CASE LOWER PROTECTOR)
91611-G0820

GRN285

4
36407 - HOSE SUB-ASSY, TRANSFER BREATHER
36407-60230

GRN285

1
36478 - BRACKET, TRANSFER BREATHER
36478-60060

GRN285

1
Common parts
90119-08336
90119-08A29
90119-10369
90119-10370
90119-A0399
90119-A0400
90241-07003
90301-15004
90387-31002
90464-00074
90464-00082
90929-01447
90930-03207
91611-60822
91671-80614
Linked diagrams
3611

(1208- )GRN285

Click highlighted areas on diagram

TRAIL PACKAGE OR TRD-PRO

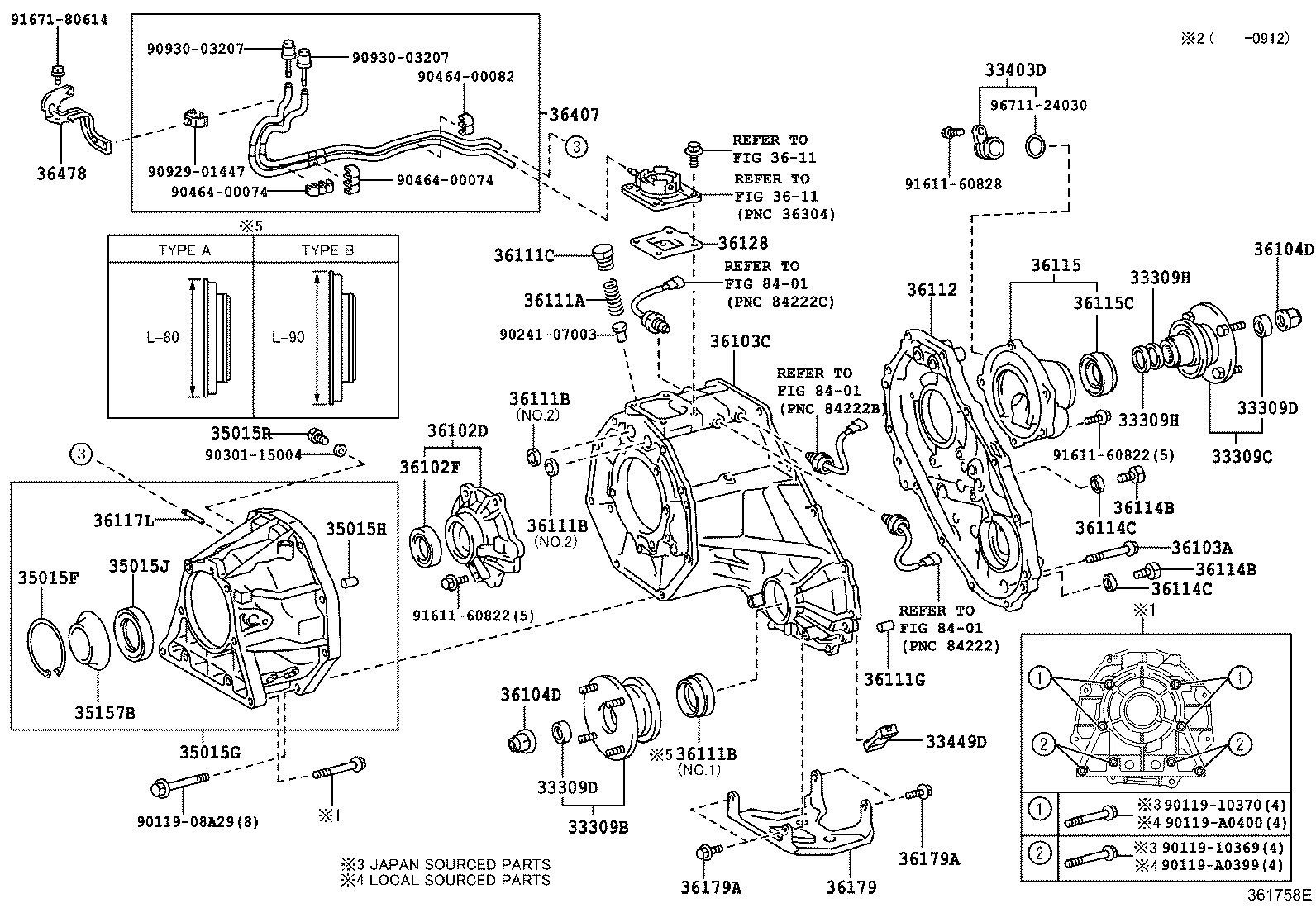

diagram 33309B 33309C 33309D 33309D 33309H 33309H 33403D 33449D 35015F 35015G 35015H 35015J 35015R 35157B 36102D 36102F 36103A 36103C 36104D 36104D 3611 3611 36111A 36111B 36111B 36111B 36111C 36111G 36112 36114B 36114B 36114C 36114C 36115 36115C 36117L 36128 36179 36179A 36179A 36407 36478 8401 8401 8401 9011908A29 9011910369 9011910370 90119A0399 90119A0400 9024107003 9030115004 9046400074 9046400074 9046400082 9092901447 9093003207 9093003207 9161160822 9161160822 9161160828 9167180614 9671124030
Part # Description Qty Price
33309B - FLANGE SUB-ASSY, OUTPUT SHAFT COMPANION
33309-35111

GRN285

1
33309C - FLANGE SUB-ASSY, OUTPUT SHAFT COMPANION
33309-35120

GRN285

1
33309D - SEAL, OIL(FOR TRANSFER OUTPUT SHAFT COMPANION FLANGE)
90312-23001

GRN285

2
33309D - SEAL, OIL(FOR TRANSFER OUTPUT SHAFT COMPANION FLANGE)
90312-23001

GRN285

2
33309H - WASHER, TRANSFER OUTPUT SHAFT
36275-35010

GRN285

N=30,OD=38

2
36275-35010

GRN285

N=30,OD=38,LIMITED PACKAGE

2
36275-35030

GRN285

N=31,OD=38,LIMITED PACKAGE

2
33309H - WASHER, TRANSFER OUTPUT SHAFT
36275-35010

GRN285

N=30,OD=38

2
36275-35010

GRN285

N=30,OD=38,LIMITED PACKAGE

2
36275-35030

GRN285

N=31,OD=38,LIMITED PACKAGE

2
33403D - COVER SUB-ASSY, SPEEDOMETER DRIVEN HOLE
33403-35230

GRN285

LIMITED PACKAGE

1
33403-35230

GRN285

1
33449D - MAGNET (FOR TRANSFER CASE)
33449-32020

GRN285

1
35015F - RING, HOLE SNAP(FOR TRANSFER ADAPTER)
90521-72001

GRN285

1
35015G - ADAPTER, TRANSFER, REAR
35015-0C010

GRN285

(L)

1
35015-35120

GRN285

(J)

1
35015H - PIN, RING(FOR TRANSFER CASE)
90250-11003

GRN285

2
35015J - SEAL, OIL(FOR TRANSFER CASE ADAPTER REAR)
90311-43007

GRN285

1
35015R - PLUG, W/HEAD STRAIGHT SCREW(FOR TRANSMISSION CASE ADAPT
90341-18059

GRN285

1
90341-18059

GRN285

1
35157B - RECEIVER, TRANSFER CASE REAR ADAPTER OIL
35157-60010

GRN285

1
36102D - RETAINER SUB-ASSY, TRANSFER RH BEARING
36102-35060

GRN285

1
36102F - SEAL, OIL, NO.2 (FOR TRANSFER RH BEARING RETAINER)
90311-43008

GRN285

1
36103A - BOLT (FOR TRANSFER CASE)
90119-08A28

GRN285

*8-1.25PX55-30

12
36103C - CASE, TRANSFER, FRONT
36111-60261

GRN285

1
36103-60340

GRN285

LIMITED PACKAGE

1
36103-60340

GRN285

1
36111-60261

GRN285

LIMITED PACKAGE

1
36103-35060

GRN285

LIMITED PACKAGE

1
36103-35060

GRN285

1
36103-35070

GRN285

LIMITED PACKAGE

1
36111-60261

GRN285

TRAIL PACKAGE

1
36104D - NUT (FOR TRANSFER OUTPUT SHAFT)
90179-22016

GRN285

2
36104D - NUT (FOR TRANSFER OUTPUT SHAFT)
90179-22016

GRN285

2
36111A - SPRING, COMPRESSION (FOR TRANSFER CASE)
90501-20091

GRN285

1
36111B - SEAL, OIL (FOR TRANSFER CASE)
90311-15008

GRN285

NO.2

2
90311-41013

GRN285

TRAIL PACKAGE,NO.1

1
90311-41013

GRN285

NO.1

1
90311-15008

GRN285

LIMITED PACKAGE,NO.2

2
90311-41013

GRN285

LIMITED PACKAGE

1
90311-15008

GRN285

TRAIL PACKAGE,NO.2

2
90311-41013

GRN285

1
36111B - SEAL, OIL (FOR TRANSFER CASE)
90311-15008

GRN285

NO.2

2
90311-41013

GRN285

TRAIL PACKAGE,NO.1

1
90311-41013

GRN285

NO.1

1
90311-15008

GRN285

LIMITED PACKAGE,NO.2

2
90311-41013

GRN285

LIMITED PACKAGE

1
90311-15008

GRN285

TRAIL PACKAGE,NO.2

2
90311-41013

GRN285

1
36111B - SEAL, OIL (FOR TRANSFER CASE)
90311-15008

GRN285

NO.2

2
90311-41013

GRN285

TRAIL PACKAGE,NO.1

1
90311-41013

GRN285

NO.1

1
90311-15008

GRN285

LIMITED PACKAGE,NO.2

2
90311-41013

GRN285

LIMITED PACKAGE

1
90311-15008

GRN285

TRAIL PACKAGE,NO.2

2
90311-41013

GRN285

1
36111C - PLUG (FOR TRANSFER CASE)
90341-14012

GRN285

1
36111G - PIN, STRAIGHT (FOR TRANSFER CASE)
90250-10214

GRN285

L=14,OD=10

2
36112 - CASE, TRANSFER, REAR
36112-35040

GRN285

1
36112-34010

GRN285

1
36112-35040

GRN285

LIMITED PACKAGE

1
36112-35040

GRN285

TRAIL PACKAGE

1
36112-35090

GRN285

LIMITED PACKAGE

1
36112-34010

GRN285

LIMITED PACKAGE

1
36114B - PLUG, NO.1 (FOR TRANSFER CASE)
90341-18006

GRN285

2
36114B - PLUG, NO.1 (FOR TRANSFER CASE)
90341-18006

GRN285

2
36114C - GASKET, NO.1 (FOR TRANSFER CASE)
90430-18008

GRN285

2
36114C - GASKET, NO.1 (FOR TRANSFER CASE)
90430-18008

GRN285

2
36115 - HOUSING, TRANSFER EXTENSION
36105-35040

GRN285

LIMITED PACKAGE

1
36105-35040

GRN285

1
36105-35050

GRN285

LIMITED PACKAGE

1
36115C - SEAL, TYPE T OIL (FOR TRANSFER EXTENSION HOUSING)
90311-41007

GRN285

1
36117L - TUBE(FOR TRANSFER ADAPTER)
90441-05001

GRN285

1
36128 - DEFLECTOR, BREATHER OIL
36108-35060

GRN285

LIMITED PACKAGE

1
36128-35060

GRN285

LIMITED PACKAGE

1
36108-35060

GRN285

1
36128-35060

GRN285

1
36108-35060

GRN285

TRAIL PACKAGE

1
36179 - PROTECTOR, TRANSFER CASE LOWER
36179-60030

GRN285

1
36179A - BOLT (FOR TRANSFER CASE LOWER PROTECTOR)
91611-G0820

GRN285

4
36179A - BOLT (FOR TRANSFER CASE LOWER PROTECTOR)
91611-G0820

GRN285

4
36407 - HOSE SUB-ASSY, TRANSFER BREATHER
36407-60230

GRN285

1
36478 - BRACKET, TRANSFER BREATHER
36478-60060

GRN285

1
Common parts
90119-08A29
90119-10369
90119-10370
90119-A0399
90119-A0400
90241-07003
90301-15004
90464-00074
90464-00082
90929-01447
90930-03207
91611-60822
91611-60828
91671-80614
96711-24030
Linked diagrams
3611
8401
