GRN280L-GKAGKA (2013)

Toyota 4runner

Production Aug 2013 - Aug 2019
Engine 1GRFE
Transmission 5FC ATM
Displacement 2500cc
Power 168 HP (125 kW)

(0908-1508) ; (1508- )GRN285

Click highlighted areas on diagram

diagram 4702 47311B 47312E 47313 47313A 47313J 47314 47315 47316 47316A 47316A 47317 47318 47318D 47318D 47318E 47318E 47318F 47319F 47322 47322B 47323 47324 47325 47326 47327 47351 47352 47353B 47354B 47355A 47356 47371C 47371D 47371E 47371F 47371H 47372 47373B 47375 7751 7751 9011908C06 9011908C06 9046808035 9046808035 9046808035 9046808035 9046808035 9046808035 9046808035 9046808035 9046808035 9046808035 9161660616 9161660616 9161660616 9161660616 91641H0820 91641H0820 9167180816 9167480818 9167480818 9167480822 9167480822 9167480822
Part # Description Qty Price
47311B - WAY, NO.1(FOR FRONT BRAKE TUBE)
90412-10281

GRN28#

1
47312E - WAY, NO.2(FOR FRONT BRAKE TUBE)
90412-10282

GRN28#

1
47313 - TUBE, FRONT BRAKE, NO.3
47313-60471

GRN280

1
47313-60481

GRN280

1
47313-60480

GRN28#

1
47313A - HOSE, FLEXIBLE, NO.1(FOR FRONT)
90947-02G20

GRN28#

1
90947-02J01

GRN28#

1
47313J - HOSE, FLEXIBLE, NO.2(FOR FRONT)
90947-02G20

GRN28#

1
90947-02J01

GRN28#

1
47314 - TUBE, FRONT BRAKE, NO.4
47314-60300

GRN28#

1
47314-60301

GRN28#

1
47315 - TUBE, FRONT BRAKE, NO.5
47315-60571

GRN280

1
47315-35480

GRN280

1
47315-60570

GRN28#

1
47316 - TUBE, FRONT BRAKE, NO.6
47316-60631

GRN28#

1
47316-60630

GRN28#

1
47316A - HOSE, FLEXIBLE(FOR REAR BRAKE TUBE)
90947-02H20

GRN28#

2
47316A - HOSE, FLEXIBLE(FOR REAR BRAKE TUBE)
90947-02H20

GRN28#

2
47317 - TUBE, FRONT BRAKE, NO.7
47317-60130

GRN28#

1
47317-60210

GRN28#

1
47317-60131

GRN28#

1
47318 - TUBE, FRONT BRAKE, NO.8
47314-60380

GRN28#

1
47314-60310

GRN28#

1
47314-60311

GRN28#

1
47318D - BOLT, UNION(FOR REAR FLEXIBLE HOSE)
90401-10058

GRN28#

2
47318D - BOLT, UNION(FOR REAR FLEXIBLE HOSE)
90401-10058

GRN28#

2
47318E - GASKET(FOR REAR FLEXIBLE HOSE)
47389-50020

GRN28#

2
47318E - GASKET(FOR REAR FLEXIBLE HOSE)
47389-50020

GRN28#

2
47318F - HOSE, FLEXIBLE(FOR REAR RH)
90947-02H17

GRN28#

1
47319F - HOSE, FLEXIBLE(FOR REAR LH)
90947-02H18

GRN28#

1
47322 - TUBE, REAR BRAKE, NO.2
47322-60B01

GRN280

1
47322-35A20

GRN280

1
47322-60B00

GRN28#

1
47322B - WAY, NO.2(FOR REAR BRAKE TUBE)
90412-10283

GRN28#

1
47323 - TUBE, REAR BRAKE, NO.3
47323-60860

GRN28#

1
47323-35300

GRN280

1
47323-60861

GRN280

1
47324 - TUBE, REAR BRAKE, NO.4
47324-60420

GRN28#

1
47324-60421

GRN28#

1
47325 - TUBE, REAR BRAKE, NO.5
47325-60380

GRN28#

1
47325-60381

GRN28#

1
47326 - TUBE, REAR BRAKE, NO.6
47326-60371

GRN28#

1
47326-60370

GRN28#

1
47327 - TUBE, REAR BRAKE, NO.7
47327-60231

GRN28#

1
47327-60230

GRN28#

1
47351 - BRACKET, FLEXIBLE HOSE(FOR FRONT RH)
47351-60350

GRN28#

1
47351-35350

GRN28#

1
47352 - BRACKET, FLEXIBLE HOSE(FOR FRONT LH)
47352-35390

GRN28#

1
47352-60210

GRN28#

1
47353B - BRACKET, FLEXIBLE HOSE, NO.3
47353-60150

GRN28#

1
47354B - BRACKET, FLEXIBLE HOSE, NO.4
47354-60140

GRN28#

1
47355A - BRACKET, FLEXIBLE HOSE, NO.5
47355-60200

GRN28#

1
47356 - BRACKET, FLEXIBLE HOSE, NO.6
47356-60031

GRN28#

1
47356-60030

GRN28#

1
47371C - CLAMP, BRAKE TUBE, NO.7
90949-01D61

GRN28#

1
47371D - CLAMP, BRAKE TUBE, NO.8
47371-60160

GRN28#

1
47371E - CLAMP, BRAKE TUBE, NO.9
47371-60170

GRN28#

1
47371F - CLAMP, BRAKE TUBE, NO.10
90469-07019

GRN28#

5
47371H - CLAMP, BRAKE TUBE, NO.12
90461-08639

GRN28#

5
47372 - CLAMP, BRAKE TUBE, NO.2
90949-01C95

GRN280

2
90949-01C95

GRN280

1
90949-01C95

GRN28#

1
47373B - CLAMP, BRAKE TUBE, NO.3
90949-04025

GRN28#

3
90949-01E29

GRN280

3
47375 - CLAMP, BRAKE TUBE, NO.5
77299-32030

GRN28#

1
Common parts
90119-08C06
90468-08035
91616-60616
91641-H0820
91671-80816
91674-80818
91674-80822
Linked diagrams
4702
7751

ILLUST NO. 1 OF 2(1508-1908)GRN280

Click highlighted areas on diagram

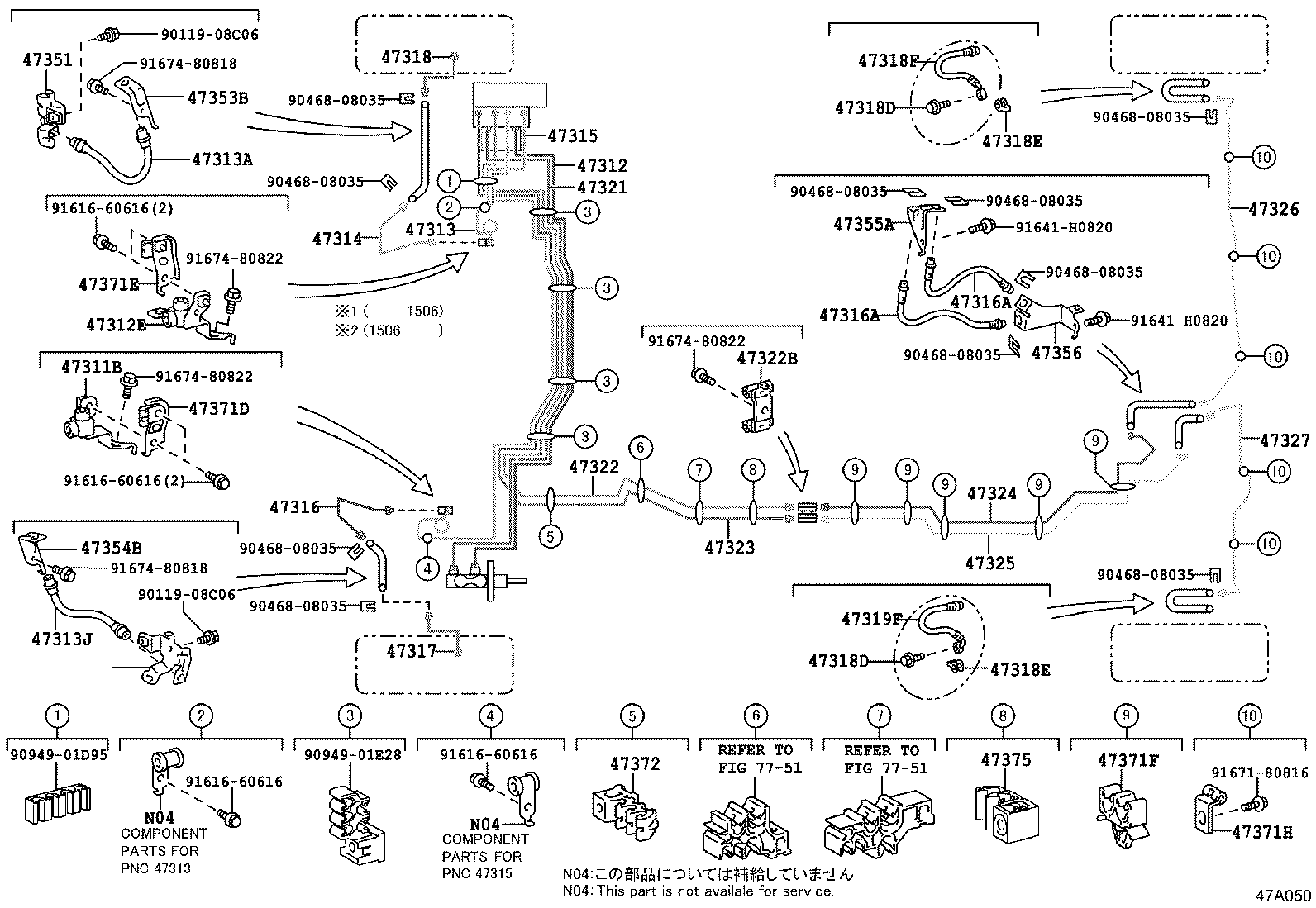

BRAKE TUBE

diagram 47311B 47312 47312E 47313 47313A 47313J 47314 47315 47316 47316A 47316A 47317 47318 47318D 47318D 47318E 47318E 47318F 47319F 47321 47322 47322B 47323 47324 47325 47326 47327 47351 47353B 47354B 47355A 47356 47371D 47371E 47371F 47371H 47372 47375 7751 7751 9011908C06 9011908C06 9046808035 9046808035 9046808035 9046808035 9046808035 9046808035 9046808035 9046808035 9046808035 9046808035 9094901D95 9094901E28 9161660616 9161660616 9161660616 9161660616 91641H0820 91641H0820 9167180816 9167480818 9167480818 9167480822 9167480822 9167480822
Part # Description Qty Price
47311B - WAY, NO.1(FOR FRONT BRAKE TUBE)
90412-10281

GRN28#

1
47312 - TUBE, FRONT BRAKE, NO.2
47312-3D320

GRN280

1
47312E - WAY, NO.2(FOR FRONT BRAKE TUBE)
90412-10282

GRN28#

1
47313 - TUBE, FRONT BRAKE, NO.3
47313-60471

GRN280

1
47313-60481

GRN280

1
47313-60480

GRN28#

1
47313A - HOSE, FLEXIBLE, NO.1(FOR FRONT)
90947-02G20

GRN28#

1
90947-02J01

GRN28#

1
47313J - HOSE, FLEXIBLE, NO.2(FOR FRONT)
90947-02G20

GRN28#

1
90947-02J01

GRN28#

1
47314 - TUBE, FRONT BRAKE, NO.4
47314-60300

GRN28#

1
47314-60301

GRN28#

1
47315 - TUBE, FRONT BRAKE, NO.5
47315-60571

GRN280

1
47315-35480

GRN280

1
47315-60570

GRN28#

1
47316 - TUBE, FRONT BRAKE, NO.6
47316-60631

GRN28#

1
47316-60630

GRN28#

1
47316A - HOSE, FLEXIBLE(FOR REAR BRAKE TUBE)
90947-02H20

GRN28#

2
47316A - HOSE, FLEXIBLE(FOR REAR BRAKE TUBE)
90947-02H20

GRN28#

2
47317 - TUBE, FRONT BRAKE, NO.7
47317-60130

GRN28#

1
47317-60210

GRN28#

1
47317-60131

GRN28#

1
47318 - TUBE, FRONT BRAKE, NO.8
47314-60380

GRN28#

1
47314-60310

GRN28#

1
47314-60311

GRN28#

1
47318D - BOLT, UNION(FOR REAR FLEXIBLE HOSE)
90401-10058

GRN28#

2
47318D - BOLT, UNION(FOR REAR FLEXIBLE HOSE)
90401-10058

GRN28#

2
47318E - GASKET(FOR REAR FLEXIBLE HOSE)
47389-50020

GRN28#

2
47318E - GASKET(FOR REAR FLEXIBLE HOSE)
47389-50020

GRN28#

2
47318F - HOSE, FLEXIBLE(FOR REAR RH)
90947-02H17

GRN28#

1
47319F - HOSE, FLEXIBLE(FOR REAR LH)
90947-02H18

GRN28#

1
47321 - TUBE, REAR BRAKE, NO.1
47321-35870

GRN280

1
47322 - TUBE, REAR BRAKE, NO.2
47322-60B01

GRN280

1
47322-35A20

GRN280

1
47322-60B00

GRN28#

1
47322B - WAY, NO.2(FOR REAR BRAKE TUBE)
90412-10283

GRN28#

1
47323 - TUBE, REAR BRAKE, NO.3
47323-60860

GRN28#

1
47323-35300

GRN280

1
47323-60861

GRN280

1
47324 - TUBE, REAR BRAKE, NO.4
47324-60420

GRN28#

1
47324-60421

GRN28#

1
47325 - TUBE, REAR BRAKE, NO.5
47325-60380

GRN28#

1
47325-60381

GRN28#

1
47326 - TUBE, REAR BRAKE, NO.6
47326-60371

GRN28#

1
47326-60370

GRN28#

1
47327 - TUBE, REAR BRAKE, NO.7
47327-60231

GRN28#

1
47327-60230

GRN28#

1
47351 - BRACKET, FLEXIBLE HOSE(FOR FRONT RH)
47351-60350

GRN28#

1
47351-35350

GRN28#

1
47353B - BRACKET, FLEXIBLE HOSE, NO.3
47353-60150

GRN28#

1
47354B - BRACKET, FLEXIBLE HOSE, NO.4
47354-60140

GRN28#

1
47355A - BRACKET, FLEXIBLE HOSE, NO.5
47355-60200

GRN28#

1
47356 - BRACKET, FLEXIBLE HOSE, NO.6
47356-60031

GRN28#

1
47356-60030

GRN28#

1
47371D - CLAMP, BRAKE TUBE, NO.8
47371-60160

GRN28#

1
47371E - CLAMP, BRAKE TUBE, NO.9
47371-60170

GRN28#

1
47371F - CLAMP, BRAKE TUBE, NO.10
90469-07019

GRN28#

5
47371H - CLAMP, BRAKE TUBE, NO.12
90461-08639

GRN28#

5
47372 - CLAMP, BRAKE TUBE, NO.2
90949-01C95

GRN280

2
90949-01C95

GRN280

1
90949-01C95

GRN28#

1
47375 - CLAMP, BRAKE TUBE, NO.5
77299-32030

GRN28#

1
Common parts
90119-08C06
90468-08035
90949-01D95
90949-01E28
91616-60616
91641-H0820
91671-80816
91674-80818
91674-80822
Linked diagrams
7751

ILLUST NO. 2 OF 2(1508-1908)GRN280

Click highlighted areas on diagram

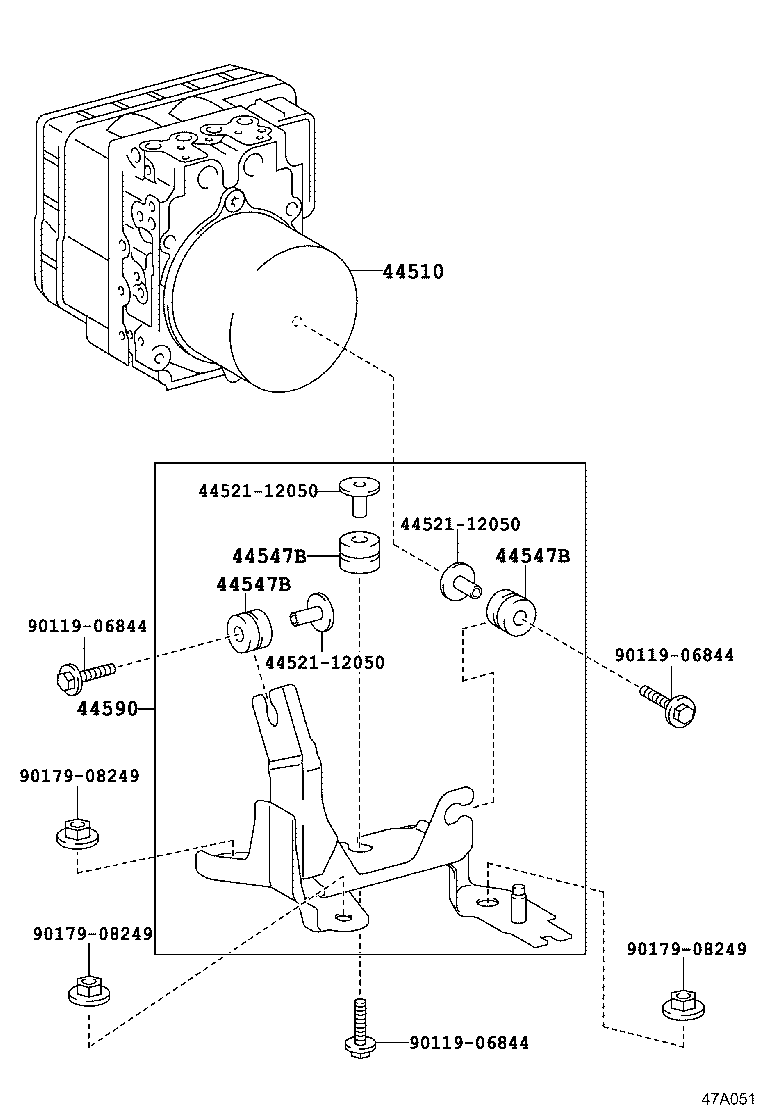

BRAKE ACTUATOR

diagram 44510 4452112050 4452112050 4452112050 44547B 44547B 44547B 44590 9011906844 9011906844 9011906844 9017908249 9017908249 9017908249
Part # Description Qty Price
44510 - ACTUATOR ASSY, BRAKE
44050-35070

GRN280

1
44547B - CUSHION, BRAKE ACTUATOR BRACKET
44546-12120

GRN280

3
44547-60100

GRN280

3
44547B - CUSHION, BRAKE ACTUATOR BRACKET
44546-12120

GRN280

3
44547-60100

GRN280

3
44547B - CUSHION, BRAKE ACTUATOR BRACKET
44546-12120

GRN280

3
44547-60100

GRN280

3
44590 - BRACKET ASSY, BRAKE ACTUATOR
44590-35060

GRN280

1
Common parts
44521-12050
90119-06844
90179-08249
